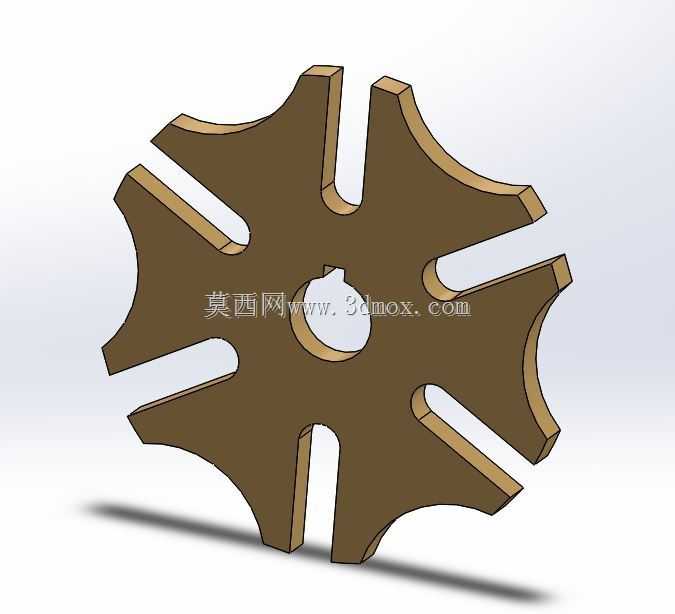

六槽外啮合槽轮间歇传动构件

　　这款六槽外啮合槽轮是间歇分度传动系统里的核心执行构件，常见于多工位自动化转台、轻工包装设备的送料工位、胶片放映机的走片机构、机床自动换刀的分度单元这类需要实现周期性间歇转位的场景，核心作用是把主动拨盘的连续匀速旋转运动，转化为自身的周期性间歇转动，每次转位完成后自带锁止弧定位，不需要额外加装定位销就能保持工位静止阶段的位置精度，避免工位偏移影响加工或送料精度。

　　从结构设计逻辑来看，这款槽轮采用六槽径向直槽布局，对应每次转位完成60度的分度转角，相比常见的四槽槽轮，它的单步转位角度更小，动停比更适配多工位密集排布的设备需求，主动拨盘圆销进入和退出槽道的过程中，运动冲击比四槽结构更小，适合中低速平稳运转的间歇传动场景。槽轮的外轮廓做了和主动拨盘锁止弧匹配的凹圆弧设计，当圆销脱离径向槽的静止阶段，主动拨盘上的凸锁止弧会和槽轮的凹锁止弧完全贴合，限制槽轮的自由转动，保证工位静止时的位置稳定性，不会因为负载波动出现溜转偏移。

　　建模过程中首先确定中心安装孔的孔径公差，这个孔是和设备输出转轴配合的核心安装基准，公差带选用H7级过渡配合，保证和转轴的同轴度，避免转动过程中出现偏心晃动。径向槽的两个侧壁做了平行度公差约束，槽宽尺寸和主动拨盘的圆销直径采用间隙配合，间隙量控制在0.02-0.05mm之间，既保证圆销能顺畅滑入滑出槽道，不会出现卡滞，又能减少配合间隙带来的传动回差，提升分度精度。槽道的端部做了和圆销半径匹配的圆弧过渡，避免圆销进入槽道瞬间出现刚性撞击，降低运转过程中的噪音和接触应力。

　　槽轮的整体厚度根据传动扭矩需求做了匹配设计，厚度方向的两个端面都做了平面度约束，安装时和转轴的轴肩端面贴合，保证轴向定位精度。六个径向槽沿中心孔周向均布，相邻槽的夹角公差控制在±0.02度以内，避免多次转位后出现累积分度误差，影响多工位的位置重复精度。锁止弧的轮廓圆心和槽轮中心重合，弧面的表面粗糙度要求达到Ra1.6，减少和主动拨盘锁止弧相对滑动时的摩擦磨损，延长构件使用寿命。

　　实际选型应用时，需要注意这款槽轮适配的主动拨盘圆销中心回转半径要和槽轮的中心距匹配，中心距偏差过大会导致圆销进入槽道时出现卡滞或者脱离不顺畅的问题。槽轮的材质通常根据负载场景选择，轻载场景比如小型自动化送料机构可以选用POM或者尼龙材质，具备自润滑特性，运转噪音低；中载场景比如机床分度单元可以选用45号钢调质处理，表面做发黑防锈处理，接触应力更高，使用寿命更长；高速运转场景可以选用铝合金材质做硬质阳极氧化处理，降低构件自身转动惯量，减少启停阶段的冲击载荷。

　　安装时要保证槽轮和主动拨盘的轴线平行度，两轴的平行度偏差不能超过0.01mm/100mm，否则会导致槽道和圆销的单侧磨损加剧，同时带来额外的传动冲击。日常维护时只需要定期在槽道和锁止弧的接触面涂抹少量润滑脂，就能有效降低摩擦损耗，不需要复杂的维护流程。这款槽轮的结构没有复杂的异形曲面，加工工艺性好，普通铣床或者线切割设备就能完成轮廓加工，后续只需要对安装孔和槽道侧壁做精修就能达到使用精度要求，制造成本低，适合批量应用在各类需要间歇分度传动的通用自动化设备上。
