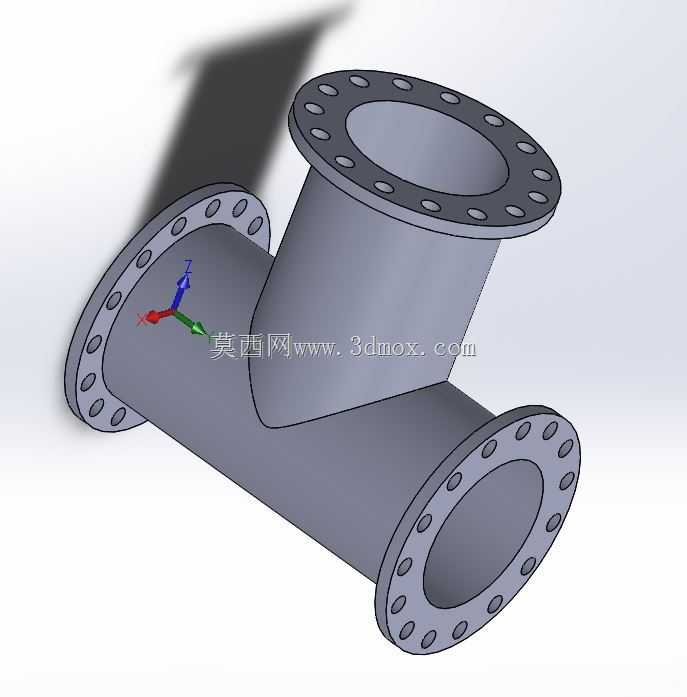

带法兰连接结构的斜三通管路构件

　　该斜三通管路构件主要应用于工业流体输送系统的管路改向、分流合流场景，常见于化工流体输送、市政给排水、暖通循环水、工业制程管路等工况中，可实现主管路与斜向支管的流体连通，相比正三通结构，斜向支管的走向更贴合流体自然流动轨迹，能有效降低管路局部阻力，减少流体在节点处的湍流与压损，尤其适用于对管路压损控制要求较高、支管走向与主管存在非垂直夹角的布管场景。

　　从功能特性来看，三个连接端均采用标准法兰连接结构，法兰端面均匀分布螺栓过孔，安装时可通过配套螺栓、密封垫片实现与相邻管路段的刚性密封连接，连接可靠性高，承压能力强，可适配中低压流体输送工况的密封要求，法兰连接形式也便于后期管路检修、节点拆卸更换，无需对整段管路进行切割作业。构件主体采用等径管路结构设计，主管为直通式等径圆管结构，支管以固定倾斜角度与主管侧壁平滑过渡连接，相贯线位置做了圆弧过渡处理，避免结构应力集中，同时减少流体在交汇位置的涡流产生，提升管路运行的稳定性，降低长期运行过程中流体冲刷导致的管壁磨损风险。

　　设计过程中，首先根据管路系统的公称通径确定主管与支管的内径、外径参数，保证三个接口的通径匹配对应规格的法兰与连接管路，避免通径突变带来的额外流阻；其次根据管路设计压力等级选定法兰的厚度、螺栓孔数量与分布直径，螺栓孔沿法兰圆周均布，孔位公差符合管路法兰安装的通用互换要求，保证该构件可与同规格标准法兰直接配对安装，无需额外加工适配。斜支管的倾斜角度结合常见布管场景的空间走向需求设定，在满足支管分流功能的前提下，尽可能压缩构件整体的安装占用空间，相贯线位置的壁厚做了等强度补强设计，避免因开孔导致的主管结构强度下降，保证整个构件的结构强度与直管段保持一致，可承受管路运行过程中的内压、管路振动带来的载荷。

　　安装边界方面，该构件的安装空间需预留三个法兰端的螺栓操作空间，即每个法兰连接位置的外侧需留出足够的扳手操作空间，用于螺栓的穿装与紧固；构件整体沿主管轴向的长度、斜支管的外伸长度与倾斜角度，可直接用于管路排布时的空间校核，避免与周边其他管路、设备结构产生干涉。法兰端面的密封面为平面结构，适配常用的非金属平垫片、金属缠绕垫片等密封元件，安装时需保证法兰端面与相邻管路法兰的平行度、同轴度在允许公差范围内，避免因安装偏斜导致的密封泄漏、螺栓受力不均问题。构件的内壁做平滑过渡处理，无明显凸起、凹陷结构，可减少流体输送过程中的杂质滞留，也适用于带有少量固体颗粒的流体输送工况，降低管路堵塞的概率。

　　在实际选型应用中，该构件可直接替换同规格的焊接式斜三通，相比焊接连接形式，法兰连接的形式安装效率更高，对现场施工的焊接要求更低，也更适用于需要经常拆装、定期检修的管路节点。结构建模过程中，对法兰螺栓孔、相贯线过渡位置、管壁厚度等关键尺寸做了参数化处理，可根据不同的公称通径、压力等级需求快速调整参数生成对应规格的构件模型，适配不同的管路设计需求，模型的几何特征完全符合实际加工制造的工艺要求，不存在无法加工的倒扣、零壁厚等结构问题，可直接用于后续的工程出图、数控加工编程、管路装配仿真等工作环节。
