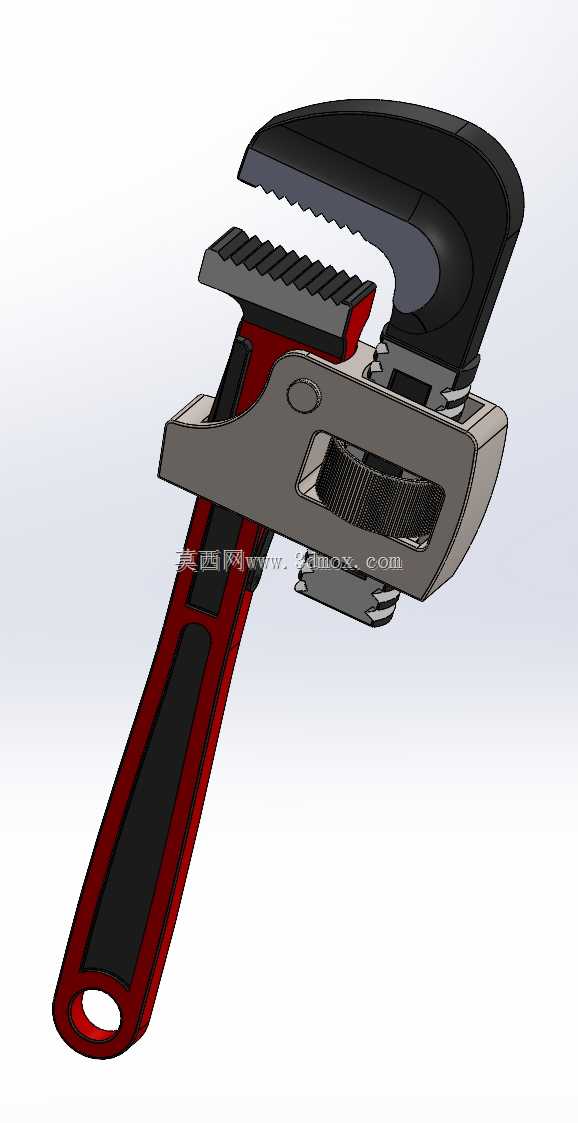

可调式管道安装维修用管钳结构设计

　　在民用给排水施工、工业管路检修、油气输送管线日常维护、消防管道布设等作业场景中，管钳是一线作业人员随身携带的核心夹持类手动工具，其核心作用是通过钳口的咬合结构对不同管径的金属管、复合管施加可控扭矩，完成管件的旋紧、拆卸、对位调整等操作，相比普通活动扳手，管钳的钳口带锯齿形咬合齿，能在管件表面形成足够的静摩擦力，避免施力过程中打滑损伤管件镀层或造成作业人员磕碰受伤。

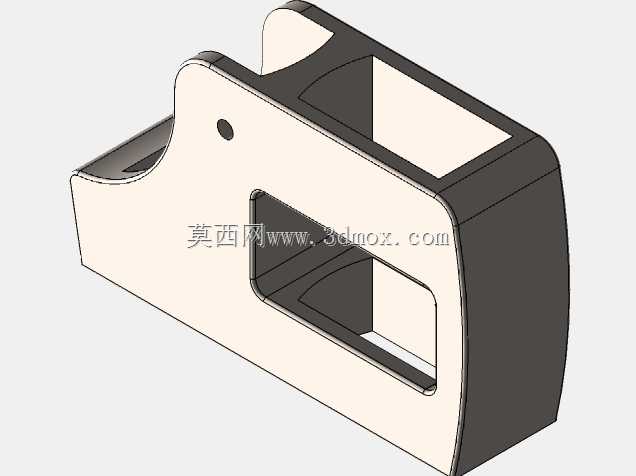

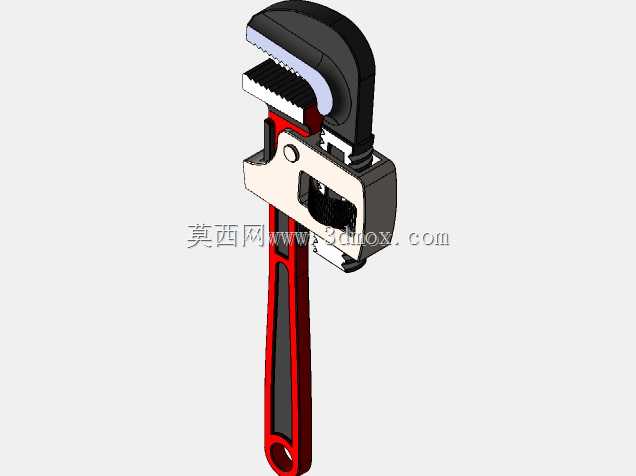

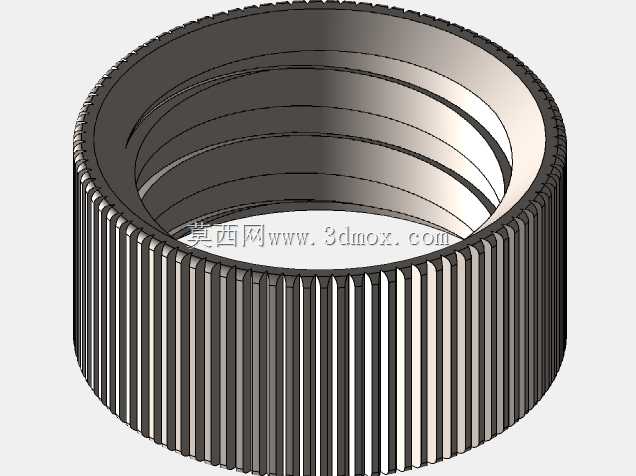

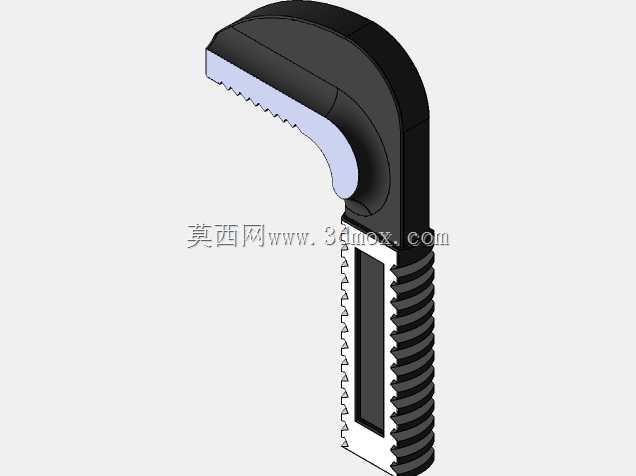

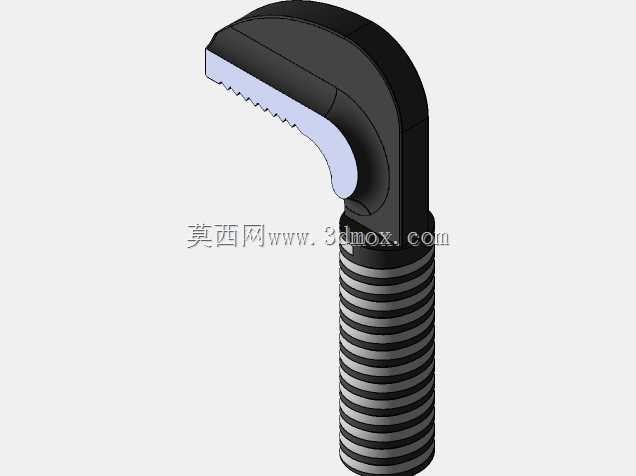

　　这款管钳的设计围绕大夹持范围、高施力效率、长期使用抗疲劳三个核心需求展开，整体采用偏心自锁式调节结构，活动钳身与固定钳身通过带齿的调节齿条配合，转动调节螺母即可快速调整钳口开合幅度，可适配从DN15到DN50的常规管径管路作业，调节过程无卡滞，咬合后随着作业人员施加在手柄上的扭矩增大，偏心结构会带动活动钳身进一步收紧，自动锁死夹持位置，不会因为管件表面存在轻微锈蚀、油污就出现松脱打滑的问题。钳口的咬合齿采用斜向排布设计，齿尖做了微小的圆角处理，既保证足够的咬入深度传递扭矩，又不会过度啃伤管件外壁，避免后续管件连接出现密封不严的问题。

　　手柄部分采用包胶复合结构，金属基体为高强度锻压件，承担主要的扭矩载荷，外层包覆的防滑胶层贴合人手握持的弧度，在手掌施力位置做了凹凸纹理处理，即使手上沾有油污、水渍也能稳定握持，手柄末端设计有挂孔，作业间隙可直接挂在工具架或安全腰带上，避免高空作业时工具坠落。整体结构的受力路径经过反复校核，固定钳身与活动钳身的啮合位置、调节齿条的齿根应力集中区域都做了圆弧过渡处理，在施加最大额定扭矩时，结构应力远低于材料屈服强度，不会出现钳身断裂、齿牙崩落的问题。

　　从安装边界来看，这款管钳的整体长度适配常规狭窄空间作业需求，在管井、墙角、设备旁等操作空间受限的管路点位，不需要额外加长接杆即可完成常规扭矩的施工作业，钳头部分的厚度做了减薄优化，可伸入部分管路与墙面的狭小间隙中完成对位操作，不会因为钳头过厚无法卡入管件位置。活动钳身的滑动轨道采用开放式设计，日常使用后沾染的泥沙、铁屑可直接通过轨道缝隙排出，不需要频繁拆解清理就能保持调节顺畅，适配工地、车间等复杂作业环境的使用需求。

　　在实际作业过程中，这款管钳的重心靠近手柄握持位置，长时间单手握持操作不易产生肌肉疲劳，钳头的咬合角度经过优化，夹持管件时钳身与管件轴线自然形成合适的施力夹角，作业人员施加的手腕力量可以高效转化为管件的旋转扭矩，不需要刻意调整握持姿势就能完成管件的旋紧或拆卸。针对不同材质的管路，比如薄壁镀锌管、PPR衬塑钢管、紫铜管等，钳口的咬合压力可以通过调节开合幅度控制，避免夹持力过大造成薄壁管件变形，影响管路的通流能力与密封性能。
