金属材料拉伸试验标准棒试样结构

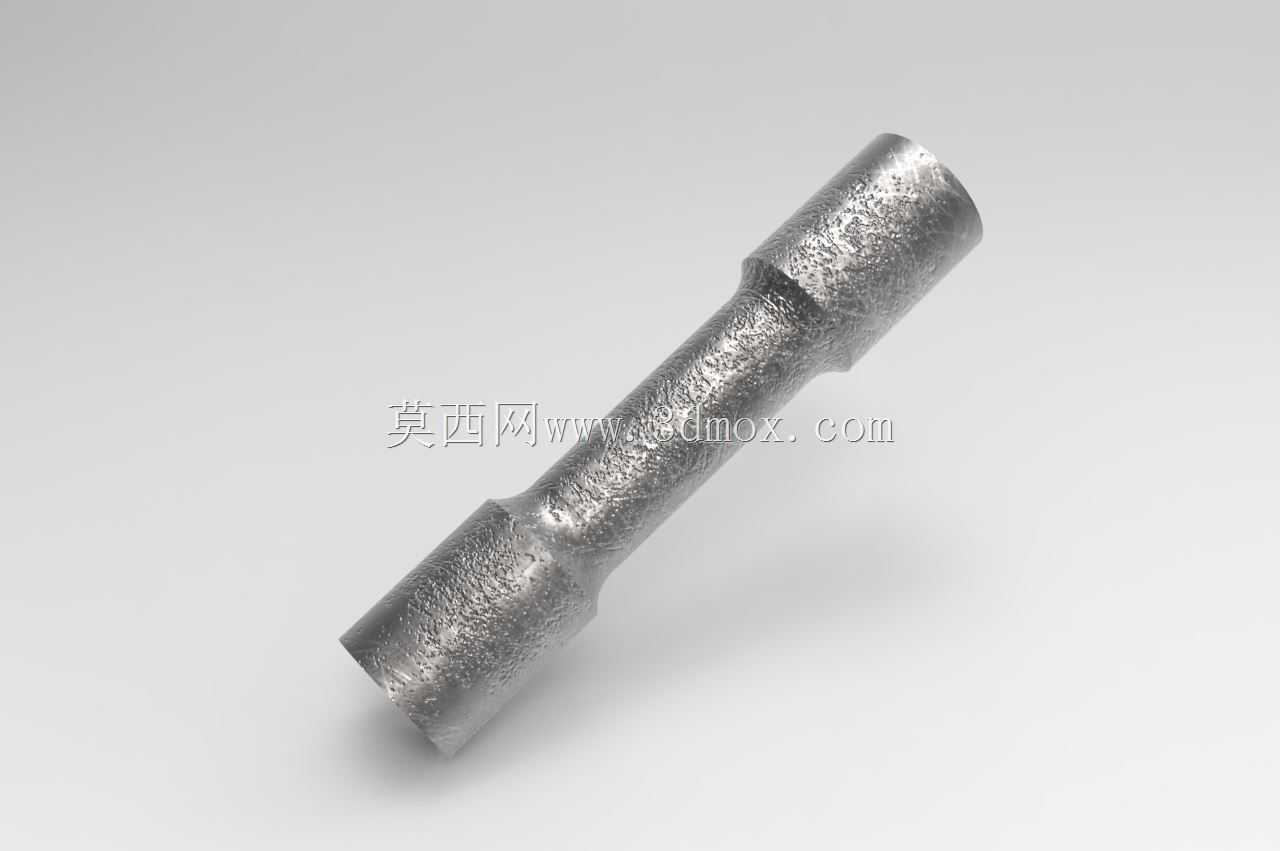

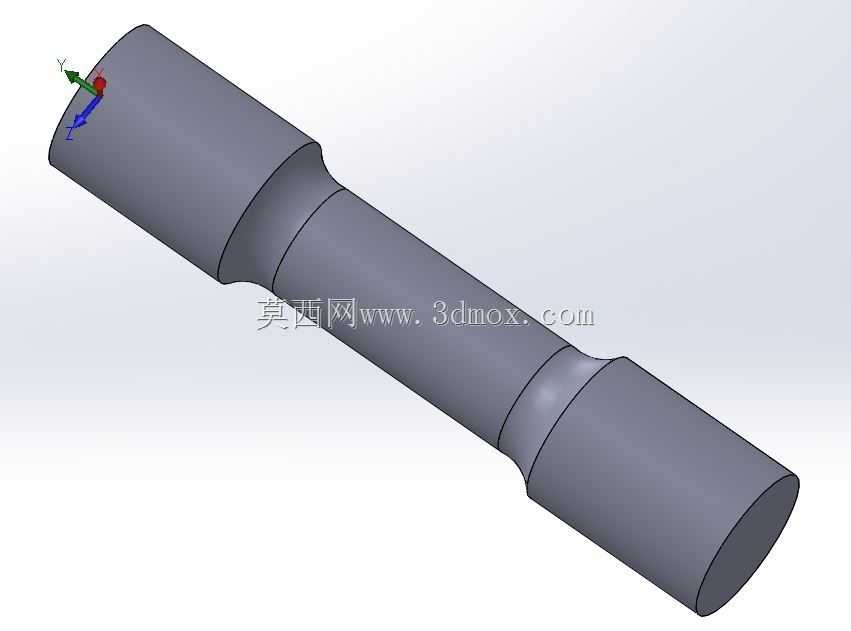

　　在金属材料力学性能检测环节，拉伸试验是获取材料屈服强度、抗拉强度、断后伸长率、断面收缩率等核心参数的最基础测试手段，而拉伸试验棒的结构设计合理性，直接决定了测试数据的离散度与有效性，是实验室检测环节不可忽视的核心工装部件。这款试样的整体结构采用两端加粗、中间平行段过渡的经典设计，两端的夹持段直径大于中间测试段，目的是匹配万能材料试验机的楔形夹具夹持需求，加粗段的长度经过反复校核，既保证夹具咬合时有足够的接触面积，避免测试过程中出现打滑、试样从钳口飞出的安全隐患，也不会因为过长导致试样整体刚度冗余，增加不必要的材料加工成本。中间平行测试段的直径与两端夹持段之间采用圆弧过渡结构，过渡圆弧的曲率半径经过严格计算，

　　完全规避截面突变带来的应力集中问题——很多新手设计试样时容易忽略过渡圆弧的参数，要么圆弧半径过小导致断裂位置出现在过渡区而非平行测试段，直接造成整组试验数据作废，要么圆弧半径过大导致平行段有效长度不足，无法满足引伸计的装夹标距要求。这款试样的平行段长度预留了足够的装夹空间，不管是接触式引伸计还是视频引伸计，都能在平行段内找到稳定的装夹或观测区域，不会因为标距不足无法采集准确的应变数据。从实际应用场景来看，这类试样广泛覆盖黑色金属、有色金属的原材料入厂检验、热处理工艺验证、焊接接头性能评定、新材料研发性能表征等多个环节，不管是钢厂的出厂质检实验室、机械加工厂的热处理车间质检岗、科研院所的材料性能测试平台，

　　还是第三方检测机构的力学试验室，都需要大量符合标准的拉伸试样来完成日常测试工作。设计这类试样时，首先要明确对应测试标准的尺寸要求，不同测试标准对平行段直径、标距长度、过渡圆弧半径、夹持段长度的要求存在差异，比如针对棒材原材料的测试和针对板材加工的圆形截面试样，尺寸边界就有明显区别，不能直接套用统一参数。其次要考虑加工工艺的可行性，这类试样一般采用车削加工完成，过渡圆弧处需要保证表面粗糙度达到要求，不能有明显的刀痕、加工缺陷，否则这些表面缺陷会成为裂纹萌生源，导致测试结果低于材料实际性能。另外还要考虑试样的装夹对中问题，两端夹持段与中间平行段的同轴度公差需要严格控制，一般要控制在0.1mm以内，如果同轴度超差，

　　测试过程中试样会承受附加弯曲应力，测出来的强度值会存在明显偏差，尤其是对于高强度脆性材料，同轴度带来的测试误差甚至会超过10%，直接影响对材料性能的判定。从安装边界来看，这款试样的夹持段直径适配常规万能试验机的钳口范围，不需要额外更换异形钳口就能直接装夹，平行段的直径尺寸匹配常规引伸计的刀口适配范围，装夹引伸计时不需要额外加装适配块，能减少测试前的准备时间。在日常测试过程中，这类标准试样的一致性越好，测试数据的重复性就越高，对于需要对比不同工艺、不同批次材料性能的场景，统一的试样结构是保证数据可比的基础。很多实验室在加工试样时，会针对不同的材料特性调整细节参数，比如针对高温拉伸测试的试样，会适当加长夹持段的长度，避免高温下夹具区域的材料强度下降出现打滑；针对低温拉伸测试的试样，会严格控制过渡圆弧的表面质量，减少低温下应力集中带来的脆断风险。这款试样的结构没有多余的复杂特征，所有尺寸都围绕测试有效性设计，没有冗余结构，既方便批量加工，也能保证不同批次加工的试样尺寸一致性，适合实验室批量备样使用。在三维建模过程中，这类回转体零件的建模重点在于保证各段同轴度、过渡圆弧的曲率连续，建模时可以采用回转特征一次成型，避免分段拼接带来的曲面误差，同时要在模型中标注清楚关键尺寸的公差要求，给后续加工提供明确的尺寸依据，避免加工出来的试样不符合测试标准要求。
