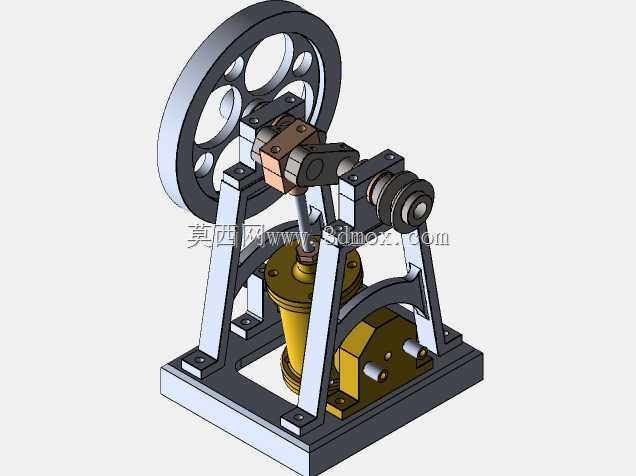

在小型动力演示装置、教学实训设备以及复古动力机械复刻领域,摆动式双作用蒸汽机一直是结构设计从业者关注度较高的动力单元,这类结构摒弃了传统蒸汽机复杂的滑阀配气机构,依靠缸体自身的摆动完成配气切换,整体零件数量更少,加工装配难度更低,同时能实现蒸汽在活塞两侧的交替进排,输出连续的回转动力。从实际应用场景来看,这类小尺寸蒸汽机既可以作为热能动力转换教学的具象演示载体,帮助学习者直观理解曲柄滑块机构的运动逻辑、蒸汽膨胀做功的完整过程,也可以搭配小型发电机、水泵负载做成微型动力展示台,或是作为复古机械模型的核心动力部件,适配小功率的动力输出需求。

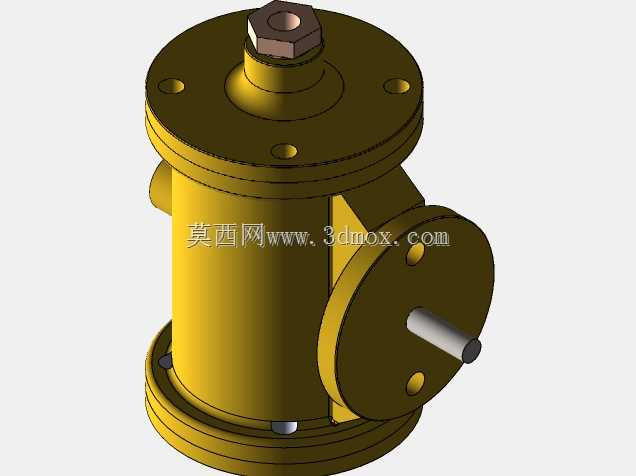

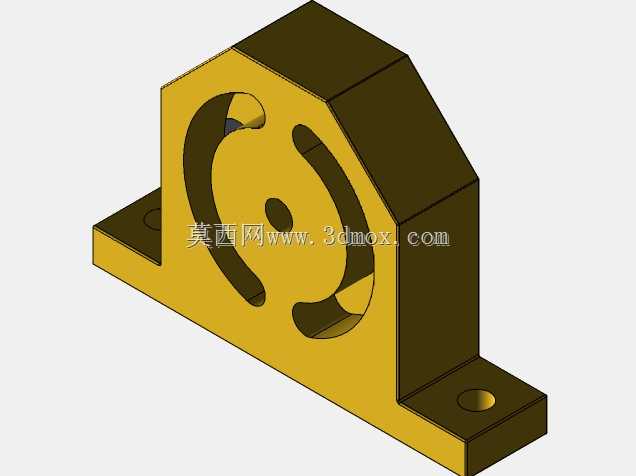

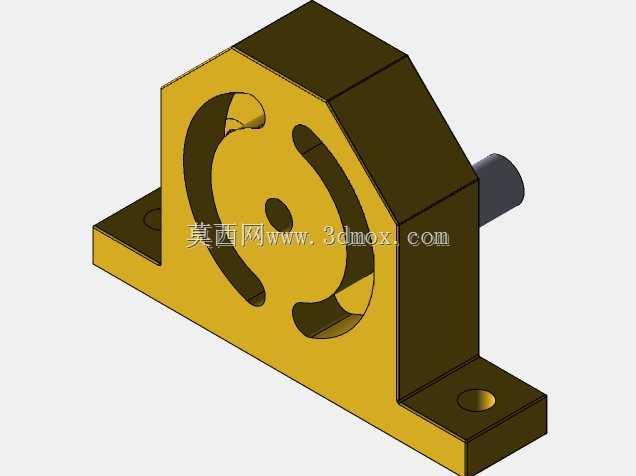

从功能特性上看,这款双作用摆动结构的蒸汽机,核心优势在于配气结构的高度集成,缸体绕铰接点摆动的过程中,缸体端面的气路接口会和底座上的进排气孔道交替对齐,无需额外设计偏心轮带动的滑阀组件,大幅减少了运动副的数量,也降低了运行过程中的漏气风险与摩擦损耗。活塞做往复直线运动的过程中,两侧腔室交替通入高压蒸汽、排出乏汽,推动活塞持续往复,再通过连杆将直线运动转化为曲轴的回转运动,相比单作用蒸汽机,曲轴每旋转一周活塞可以完成两次做功行程,动力输出的均匀性更好,同等缸径行程参数下的输出扭矩更平稳,不需要搭配过大的飞轮就能维持稳定转速。

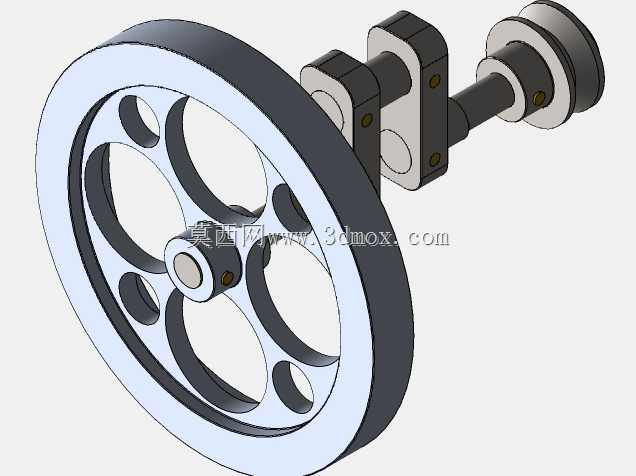

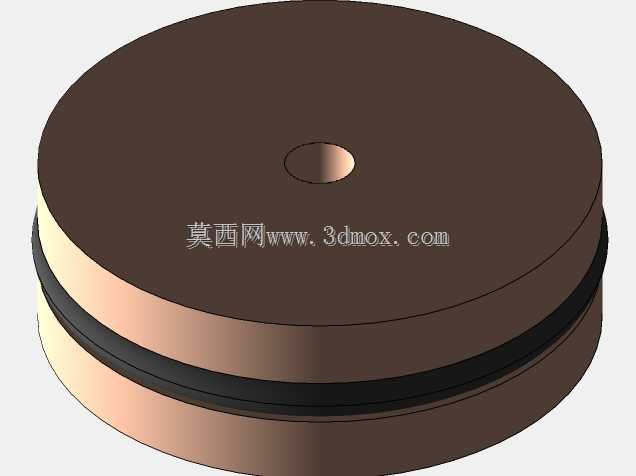

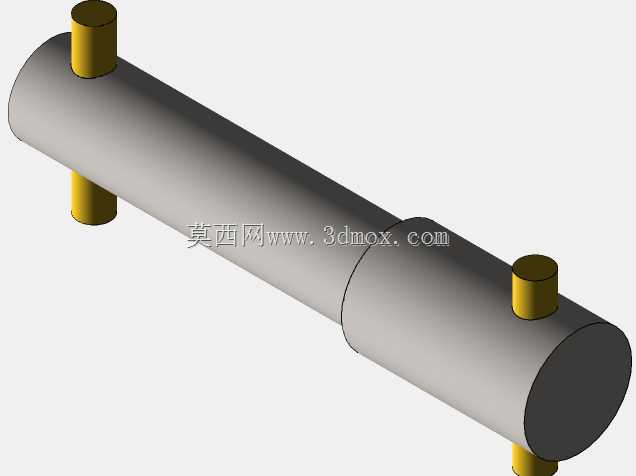

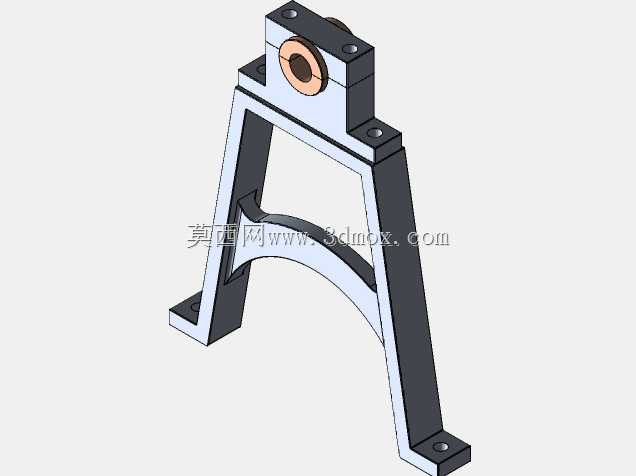

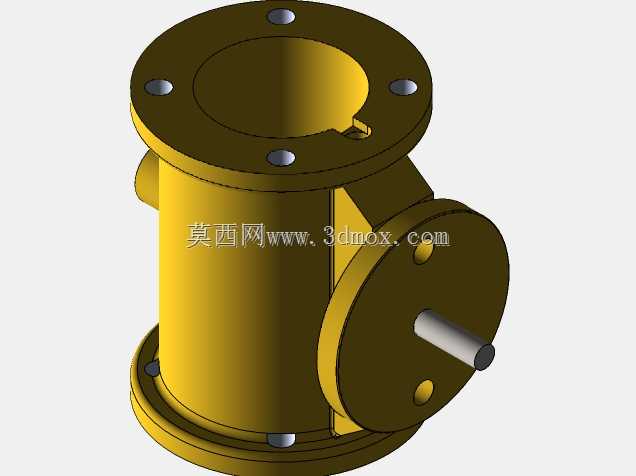

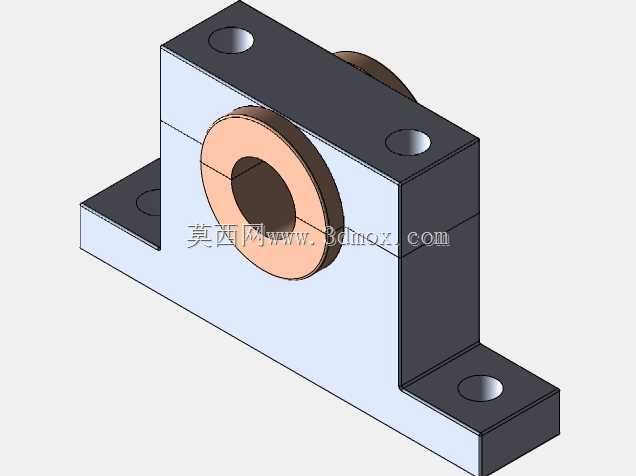

设计思路层面,整个结构的建模过程优先保证运动干涉的完全规避,首先要确定曲轴的偏心距、连杆长度、缸体摆动铰接点的相对位置三者的匹配关系,偏心距决定了活塞的行程长度,连杆长度需要兼顾传动角的合理范围,避免传动角过小导致机构死点阻力过大,而缸体铰接点的位置直接影响配气孔道的对位精度,需要在曲轴转动的全周期内,保证缸体摆动到对应角度时,进排气孔的连通、封闭时序完全匹配活塞的运动位置,避免出现进排气串气、做功行程配气提前断开的问题。缸体与底座的配合面需要做平面密封设计,建模时要预留密封垫片的安装槽位,同时控制铰接轴的配合间隙,既要保证缸体摆动灵活无卡滞,也要避免间隙过大导致高压蒸汽泄漏。活塞与缸筒的配合需要选取合适的公差带,既要保证活塞往复运动顺畅,也要控制活塞环的压缩量,减少蒸汽从活塞两侧腔室的串流量。曲轴部分采用整体式偏心轴结构,支撑位设置轴承安装位,降低高速转动时的摩擦阻力,飞轮的安装位设置在曲轴输出端,通过飞轮的转动惯量平滑活塞做功间隔带来的转速波动。

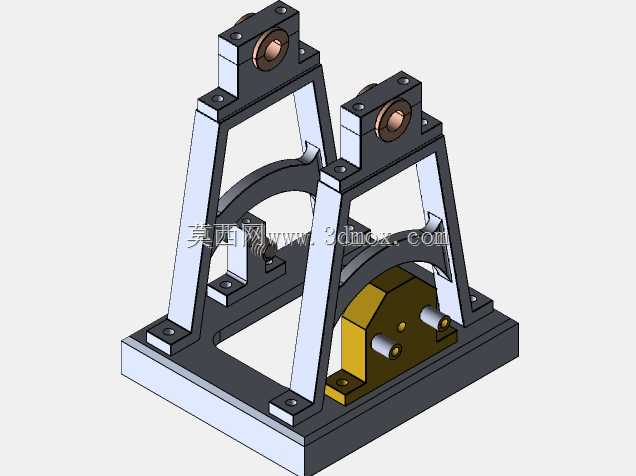

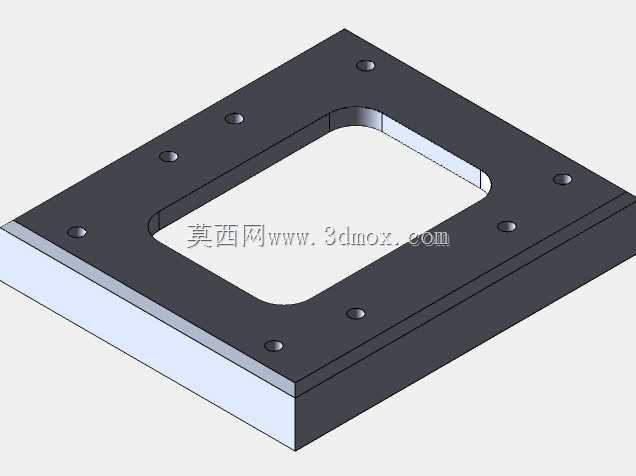

从安装边界与外形尺寸来看,整个动力单元采用集成式底座设计,所有部件的安装基准都统一在底座平面上,进汽接口设置在底座侧面,可直接对接高压蒸汽管路,曲轴输出端从底座侧方伸出,可通过联轴器对接负载设备。整体结构的外轮廓尺寸适配小型台架的安装需求,底座上预留的安装孔位可直接通过螺栓固定在安装台面上,不需要额外设计复杂的安装支架。缸体摆动的最大角度控制在合理范围内,不会和周边的连杆、曲轴部件产生运动干涉,所有运动部件的外轮廓都预留了足够的安全间隙,即使在最高运行转速下,也不会出现部件碰撞的问题。建模过程中所有的配合面都做了工艺性优化,比如缸筒内壁的退刀槽、曲轴轴颈的过渡圆角、铰接孔的倒角,都符合常规机械加工的工艺要求,不需要特殊的定制加工设备就能完成所有零件的制作,对于想要制作实物样机的从业者来说,结构的工艺友好度较高,不需要反复调整工艺参数就能完成零件加工与装配。
