万向支架式机械陀螺仪教学演示结构

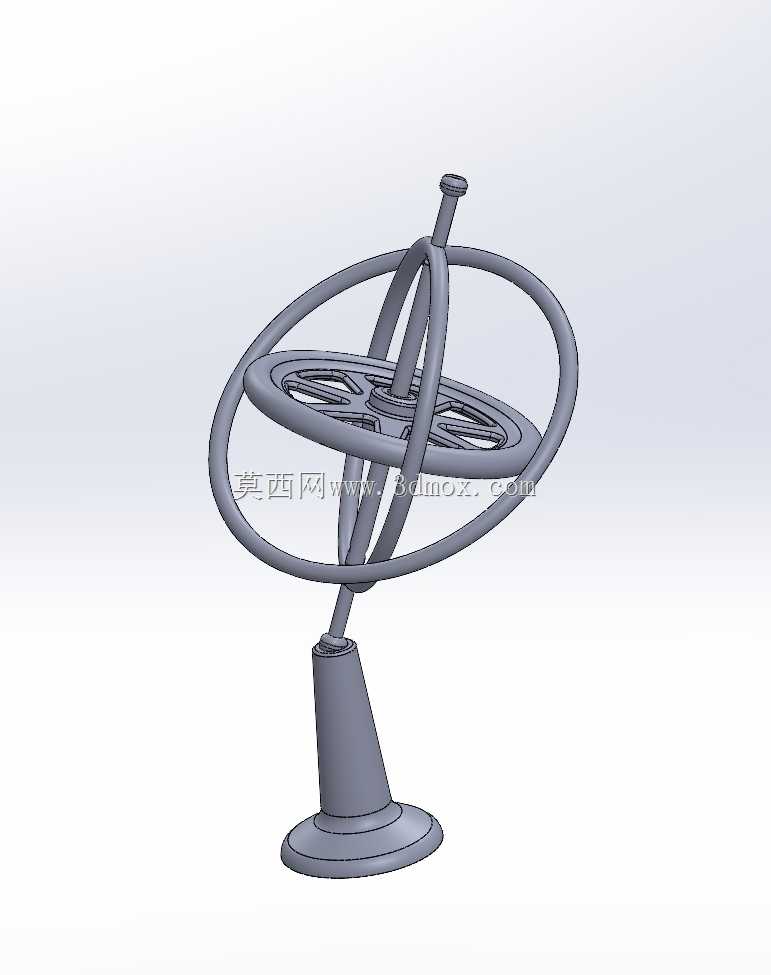

　　这套机械陀螺仪结构，核心采用经典的万向环架支承设计，在惯性导航原理教学、刚体力学特性演示场景中应用十分广泛，不少高校的机械原理、大学物理实验室都会配备同类型演示装置，用来直观展示角动量守恒、进动性、定轴性这些抽象的力学特性，也有不少航模爱好者会参考这类结构制作小型惯性稳定装置的原理样机。从实际功能来看，这套结构通过三层互相垂直的回转支承环，将中心的高速回转转子架设在中心位置，无论外部基座如何倾斜、摆动，中心转子在高速旋转状态下都能依靠自身角动量保持自转轴方向稳定，这也是早期航空、航海领域惯性导航装置的核心机械原理，这套演示结构完全还原了经典机械陀螺仪的核心传动与支承逻辑，没有多余的装饰性结构，所有部件都服务于回转自由度的实现。

　　设计过程中首先要保证三个回转轴的空间正交性，也就是内环轴、外环轴、转子自转轴三者的轴线必须交汇于转子的质心位置，这一点是保证陀螺仪工作时不会产生额外重力力矩的核心，一旦轴线交汇点偏离质心，重力产生的倾覆力矩会直接导致转子出现不规则进动，完全无法演示定轴特性。其次是各环架的转动副间隙控制，环架与支座、环架与环架之间的配合间隙不能过大，否则会导致转子转动时出现旷量，演示过程中会出现轴线晃动，间隙也不能过小，否则会增大转动阻尼，让环架的随动变得迟滞，无法顺畅跟随外部姿态变化调整角度。中心转子部分做了辐条式镂空设计，在保证转子整体转动惯量的前提下尽可能降低整体重量，同时将转子的质量尽可能集中在轮缘位置，相同质量下轮缘越靠外，转动惯量越大，

　　相同转速下能维持的定轴稳定时间就越长，这也是飞轮类储能、稳定结构的通用设计逻辑。支座部分采用锥形台加圆形底座的结构，圆形底座的直径设计要保证整个装置放置在水平台面上时，即使环架带着转子偏转到最大倾斜角度，整体重心的投影也不会超出底座的支撑边界，避免演示过程中出现装置倾翻的问题，锥形台的锥度设计要兼顾支撑刚度和避让空间，不能在环架偏转时和外环架产生运动干涉。安装边界方面，底座底部为平面结构，不需要额外的固定连接件，直接放置在平整的硬质水平台面上即可使用，整体占用的桌面空间直径不超过两百毫米，高度不超过两百五十毫米，适合在实验台、讲台上进行近距离演示。各回转副的位置都预留了微小的润滑脂存储间隙，

　　长期演示使用时可以定期添加少量轻质润滑脂降低转动阻尼，不需要复杂的维护操作。转子的中心轴顶端做了滚花处理，方便手动拨动转子获得初始转速，也可以搭配小型拉绳启动结构让转子达到更高的初始转速，获得更长的稳定演示时间。这套结构的所有部件都采用等壁厚设计，在3D打印验证或者小批量加工制作时，不需要特殊的工装夹具，普通的数控车、铣设备就能完成所有零件的加工，装配时只需要按照从内到外的顺序依次将转子、内环、外环装配到支座上，通过轴端的挡圈限制各回转轴的轴向窜动即可，装配完成后手动拨动各环架，应该能实现无卡滞的全角度回转，没有运动死点。在实际教学使用中，这套结构可以直观演示当基座倾斜、转动时，高速旋转的转子如何保持自转轴方向不变，也可以演示在转子轴端施加微小外力时，转子产生的进动现象，帮助学习者快速理解惯性导航的核心机械原理，相比纯动画演示，实体结构的触感和直观的力学反馈能让学习者更快建立对应的力学认知。
