SOLIDWORKS环境下可拆解式滚珠轴承结构设计

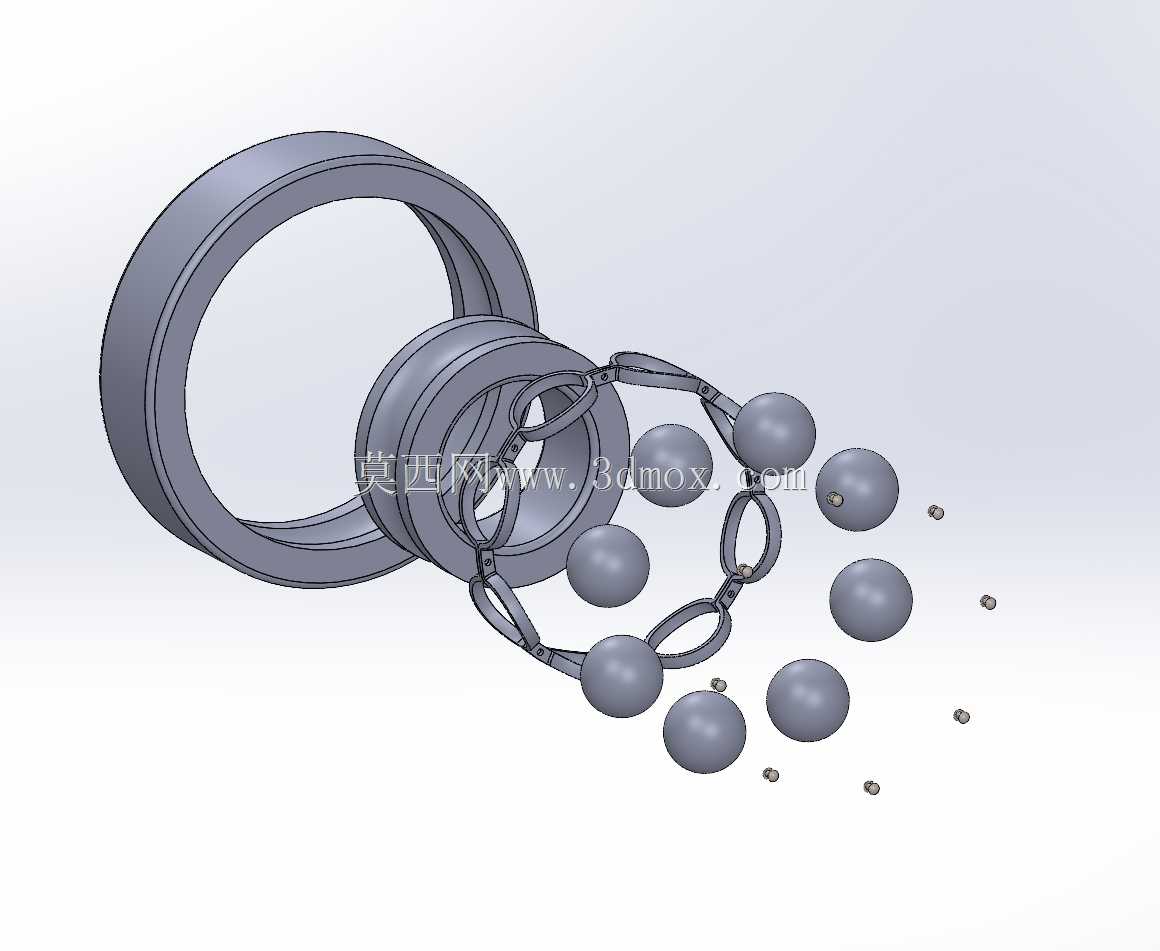

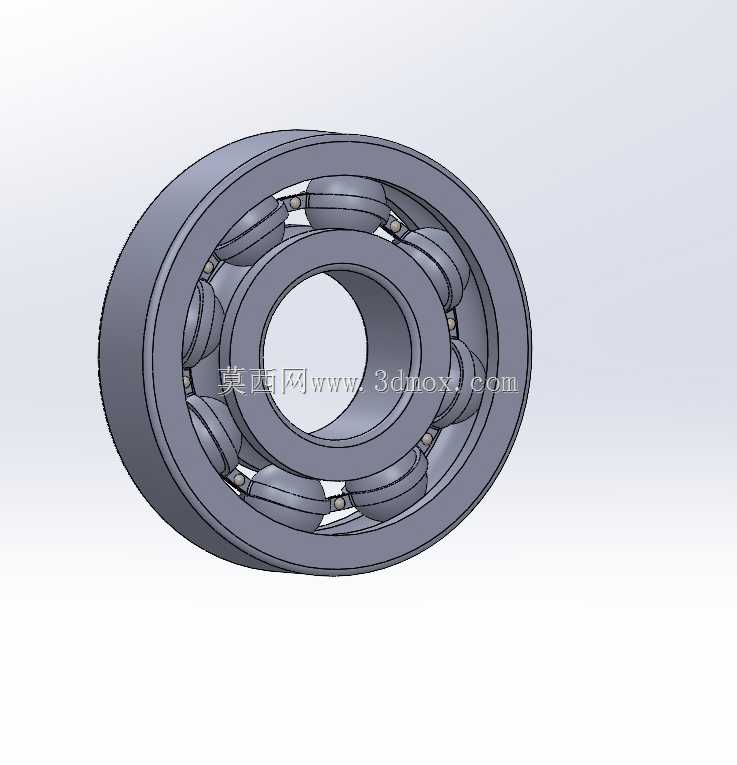

　　做机械传动结构设计的工程师大多清楚，旋转类设备的支撑环节，滚珠轴承是绕不开的基础部件，从普通的输送线辊筒、小型电机输出端，到精密机床主轴、伺服传动模组，但凡存在相对回转运动的位置，几乎都能看到这类部件的应用。这套可拆解的滚珠轴承结构，把内圈、外圈、滚动钢球、保持架四个核心组成部分完全拆分呈现，没有做装配体的布尔合并，方便设计人员直接观察每个零件的配合关系，也能单独提取单个零件做二次参数调整。

　　从实际应用场景来看，这类深沟球结构的滚珠轴承，主要承受径向载荷，在配合间隙调整到位的情况下，也能承受一定比例的轴向载荷，日常选型时经常用在转速中等、载荷平稳的传动位置，比如小型风机的叶轮支撑、自动化设备的同步带轮转轴、家用机电产品的电机端支撑，相比滑动轴承，它的启动摩擦阻力更小，运转过程中的润滑维护周期更长，互换性也更强，市面上的标准件都能对应到统一的尺寸系列。

　　设计这套结构的时候，首先要明确各零件的配合边界：轴承内圈的内孔是和转轴做过盈配合的，通常选k6或者m6的公差带，保证内圈和转轴同步回转，不会出现跑内圈的磨损问题；轴承外圈的外圆柱面是和设备的轴承座孔做过渡配合，一般选H7或者J7的公差带，方便安装拆卸，同时避免外圈在座孔内出现滑动磨损。滚动体的直径选择要和内外圈的滚道曲率匹配，通常滚道的曲率半径比钢球半径大2%到5%，既保证钢球和滚道有足够的接触面积降低接触应力，又不会因为曲率差太小导致钢球卡滞。保持架的作用是把所有钢球均匀分隔开，避免钢球之间直接接触摩擦，这套结构里的浪形保持架，兜孔的间隙留了0.2到0.3毫米，既能兜住钢球不脱落，又不会限制钢球的自转，同时保持架的内径和内圈挡边、外径和外圈挡边之间都留了足够的运转间隙，避免高速回转时保持架和套圈出现剐蹭。

　　从安装边界来看，这类轴承的轴向定位通常靠内圈一侧的轴肩和外圈一侧的轴承座孔挡边，轴肩的高度不能超过内圈的挡边高度，否则拆卸的时候拉马没法勾住内圈端面；座孔挡边的直径也不能小于外圈的滚道底部直径，不然会挡住钢球的运转空间。设计时还要考虑润滑结构的预留，不管是脂润滑还是油润滑，都要在轴承相邻的位置预留注油通道或者储脂空间，避免干磨导致的早期失效。另外密封结构的搭配也很重要，如果是用在多粉尘、有切削液飞溅的工况，要在轴承两侧搭配接触式橡胶密封圈，防止杂质进入滚道；如果是高速、清洁环境的工况，可以用非接触式的防尘盖，降低密封件带来的摩擦阻力。

　　很多新手建模的时候容易忽略轴承的游隙设置，其实径向游隙是轴承正常运转的关键参数，普通组别的径向游隙根据轴承内径尺寸不同，从几微米到几十微米不等，建模时如果把钢球和滚道做成零间隙甚至过盈，实际装配后就会出现卡滞、运转发热的问题。这套拆分式的结构，刚好可以让设计人员直观看到游隙存在的位置，理解每个零件的公差配合是如何最终影响整体运转状态的，不管是做教学演示，还是做设备的装配仿真，都能直接复用结构逻辑，不需要从零开始拆分零件。另外在做设备的维护仿真时，这套可拆解的结构也能模拟轴承的拆卸、清洗、更换钢球或者保持架的流程，比整体式的轴承模型更贴合实际工程场景。
