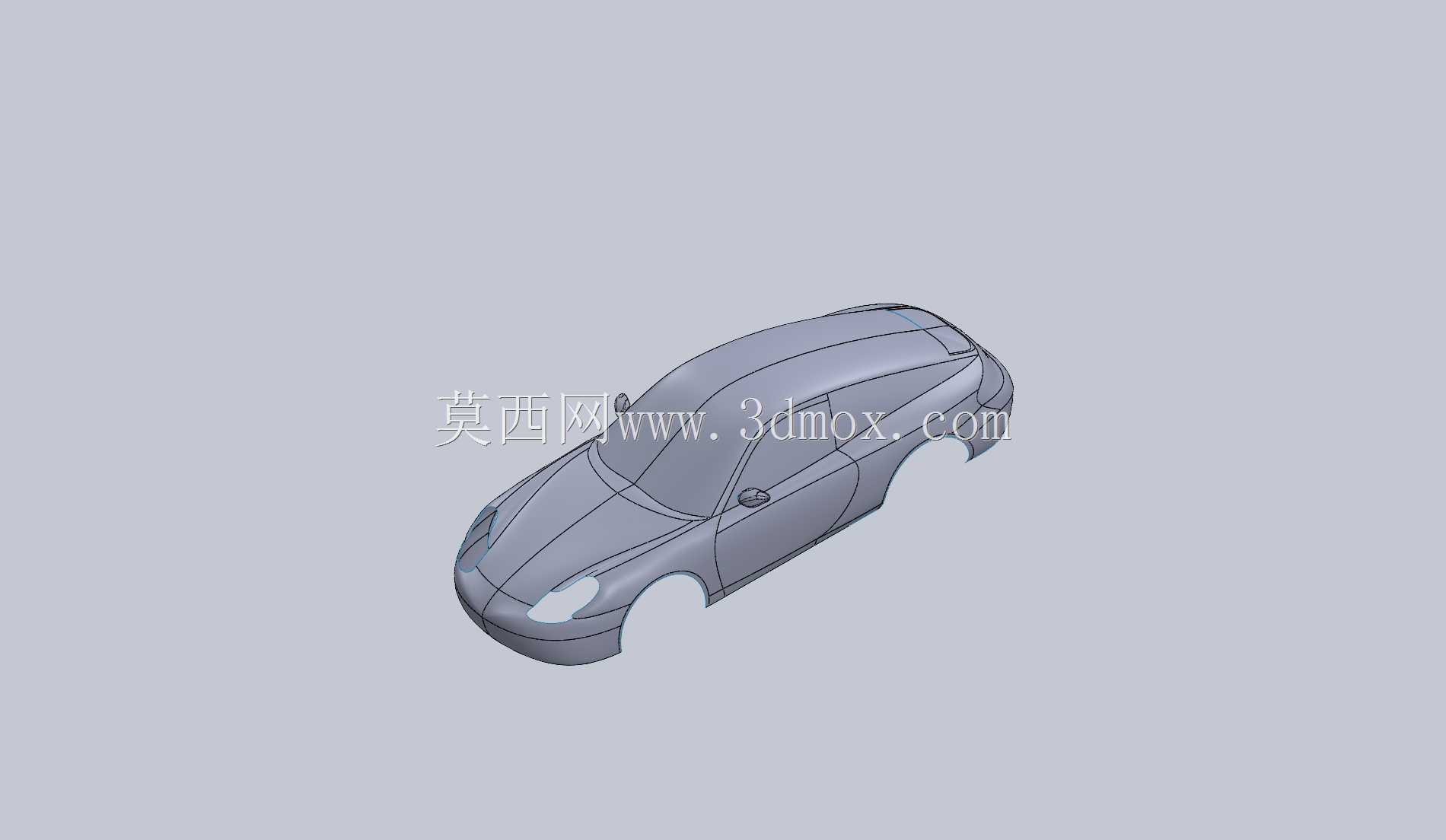

保时捷911跑车外观曲面造型结构

　　在汽车正向研发流程中，外覆盖件曲面建模是衔接造型创意与工程落地的核心环节，本次呈现的保时捷911曲面结构，完整还原了该经典跑车的外轮廓型面特征，可作为乘用车造型设计、曲面建模练习、空气动力学仿真前置参考的基础载体使用。从实际工程应用场景来看，这类A级曲面结构可覆盖造型评审阶段的油泥模型逆向参考、高校车辆工程专业的曲面建模教学案例、改装行业的外观套件开发基准、文创领域的汽车周边衍生品建模参考等多个场景，不同于带完整底盘、动力系统的整车数模，该曲面结构聚焦外覆盖件的型面连续性，能够帮助建模从业者快速理解经典跑车的曲面构建逻辑。从设计思路层面拆解，该曲面结构完全遵循保时捷911车系传承数十年的溜背造型基因，

　　前脸部分的大灯区域曲面采用渐消面处理，从引擎盖棱线自然过渡到前保险杠进气口区域，型面曲率变化连续无突兀折角，能够在实车状态下保证漆面反光的均匀度，避免光影畸变；乘员舱部分的车顶弧线从A柱顶端平滑延伸至车尾，与后轮拱的隆起曲面形成自然交汇，这一型面设计不仅是品牌造型识别的核心特征，同时也能在高速行驶状态下优化车顶气流走向，降低空气升力对行驶稳定性的影响。车身侧面的腰线采用内凹式隐棱设计，没有采用生硬的直角棱线，而是通过曲率的渐变实现光影下的线条视觉效果，这种处理方式能够降低冲压环节的板材成型难度，减少外覆盖件冲压时的开裂、起皱风险，同时在日常使用中也能减少轻微剐蹭带来的视觉损伤。车门区域的曲面与侧围、翼子板的拼接边界严格遵循实车的分缝逻辑，分缝位置均设置在型面曲率变化的平缓区域，能够为后续的工程化设计预留足够的安装公差调整空间，避免出现装配时的面差、间隙超差问题。车尾部分的曲面从溜背末端自然下沉，与后轮拱的外扩曲面形成包裹式结构，预留了尾灯、后保险杠的安装型面边界，整个尾部曲面的弧度经过曲率连续校验，G2连续的曲面过渡能够满足量产车的外观漆面质量要求。从安装边界与尺寸逻辑来看，该曲面结构按照乘用车常规比例构建，轴距、轮距、车高的比例关系完全匹配保时捷911的实车参数，轮拱区域的曲面预留了标准轮胎、轮毂的安装空间，轮眉与轮胎之间的间隙符合量产跑车的常规设定，既不会出现间隙过大导致的视觉违和，

　　也不会因为间隙过小影响悬架跳动的预留空间。前挡风、侧窗的曲面弧度符合汽车玻璃的成型工艺要求，没有出现曲率过大无法实现热弯成型的不合理型面，车窗边框的分缝位置也与实车的密封件安装边界对齐，能够为后续的玻璃、密封件建模提供准确的基准。不同于参数化硬点构建的工程数模，该曲面结构更侧重造型特征的还原，建模过程中采用了从基础轮廓线搭建到曲面放样、再到曲率调整、最后拼接倒圆的经典曲面建模流程，所有曲面之间均实现了G2连续，没有出现多面拼接导致的收敛褶皱、曲率突变问题，对于刚接触汽车曲面建模的从业者而言，可以通过拆解该模型的曲面构建逻辑，理解跑车外覆盖件的型面处理技巧，掌握渐消面、大曲率溜背面、轮拱包络面的构建方法。在实际的改装设计场景中，

　　该曲面可以作为基础母模，直接在其上进行宽体套件、尾翼、前铲等改装部件的匹配设计，无需从零开始搭建基础车身曲面，能够大幅缩短改装部件的开发周期；在教学场景中，该模型可以作为曲面连续性校验、曲面质量分析的教学案例，帮助学员理解A级曲面的评价标准，掌握曲率梳、斑马线分析工具的使用方法；在空气动力学仿真场景中，该外曲面可以直接导入仿真软件作为外流场计算的边界模型，用于分析车身不同区域的气流流速、压力分布，为后续的空气动力学套件优化提供基础数据支撑。需要注意的是，该曲面结构仅包含外覆盖件的可见型面，未包含车身内部的加强筋、安装卡扣、焊接边等工程化结构，不能直接用于开模生产，仅可作为造型设计、建模参考、仿真前置使用，若要用于实际生产，还需要在该曲面基础上补充壁厚、安装结构、工艺圆角等工程化特征，同时根据实际的冲压工艺要求调整局部曲面的拔模角度，确保满足板材冲压、塑料件注塑的工艺要求。
