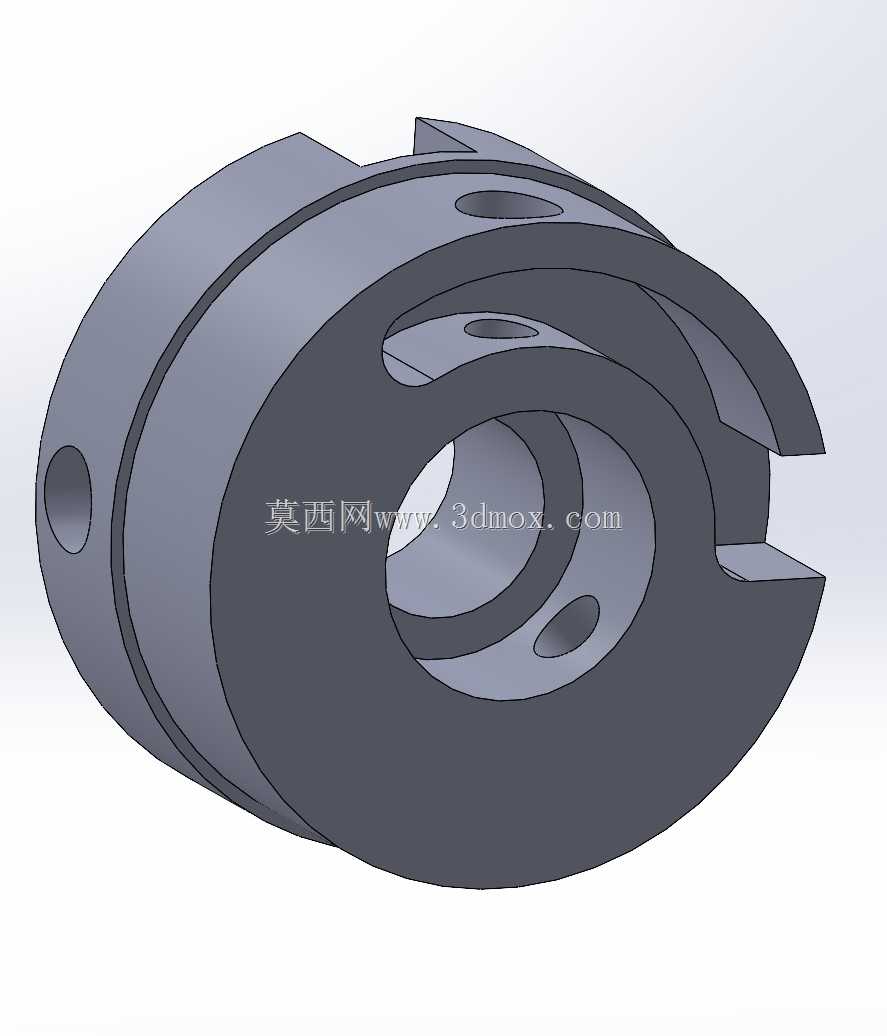

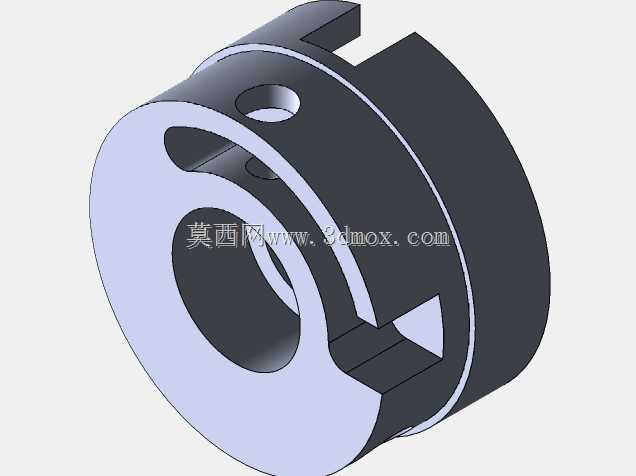

横移蜘蛛式凸轮槽回转传动构件

　　这类带螺旋闭合槽道的盘状回转构件，常被应用在轻载间歇传动的工位切换场景中，比如小型电子产品组装线的工位横移机构、精密检测设备的进料分度单元，依靠槽道与从动销的配合，不需要额外的电控逻辑就能实现输出端的横移动作与回转动作的复合输出，相比传统的槽轮加导轨的组合结构，能把两个动作的驱动集成在单个零件上，大幅缩减机构的整体安装空间。从结构设计逻辑来看，构件主体采用同轴双层筒状基体，外层盘面上加工出连续的空间螺旋槽道，槽道的曲率经过反复校核，全程没有刚性拐点，能保证从动销在槽内滑动时不会出现卡滞、冲击过大的问题，槽道的深度与宽度按照常用的圆柱从动销尺寸匹配设计，侧壁预留了0.1mm的滑动间隙，既不会因为间隙过大出现传动回程误差，

　　也不会因为间隙过小导致滑动阻力陡增。基体中心的通孔是安装基准孔，公差按照H7级精度设计，能直接与配套的回转轴配合装配，不需要额外加装轴套调整同轴度，盘体上分布的几个沉孔是装配固定孔，孔位的分度误差控制在0.02mm以内，保证零件与驱动轴连接后不会出现偏心晃动。零件的外轮廓没有多余的突出结构，最大外圆尺寸按照配套机构的安装内腔边界设计，安装时不需要对周边的机架结构做二次避让加工，轴向的总长度也控制在紧凑范围内，能适配狭小安装空间的设备改造需求。在实际运行过程中，该构件随驱动轴做匀速回转运动时，嵌入槽道内的从动销会被槽道侧壁推动，按照预设的轨迹先完成轴向的横移动作，到达指定行程位置后再随槽道的圆弧段做短暂停留，

　　满足工位作业的停顿时间要求，之后再随槽道轨迹复位，整个动作循环完全靠型面约束实现，不需要额外设置行程开关或者位置传感器，传动可靠性远高于多构件拼接的传动组。设计时特意将槽道的进出端做了圆弧过渡处理，能大幅降低从动销进入和退出槽道时的刚性冲击，让整个传动过程的运行噪音控制在较低水平，适合用在对运行平稳性有要求的桌面级精密设备中。基体的壁厚经过强度校核，在额定的轻载传动扭矩下不会出现形变，槽道的侧壁厚度也满足接触应力要求，长期运行不会出现侧壁磨损塌陷的问题，零件的材质适配常用的45号钢或者铝合金加工，不需要特殊的热处理工艺就能满足使用强度要求，加工时可以采用三轴铣削完成槽道加工，不需要五轴设备就能实现量产，加工成本控制在合理区间。

　　这类集成式传动构件的优势在于把原本需要多个零件配合实现的复合动作集成在单个零件上，减少了机构的零件数量，降低了装配时的累计误差，同时也减少了后期维护的点位，不需要定期对多个滑动副做润滑调整，只需要定期在槽道内涂抹少量润滑脂就能保证长期稳定运行。在安装边界上，该构件的装配基准与输出端的运动轨迹完全同轴，安装时只需要保证中心轴的同轴度，不需要额外调整槽道与从动销的初始位置，装配难度远低于分体式的凸轮横移机构，对于设备组装人员的技术要求更低，能有效缩短设备的组装调试周期。
