法兰连接式手动截止阀结构设计

　　在石化、电力、市政给排水、暖通空调等工业管路系统中，手动法兰截止阀是应用极为广泛的截断类控制部件，核心作用是实现管路内介质的通断控制，相比闸阀，其密封性能更可靠，节流调节精度更优，适合需要频繁启闭、对密封泄漏等级有较高要求的工况场景。这款截止阀采用直通式流道结构设计，阀体为S型流线型腔体，相比直角式截止阀，介质流动阻力更小，能有效降低管路运行过程中的压损，减少输送过程中的能耗，适配水、蒸汽、油品等多种无强腐蚀性的常规工业介质，公称压力适配常规中低压管路工况，可覆盖多数民用及工业通用管路的使用需求。

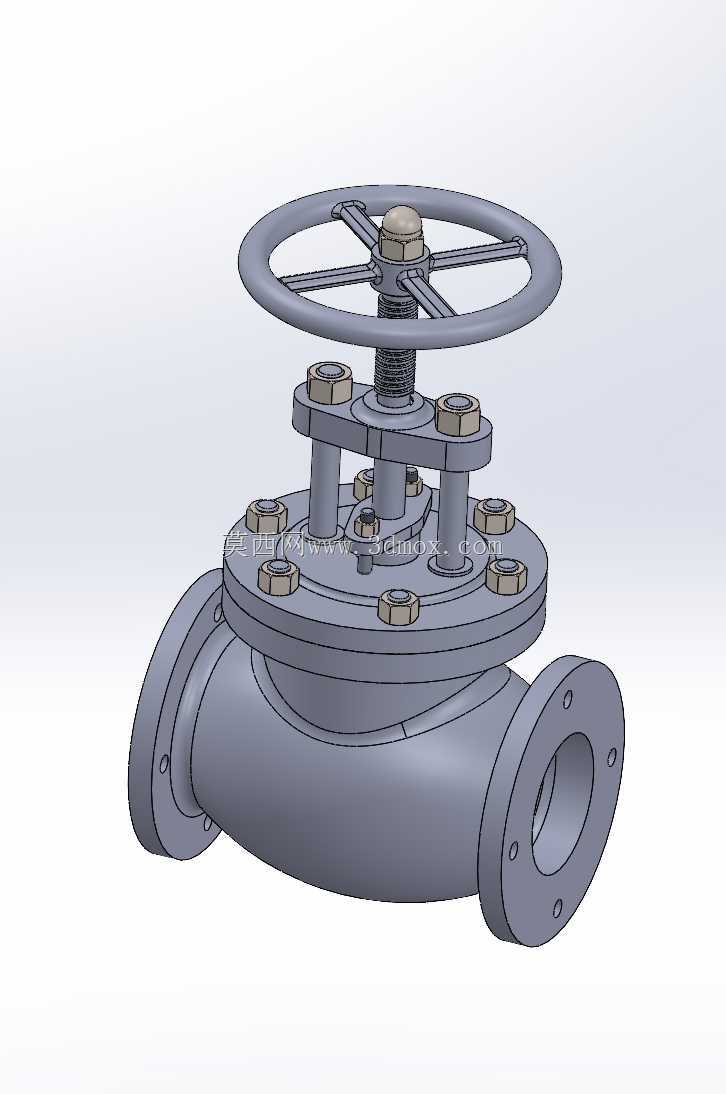

　　从结构设计逻辑来看，这款阀门采用明杆结构设计，手轮转动时阀杆做轴向升降运动，操作人员可直观通过阀杆的伸出长度判断阀门的启闭开度，避免出现误操作，同时阀杆螺纹位于阀体外部，不与管路内介质直接接触，能有效避免介质中的杂质、腐蚀性成分对螺纹副的侵蚀，大幅提升阀门的操作顺畅度与使用寿命。密封结构采用锥面密封副设计，阀瓣密封面与阀座密封面为锥面配合，相比平面密封，其密封比压更大，在较低的关闭力矩下即可实现可靠密封，同时启闭过程中密封面之间无相对滑动摩擦，能有效减少密封面的磨损，延长密封件的更换周期。中法兰连接采用螺柱加六角螺母的压紧结构，沿阀盖圆周均匀布置多组紧固件，保证中法兰垫片受力均匀，避免出现局部压溃或密封不严的问题，同时这种可拆卸结构也方便后期对阀门内部的阀瓣、阀杆、密封填料等易损件进行检修更换，降低设备的全生命周期维护成本。

　　安装边界方面，这款阀门两端采用标准法兰连接结构，法兰端面加工有均匀分布的螺栓孔，可直接与同压力等级、同通径的管路法兰配对安装，安装时需注意介质流向应与阀体上标注的流向箭头一致，即从阀瓣下方进入、上方流出，这样在阀门关闭时，介质压力作用在阀瓣下方，可降低阀杆的受力，同时开启时也能借助介质压力辅助提升阀瓣，减少操作力矩。手轮位于阀门顶部，操作空间需预留足够的转动半径，避免手轮与周边管路、设备发生干涉，手轮采用轮辐式结构，相比实心手轮重量更轻，操作人员转动时施力更方便，同时顶部设置有阀杆防尘帽，可避免外部灰尘、雨水进入阀杆螺纹部位，保证操作机构的清洁。填料函部位设置在阀盖与阀杆的配合处，采用多层填料压紧结构，通过填料压盖施加预紧力，保证阀杆做升降运动时的外密封性能，防止介质沿阀杆部位泄漏，填料压盖采用螺栓连接结构，后期填料出现磨损泄漏时，可在不停机的状态下适当拧紧压盖螺栓补偿预紧力，无需拆解阀门即可快速处理轻微泄漏问题。

　　从实际选型适配角度来看，这款截止阀的结构尺寸完全遵循通用阀门的设计规范，法兰连接尺寸、结构长度、手轮操作高度等参数均符合行业通用标准，可直接替换同参数的老旧同类型阀门，无需对现有管路进行改造，适配性极强。阀体采用整体铸造结构，流道部位做圆滑过渡处理，没有明显的直角拐点，能减少介质在阀体内的涡流与紊流，降低介质流动时的噪声与冲蚀，尤其是在蒸汽管路中使用时，能有效减少水锤现象对阀门密封面的冲击。阀瓣与阀杆采用活动连接结构，可在关闭时自动调整密封面的贴合角度，避免因加工误差或安装偏差导致密封面单侧受力磨损，保证密封的可靠性。整体结构没有复杂的异形零件，所有紧固件、密封件均采用标准件，后期维护时配件采购方便，维护成本低，适合在各类通用工业管路中作为截断控制部件使用，无论是新建管路的配套安装，还是老旧管路的阀门替换，都能很好地满足使用需求。
