螺纹铣床配套泵体支撑安装支架结构

　　在金属切削加工的螺纹铣削工序场景中，切削液供给系统、液压锁紧回路的动力泵单元需要稳定的安装定位载体，这款支架正是为螺纹铣床的泵单元安装设计的专用支撑构件。从实际装机的工况来看，螺纹铣床在加工内、外螺纹的过程中，主轴带动铣刀做高速行星切削运动，床身会传递持续的微幅振动，同时泵单元自身工作时也会产生小幅的往复震颤，这就要求支撑支架既要保证泵体的安装同轴度，又要具备足够的结构刚性来抵消振动带来的连接松动风险，避免泵体管路接口因为长期交变受力出现渗漏、甚至泵轴偏磨的故障。

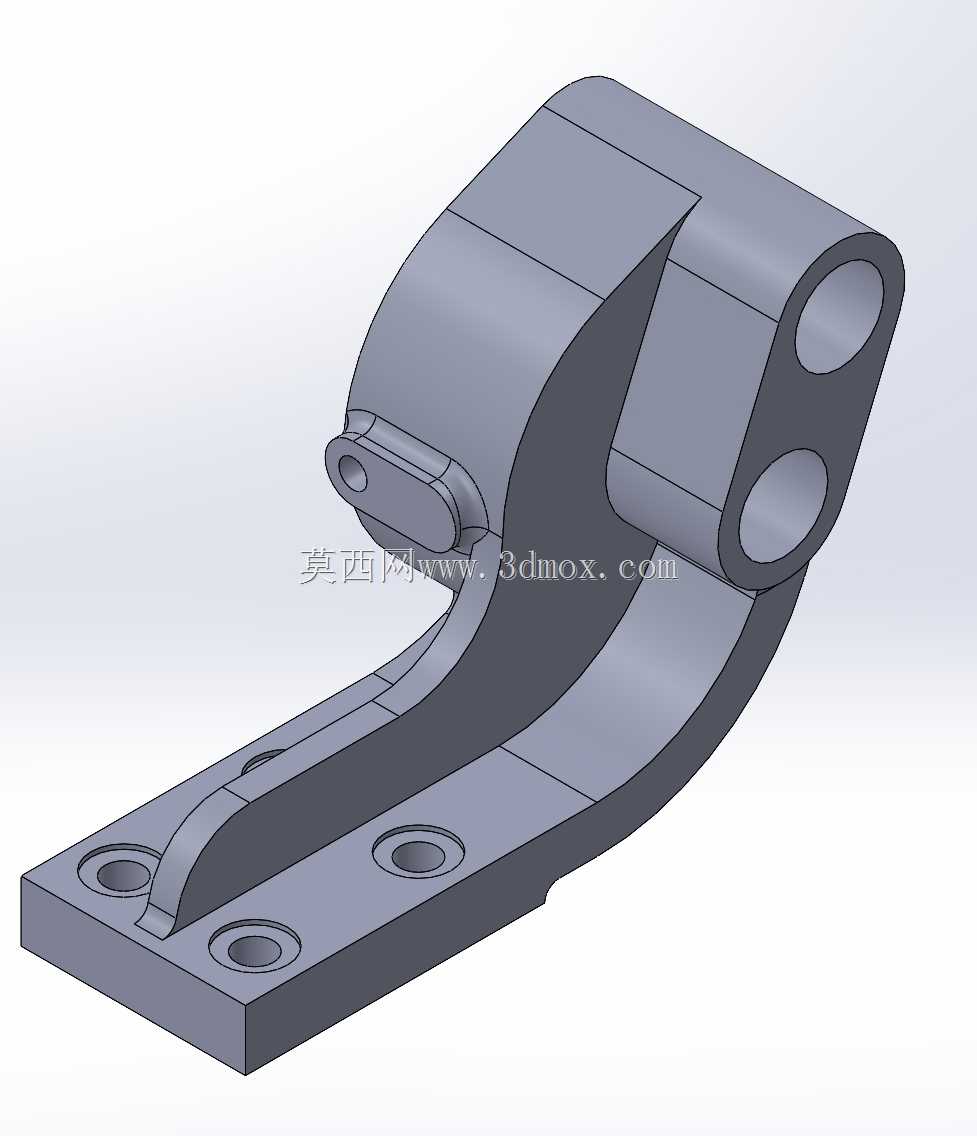

　　从结构设计的逻辑来看，这款支架采用了一体化弯臂式的承载结构，底部为平直的安装底板，底板上开设了四个沉头安装孔，用于将整个支架通过内六角螺栓固定在铣床床身的预留安装平面上，沉孔的设计可以让螺栓头部完全没入底板平面，不会出现凸台干涉泵体周边管路排布的问题，四个安装孔的孔位间距匹配螺纹铣床床身对应安装位的标准螺孔间距，安装时不需要额外做打孔适配，直接对位锁紧即可完成支架的基础固定。弯臂部分采用了变截面的流线型过渡结构，从底板位置向上平滑抬升后延伸出上部的泵体安装座，这种大圆角过渡的结构设计可以有效避免直角连接处的应力集中问题，在机床长期运行的振动工况下，不会出现应力集中导致的支架根部开裂问题，相比直角拼接的焊接支架，一体化的结构抗疲劳强度提升明显，也省去了焊接后去应力、校形的加工工序。

　　上部的泵体安装座设置了两个同轴的贯通安装孔，用于穿设泵体的定位销轴或者连接螺栓，两个孔的同轴度公差控制在0.02mm以内，可以保证泵体安装后主轴与传动系统的对中精度，避免因为安装偏斜导致的泵轴密封件偏磨、传动阻力增大的问题。安装座侧面还预留了一个小型的凸台定位孔，用于安装泵体的防转定位销，防止泵体在工作过程中因为振动出现周向转动，拉扯连接的液压管路或者切削液管路。弯臂的内侧做了内凹的避让空间，这个空间刚好可以容纳泵体下部的接头、线缆以及管路的弯折段，不会出现支架与泵体本体、外接管路的硬干涉，同时也给后期的管路维护、接头拆装留出了足够的操作空间，不需要拆卸整个支架就可以完成泵体管路的检修作业。

　　从安装边界的尺寸适配来看，这款支架的整体高度控制在120mm以内，底板的长宽尺寸为180mm×70mm，安装后不会超出铣床床身侧方的安全防护边界，也不会和铣床的横向进给拖板、行程限位开关产生运动干涉，上部安装座的中心高度匹配螺纹铣床泵单元的标准输出轴中心高，安装后可以直接对接对应的管路接口，不需要额外加装过渡接头或者调整垫片。整个支架的材质选用常用的HT200灰铸铁，这种材质本身具备良好的减振性能，可以有效吸收泵体工作和机床运行传递的振动，降低整机的运行噪音，同时灰铸铁的铸造性能好，适合这种带复杂曲面弯臂的结构成型，毛坯铸造后只需要对安装底板平面、上部安装孔、定位凸台面做少量的机加工就可以达到使用精度要求，加工成本可控，适合批量配套生产。

　　在实际的设备维护场景中，这种一体化支架的故障率远低于焊接式的拼接支架，因为焊接支架的焊缝位置在长期振动下容易出现开焊、变形的问题，而一体化铸造的支架只要安装时螺栓锁紧力矩符合要求，基本可以做到和设备同寿命周期使用，不需要频繁更换。对于设备改造场景来说，这款支架的安装孔位也可以适配多数常规型号的冷却泵、液压辅助泵的安装尺寸，在旧螺纹铣床的泵系统升级改造时，不需要重新加工床身的安装孔位，直接替换原有老旧支架就可以完成新泵的安装固定，大幅缩短设备改造的停机时间。
