户外斜顶遮阳篷支架结构三维设计

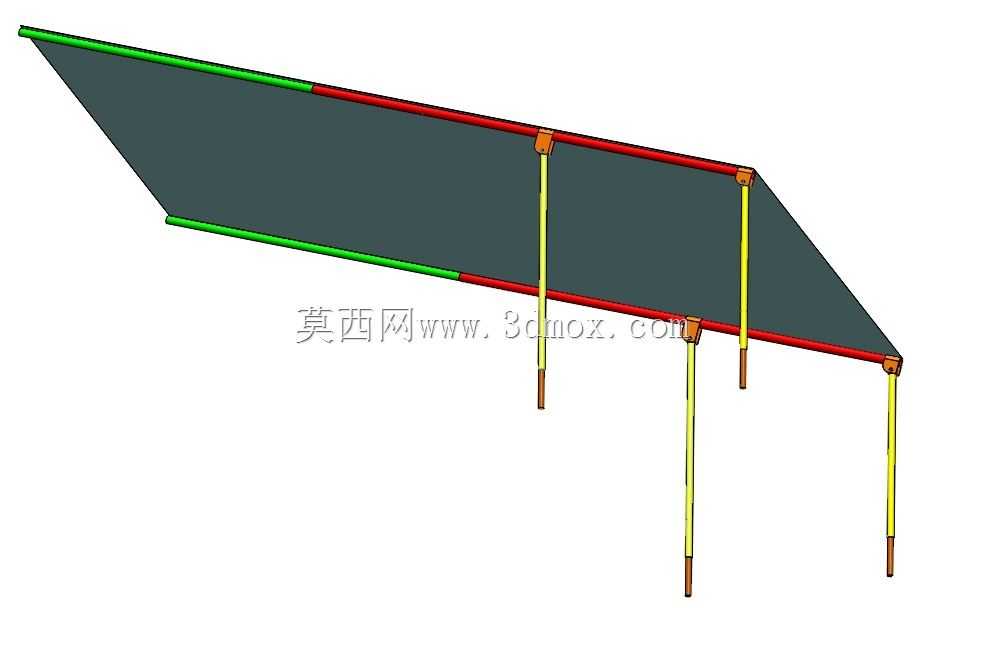

　　该结构为户外斜置式遮阳篷的支撑框架，主要应用于露天商铺外摆区、庭院休闲区、临时活动展位、户外作业工位上方的遮阳挡雨场景，可直接固定于建筑外墙或独立落地架设，为下方区域提供连续的遮蔽覆盖，避免阳光直射或突发降雨对区域内人员、物品造成影响。从结构组成来看，整体采用平行四边形斜置篷面布局，篷面边缘设置两根通长的横向承力杆，分别对应篷体的上下斜边，杆体采用分段配色区分功能段，绿色段为篷布卡装位，内置卡槽结构可将篷布边缘嵌入后压条锁固，避免篷布受风力拉扯出现滑脱；红色段为杆体的结构加强段，壁厚大于卡装段，承担篷面整体的抗弯载荷，防止长跨度杆体受篷布重力、风压作用出现下挠变形。支撑立柱共设置五根，沿下侧横向承力杆均匀分布，

　　立柱主体为黄色圆管结构，底部设置棕色的插装段，可直接插入地面预设的安装套筒内，也可搭配法兰底座通过膨胀螺栓固定于硬化地面，立柱顶端通过橙色的万向转接头与横向承力杆连接，转接头预留15度到30度的角度调节余量，可根据安装现场的日照角度、遮挡范围需求调整篷面的倾斜角度，兼顾不同季节的太阳高度角变化，提升遮阳覆盖的有效范围。设计过程中优先考虑户外工况的抗风性能，篷面整体保持5度到12度的倾斜角度，既可以保证降雨时雨水沿斜面快速排走，避免篷面积水造成载荷骤增，也能降低正面迎风时的风阻系数，减少强风天气下结构整体的受力峰值。横向承力杆与立柱的连接节点处设置有防滑齿结构，角度调整到位后锁紧螺栓即可完全锁止，不会受长期振动、风压作用出现角度偏移。

　　安装边界方面，单组篷体的横向跨度可根据需求在3米到6米区间调整，立柱高度可在2.2米到2.8米范围内伸缩适配，篷面伸出深度固定为2.5米，可覆盖下方约12到15平米的有效遮蔽区域；若需更大覆盖范围，可将多组该结构沿横向拼接，拼接处共用一根支撑立柱，减少安装耗材的同时保证拼接处的密封性，避免出现漏雨缝隙。结构设计时充分考虑拆装便捷性，所有杆件之间均采用快装式插接结构，无需现场焊接作业，仅需配套内六角扳手即可完成整体组装，单人即可在30分钟内完成单组篷架的搭建，适合临时活动场景的快速部署与拆卸转运。篷架的所有外露金属构件表面均做喷塑防腐处理，可适应户外长期日晒雨淋的工况，避免出现锈蚀掉漆问题，延长结构的整体使用寿命。立柱底部的插装段做了收口处理，插入地面套筒后可通过侧面的顶丝锁固，拆卸时仅需松开顶丝即可直接拔出立柱，不会在地面遗留突出的固定件，不影响场地后续的正常使用。
