侧装折叠支撑平板支架结构设计

　　这套结构围绕设备侧壁安装的小尺寸折叠工作台展开，核心是一块矩形承载平板、两根斜向支撑杆以及右侧的竖向安装基座。平板在收起状态下可贴近设备立面，展开后形成水平操作面，适合在生产线旁、检测工位、通讯机柜侧面或维修区域临时放置工具、记录板、小型仪表和手持终端。与独立工作台相比，这种侧挂式结构不占用地面通道，也不需要额外布置桌腿，在设备排布密集、维护空间有限的场景中更有实际价值。

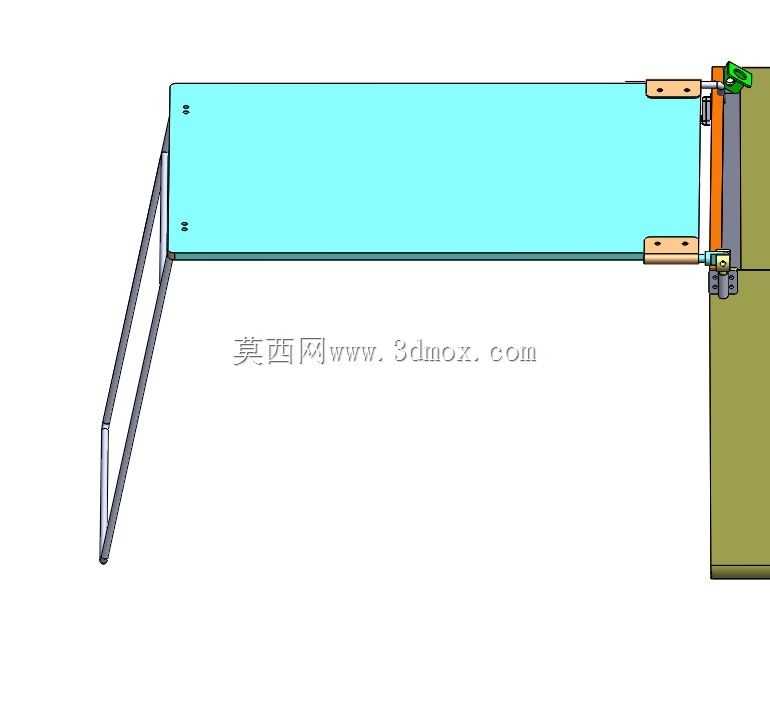

　　从使用动作看，平板绕右侧铰接轴向外翻转，到达水平位置后由斜撑杆承担主要载荷。斜撑杆下端与设备侧部或基座形成支点，上端与平板底部连接，使平板、支撑杆和安装立面构成稳定的三角形受力关系。该布置能减少平板悬臂端下挠，也能避免铰接位置单独承受过大弯矩。图中平板靠近铰接侧设置了浅色连接块，用于传递板面与转动部件之间的载荷；板面上的紧固件位置保留了装配余量，便于在实际加工中调整垫片或更换耐磨件。

　　右侧竖向基座是整个机构的安装边界，模型中可见其沿设备侧壁方向布置，承担支架翻转、锁定和支撑传来的复合力。设计时需要重点关注基座与设备框架之间的连接面，若设备外壳为薄钣金，不宜直接将受力点落在单板上，应在内部增加加强梁、焊接螺母板或型材骨架。铰接轴附近通常会承受反复冲击，轴套、垫片和开口挡圈等小件不能省略，它们能够控制轴向窜动，并降低长期转动后的磨损噪声。

　　平板部分采用薄板加边界约束的思路，外形简洁，便于加工和表面处理。实际工程中可根据载荷选择铝板、钢板或复合板；若用于放置轻便物品，铝板可减轻自重，若用于工具暂放或敲击作业，则应提高板厚并在底部增加折边或衬梁。模型中平板面积较大，展开后远端最容易出现挠度，因此斜撑杆的连接点不宜过度靠近铰链，适当向平板中部延伸，可以显著改善悬臂受力，但也会增加收起时杆件的运动包络，需要在结构强度和收纳空间之间取平衡。

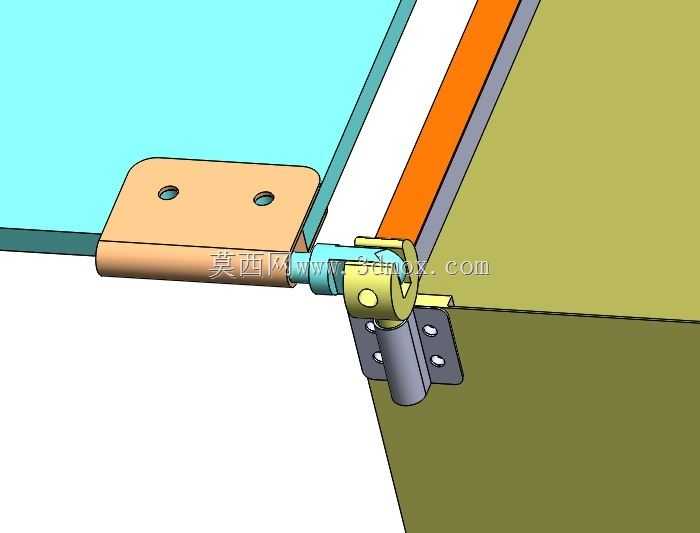

　　折叠机构的关键不只是能转动，而是展开后要有可靠限位。水平承载时，如果没有止挡面，平板可能在受压后继续下翻；收起时，如果没有保持件，平板也会因振动自行摆开。工程上常在铰接座处设置限位块、拉簧、气弹簧、磁吸扣或旋钮锁紧件。模型右侧铰接区域带有小型连接和锁定细节，提示该位置需要同时完成旋转、定位和防松。对于经常开合的工位，建议采用可更换轴套，并让限位受力面避开脆性材料；对于偶尔展开的维修平台，则可使用手动插销或翼形螺钉锁定，结构更直观，维护也方便。

　　安装尺寸方面，需要先确认设备侧壁可用高度、平板展开后的进深以及人员操作距离。侧挂支架展开后会向通道方向伸出，若位于巡检路线附近，应控制板宽和进深，并在边角做倒角或包边，避免人员碰伤。收起后，平板、斜撑杆和基座都应落在设备外轮廓允许的范围内，不能干涉门体开启、线缆插拔、散热风口和相邻设备维护面。斜撑杆在折叠过程中会扫过一定空间，其下端支点与平板铰接点之间的距离决定了杆件角度，也决定了收起厚度；建模时应通过运动草图检查极限姿态，防止杆件与基座螺栓、门板焊缝或电缆桥架发生碰撞。

　　从受力路径分析，板面上的竖向载荷先通过平板传递到两个连接区域：一侧是右侧铰链，另一侧是斜撑杆连接点。斜撑杆将部分载荷转化为沿杆方向的压力，并传递到下部支点；铰链则主要提供竖向反力和水平约束。若两根支撑杆分别位于平板前后边缘，还能抵抗板面扭转，适合放置重心不稳定的工件。若支撑杆只布置在单侧，模型虽然简单，但在偏载情况下容易出现平板扭动，长期使用会让铰接座产生疲劳间隙。

　　该结构还可根据现场需求扩展附件。例如在平板边缘增加挡边，防止圆柱形工具滚落；在板面铺设防静电垫，用于电子元件临时检修；在下方增加折叠气弹簧，使展开过程更平稳；也可在基座上开设长圆孔，方便安装时调节高度。对于通讯设备、检测仪器或移动台车，支架表面应避免突出螺钉，线缆经过区域可设置圆角和理线夹，减少维护时勾挂。

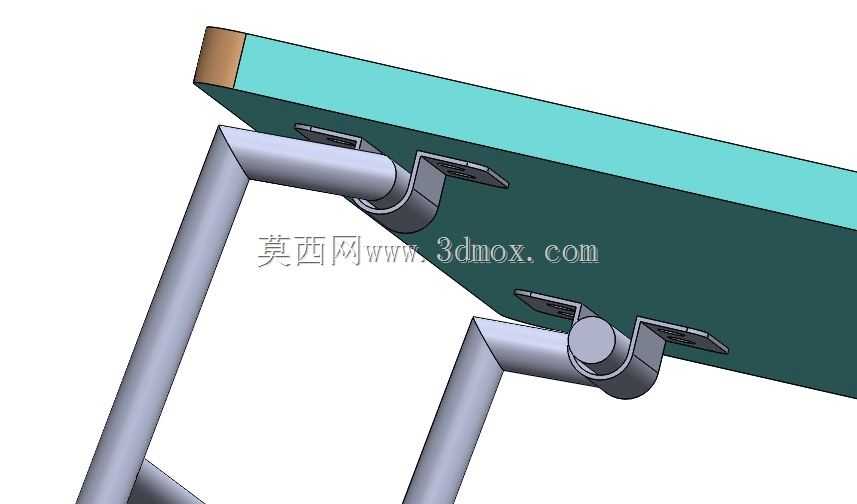

　　三维建模时，应把铰链转轴、支撑杆两端接头和安装基面作为关键配合部位处理，而不是只做出外观形状。平板与连接块之间建议保留真实紧固件，便于检查孔位和装配顺序；斜撑杆两端若使用销连接，需要体现销孔同轴关系和转动间隙；基座上的安装孔应与设备骨架孔位对应，并在工程图中标注孔距、板厚和开角范围。运动检查中，要分别验证完全收起、完全展开和中间过渡三个状态，确认杆件不会死点锁死，也不会在展开位置失去支撑。

　　整体来看，这套折叠支架强调的是有限空间内的临时承载能力。它不靠复杂传动实现功能，而是通过铰链、斜撑和限位件之间的几何关系获得稳定支撑。设计时只要把安装基面加强、展开限位可靠、运动包络控制好，并根据实际载荷确定板厚和杆径，就能在设备侧部形成一个轻便、可收纳且不占地面面积的操作平台。
