多按键透明壳体通讯控制盒内部结构

　　该结构展示的是一种带透明外罩的多按键通讯控制盒，内部同时容纳操作按键、电路板、继电器或接口模块、接线端子以及局部电源/信号元件，适合用于小型通讯终端、设备状态指示盒、工位信号采集器、实验台控制面板等场景。模型以剖切和透明显示的方式呈现壳体内部布局，使设计者能够直接观察元件之间的相对位置、走线空间、固定方式以及外壳壁厚关系，对于电子控制类产品的结构评审和装配干涉检查具有较强参考价值。

　　从实际用途看，这类控制盒通常安装在桌面、设备侧壁或控制柜面板附近，操作人员通过顶部一排不同颜色的按键完成功能选择、通道切换、状态确认或复位等动作。彩色按键不仅承担输入功能，也可通过颜色区分不同操作含义，例如启动、停止、报警确认、模式切换等。盒体内部的电路板负责信号处理与接口转换，侧边或底部的接线端子用于外部线缆接入，圆形元件则可能对应蜂鸣器、旋钮、电源接口或指示组件。整体结构强调人机操作便利性与内部电气元件的有序集成。

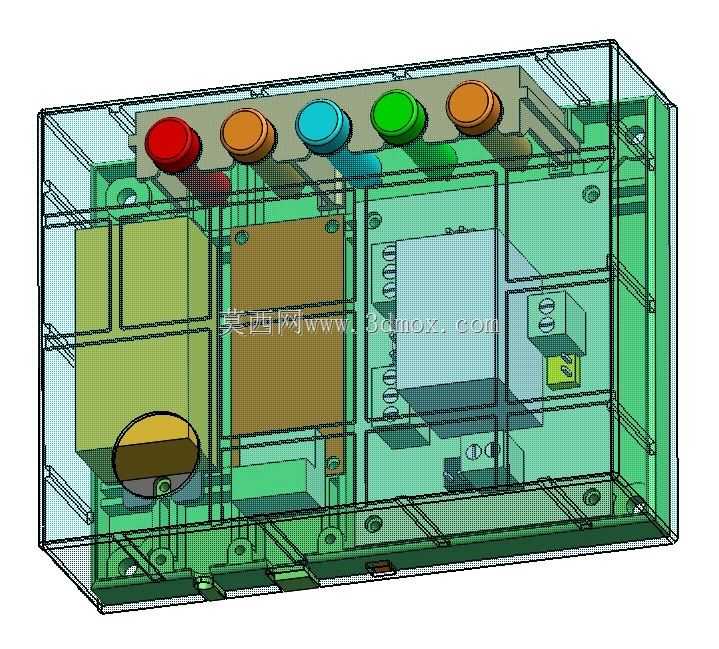

　　外形上，产品采用近似长方体的封闭盒体，外壳边缘带有轻微倒角，底部和侧壁设置有螺钉柱、定位筋、卡扣槽以及加强结构。透明外罩能够在不拆卸壳体的情况下观察内部装配状态，便于教学演示、样机验证和维护检查。顶部按键沿长度方向排成一列，按键孔位与内部开关位置一一对应；按键帽高出壳体表面，周围预留按压行程空间，避免帽沿与面板摩擦。壳体内部通过竖向隔板和限位筋划分出多个区域，将电路板、较大体积模块和接线位置分隔开，既可以减少元件相互干扰，也能提高壳体刚性。

　　安装边界方面，盒体底部预留了固定孔和支撑面，可通过螺钉固定在平板支架或设备安装面上；侧壁与底部之间保留线缆弯曲和端子接线空间，外部导线进入后不应直接压在电路板焊点上。建模时需要重点控制外壳内壁与最高电子元件之间的安全间隙，按键中心与开关轴心的同轴度，以及螺钉柱根部与PCB边缘的距离。若用于批量生产，透明罩可采用透明塑料件，内壁需考虑拔模斜度和浇口位置；不透明底座则可通过筋位增加承载能力，同时避免壁厚突变造成缩痕。

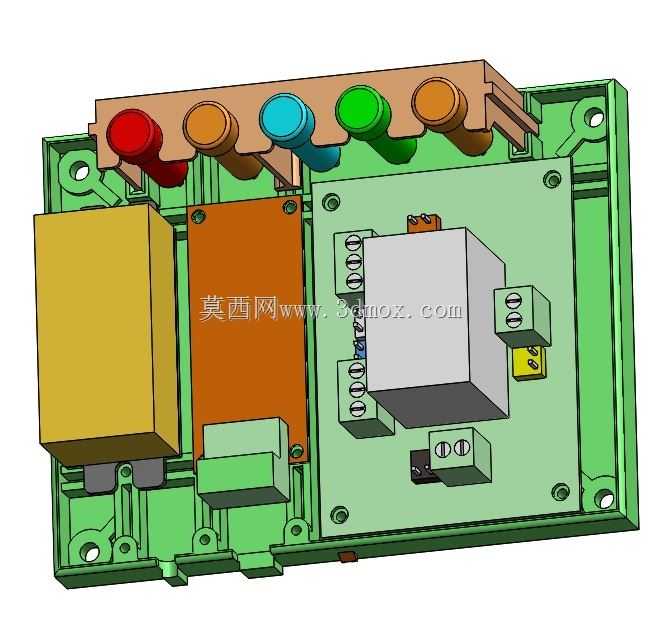

　　结构设计思路上，该模型并非只追求外观造型，而是把电子元件堆叠、操作件布置、装配顺序和维护可达性放在同一空间内校核。电路板下方设置支撑柱，使板件与底壳保持间隙，便于焊接脚、连接器和底部元件避让；较大模块周围设置限位挡筋，减少振动工况下的位移；端子附近保留螺丝刀操作空间，使接线动作不会被外壳或相邻元件阻挡。按键区域下方对应微动开关或轻触开关，按键帽与开关之间需保留稳定接触关系，按压时力应尽量沿开关轴线传递，避免偏载导致卡滞。

　　在工程应用中，此类盒体还需要结合防护等级、散热条件和电磁兼容要求进行细化。若安装在普通室内环境，透明罩与底座之间可采用卡扣加螺钉的组合方式，保证拆装方便；若现场粉尘或湿气较多，则需在配合面增加密封槽，并在进线位置设计防水接头或线缆密封结构。对于内部发热量较小的通讯控制电路，可依靠壳体自然散热；若功率模块持续工作，则应在壳体侧面增加通风孔或预留散热片安装位置。

　　三维结构中可以清楚看到内部模块并非简单平铺，而是根据元件高度、接线方向和操作频率进行分区：高频操作的按键布置在顶部易触达位置，接线端子靠侧边布置以缩短外部线缆路径，电路板位于中部并通过支柱固定，大型元件占据独立腔室。这种布局有利于缩短装配工时，也方便后期故障排查。对于结构工程师而言，该模型可作为小型电子控制盒壳体设计、按键面板排布、PCB限位固定、透明护罩建模和装配空间检查的参考样例。
