通讯终端内置功能模块防护壳体结构

　　这套结构面向小型通讯终端内部的功能模组装配场景，常见于便携通讯设备、车载通讯扩展单元、工业现场信号采集终端这类需要把核心电路与外接接线端整合在有限舱位里的产品。日常使用中，这类模组既要承载板载功能元件，又要给现场布线留出可靠的接线位置，同时还要在设备外壳内部避免和周边结构发生磕碰、短路，壳体的设计直接决定模组在整机里的装配稳定性与长期运行可靠性。

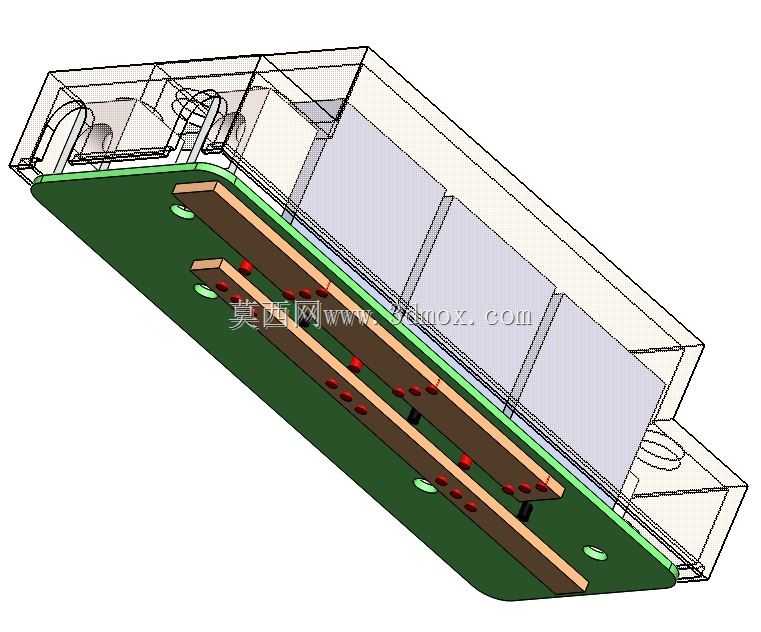

　　从实际装配逻辑来看，绿色PCB板作为整个模组的承载基底，板上排布了三块并排的方形功能元件，这类元件多为信号处理相关的核心组件，排布方向顺着模组长轴延伸，尽可能压缩横向占用宽度。电路板两端预留了对应安装孔位，和壳体上的定位柱一一配合，装配时电路板先落入壳体底部的限位槽，孔位对准定位柱后即可完成初步定位，不需要额外调整板件位置，能有效避免装配过程中板件偏移导致元件和壳壁干涉。

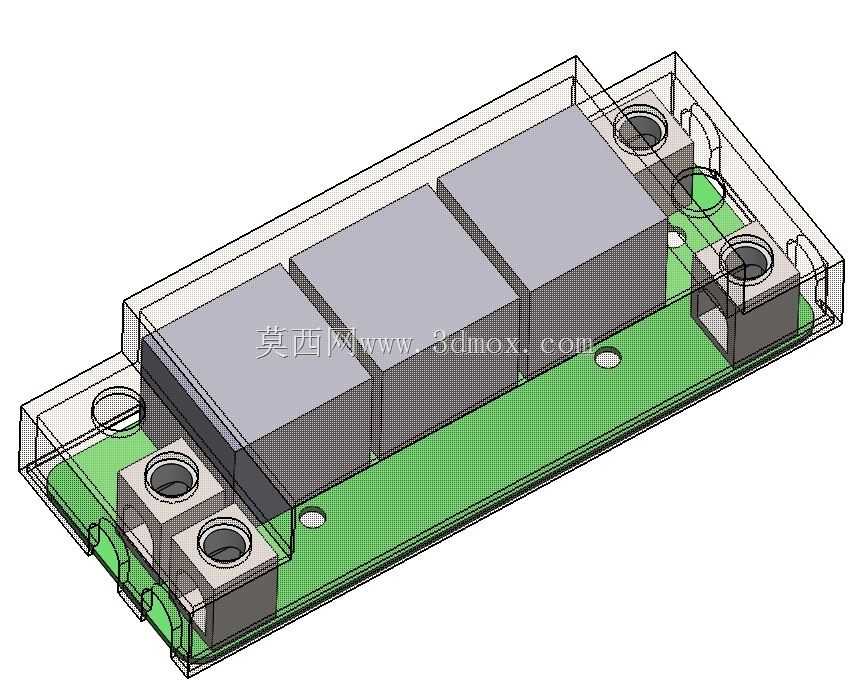

　　模组两端设置的外露接线端子采用块状金属基座搭配轴向接线孔的结构，端子基座嵌装在壳体端部的预留卡槽内，接线孔轴线垂直于电路板板面，现场布线时线缆端头可以直接从端子上方插入锁固，不需要在模组侧面额外预留操作空间，很适合整机内部舱位紧凑、侧向操作空间不足的安装场景。端子的金属部分和壳体之间设置有绝缘隔离结构，避免接线过程中金属导线误触电路板焊点造成短路，同时端子基座的卡槽做了防转设计，锁线时端子不会跟着拧紧力矩转动，保护电路板上的焊接引脚不受扭力拉扯。

　　外部防护壳体采用薄壁围合结构，侧壁沿着电路板和核心元件的外轮廓走形，在三块方形功能元件的上方形成完整的遮挡围壁，既可以阻挡整机装配时其他零部件磕碰板上元件，也能避免设备内部散落的金属碎屑、灰尘直接堆积在元件引脚之间。壳体在对应接线端子的位置做了开口避让，端子的接线面完全露出，不影响外部线缆接入；壳体四角的安装通孔做了沉台设计，固定螺丝穿过沉台后可以直接锁入整机内部的安装支架，螺丝头部完全沉入沉台内，不会突出壳体表面占用额外高度空间。

　　设计过程中首先要锁定的是整机留给该模组的安装边界：模组整体呈长条状布局，长度方向顺着整机内部的空余槽位排布，宽度方向控制在三块方形元件的排布宽度加上两侧壳壁厚度，高度方向同时容纳电路板、板上元件以及接线端子的总高度，壳体顶面和最高的元件表面之间预留有均匀的安全间隙，避免整机受挤压时壳壁直接压到元件本体。电路板上除了固定孔之外，还预留了多个小型定位圆孔，这些孔位一方面可以作为生产测试时的定位基准，另一方面也能在后续功能迭代时加装额外的固定卡扣，适配不同版本的板件布局。

　　壳体侧壁的厚度根据模组的受力场景设定，日常装配中壳体主要承受螺丝锁附的压力以及周边线缆的轻微挤压，不需要过高的结构强度，薄壁设计既可以减轻模组整体重量，也能给内部元件让出更多空间。壳体边缘和电路板接触的位置做了窄边承托结构，电路板放入后承托边托住板件底面，不会让板件直接悬空，设备受到振动时电路板不会出现大幅形变，避免板上焊点因长期振动出现松脱。

　　在整机内部安装时，这套模组可以顺着设备内壁的导轨槽滑入预设位置，端部的接线端子刚好对准设备外壳上的布线过孔，现场接线时不用拆开整机其他部件，直接从过孔处就能操作端子螺丝。壳体的围合结构还能起到一定的布线梳理作用，外接线缆接入端子后可以顺着壳体外侧的走线槽排布，不会散乱搭在电路板上方，后期维护拆解时也不会因为线缆勾挂带坏板上元件。针对工业现场使用的场景，壳体结构还可以在侧壁预留透气槽位，避免模组长期运行时元件产生的热量积存在封闭壳体内，热量可以通过槽位自然散出，保障功能元件工作在合理温度区间。
