偏心回转联动铰接支座结构

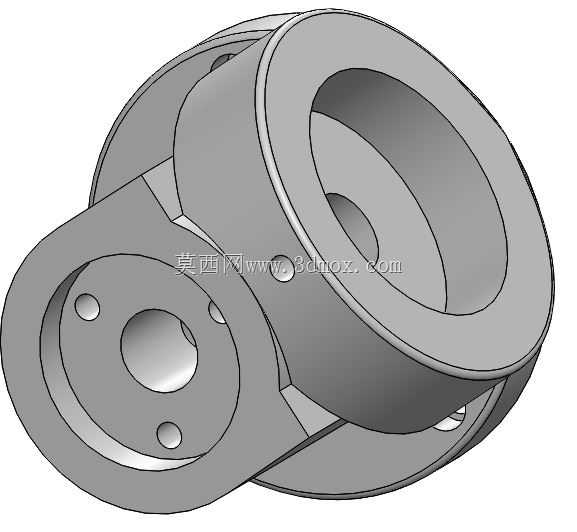

　　在小型工装夹具、可调角度支撑平台以及便携设备的角度调节机构里，这类双回转体偏心铰接结构承担着核心的角度变位与载荷传递作用。日常产线调试中，经常遇到需要让两个安装面在一定夹角范围内连续偏转、同时还要保证铰接位置同轴度不跑偏的工况，常规合页只能绕单一固定轴转动，无法适配两个安装基准存在偏心距的布局，而该结构通过两个带法兰盘的筒状回转体交叉嵌套，把铰接转轴藏在两个筒体的相交区域，既让出了中心走线或者穿装紧固件的通孔空间，又让两侧的安装法兰可以各自对接外部构件。从结构细节来看，两个外露的法兰端面上都加工了沿圆周均布的沉头安装孔，孔位避开了筒体内部的空腔壁厚，拧入紧固螺钉之后，螺钉头部完全沉入端面以下，不会在法兰贴合面留下凸起，

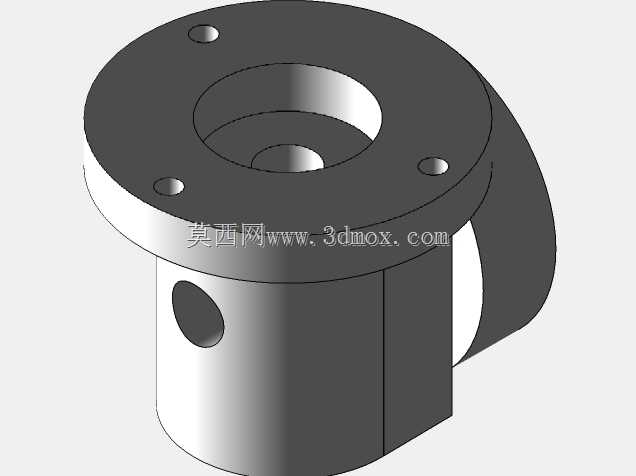

　　保证外部对接的平板或者支架可以完全贴紧法兰端面，不会出现点接触导致的支撑刚性下降。其中直径更大的主筒体内部做了阶梯通孔设计，大端的内孔预留了足够的空间，可以嵌入衬套、阻尼环或者小型扭簧，在铰接转动的时候提供摩擦阻尼，让调整好的角度可以在无额外锁止的情况下悬停；小端的内孔直接贯通到另一侧法兰，既可以作为铰接销轴的穿装通道，也能让设备内部的线缆、细气管从回转中心穿过，避免机构反复偏转的时候管线被反复弯折拉扯。设计阶段首先要敲定的是两个筒体的中心偏心距，这个尺寸直接决定了两侧安装面的极限摆角范围：偏心距过小，两个法兰在转动到极限角度时会发生外缘干涉，实际可用的偏转角度不足；偏心距过大，铰接位置的力臂会被拉长，

　　承受侧向载荷的时候筒体相交处的弯曲应力会快速上升，长期交变载荷下容易在焊接或者一体成型的交接位置产生疲劳裂纹。建模时两个筒体的相交区域必须做完全的布尔合并，内壁的相贯线位置要预留不小于三毫米的圆角过渡，避免应力集中，很多新手在做这类偏心回转结构时容易忽略相贯处的壁厚校验，只保证外侧筒体的名义壁厚，相交重叠区域的局部壁厚会被掏空，实际受力时很容易出现局部变形。安装边界方面，两侧法兰的外圆直径决定了对接构件的最小安装尺寸，法兰端面上的孔位圆周直径要和外部支架的预留孔位完全匹配，安装时铰接销轴从一侧小法兰的中心孔穿入，贯穿两个筒体的同轴回转段之后在另一端用卡簧或者锁紧螺母限位，销轴和筒体内孔的配合间隙控制在0.02到0.05毫米之间，

　　间隙太小转动时会出现卡滞，间隙太大则铰接处会出现窜动，影响角度调节的重复定位精度。这类结构在实际产线里常被用在小型检测设备的探头角度调节架、手持作业工具的偏转连接座、自动化设备的翻盖支撑机构上，相比分体式的合页加转接板方案，一体成型的双筒铰接支座省去了多个零件拼接的装配误差，整体刚性更好，同时中空的结构也给内部走线提供了便利，不会让管线外露影响设备外观和操作安全。在做结构校核的时候，重点要关注筒体相交位置的截面强度，当法兰端承受垂直于端面的偏载时，力会沿着筒体壁传递到相贯区域，这个位置的截面形状不规则，需要通过有限元分析确认应力分布，必要时可以在相贯处的外侧增加三角形加强筋，就像图中两个筒体之间露出的斜向加强结构，用最小的重量增量提升交接位置的抗扭和抗弯能力，同时加强筋的位置要避开法兰端面的安装孔投影区域，避免钻孔时加工到加强筋导致孔位壁厚不均。
