12V双出轴微型直流驱动电机

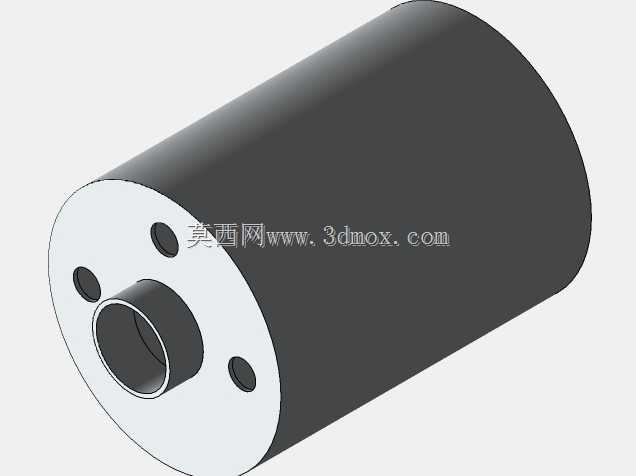

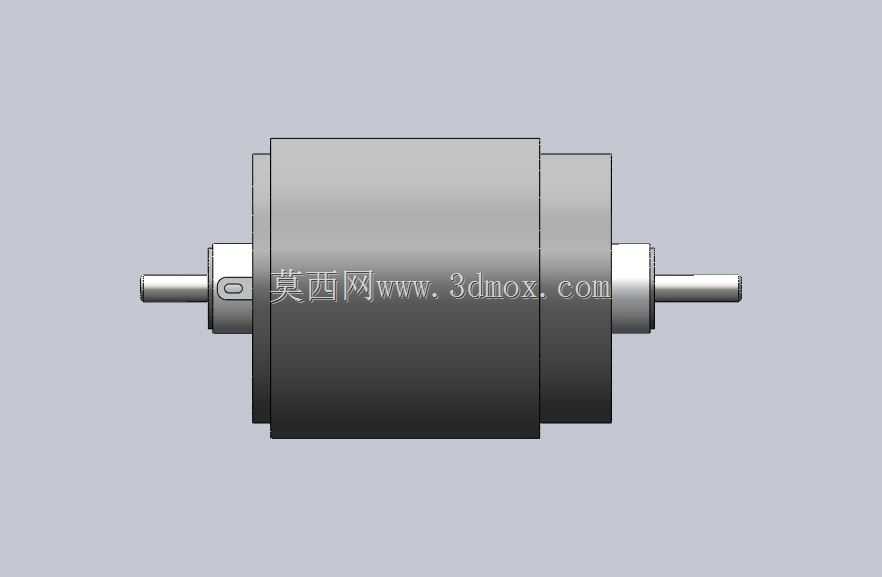

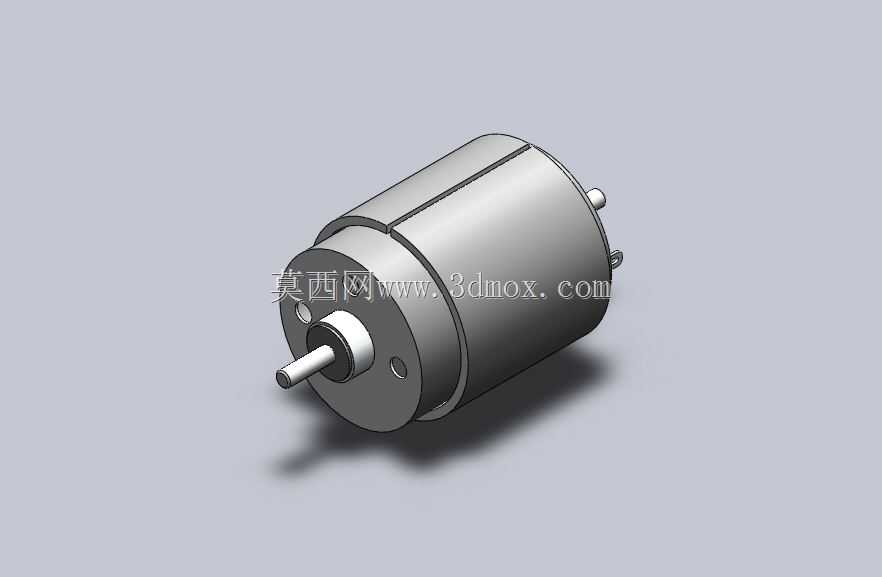

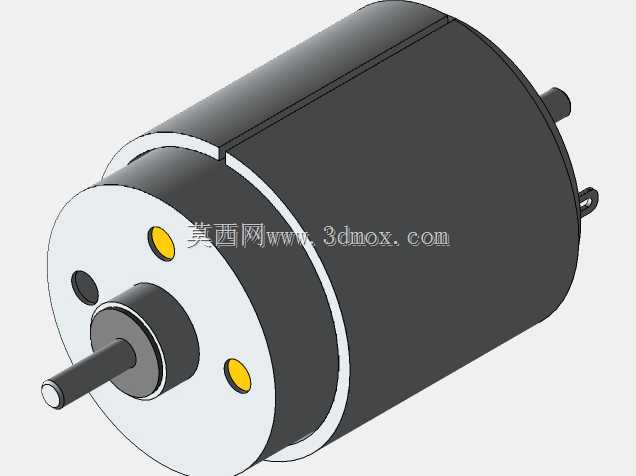

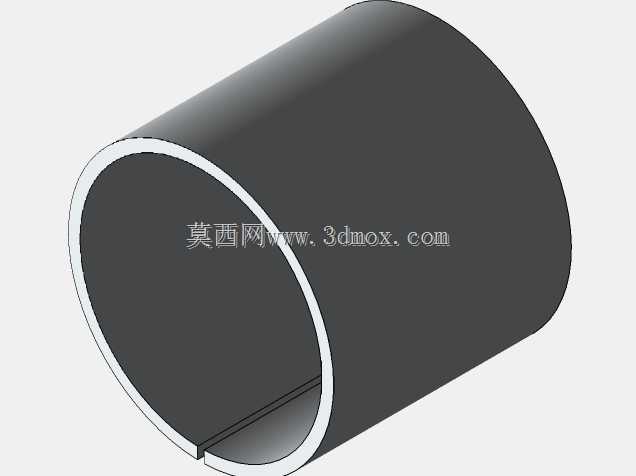

　　这款12V微型直流电机采用双侧对称伸出轴的结构布局，在小型动力执行场景中有着很明确的适配定位。日常做小型自动化模组、教学实验台、便携传动装置的结构设计时，经常会遇到单侧出轴电机无法同时对接两侧负载的情况：比如轴一端要连接减速齿轮组传递扭矩，另一端需要加装编码盘做转速反馈，或是一侧接同步带轮驱动滑台、另一侧预留手轮接口做手动调试，双出轴的构型就可以省去额外加装轴套、外接延长轴的改装工序，避免后配延长轴带来的同轴度误差、连接松动问题。从整机结构来看，电机主体采用阶梯式圆柱机壳设计，中段大直径腔体用来容纳电枢绕组、永磁定子与换向组件，两端直径收窄的端盖部位集成轴承室，转轴从两端端盖中心同轴穿出，轴端做了光轴加工，

　　可直接搭配紧定螺钉式联轴器、顶丝同步轮或者小型夹头完成负载对接。机壳的阶梯台阶并非随意设计，大直径段一方面可以扩大内部定子的安装空间，在限定的机身长度下提升磁钢有效作用面积，保障低电压下的输出扭矩；另一方面台阶面可以作为轴向安装定位面，在设备安装板上加工对应沉孔，将电机筒体嵌入安装位后，台阶端面贴合安装板侧壁，既可以限制电机轴向窜动，也能分担转轴受到的径向载荷，避免仅靠侧边支架夹持筒体出现的滑动偏转问题。在安装边界的考量上，圆柱型机身的固定方式相比方形法兰电机更加灵活，空间狭窄的设备腔体里，可以选用环抱式管夹支架固定机壳，不需要在电机本体上加工安装孔位，适配不同安装间距的支架孔位；如果设备面板有预留法兰接口，

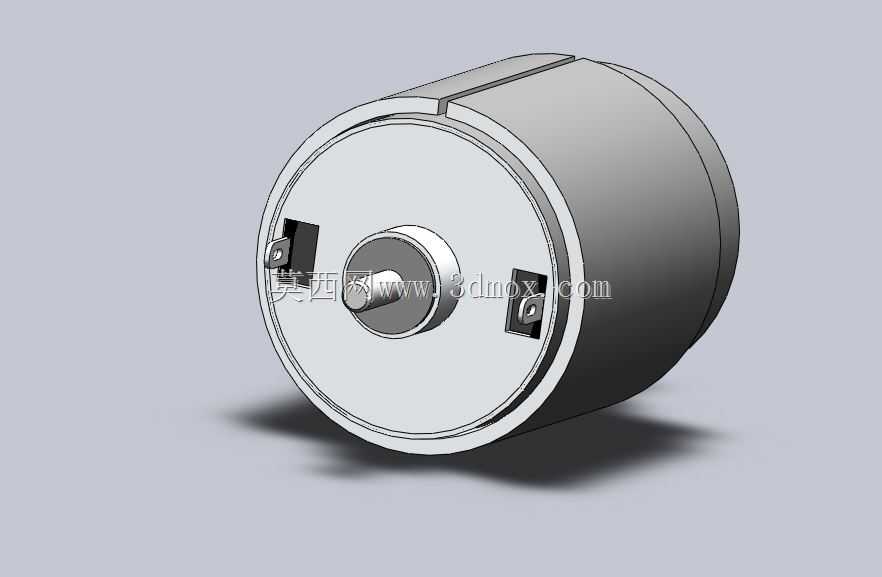

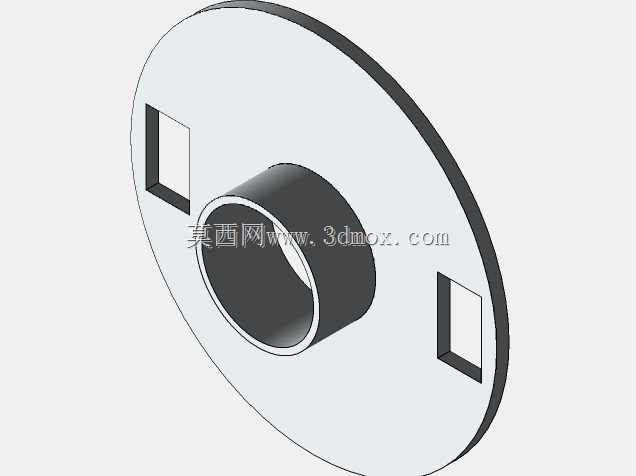

　　也可以在端盖侧加装适配法兰盘，通过端盖上的预装螺孔完成端面固定，两种安装方式都能保证转轴与负载传动件的同轴度要求。双侧出轴的轴伸长度、轴径保持一致，设计传动链路时不需要区分主动侧与从动侧的轴参数，选型配套联轴器时可以统一规格，减少物料种类。实际应用场景里，这类低压直流电机常被用在小型移动机器人的差速驱动模组、桌面级绕线设备的旋转主轴、智能小车的动力输出、小型阀门的电动执行机构、教学用机械传动演示台上面，12V的供电电压适配常见的铅酸电池、锂电池组以及桌面直流电源，配套调速器就可以实现宽范围转速调节，搭配减速箱还能进一步放大输出扭矩，满足低速大负载的拖动需求。从结构设计的细节逻辑来看，电机两端的轴承室保持同轴加工，

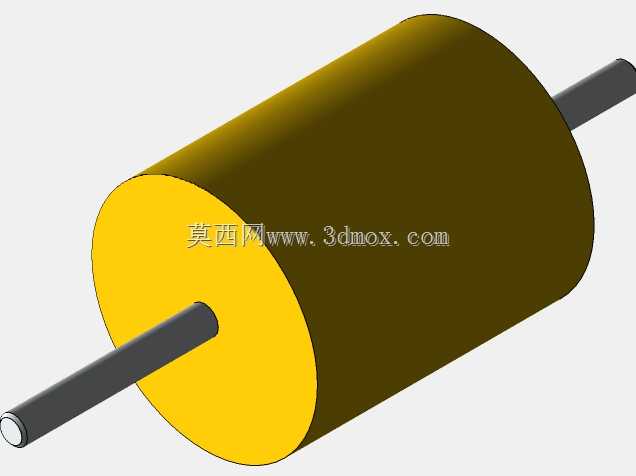

　　双出轴的转轴为整体式加工件，不存在拼接轴的同轴度误差，高速运转时两端轴的径向跳动量可以控制在很小的范围，当两端轴都挂载传动件时，不会因为轴的偏摆带来额外振动、噪音。机壳表面的光滑圆柱面既方便加工时的车削成型，也利于工作时的表面散热，电机持续运行产生的热量可以通过筒体表面直接向周围空气散出，在封闭设备腔体内也可以通过环抱支架将热量传导到设备钣金外壳上，扩大散热面积。做三维结构装配时，这款电机的外形轮廓规整，没有突出的接线盒、异形凸起，在紧凑的设备布局里可以充分利用圆柱周边的空间，布线时供电引线可以从端盖侧边引出，顺着机壳外壁走线固定，不会和周边运动部件发生干涉。不同于单出轴电机需要在非轴伸端额外预留空间安装反馈元件，这款电机的非驱动侧轴端可以直接安装遮光片、磁钢，配合光电传感器、霍尔元件完成转速、转角的检测，不用额外定制加长轴，大幅简化了闭环调速模组的结构设计，对于需要做速度闭环、位置半闭环控制的小型设备来说，这种原生双出轴的结构可靠性远高于后期改装的延长轴结构，也减少了装配时的调校工作量。
