FPV竞速穿越机外转子无刷动力电机

　　做穿越机动力总成选型和机架布局校核时，这类外转子无刷电机是整套飞行平台里最核心的执行部件，直接决定整机推重比、油门响应线性度、飞行续航余量以及机架振动水平。该款电机面向RC FPV竞速与花飞场景开发，适配6S高压锂电供电体系，提供1860KV、2020KV、2420KV三档转速常数可选，不同KV档位对应不同桨叶匹配逻辑：低KV档位适配大尺寸长螺距桨，追求长续航与平缓油门手感；高KV档位适配小尺寸竞速桨，可输出更高瞬时拉力，满足赛道急加速、急停机动的动力需求。

　　从结构设计逻辑来看，该电机采用航模无刷电机经典的外转子布局，定子绕组固定在中空电机底座上，旋转外壳集成永磁磁钢与桨叶安装座，运转时外壳连带螺旋桨同步旋转。外转子方案的核心优势在于转子转动惯量更大、扭矩输出区间更宽，相比同重量内转子电机，在中低油门区间就能输出充足拉力，非常契合穿越机频繁变油门、瞬时大拉力输出的飞行特性。电机定子采用12槽14极的极槽配合方案，这一配比是当前多旋翼航模动力的成熟选型，齿槽转矩更低，运转平顺性好，配合高牌号硅钢片叠压定子与耐高温漆包线绕组，可承受大电流持续输出，绕组温升控制在合理区间，避免长时间满油飞行出现磁钢退磁、绕组绝缘老化问题。

　　安装边界与外形尺寸是机架结构设计阶段必须优先锁定的参数，该系列电机定子直径为22.6mm，适配标准22XX系列电机安装孔位，电机底座采用16mm孔距的M3螺纹安装孔，可直接匹配市面上绝大多数5寸竞速穿越机的机臂安装位，无需额外打孔或转接。电机轴采用中空钛合金轴设计，轴径6.5mm，轴向长度对应22.6-6.5规格，中空轴一方面降低转子整体自重，减小转动惯量带来的油门迟滞，另一方面可兼容快拆桨座结构，桨叶更换无需拆卸电机主体，外场维护效率大幅提升。电机整体径向最大尺寸约28.49mm，轴向总高度30.6mm，布局时机臂预留的电机安装槽宽度需大于30mm，轴向方向要保证电机顶部桨座与机臂上表面留有足够间隙，避免螺旋桨旋转时剐蹭机臂走线或机架结构件。

　　实际工况层面，该电机适配4-5S至6S锂电供电，10V电压下空载电流约1.7A，满油门持续工作电流可达46A，最大瞬时拉力接近970g，单电机满油拉力足以支撑整机推重比超过10:1，完全满足竞速穿越机垂直爬升、破风飞行的动力冗余。内部绕组内阻控制在34mΩ，低内阻设计可减少大电流下的铜损发热，电能转换效率更高，相同电池容量下可获得更长的飞行时间。电机外壳采用CNC加工铝合金材质，表面做阳极氧化彩色处理，既提升外壳散热面积，帮助绕组快速将热量传导至外界空气，也具备较高的结构强度，炸机时可抵御一定程度的冲击，避免外壳变形卡滞转子。

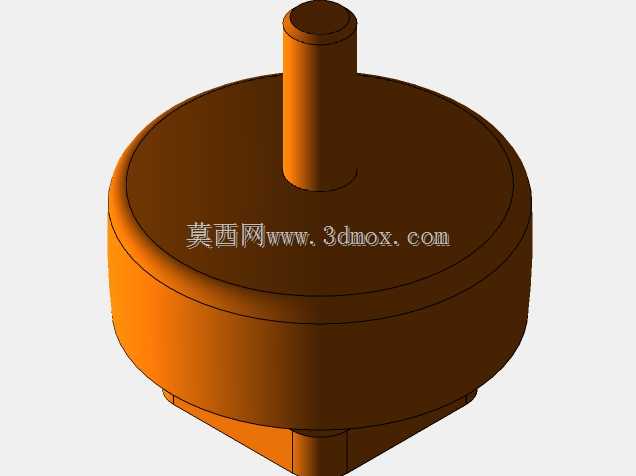

　　三维建模过程中需重点还原的结构细节包括：底座的四个安装沉孔位置与深度、定子绕组的绕线排布空间、转子磁钢的嵌装槽位、中空轴的轴向通孔、顶部桨座的螺纹规格与防松卡槽，同时要准确还原电机外壳的散热开孔造型，这些细节直接影响后续整机装配干涉检查：比如机臂内部走线是否会和电机底座凸起干涉、桨叶安装后动平衡余量是否足够、电机电调接线的出线方向是否合理。在整机动力学仿真阶段，电机的重量分布、转子转动惯量参数也会直接影响飞控PID调参的初始基准，精准的三维模型可帮助结构工程师在开模或装机前就完成动力匹配校核，减少物理样机的试错成本。这类电机不仅应用于FPV竞速无人机，也可适配小型多旋翼航拍平台、桌面级动力测试台、小型仿生飞行器的动力输出单元，是小型无人飞行器动力系统里通用性极强的核心部件。
