平头十字槽木螺钉紧固件结构设计

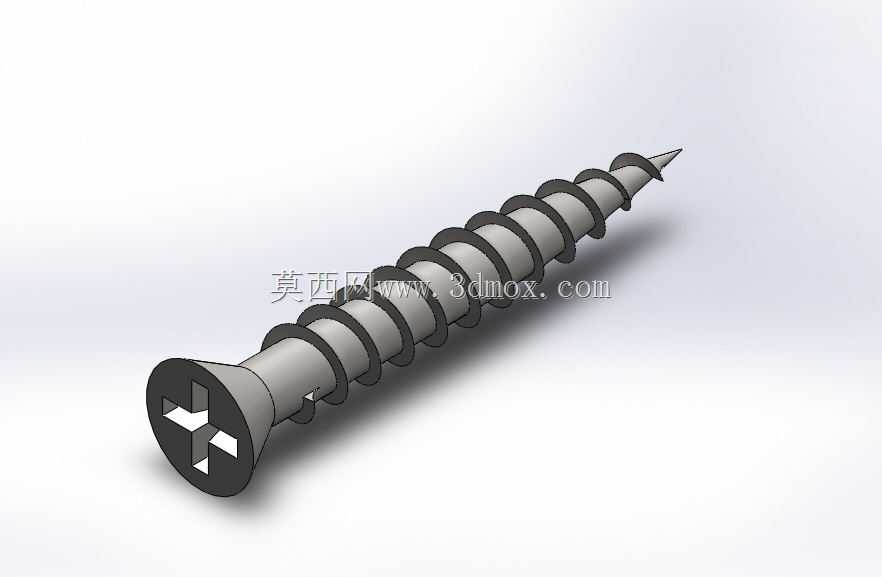

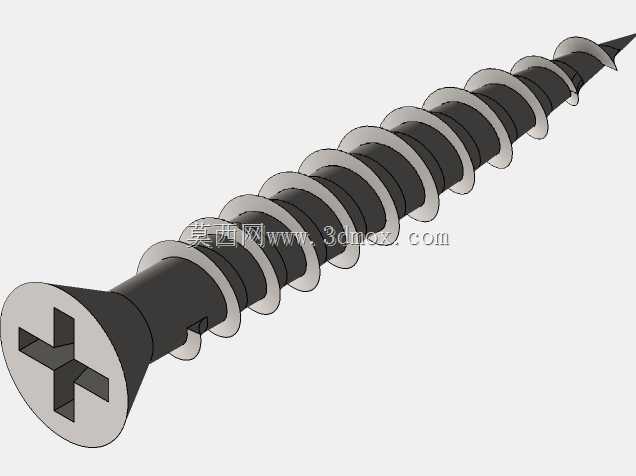

　　这款沉头十字槽木螺钉的三维结构，围绕木质基材连接这一最常见的装配场景展开，整体几何特征完全贴合实际木工作业里的拧入受力与安装需求。螺钉总长度设定为26mm，螺纹公称螺距控制在2.00mm，选材对应1020低碳钢，这类材料在冷镦成型螺钉坯体时塑性表现稳定，后续渗碳或表面淬硬处理后，螺纹牙尖能够获得足够硬度，拧入木材时不会出现牙型卷边、崩断的问题，同时钉芯保留一定韧性，受横向剪切载荷时不容易发生脆性断裂。

　　从头部结构来看，采用90度标准沉头锥面设计，安装完成后钉头可以完全沉入木材预钻的沉孔内，连接件表面保持平整，不会出现钉头凸起刮蹭、影响后续饰面板贴合或者漆面打磨的问题。头部驱动槽选用十字槽构型，相比一字槽，十字槽在电动批头拧入时对中性更好，批头与槽口的接触面积分布在四个方向，传递扭矩时槽口侧壁受力均匀，高速拧入过程中不容易出现滑牙、跳刀的情况，这一点在批量家具装配、木结构现场施工里优势非常明显——工人使用充电式电动螺丝刀连续作业时，不需要频繁调整批头咬合角度，装配效率能得到明显提升。

　　螺纹段的设计完全适配木材的纤维特性：牙型轮廓锋利，牙高占钉杆直径比例较高，螺距2mm的参数选择，兼顾了拧入速度和握持力。如果螺距过大，单圈螺纹切入木材纤维的深度虽然增加，但每旋转一圈进给量太大，容易把木材纤维整体扯碎，导致孔壁周围木材开裂，尤其在靠近木材边缘、节疤位置拧入时，劈裂风险会大幅上升；如果螺距过小，拧入相同深度需要旋转更多圈数，装配耗时增加，同时过密的螺纹会把孔内木材纤维切削成细碎木屑，无法形成螺纹与木质纤维的咬合嵌合，长期受拉时容易出现松脱。当前2mm螺距下，螺纹旋入过程中会逐步把木材纤维向孔壁周边挤压，形成和螺钉牙型完全匹配的内螺纹纹路，干燥后的木材纤维会紧紧包覆在螺纹牙侧，抗拔握钉力可以达到稳定的设计指标。

　　钉杆末端采用尖锐的锥形导向端，尖端收敛角度经过优化，不需要在木材上预先钻制全深引导孔，仅在硬木场景下钻制直径略小于钉杆的浅定位孔，就可以直接对准位置拧入，尖端最先刺入木材表面时能够自动定心，不会在板面打滑偏移，保证安装位置精度。

　　在实际应用场景中，这类螺钉覆盖了家具柜体拼接、室内装饰龙骨固定、木门门套安装、户外木结构护栏临时固定等多个工况。沉头结构允许两块叠合的木板在锁紧后，钉头完全隐藏在沉孔内，后续可以用腻子填补沉孔再做漆面处理，外表面完全看不到紧固件痕迹，满足家具外观面的装配要求。建模过程中，螺纹部分采用螺旋扫描切除的方式生成连续牙型，每一圈螺纹的起始、收尾位置都做了平滑过渡，没有尖锐的几何断点，导入工程分析环境后可以直接划分网格，模拟拧入过程中木材孔壁的应力分布，验证不同基材密度下的抗拔承载力；头部沉头锥面与钉杆的衔接位置做了圆角过渡，避免热处理时该截面位置出现应力集中，导致装配拧紧时头部从钉杆衔接处断裂。

　　安装边界方面，需要注意螺钉拧入底层木材的有效深度不应小于18mm，才能保证足够的螺纹咬合圈数；当连接总厚度超过螺钉长度减去尖端3mm的有效握持段时，需要更换更长规格的螺钉，避免螺纹仅咬合表层薄板，受载后直接脱出。十字槽的深度设计兼顾了批头插入深度和钉头结构强度，槽底保留的金属厚度足够传递额定拧紧扭矩，不会因为槽过深导致头部顶端壁厚过薄，拧紧时出现头部胀裂。1020碳钢的材质属性也决定了这款螺钉适合室内干燥环境使用，如果用于户外潮湿场景，后续可以在模型基础上追加镀锌、达克罗表面处理的对应图层，匹配防腐使用需求。整个模型的几何尺寸完全互换，对应国标沉头木螺钉的安装孔位规范，设计人员在装配体中调用该模型时，可以直接按照钉头直径、沉头深度生成对应的沉孔特征，不需要二次调整紧固件与安装孔的配合参数，大幅减少木结构装配设计里的重复建模工作量。
