红色手柄螺纹锁紧夹头组件

　　这套夹持锁紧构件在小型工装台、检测治具、手动定位机构里很常见，核心作用是把待固定工件或者定位销快速压紧、锁止，不需要额外气源或液压动力，纯靠手动旋拧就能完成夹紧动作，在小批量装配工位、实验室调试台、教学实训设备以及简易维修夹具中使用频率很高。

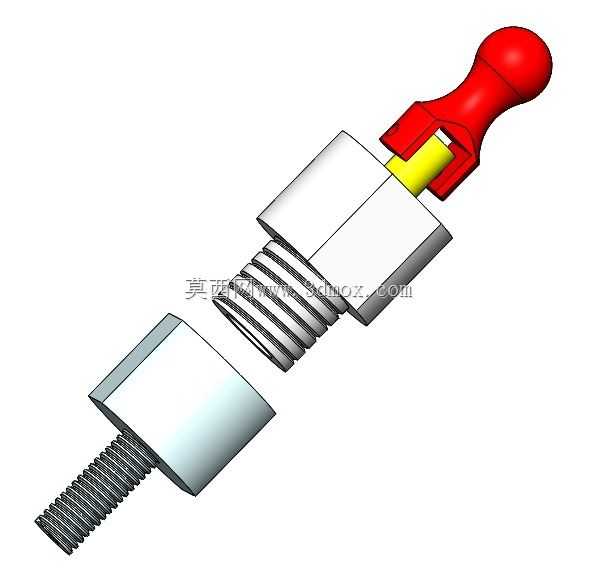

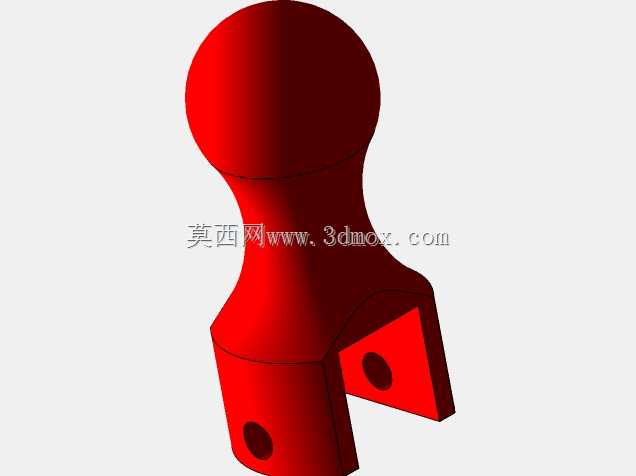

　　从结构拆分来看，整套构件分为三个核心部分：带红色握持端的操作手柄、中部带外螺纹的方形锁紧主体、下端带螺纹杆的方形压块。红色手柄采用球头加扁平插脚的造型，球头部分贴合手掌施力区域，操作人员转动手柄时不会出现硌手的问题，扁平插脚直接卡入中部锁紧主体顶端的黄色连接段，手柄转动时带动内部螺纹副同步动作，不需要额外销钉或者键连接，拆装维护时直接拔出手柄即可，现场更换磨损件非常方便。中部锁紧主体的上段是方形截面，这个设计不是为了外观，而是在安装时可以直接嵌入工装台对应的方形限位槽里，锁紧过程中主体自身不会跟着螺纹一起转动，不需要额外用扳手卡住主体，单人就能完成锁紧操作；主体下段加工连续外螺纹，和下端压块的内螺纹孔配合，转动手柄时，螺纹副将旋转运动转化为直线进给，带动下端压块上下移动，实现夹紧或者松开动作。下端压块同样做方形截面，压合面平整，和被夹持工件接触时压强分布均匀，不会像尖头压件那样在软质工件表面压出凹痕，压块下方伸出的螺纹杆既可以和配套螺母配合调整压块初始高度，也能穿过工装台的安装孔做导向，保证压块升降过程中始终垂直于工作台面，不会出现偏摆、卡滞的问题。

　　实际选型布置的时候，首先要确认安装边界：中部方形主体的对边尺寸要和工装安装位的方槽宽度匹配，预留0.1到0.2毫米的间隙方便装入，又不能间隙过大导致锁紧时主体晃动；螺纹段的有效行程要覆盖工件的厚度范围，比如待夹紧工件厚度在10到30毫米之间，就要保证螺纹旋合长度至少有35毫米，避免行程走到极限位置时螺纹脱扣。手柄的回转半径也要提前核算，操作空间内不能有其他管线或者相邻工装干涉，转动手柄到最大锁紧角度时，球头末端和周边构件至少留出15毫米的安全间隙，防止操作人员转动时磕碰到手。

　　设计这套结构的时候，螺纹副优先选用普通公制三角螺纹，牙型角60度，自锁性能可靠，夹紧之后即便设备受到小幅振动，压块也不会自行松脱，不需要额外加装防松垫片；如果是需要频繁快速开合的工位，也可以把螺纹导程适当加大，手柄转动一圈的进给量更大，减少空行程的转动圈数，提升操作效率。红色手柄一般采用硬质工程塑料注塑成型，表面做哑光防滑处理，长期接触手上的油污也不会打滑，内部和金属连接段接触的位置做嵌件加固，避免大力拧动时塑料插脚断裂。金属构件部分，方形主体和压块可以选用45号钢加工，表面做发黑或者镀锌处理，车间环境下不容易生锈，螺纹部位涂抹少量润滑脂，长期反复使用也不会出现螺纹磨损、咬合卡死的问题。

　　在治具设计场景里，这套组件常用来固定薄板类零件、小型塑胶壳体或者线路板，压块的平整端面可以均匀施压，不会夹伤工件表面；在手动定位机构中，它也可以作为锁止销使用，调整好滑台位置之后，旋动手柄带动压块顶紧导轨侧面，就能把滑台位置固定，调整位置时反向旋松即可，不需要拆装任何螺栓，调试效率比传统螺栓锁止高很多。建模过程中要重点保证螺纹的旋合干涉检查，装配时模拟手柄转动的全行程，确认压块从最高位置到最低位置的整个运动路径里，没有和主体、安装槽发生碰撞，方形导向面的配合公差要合理，既要滑动顺畅，又不能有过大的旷量，这样加工出来的实物装配后动作才会顺畅，锁紧力度稳定，完全满足手动工装的日常使用需求。
