车载面板式熔断器座带插片熔芯结构

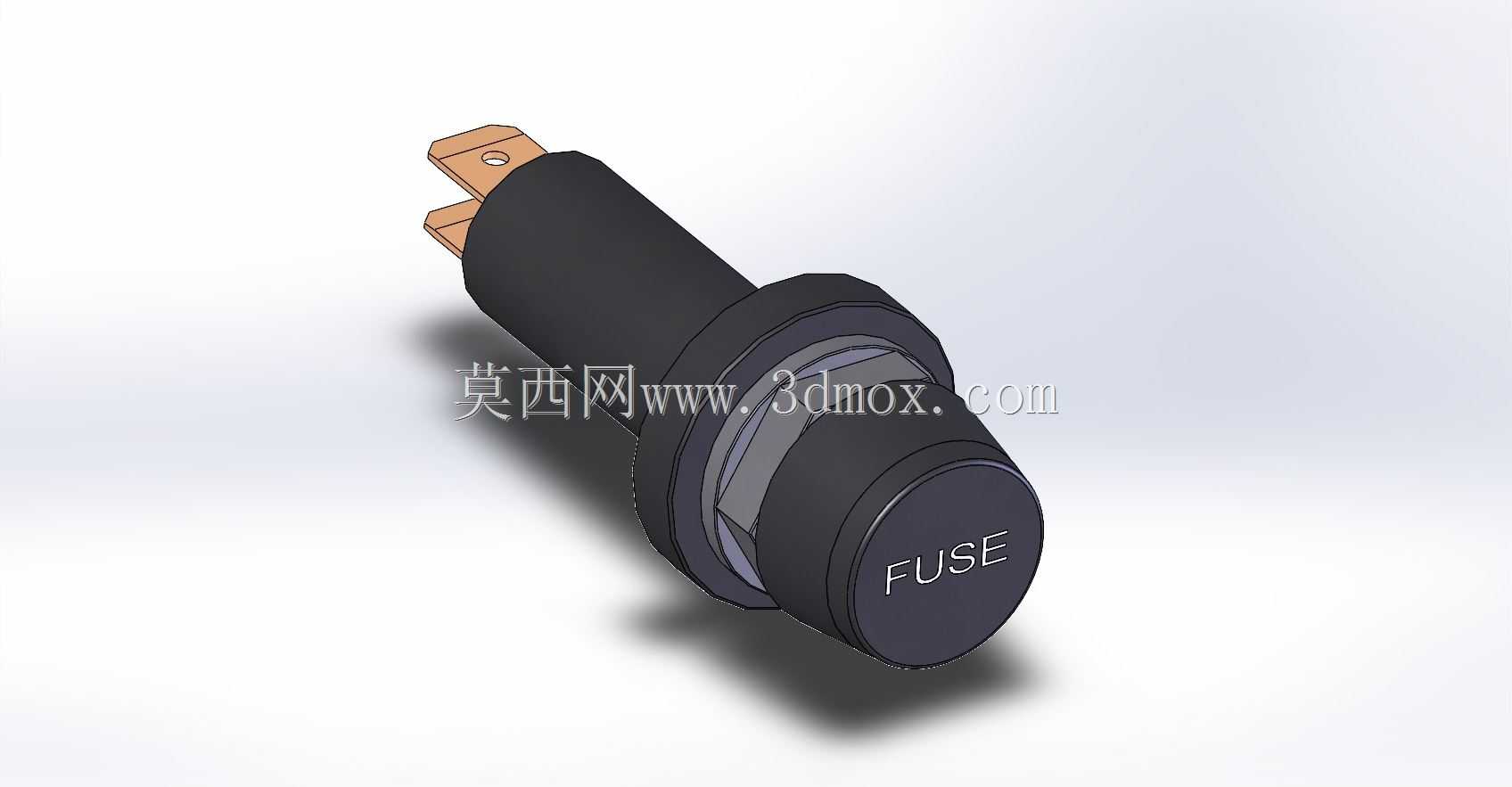

　　该结构对应车载仪表、控制台及小型电气柜中常见的面板式熔断器安装件，主体由黑色绝缘筒体、前端旋帽、后端插片接线端和内部熔管容纳腔组成，用于在回路电流异常升高时快速切断供电，保护线束、控制板和末端用电设备。实际装车或装柜时，这类件通常穿过面板预留圆孔固定，前端帽体暴露在操作面，后端两个铜质插片位于设备内侧，直接与线束端子或熔断器底座接触，检修人员不需要拆开整台设备，只需在面板外侧旋开帽体即可更换熔芯。

　　从使用场景看，它适合布置在空间紧凑、维护频次较低但要求可达性好的位置，例如工程机械驾驶室、农用车辆仪表台、改装车控制盒、小型电源柜和实验台供电面板。与引线式保险丝座相比，面板安装方式把易损件集中在一个明确位置，后期排查故障时能够迅速定位；与开放式熔丝夹相比，封闭筒体可以减少灰尘、油污和误触风险，端部帽盖旋紧后也能避免车辆振动导致熔芯松脱。

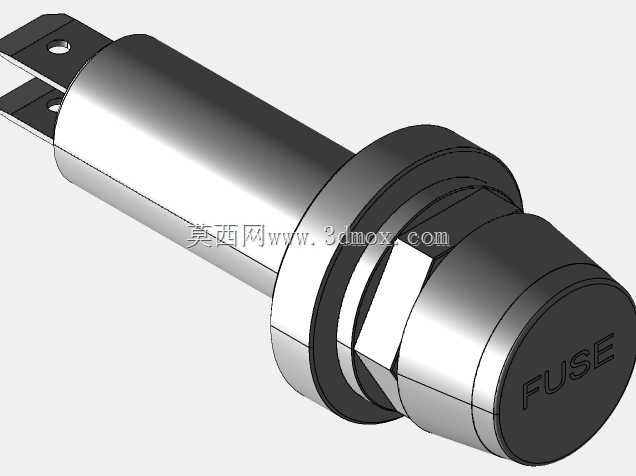

　　结构设计上，筒体采用阶梯轴形式，中段带限位法兰，安装时法兰贴住面板外侧，后方圆柱穿过开孔，再通过锁紧螺母或卡环从内侧压紧，形成轴向固定。前端帽盖与筒体之间采用旋合结构，帽盖端面压印“FUSE”标识，便于操作人员识别熔断器位置；帽盖内侧需要预留压接空间，使熔芯装入后端部能够被可靠顶住，同时又不能压得过死，避免热胀冷缩或振动时陶瓷、玻璃管承受额外应力。后端两片导电插片沿筒体轴向伸出，片间保持固定间距，既承担导电功能，也作为熔芯与外部线路的定位接口。

　　建模时需要重点控制几个边界。第一是面板开孔直径与筒体配合段的关系，配合段不能简单做成自由圆柱，应考虑安装螺母、防转面或弹性卡爪的位置；若面板厚度存在波动，锁紧段长度要覆盖最薄板件到最厚安装板的范围。第二是前端帽盖的外径和突出高度，帽盖外径决定面板上的视觉占用，也影响手指旋转操作空间；突出高度过低会不方便拧转，过高则在密集仪表区域形成干涉点。第三是后端插片的宽度、厚度和中心距，这些尺寸直接决定能否与标准端子匹配，插片根部与塑料筒体交接处应保留封胶或挡肩，防止装配端子时把导电片推入筒体内部。

　　内部腔体设计要围绕熔芯的更换动作展开。熔管通常沿轴线装入，腔体内径与熔芯外径之间保留轻微间隙，过大会造成振动偏摆，过小则在温差变化后出现卡滞。腔体底部应设置导电接触点或弹性压片，保证熔芯端面与接线端子稳定导通；前端帽盖内侧也需有对应压紧特征，使熔芯在轴向被轻度夹持。对于经常承受振动的车辆场景，接触部位不能只依赖平面贴合，最好通过弹片、帽盖压簧或端部金属帽形成持续预紧，防止电流通过时出现接触电阻增大、发热等问题。

　　绝缘外壳的外形虽然简单，但细节处直接影响装配可靠性。筒体外侧的法兰面应平整，和面板接触处可根据防护需求增加垫圈槽；旋钮帽边缘可做细密防滑面，便于带手套操作；后端插片伸出长度要兼顾端子插拔和内侧线束弯折空间，过短会导致端子无法完全咬合，过长则可能贴近相邻金属支架造成安全隐患。若用于多联保险丝排，还需要在面板布局阶段核对件与件之间的中心距，保证帽盖旋转、熔芯取出和端子插拔三种动作互不干涉。

　　三维结构校核时，可按实际装配顺序建立面板、锁紧螺母、线束端子和熔芯的简化装配体，先检查穿板安装路径，再模拟帽盖旋开和熔芯抽出轨迹。电气层面虽不在外观模型中完全表达，但结构设计必须保证导电件之间的爬电距离、绝缘壁厚和端子固定强度满足低压直流回路使用要求。整体来看，这类熔断器座的核心不是复杂曲面，而是把绝缘防护、面板固定、导电接触、快速更换和振动耐受集中在一个小型轴向部件中，建模时把这些工程约束落实到台阶、腔体、插片和帽盖配合上，才能得到可用于选型评估和结构布置的数字样机。
