通讯设备同轴转接插头壳体结构

项目分类:通讯工具类 发布时间:2022-05-13 ID:635708
  • 通讯设备同轴转接插头壳体结构
  • 通讯设备同轴转接插头壳体结构

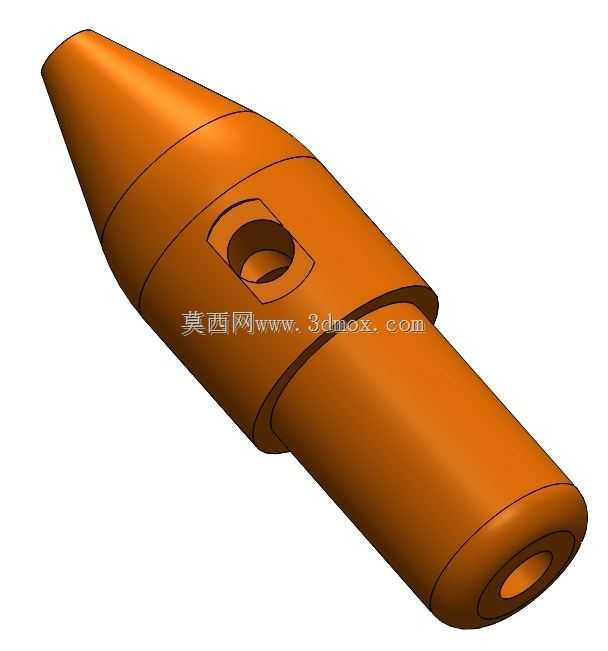

  该零件属于通讯链路里的同轴转接类壳体构件,整体采用长轴回转体布局,前端为渐缩锥形导向段,中段设置侧向开孔与轴向切边平台,后端保留圆柱插接腔,主要用于射频信号传输、测试线缆转接、手持通讯终端外接天线以及小型通讯设备内部同轴模块的连接场景。在实际装配中,这类壳体既承担内部插针、绝缘介质、压接套和屏蔽层的容纳定位作用,也通过金属外壁形成连续屏蔽路径,降低外界电磁干扰对高频信号的影响。锥形端头在插拔时能够引导对接接口进入配合位置,减少因轴线轻微偏斜造成的插针刮伤;后端圆筒则用于容纳线缆外导体或连接套,端部内孔可与压接环、焊接衬套配合,使线缆屏蔽层与壳体形成稳定接触。

  从结构设计思路看,零件外形并非单纯等直径圆轴,而是由多段不同直径的圆柱、圆锥和环形台阶组合而成。前端锥面与圆柱段之间设置过渡环带,既增强端头刚度,也可作为装配时的视觉定位边界。中段较粗的主体区域承担主要结构强度,侧面开设的圆孔用于安装锁紧销、定位螺钉或弹性卡件,孔位下方的平面切口能够避免圆柱面钻孔时刀具滑移,同时为螺钉头、卡圈或工装夹持提供平整基准。后端较细的圆柱段与主体之间形成轴肩,该轴肩可在装入设备面板、连接器基座或注塑护套时承担轴向限位,防止壳体过度插入。

  建模时需要重点控制各段同轴度,尤其是前端锥孔、后端内孔和侧孔之间的位置关系。回转外轮廓适合通过旋转特征生成,再在主体上切除侧孔与开口平面;端部内孔应保留合理壁厚,避免压接线缆时因壁薄产生收口变形。侧向开孔边缘需设置倒角或圆角,降低装配应力集中;外表面环形分界线可对应加工装夹位置、密封圈槽边界或不同表面处理区域。若用于高频通讯场景,壳体内部台阶不宜出现突兀突变,内孔与介质支撑件之间应保持较小间隙,以保证特性阻抗连续。

  安装边界方面,该构件沿轴向布置,前端锥形区进入对接接头,后端圆柱区伸入线缆护套或设备内腔,中段粗径部分作为主要限位段。侧向孔的方向决定锁紧件作用方位,装配时需与对接插座上的卡槽或螺钉孔保持角向一致;主体上的切边平面还可作为防转面,在夹具或外壳内限制壳体绕轴线转动。外形尺寸设计需同时满足插拔行程、线缆弯曲半径和面板开孔空间,外径过大会增加相邻接口间距,外径过小则会削弱屏蔽壁厚和螺纹、卡销的承载能力。

  在工程应用中,这类接头壳体常见于通讯测试工装、天线馈线、射频模块外接线缆以及便携式电子设备的信号接口。其结构兼顾导向、屏蔽、锁紧和线缆固定,零件虽小,但对尺寸一致性和表面连续性要求较高。三维结构展开后可直接用于干涉检查、装配模拟和机加工工艺规划,也可为后续包胶外壳、面板固定座及配对接头的设计提供空间依据。
