一体式360水冷散热排带泵组结构

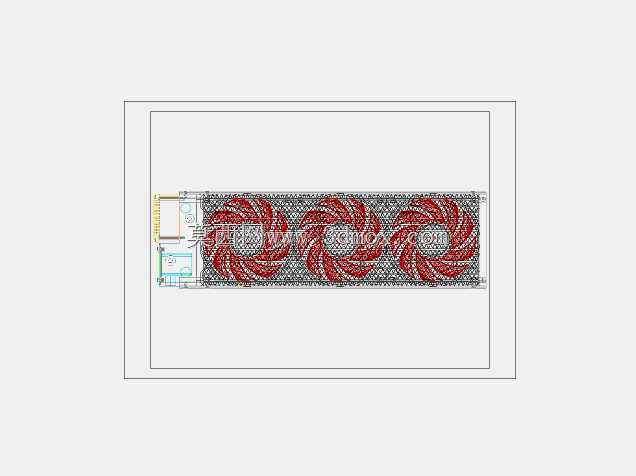

　　这套三维结构围绕高性能台式主机的一体式水冷散热需求展开，核心是把360规格冷排、三只120mm轴流风扇以及端部集成泵腔组合在同一装配体中，适合在机箱热设计、硬件改装和散热方案选型阶段做空间校核。冷排主体采用长条形扁盒结构，内部承担冷却液与空气之间的换热，外部框架预留风扇固定孔位和机箱安装孔位；端部黑色模块集成泵体、流道接口与固定耳座，使冷却液循环动力与换热排体形成紧凑总成，减少外置管路和独立泵位对机箱内部布局的占用。

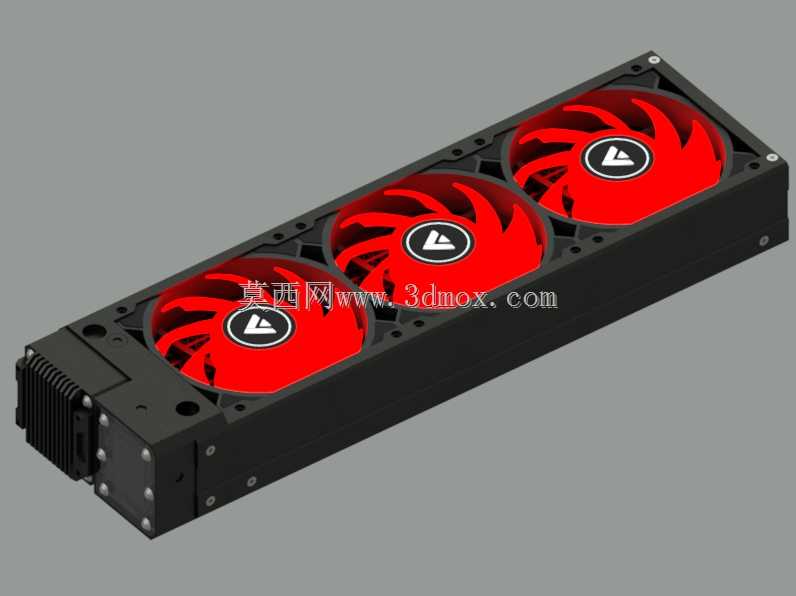

　　从实际装机场景看，360冷排通常布置在机箱顶部、前部或专用水冷安装位，三只120mm风扇沿长度方向并列布置，形成较大的迎风面积。风扇框架与冷排边框需要保持孔位同轴，螺钉穿装方向、风扇厚度、冷排厚度以及管路接头高度都会影响侧板闭合和内存、主板散热装甲的干涉情况。模型中红色扇叶、黑色扇框和中心标识区域均按外观件表达，便于在渲染展示时还原产品视觉特征；黑色冷排外框、端部泵组和金属固定点则体现装配关系，可用于检查风扇与冷排叠装后的总厚度边界。

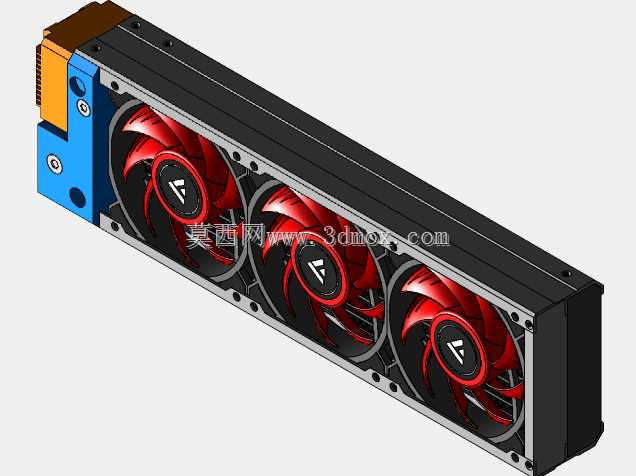

　　结构设计上，冷排并非单纯外观件，其长宽方向决定了可容纳的换热面积，厚度方向则关联鳍片密度、风阻和冷却液容量。三只风扇并排后，整体长度接近三个120mm风扇位的连续尺寸，安装时不仅要关注冷排本体能否放入机箱，还要预留螺钉头、风扇线束、水管弯头和泵体端部空间。端部泵组位置偏置在冷排一端，外形带有阶梯状壳体和连接接口，这一区域在机箱前部安装时容易与冷排支架、前面板风道或水管走线路径发生冲突，因此建模时保留了泵壳凸台、侧面固定孔和接口轮廓，方便工程师在总装阶段判断维护拆装方向。

　　风扇部分采用标准120mm机箱风扇的布局思路，四角设置安装孔，中心为电机和标识盖，扇叶曲面负责推动空气穿过冷排鳍片。虽然模型重点在外观和尺寸还原，但从散热系统角度看，风扇与冷排的贴合面需要平整，扇框不能压碰水管或焊缝；风向可根据机箱风道设定为排风或进风，不同方向会影响冷排积尘、机箱内正负压以及CPU、显卡周边温度场。红色扇叶与黑色壳体形成明显视觉区分，在电竞主机、侧透机箱和展示样机中，也能作为RGB灯光之外的外观识别元素。

　　泵组集成在冷排端部，意味着循环泵、部分流道和接口位置更靠近换热核心，有利于缩短冷却液路径，但也对安装姿态提出要求。实际布置时需保证泵腔处于有利于排气和稳定吸液的位置，避免长期运行中出现气蚀、噪声或流量衰减。端部壳体上的固定孔和连接面可用于与支架、减震垫或机箱钣金配合；模型把这些细小结构表达出来，能够帮助设计人员评估螺丝工具操作空间，而不是只依据冷排外形尺寸做粗略判断。

　　在三维建模工作中，这类产品最容易被忽略的是叠装边界。冷排单体厚度、风扇厚度、螺钉长度、接头旋转半径和泵壳外凸量必须叠加检查，尤其在小机箱或高密度硬件平台中，内存马甲、主板供电散热片、显卡供电接口和顶部线束都可能与冷排总成争夺空间。通过完整装配体，可以直接截取正视图、侧视图和端部视图，核对风扇孔距、冷排孔距、泵组轮廓以及安装耳座位置，也能在方案评审时说明水冷管路走向和风道组织方式。

　　整体而言，该结构面向高功耗计算平台的散热改装与机箱集成，既包含冷排换热主体，也包含风扇阵列和端部泵组的空间关系。它的价值不只在外观展示，更在于把装机时真正影响干涉、风道和维护的边界条件集中呈现，为结构设计人员进行硬件布局、冷却系统匹配和样机装配验证提供直观依据。
