AMD公版RX6900XT分体水冷显卡结构

　　这套三维结构围绕AMD Radeon RX 6900 XT旗舰级桌面独立显卡展开，重点还原了分体式水冷散热方案下的显卡外观、水冷头覆盖区域、PCB板卡轮廓、PCIe金手指安装边界以及背板支撑形态。对于从事电脑硬件结构设计、水冷改装、机箱布局校核和数码产品三维建模的人员来说，这类模型的价值不在于单纯展示外观，而在于把高功耗显卡在狭小机箱空间内的装配关系、接口位置、散热路径和干涉风险提前呈现出来。

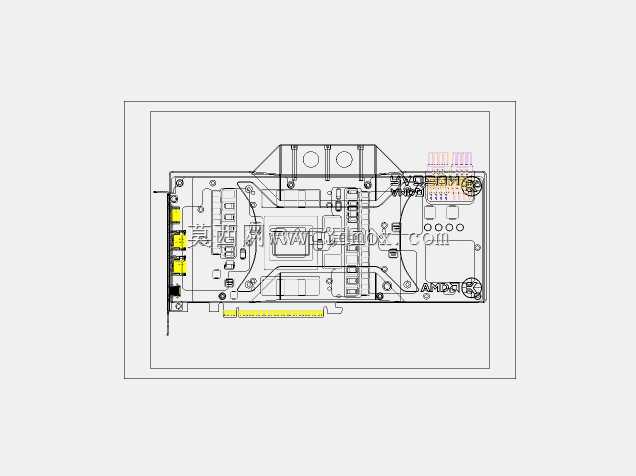

　　显卡本体采用双槽以上扩展卡的基本布局，板卡沿PCIe插槽方向水平插入主板，金手指区域位于板身下侧前缘，建模时需要严格控制其距板边、挡板和核心区的相对位置。实际装机中，金手指不仅承担PCIe信号连接，也决定显卡与主板插槽的插拔行程；若水冷管路、供电线材或机箱硬盘架与该区域发生干涉，会直接导致显卡无法完全落座。模型中将金手指、板卡厚度、端部缺口和邻近元件的层次关系进行了表达，便于在整机装配时检查插槽周围是否预留足够操作空间。

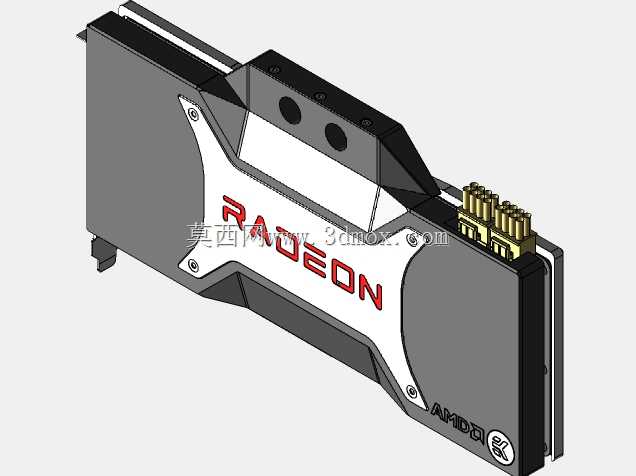

　　分体水冷头是该结构的核心部分。水冷头上盖覆盖GPU核心、显存颗粒以及供电模块等高发热区域，表面设置两个水冷接口，用于接入冷却液进出管路。与风冷散热器相比，水冷头将鳍片和流道隐藏在壳体内部，外部可见结构更加平整，但对安装压力、接触面平面度和管路走向要求更高。建模时需要关注水冷头凸台高度、螺钉锁紧位置、接口朝向以及与显卡背板之间的夹持关系。水冷接口若朝向不合理，硬管弯折半径不足，或软管与机箱侧板、风扇框架发生挤压，都会在后续装配中产生返工。

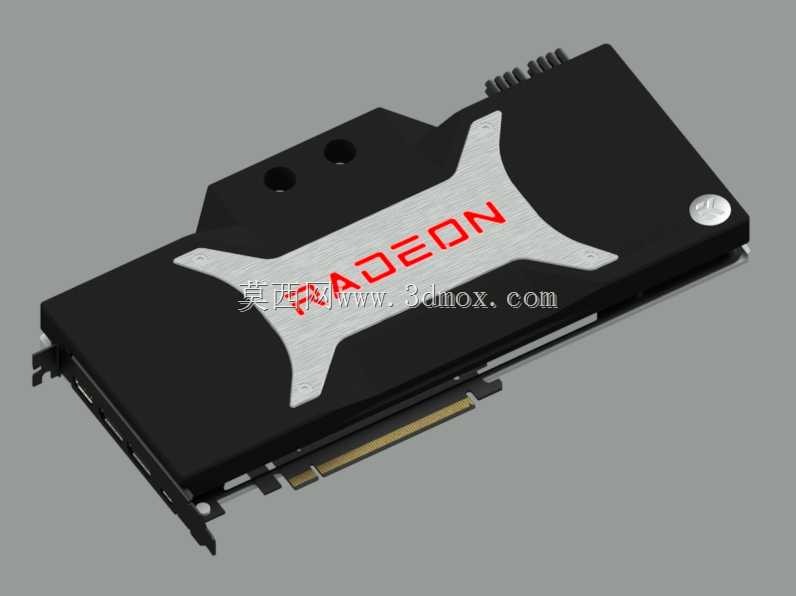

　　外观上，水冷头上盖采用黑色主体搭配银色X形装饰件，红色RADEON标识位于视觉中心，强化了AMD公版显卡的识别特征。该装饰层并不只是视觉元素，在真实产品中也承担覆盖、定位和品牌区分作用。背板沿显卡长边延伸，能够提高PCB抗弯刚度，减少重型散热组件造成的板卡下垂。模型中背板轮廓、螺钉孔位、端部圆角和局部开窗均有体现，这些细节在机箱间隙校核中不可忽略。尤其是显卡尾部靠近机箱出风口一侧，背板、水冷头和供电元件叠加后容易形成厚度突变，需要与机箱显卡限位支架、电源仓边缘以及侧边风扇保持安全距离。

　　从功能角度看，RX 6900 XT面向高负载图形渲染、游戏、三维设计预览、GPU计算和视频处理等场景，瞬时功耗高，发热集中。分体水冷方案通过冷却液把GPU核心和周边热源的热量快速带走，再经由外置冷排排放，适合追求低噪、低温和稳定超频的主机。结构设计上，水冷头必须同时兼顾核心直触、显存压紧和供电散热，不能只围绕GPU芯片建立单一接触平面。若周边显存或MOS管没有被冷头底座或导热垫有效覆盖，即使核心温度较低，也可能出现显存过热、频率波动或供电降额。

　　安装边界方面，显卡长度、高度、厚度以及水冷管路突出量是整机布局的关键参数。传统风冷显卡的高度主要由散热鳍片和风扇决定，而水冷显卡虽然本体较薄，却要在冷头接口处预留水管弯曲空间，并在机箱内部布置冷排、水泵和水箱。三维模型可用于检查主板PCIe插槽与机箱扩展槽的对齐关系，确认显卡挡板是否贴合机箱后置槽位，判断侧板关闭后水管接头是否受压。对于多显卡工作站、小型ITX主机或者带竖直显卡支架的机箱，这类干涉检查尤其重要。

　　建模过程中，板卡边缘元件、供电接口、挡板固定点和背板螺钉位置需要保持层次清晰。显卡供电线材通常从板身上方或端部接入，若水冷接头朝向与供电线同侧，应预留插头插拔空间；若采用硬管方案，还要考虑管路不能紧贴带电元件，并保证装配后有轻微调整余量。PCIe挡板处的固定螺钉承担显卡端部支撑，而尾部支架或千斤顶则用于减少长卡悬臂弯矩，结构设计时不能把全部支撑依赖于主板插槽。

　　整体来看，该模型把高性能显卡从芯片承载板、散热冷头、背板加强到机箱安装的关键结构串联起来，既适合作为数码硬件外观展示，也可用于水冷主机布局、板卡装配校核和改装方案验证。通过还原水冷头接口、板卡轮廓、金手指位置和背板形态，工程人员能够在实际加工或装机前发现尺寸冲突、管路受限和支撑不足等问题，从而减少物理试装成本。
