华硕RTX3070猫头鹰联名显卡结构设计

　　这套三维结构围绕华硕与猫头鹰联合调校的GeForce RTX 3070独立显卡展开，建模时没有把它当作单纯的外观渲染件处理，而是从整机装配、机箱兼容、散热风道和接口干涉几个实际工程问题逐层还原。显卡本体采用双槽以上加厚的风冷方案，正面覆盖大面积深色调散热外壳，顶部保留GEFORCE RTX标识与联名装饰条，侧板、挡板、风扇框、护罩和供电区域的层次关系都按照实物比例搭建，能够用于台式主机布局校核、硬件展示动画、DIY装机方案演示以及电脑周边产品的结构参考。

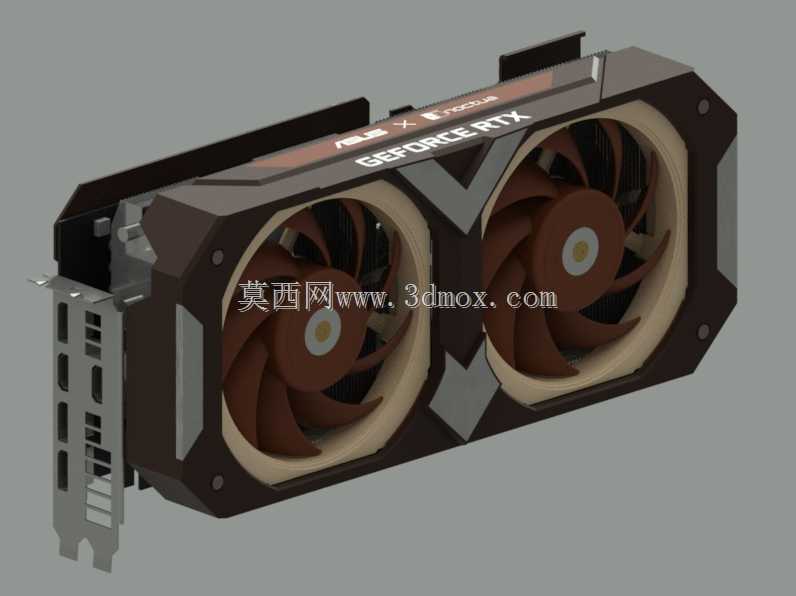

　　从设备用途看，RTX 3070级别显卡主要承担游戏图形渲染、三维视口实时预览、视频剪辑加速、工程仿真可视化和多屏输出等任务。猫头鹰联名版本的核心差异不在PCB原理，而在散热系统的静音与热管理取向。模型中两枚大尺寸轴流风扇占据正面主要面积，风扇叶形、轮毂、轴承盖和米棕色边框均按联名风格还原；风扇外侧护罩通过折线形骨架连接，既形成视觉上的硬朗分区，也对应实物中导风、遮挡和结构加强的作用。对于结构工程师而言，这类外观件不能只看曲面是否好看，还要关注风扇与鳍片、热管、外壳之间的装配间隙，以及高速转动时护罩是否存在共振风险。

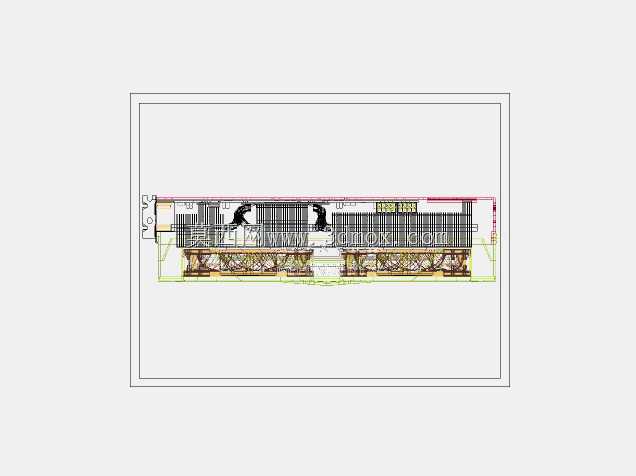

　　建模过程中，显卡长度、高度、厚度和PCI挡板位置是优先锁定的边界。长显卡对机箱硬盘笼、前置水冷排、电源线弯折半径和主板内存插槽都有直接影响，因此模型保留了金手指插卡方向、挡板条、通风孔、输出接口区域以及顶部供电接口附近的空间关系。双风扇散热器的轴向厚度决定侧板闭合距离，背部供电与显存区域的覆盖件也会影响主板背部走线、CPU塔式散热器边缘间隙和机箱主板托盘凸包高度。将该模型放入整机装配时，可以直接检查显卡与下置电源仓、前置风扇、水冷管、SATA线材以及侧透玻璃之间的最小安全距离。

　　散热模组的设计思路体现了高功耗显卡对风量、风压和噪声的平衡。双风扇并非简单并列，扇框与护罩开口需要对准内部鳍片阵列，使气流尽量垂直穿过散热鳍片，减少在壳体内回旋造成的漏风。猫头鹰风格风扇强调低转速下的静音表现，因此叶片数量、叶尖间隙、边框宽度和轮毂比例都会影响风流组织。模型虽然以外观和尺寸表达为主，但风扇直径、扇叶倾角、护罩进风面积和显卡厚度之间的关系仍被保留，便于在展示或二次设计时判断散热方案的合理性。

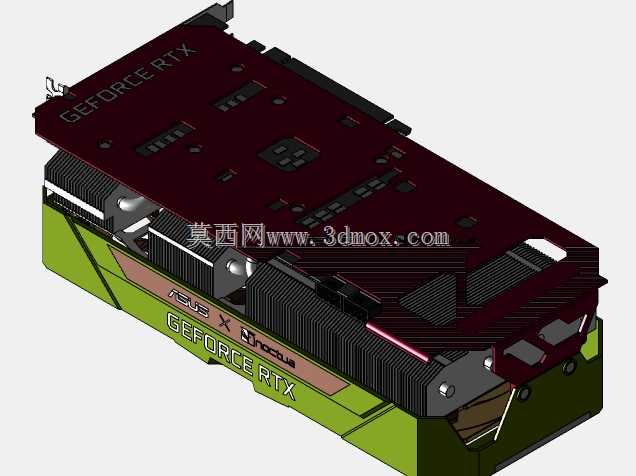

　　显卡尾部和前端的造型并非纯装饰。端部多边形护罩可以保护散热鳍片，降低运输、拆装过程中翅片倒伏的概率；顶部饰条除品牌识别外，也为外壳提供横向刚度；PCI挡板处的开孔与接口布局对应机箱外置扩展区，装配时需要保证挡板与机箱卡槽贴合，避免螺丝孔位偏移。金手指一侧的插入深度、挡板台阶和显卡背部凸起共同决定主板PCIe插槽周围的干涉条件，尤其在小型机箱或竖装支架中，这些尺寸比单纯的外观细节更有工程价值。

　　在实际装机场景中，这类长尺寸双风扇显卡常被用于ATX或MATX平台。选型时需要同时核对机箱显卡限长、PCIe插槽数量、电源功率、8Pin供电线长度以及显示器接口需求。若机箱前置安装厚排水冷，显卡前端可能与水冷管接头发生冲突；若主板M.2散热装甲过高，显卡背部护板也可能压到散热片；若使用紧凑型ATX电源，电源线材还可能占用显卡下方进风空间。该三维模型把这些容易在二维参数表中被忽略的空间关系具象化，使结构评审能够在加工或采购前发现干涉。

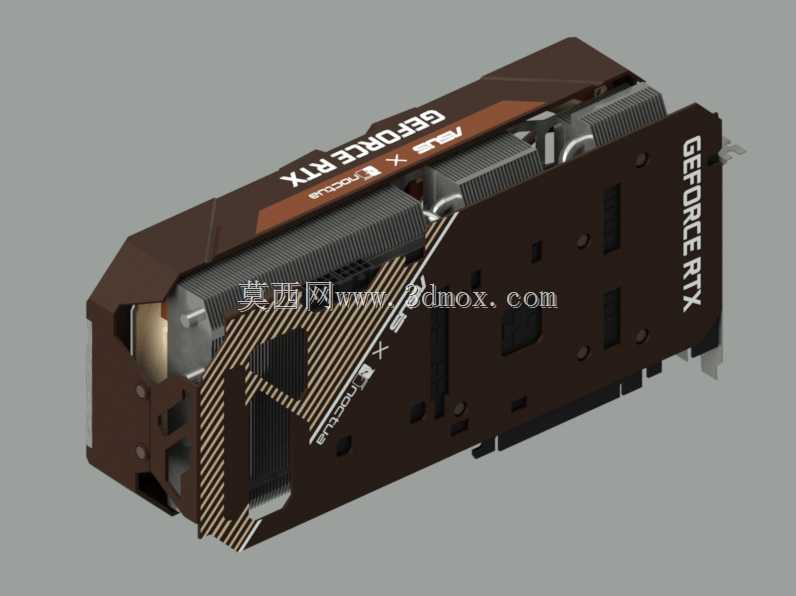

　　从产品设计表达上，模型没有采用夸张的光污染造型，而是突出联名散热器的沉稳配色和机械层次。深棕黑外壳、米褐色风扇边框、圆形轴承盖以及顶部品牌饰条形成高识别度外观；护罩折线将两枚风扇分隔为左右独立风区，同时在视觉上收窄显卡中部体积。金属挡板、散热壳体、塑料饰件和风扇组件的材质差异也适合在渲染中区分，能够用于产品爆炸图、装配流程演示或电商详情页的结构说明。

　　对于三维建模从业者而言，这类硬件模型的难点在于把实测尺寸、官方图片透视和装配逻辑统一起来。风扇叶片需要保证旋转阵列后的连续性，护罩曲面要与扇框保持均匀间隙，挡板开孔不能脱离机箱标准，显卡顶部和尾部的折面还要与整体长度协调。完成后的模型既可作为电脑硬件数字资产，也可作为机箱内部布局、散热风道分析、安装维护培训和硬件结构教学的直观载体。
