AMDAM5处理器插座安装结构

　　桌面计算平台的核心承载部件，处理器插座在主板上承担芯片定位、电气接触与机械锁紧三重任务。该结构围绕AMD新一代LGA封装方式展开，触点由封装体转移至插座侧，针脚不再位于处理器底部，因此插座内部需要布置密集弹性接触阵列，同时通过金属框架约束芯片位置，避免压合过程中出现偏载。

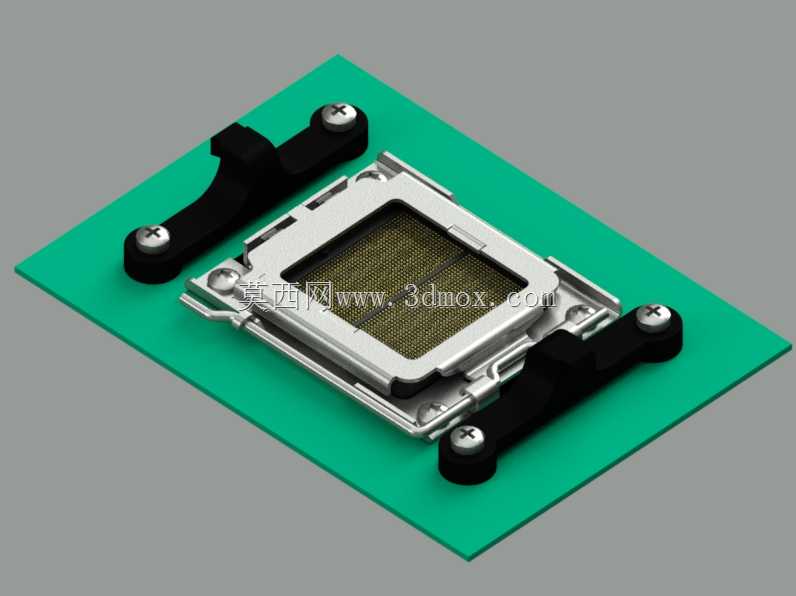

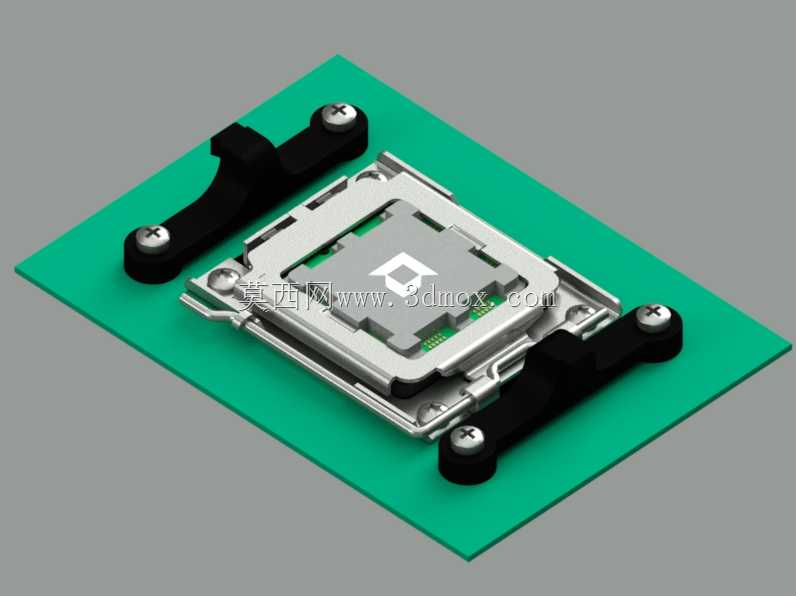

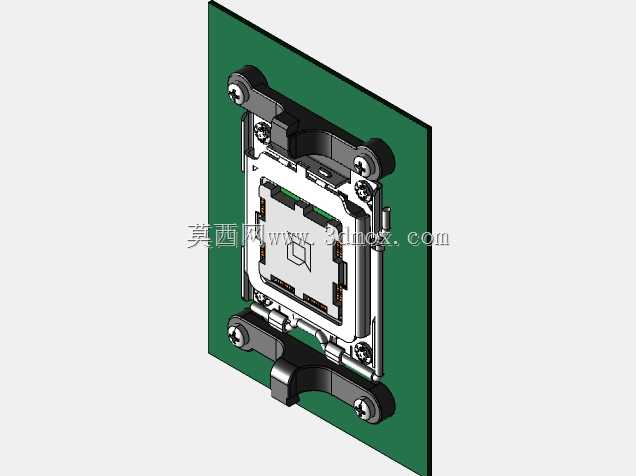

　　从整机装配角度看，插座区域直接决定散热器扣具、主板布局与周边元件避让关系。模型中绿色基板代表PCB局部安装面，金属中框位于中央，黑色压杆与两侧固定支架构成锁紧执行机构。四颗带十字槽的紧固件将扣具支座锁定在板面上，装配时先将处理器按定位特征放入中框，再翻转压架并通过杠杆压紧，使封装基板与插座触点形成稳定接触。

　　结构设计的重点在于定位精度与受力均匀。LGA触点数量多、节距小，任何微小错位都可能引起接触不良，因此中框上设置了防呆边界与导向斜面，处理器只能以唯一姿态落位。金属压架并非简单盖板，其轮廓围绕芯片封装边缘施压，避免中央区域承受集中载荷；压杆闭合后通过凸轮式增力机构把操作力放大，使数百个触点同时获得合适的法向压力。

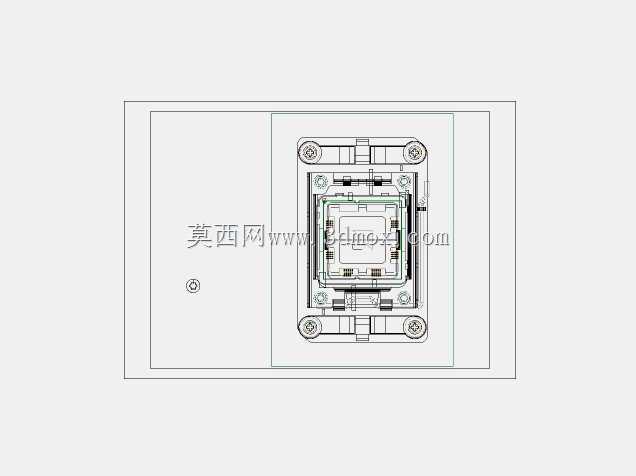

　　安装边界方面，插座本体在主板上占据矩形核心区，周围必须预留压杆旋转空间和散热器扣具行程。两侧支架向板边方向延伸，螺钉孔位与背板支撑位置对应，用于承受散热器安装后的持续压紧力。若在机箱、工控主板或紧凑型计算设备中选型，需要同步核查电容、电感、内存插槽与散热鳍片的干涉关系，尤其是高塔散热器安装后，压架开启路径不能被鳍片或风扇遮挡。

　　该模型对主板开发、散热方案验证和工装设计具有直接参考价值。工程师可借助三维结构检查插座高度包络、压杆开启角度、螺钉工具进入空间以及CPU取放路径。对于自动化装配线，还可以依据该结构规划吸嘴取件、视觉定位和压合夹具，确保杠杆锁紧时受力方向沿支点传递，而不是对插座边框形成侧向冲击。

　　插座材料组合也体现出典型电子机械件特征：接触端子采用弹性金属件以维持反复压合后的接触压力，中框与压架采用金属件提高尺寸稳定性，绝缘本体承担端子排列与隔离，外部支架则承担散热器载荷。不同材料的热膨胀差异需要在孔位、间隙和卡扣设计中预留补偿，避免温循后产生翘曲或附加应力。

　　在维修与产线场景中，该类插座的操作逻辑清晰：开启压杆、抬起压架、放入处理器、闭合压架、锁死压杆，再安装散热器。三维建模时将这些运动关系还原出来，能够帮助设计者检查极限开启位置是否与周边器件冲突，也能用于培训装配人员理解载荷传递路径。整体结构虽小，却连接了芯片封装、PCB制造、散热设计和整机装配多个环节，是桌面计算硬件中机械与电气耦合度很高的基础部件。
