NEMA23步进电机精密三维结构数模

　　在桌面级数控设备、小型自动化工作站以及教学实验平台的布局设计阶段，驱动元件的占位精度往往直接决定整机机架的开孔位置、张紧机构行程和线缆走向。这款NEMA23规格步进电机的三维数模，完整还原了方机座混合式步进电机的全部外部装配特征，结构工程师在做设备总装干涉校验时，可以直接调取模型放入装配环境，无需反复对照二维样本手册估算凸台、出线和轴伸的空间余量。

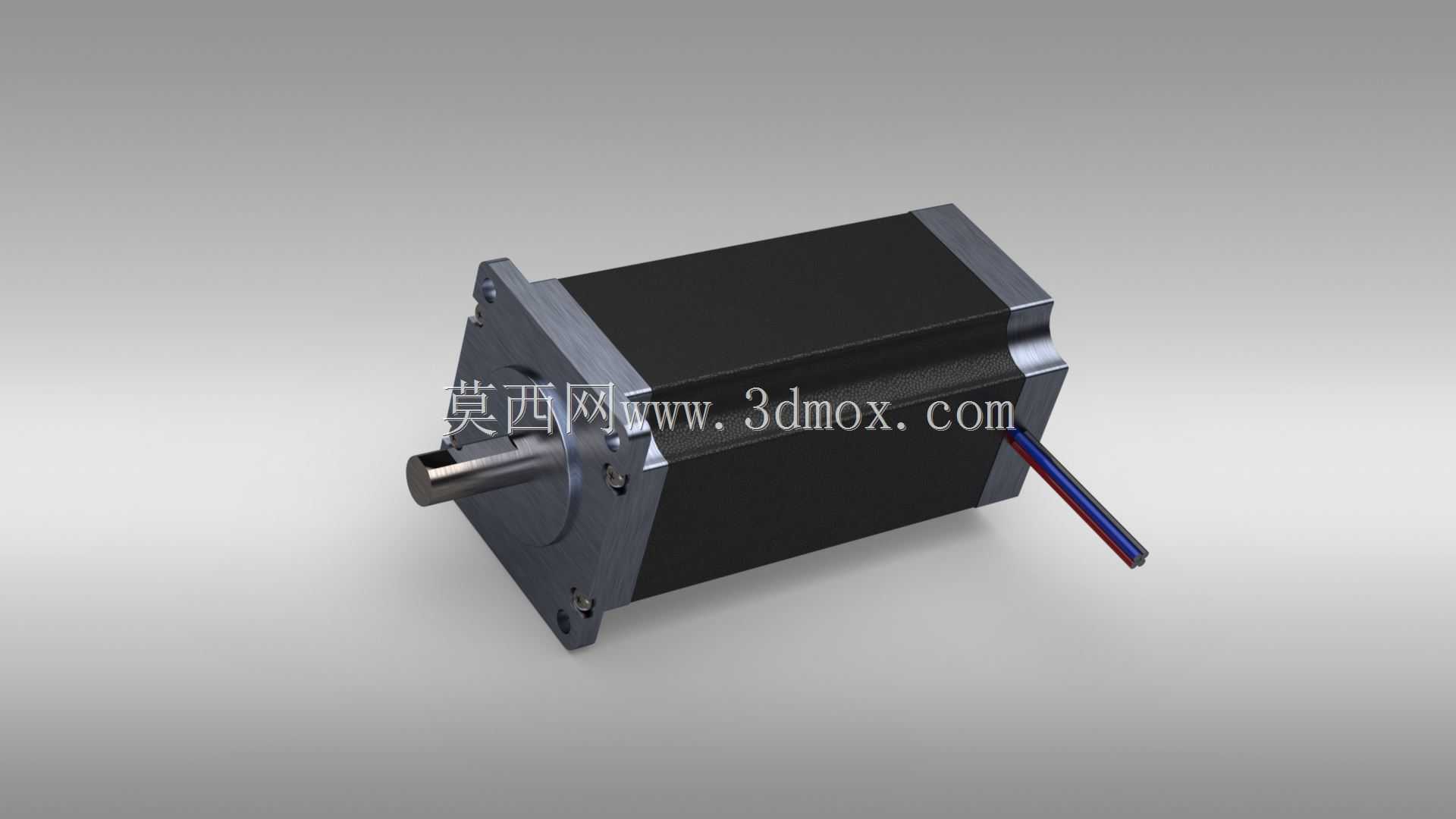

　　从实际选型落地的角度看，57系列步进电机大量应用在3D打印机的挤出与送料轴、小型雕刻机的XY传动模组、点胶设备的位移滑台、自动分拣工位的皮带驱动以及实验室非标工装里。它依靠脉冲信号完成角位移控制，不需要额外加装位置反馈环即可在低速段输出足够保持转矩，很适合开环控制、成本敏感且负载波动不大的工位。数模把前端盖的方形安装法兰做了完整表达：法兰四边的安装孔位、端盖与定子筒身的阶梯配合面、中心伸出的圆柱输出轴以及轴端平面都清晰呈现，设计同步带轮、联轴器或者电机安装座时，可以直接在轴段上配合键槽、顶丝孔或者夹持面，避免后期装配出现轴套干涉、锁紧螺钉碰端盖的问题。

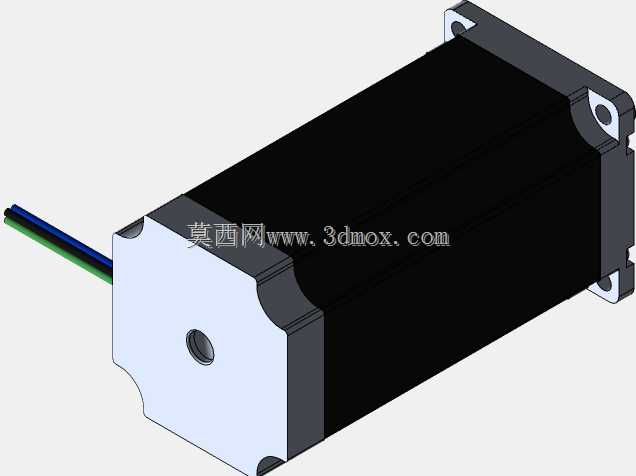

　　机身后段的出线结构是现场布线很容易忽略的细节，数模中从电机侧端引出的多芯动力线缆带有自然弯折形态，布局电气柜走线槽、拖链弯曲半径或者机架过线孔时，能够直观判断线缆最小弯折空间，防止装机后线缆被机座棱角长期摩擦破损。定子外壳的散热筋、前后端盖的沉头螺钉位置也都按实物比例建模，做电机罩壳、散热风道或者防尘护罩设计时，可以依据这些凸起特征预留间隙，不必在样机阶段反复切割护板试装。

　　安装边界方面，NEMA23标准机座的法兰安装孔距属于行业通用尺寸，数模准确还原了方形法兰的外轮廓边长、轴伸直径与伸出长度、机身总长度以及后端盖的封闭形态。工程师在排布双电机同轴对装、电机侧装于铝型材立面或者电机藏入机架内腔的方案时，可直接测量模型获取轴向总占位，校核联轴器与丝杠支撑座的同轴度，也能提前确认安装螺钉从前端或后端穿入时所需的扳手操作空间。

　　建模思路上，整个数模按照电机真实装配层级拆分表达：前端盖承担安装基准与输出轴支撑，定子筒身作为主壳体包裹绕组，后端盖封闭机身并固定出线部位，输出轴独立为可装配零件。这种拆分方式不仅方便在总装里做爆炸视图展示装配顺序，也利于后续派生不同机身长度的同系列电机型号——只需要修改定子筒身的轴向长度，即可快速适配不同转矩等级的选型需求，端盖、法兰和轴伸接口保持不变，整机安装尺寸具备互换性。

　　在传动匹配场景中，该电机轴端常搭配弹性梅花联轴器连接滚珠丝杠，或通过同步带轮将动力传递给光轴导轨模组。数模的轴肩定位面清晰，设计带轮轴向定位挡圈或者联轴器锁紧环时，可直接参照轴段长度确定锁紧位置，避免带轮偏磨。针对需要频繁正反转的送料、定位工位，模型也能帮助校核电机加减速过程中线缆的摆动范围，在机架上合理设置线夹固定点，让动力线远离运动滑块。

　　对于做非标设备方案汇报的工程师而言，该数模还可直接用于渲染整机驱动部分的展示效果，机壳的金属端盖、黑色定子包覆层以及彩色线芯的外观区分，能让装配方案的结构表达更贴近真实成品，在方案评审阶段快速传递电机安装姿态与周边部件的配合关系，减少二维图纸沟通带来的理解偏差。
