钢结构桁架式高空作业支撑平台塔架

　　这套桁架式钢平台塔架的建模思路，最早是从厂区外围巡检通道的临时高空站位需求切入的，后续也可平移到通讯基站顶部设备承载、户外露天作业临时操作平台、轻型设备高位支架这类场景里使用。整个结构没有采用厚重的实体立柱做承重，而是选了四根主竖杆作为核心传力路径，竖杆之间用交叉斜撑做满布的格构式连接，这种布置的好处很直接：在同等耗材重量下，格构桁架的侧向抗弯刚度远高于单根实心型钢立柱，而且风阻更小，户外使用时横向风载带来的附加弯矩能被斜撑逐层分解，不会把所有侧向力都堆在底部固定端。

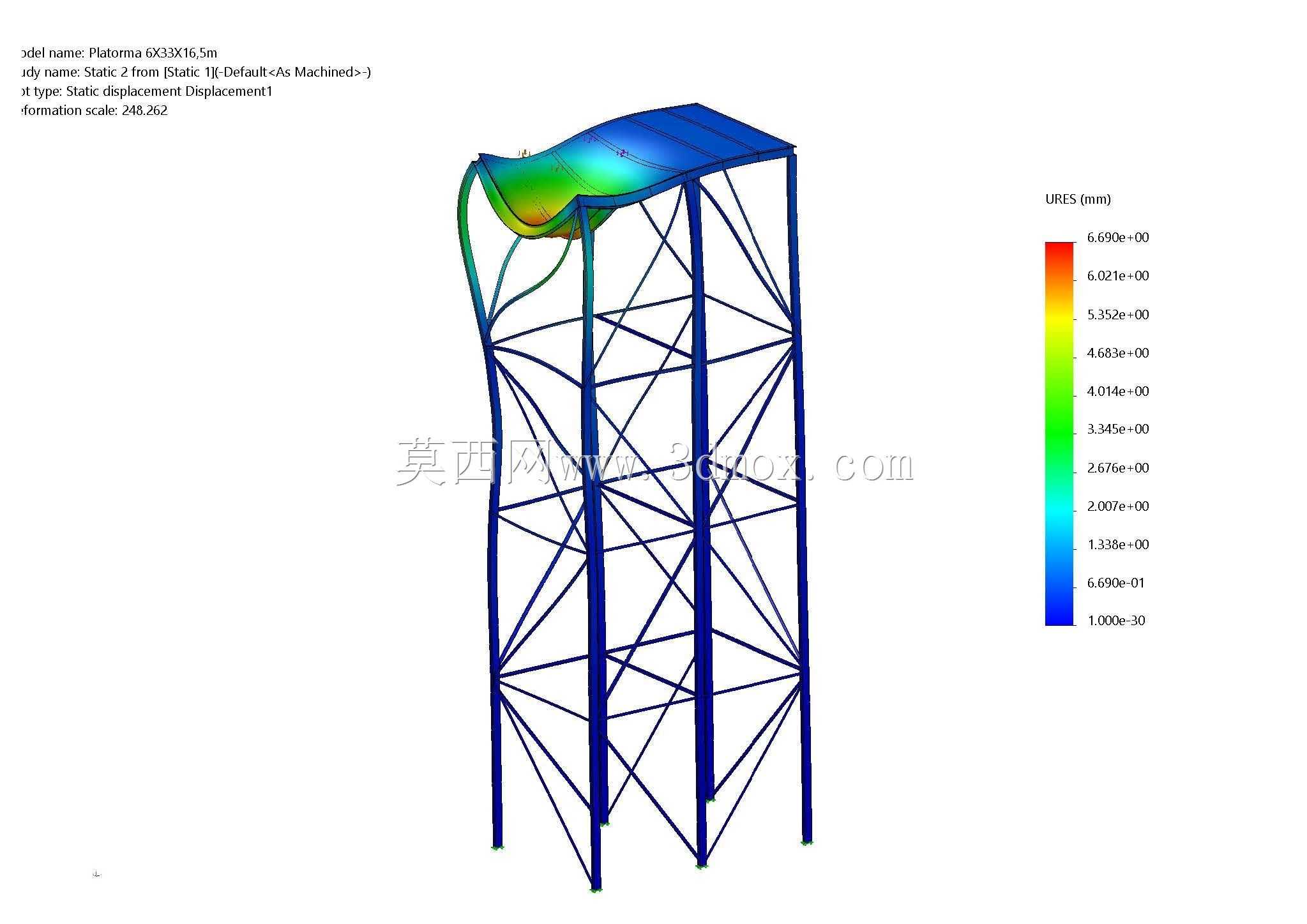

　　从受力逻辑上捋，塔架顶部铺设的平台面板是直接承接作业荷载的部位，人员站位、轻型工具堆放、小型检测设备架设的竖向荷载，会先通过面板下方的次梁分散到顶部的矩形边框上，再顺着四根主竖杆一路向下传递到基础锚固点。建模过程中特意给顶部平台做了静力学位移仿真，从云图结果能看到，最大变形量集中在平台面板的跨中区域，靠近边框和竖杆连接的位置位移量极小，这也符合格构塔架的受力特性：竖向承重的杆件轴力传递效率很高，变形主要出现在面外约束较弱的铺板区域，实际加工时只需要在铺板下方增加1-2道横向次梁，就能把跨中挠度控制在钢结构作业平台的允许范围内。

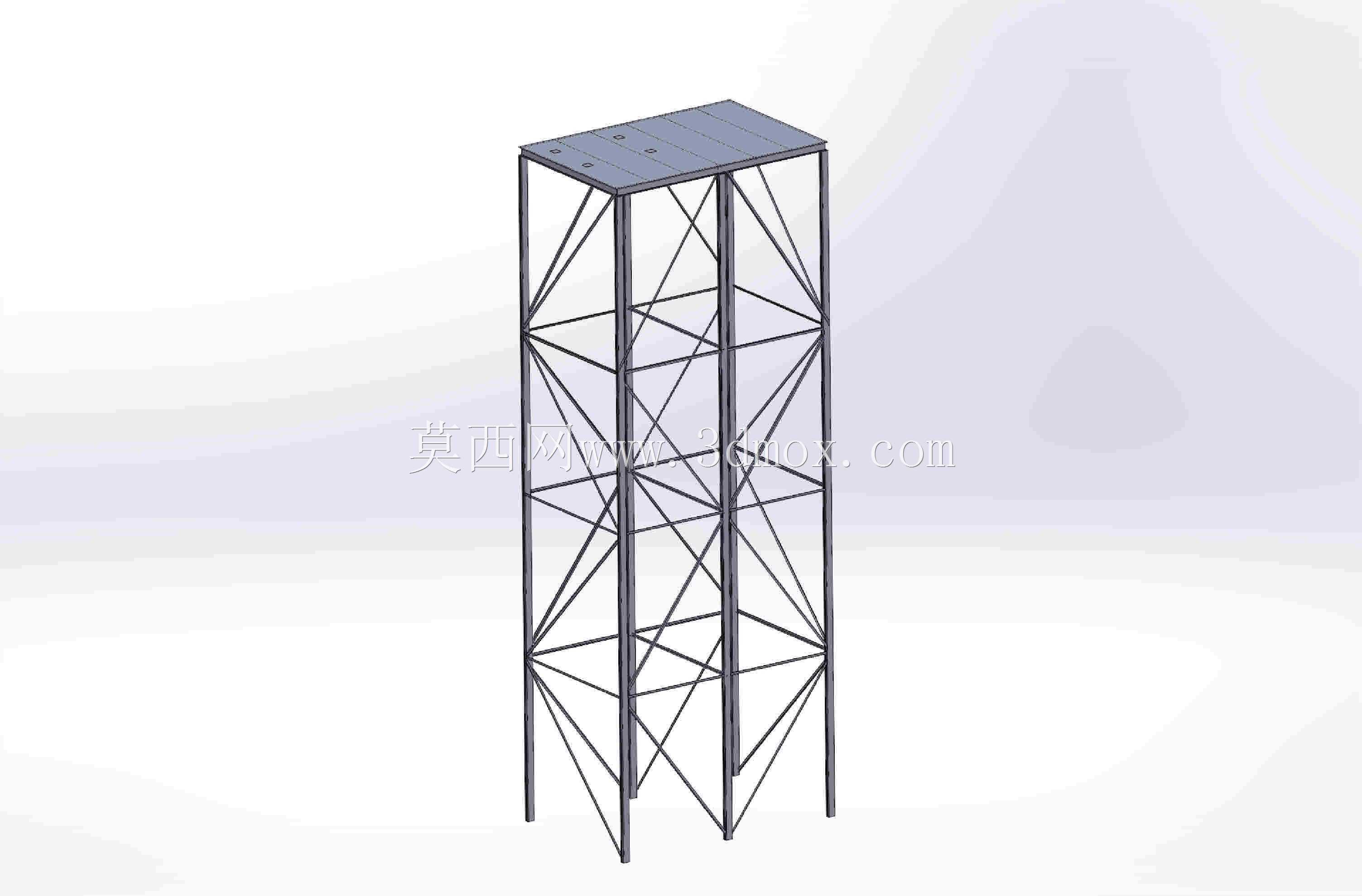

　　外形尺寸上，整个塔架的底部支撑跨度和顶部平台的外轮廓尺寸做了差异化设计，底部四个支脚的张开距离略大于顶部平台边框，这样布置是为了降低整塔的重心，提升抗倾覆稳定性，尤其是在户外有侧向风载或者作业人员倚靠护栏产生水平推力的时候，更宽的支撑跨距能让抗倾覆力矩的力臂更长，不需要额外加装配重块就能满足稳定性要求。塔架的高度方向按照多层桁架节段拆分，每一层斜撑的交叉点都和主竖杆做刚性连接，不存在悬空的自由段，所有杆件的连接节点都对齐到统一的基准面上，后续出工程图的时候可以直接按节段拆分下料，现场安装时能逐段拼接，不需要大型吊装设备辅助，人工配合小型起重工具就能完成组立。

　　安装边界方面，四个底部支脚的端面都预留了地脚板的安装位置，实际部署时可以直接在混凝土基础上打膨胀螺栓固定，也可以在临时场地用配重压块压住地脚板，不需要做永久性的基础浇筑，适配临时作业和长期固定部署两种需求。顶部平台的四周预留了护栏安装的接口，铺板选用花纹钢板做防滑处理，作业人员在上面走动时不会出现打滑风险。结构选材上所有杆件都采用常规热轧型钢，没有特殊定制的异形截面，采购和加工的门槛很低，现场组焊或者螺栓装配都可以实现，后期如果需要调整塔架高度，只需要增减中间的标准桁架节段就能完成改型，不需要重新设计整体受力体系。

　　从使用场景延伸来看，这类塔架除了作为作业操作平台，还可以在顶部搭载小型通讯天线、气象检测传感器、临时照明灯具，桁架内部的中空空间可以顺理布设线缆，斜撑本身也能作为线缆的固定支撑，不需要额外加装走线架。仿真过程中也验证了侧向荷载的传递路径，水平方向的推力会通过每一层交叉斜撑转化为杆件的拉压轴力，不会让主竖杆承受过大的弯矩，这也是格构式塔架相比单柱支架最突出的优势，长期使用过程中杆件的疲劳应力水平更低，结构冗余度更高，即使单根斜撑出现意外损伤，相邻的杆件也能临时分担荷载，不会出现整体瞬间失稳的情况。建模时所有杆件的中心线都精准交于节点位置，避免了偏心连接带来的附加弯矩，给后续的出图、加工、受力校核都留好了准确的几何基准。
