超轻纳米FPV穿越机摄像头安装固定座

　　这套三维结构对应的是微型FPV航拍摄像头的整机安装适配组件，核心服务于竞速穿越机、微型牙签机、室内Cinewhoop涵道机以及小型Mobula类圈圈机的视觉感知装配需求。在穿越机飞行场景里，摄像头是第一视角图传链路的最前端采集部件，飞手完全依赖摄像头输出的实时画面完成绕桩、穿障、花飞动作与近景航拍，其安装位的刚性、角度可调范围、整机配重平衡直接决定飞行操控手感与画面稳定性，这类微型摄像头整机自重仅2g，对安装支架的重量冗余、装配公差控制要求远高于普通工业监控摄像头。

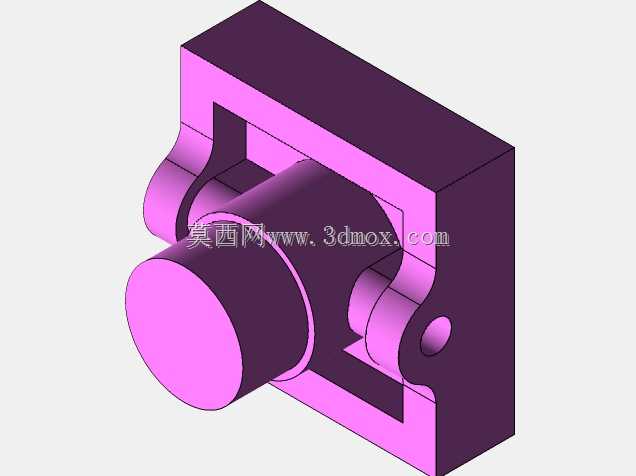

　　从实际装机逻辑来看，该组件的结构设计完全围绕微型摄像头的装机边界展开：主体采用框型环抱式结构，后方的矩形安装背板用来贴合飞塔前端或者机头机架预留位，背板两侧伸出带弧形让位的夹持臂，刚好包裹住圆柱形的摄像头镜筒侧壁，既可以通过夹持摩擦力固定镜筒，也能支持飞手在装机时小幅度俯仰调整摄像头倾角——竞速飞行时机头通常会保持较大前倾角度，摄像头需要相对机架向上偏转合适角度才能保证飞行时画面地平线居中，这个可调让位结构就是为了适配不同飞手的飞行习惯、不同飞行速度下的视角需求。侧面预留的小孔是锁付孔位，装机时可以穿过超细螺丝或者使用橡胶减震圈牵拉固定，避免硬连接把机架飞行动力学振动直接传递到摄像头CMOS靶面，杜绝画面出现果冻抖动效应。

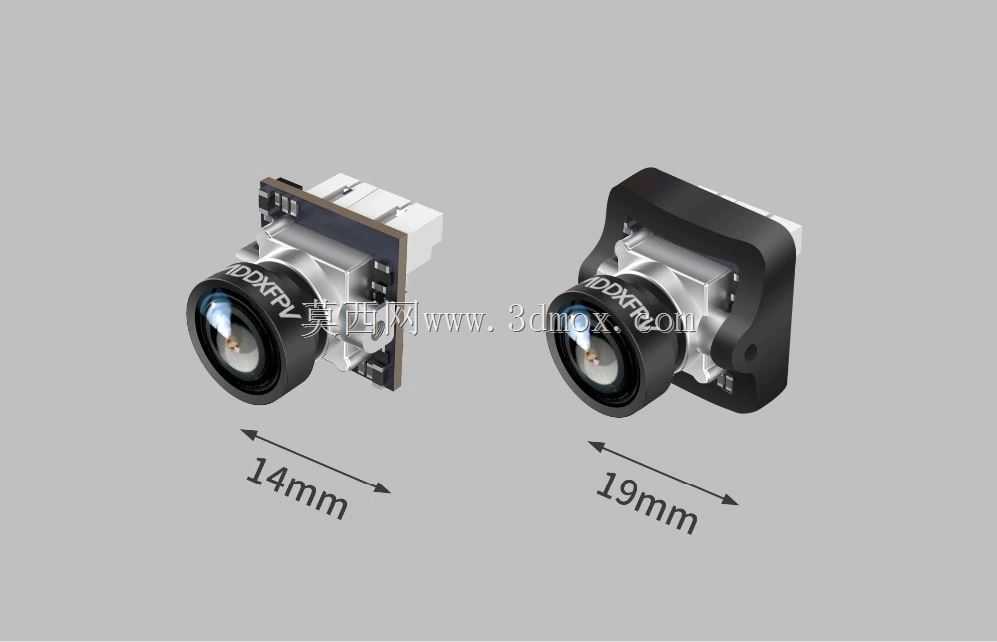

　　结构设计阶段首先要严格卡控摄像头本身的物理尺寸边界：这款1200TVL级别的纳米摄像头本体核心尺寸为14mm见方，带上配套安装支架后的总宽度边界为19mm，镜筒前端伸出长度、镜头外径都在建模时做了全尺寸包覆校核，既不能出现内部干涉导致摄像头装不进夹持位，也不能让框体边缘遮挡镜头视场角——该摄像头支持16:9与4:3两种画面比例，水平视场覆盖范围大，建模时特意把前侧框体开口做了大尺寸挖空，镜筒前方完全无突出遮挡，避免画面边缘出现暗角或者拍到机架结构。

　　电气适配层面，该摄像头支持NTSC与PAL两种制式输出，内置电子快门可在强光环境下自动抑制过曝，逆光飞行时也能看清障碍物轮廓，低照度下0.001勒克斯的感光能力可以支持黄昏、弱光室内场景飞行，工作电压覆盖3.7V到18V宽压区间，直接兼容穿越机常见的1S到4S动力电池供电，不需要额外加装降压模块。建模时安装座的内壁预留了足够的走线空间，摄像头后方的视频信号线、供电线可以从框体后侧的镂空位置直接引出连接飞控图传，不会出现线材被夹持臂压损、装配后线材被挤压松脱的问题。

　　重量控制是这类微型FPV配件设计的核心指标，整套安装座在保证夹持刚性的前提下，尽可能挖去了非受力区域的多余材料：背板中部做了大面积镂空，夹持臂和背板衔接的位置只保留受力筋位，整体附加重量控制在极低水平，避免在机头位置增加多余载荷导致整机重心前移——穿越机的重心理想位置是落在飞控陀螺安装中心附近，机头每增加0.1g重量，都会让飞行时的俯仰转动惯量变大，降低花飞动作的响应跟手度。安装座的安装孔位兼容主流微型机架的机头安装孔距，既可以用微型自攻螺丝直接锁在碳纤机架板上，也可以搭配3D打印TPU减震座使用，吸收机架电机传递的高频振动。

　　建模过程中对装配公差做了针对性优化：夹持臂的内径和摄像头镜筒外径之间预留了0.1mm左右的间隙，既可以保证摄像头能顺利推入夹持位，又不会因为间隙过大导致飞行中摄像头角度移位；侧面锁付孔的位置避开了摄像头内部PCB板的元器件布局，螺丝拧入时不会顶伤内部电路板。整个结构没有多余的突出特征，外露边缘都做了小倒角处理，炸机碰撞时不会出现尖锐棱角勾住障碍物、或者应力集中导致支架断裂的问题，在轻微碰撞后夹持臂可以发生微小弹性形变卸掉冲击力，碰撞结束后依然能保持摄像头的安装位置稳定，不需要每次炸机后都重新校准摄像头角度。
