STM核心板开发板PCB板卡结构设计

　　在嵌入式控制类项目的硬件选型与结构适配环节，核心板的三维结构建模是整机结构设计中不可跳过的前置环节，很多工程师在做整机结构干涉检查时，往往因为核心板的安装尺寸、排针伸出高度、板边固定孔位的参数偏差，导致后期打样后出现排针与外壳干涉、固定柱对位偏差、外接接口插拔空间不足等问题，直接拖慢项目迭代进度。这款STM核心板的三维建模，完全按照实物板卡的实际装配公差做参数还原，没有做简化处理，所有结构特征都保留了实际生产中的尺寸细节。从实际应用场景来看，这类核心板广泛用在工业控制终端、小型物联网采集节点、教学实验设备、小型智能装备的主控单元上，不同的应用场景对板卡的安装空间要求差异极大：工业现场的控制终端往往需要把核心板嵌入到金属外壳内部，

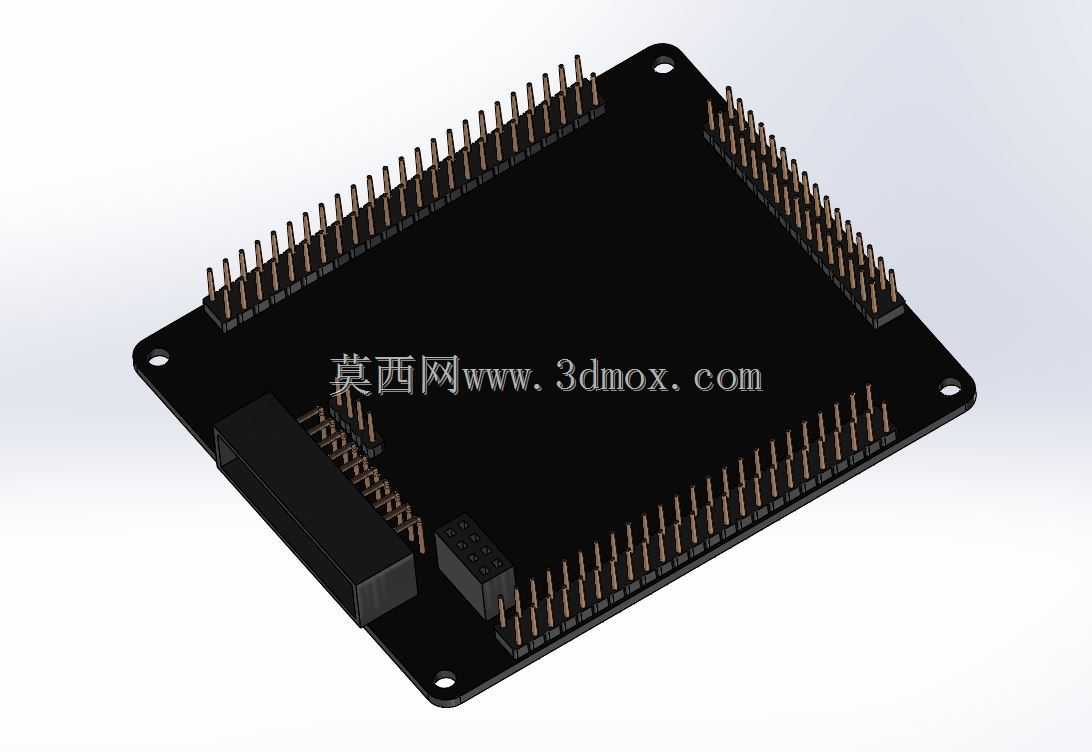

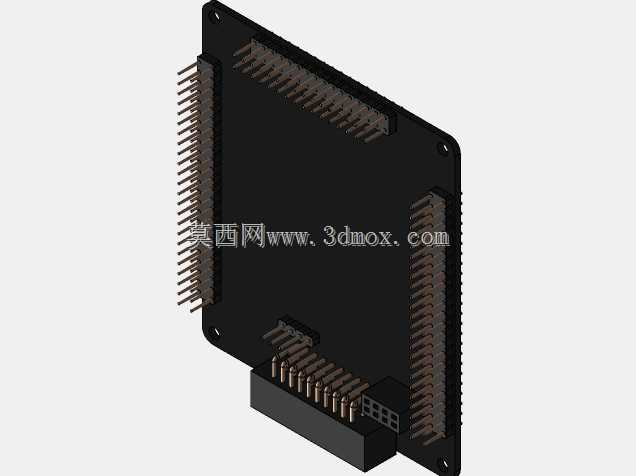

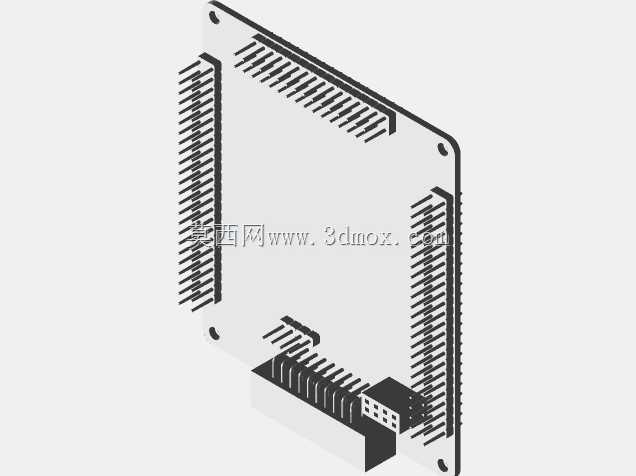

　　周围要预留电源模块、通讯模块的安装位置，排针的焊接高度直接决定了板卡与底板之间的层间距，要是建模时排针高度做小了，后期焊接后板卡与底板之间的走线空间不足，很容易压到底板上的贴片元件；教学实验设备上的核心板经常需要反复插拔，排针的倒角、板边的圆角处理都会影响插拔的顺畅度，要是板角做直角处理，反复插拔过程中很容易刮伤实验台的绝缘层，甚至刮破操作人员的手套。从设计思路上看，这款核心板采用四层PCB的常规布局，板体为黑色阻焊的方形结构，四个角位置预留了标准的M2固定孔位，孔位周围做了露铜接地处理，建模时特意保留了孔位的沉头空间，方便设计固定柱时匹配对应的螺丝头高度，避免螺丝头高出板面对上层元件造成干涉。板体四周分布的双排排针按照标准2.

　　54mm间距排布，每一排排针的引脚长度、塑料基座的高度都按照实际焊接后的尺寸还原，排针引脚伸出板面的长度控制在合理公差范围内，既保证插入底板排母后的连接可靠性，也不会因为引脚过长导致焊接后出现歪斜、连锡的问题。板体侧面预留的排座接口，建模时还原了接口的凸起高度与插拔方向，在做整机结构设计时，可以直接根据这个接口的位置预留外接下载器、通讯线的插拔空间，不用再反复核对接口的实物尺寸。板体上的定位孔与板边的距离严格按照PCB加工的工艺要求设置，避免孔位距离板边过近导致加工时出现板边开裂的问题。从安装边界来看，这款核心板的整体厚度包含板体、正反面元件、排针总高度都做了精确还原，在做整机堆叠设计时，可以直接把这个模型导入装配体，

　　检查与周边电池模块、通讯模块、外壳结构的间隙，常规设计中板卡与周边结构件预留0.5mm以上的安全间隙即可，排针位置与周边元件的间隙要预留1mm以上，避免焊接排针时的锡珠、助焊剂残留影响周边元件的绝缘性能。另外板体上的丝印标识位置在建模时也做了对应位置的特征预留，结构设计时可以避开丝印区域做支撑筋、固定柱的设计，避免后期装配时支撑柱压住板上的丝印甚至元件焊盘。很多新手工程师在做核心板适配结构时，容易忽略排母与排针配合的插入深度，要是建模时只考虑排针的总长度，没算排母内部的夹持深度，很容易出现板卡插不到位、接触不良的问题，这个模型里排针的有效插入长度完全按照实际排母的夹持深度做了对应设置，导入装配体后可以直接模拟插拔行程，确认板卡安装到位后的整体高度。还有板体背面的贴片元件高度也做了还原，要是设计中核心板背面贴近外壳内壁，就可以根据背面元件的最高高度预留对应的间隙，避免外壳顶住背面的电容、电阻元件，导致元件虚焊甚至脱落。在做嵌入式设备的抗震设计时，四个固定孔位的位置可以直接匹配对应的减震胶柱安装位，根据孔位的间距计算胶柱的压缩量，保证设备在震动工况下核心板不会出现过大的形变，避免排针接触不良。
