该整流护罩主要面向小比例固定翼遥控飞行器的动力段防护与气动整合场景,常见于飞翼布局、竞速FPV载机以及长航时遥控平台的机头或发动机安装区域。实际飞行中,裸露的动力组件不仅会破坏机头流线,还容易在起降擦地、草地滑行、异物飞溅和快速拆装过程中受到损伤;护罩通过连续曲面将前方来流平顺引导至动力周边,同时把螺旋桨后端、电机座、紧固件和部分线束遮挡在壳体内部,使外观更完整,也减少维护时误碰旋转部件的风险。

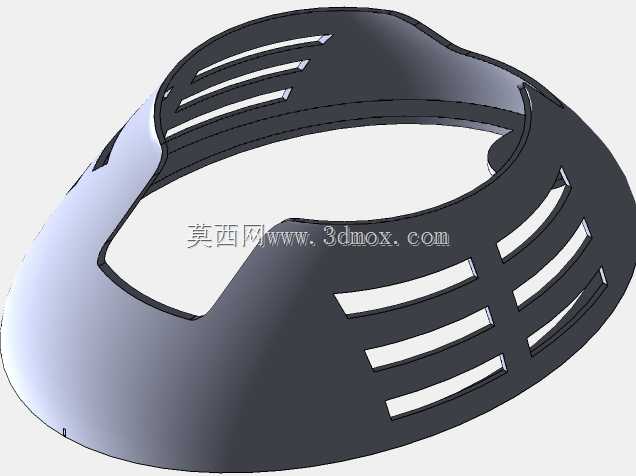

从结构形态看,该件采用近似环形的半包覆设计,前端轮廓随机身头部曲面收束,后端保留与机身或动力舱对接的开口边界。整体壁厚按小型航模常用壳体思路控制,在保证曲面刚度的同时避免不必要的重量增量。模型中多处狭长开槽并非单纯装饰,而是围绕散热、装配和检修需求设置:动力系统在持续大油门工作时会产生热量,槽道可让进入机头的气流穿过护罩内部,带走电机、电调及发动机周边积聚的热空气;开槽位置避开主要承力环带,使壳体在开孔后仍能保持周向连续性。
设计时需要同时处理气动外形与安装边界两类约束。外形方面,护罩的外表面应尽量与机身头部曲线相切过渡,避免台阶造成局部气流分离;前缘区域需要保持圆滑,减少高速飞行时的阻力和震动噪声。内形方面,则要为动力部件、桨座、安装柱、锁紧螺母和线束预留足够间隙,尤其在振动工况下,壳体不能与旋转件发生擦碰。环形后端可作为定位基准,与机身隔框或电机座形成同轴关系,保证护罩中心线与推力线一致;若中心线偏置,飞行中可能带来额外阻力,也会让整流罩承受不对称气流载荷。

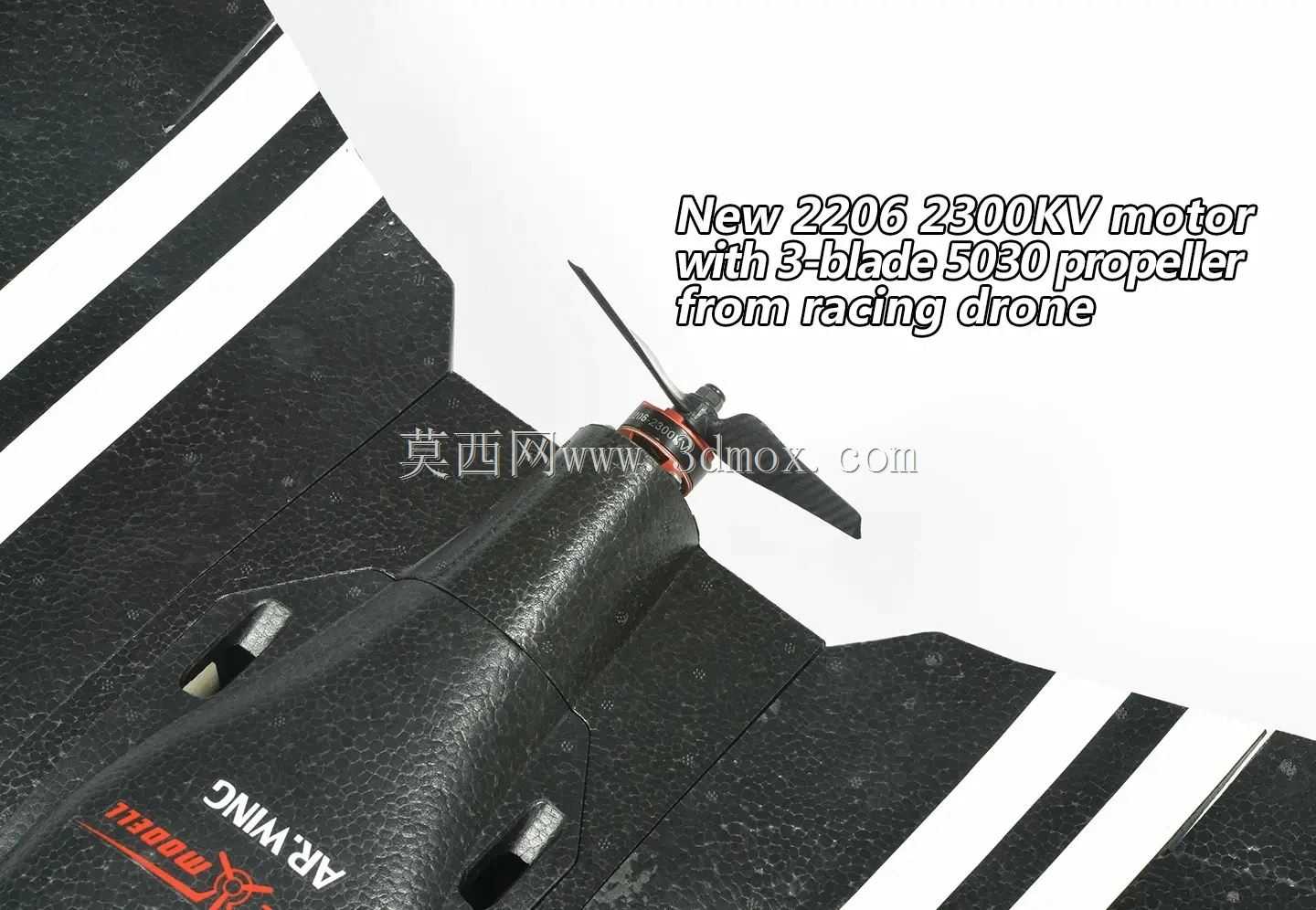

该类护罩通常服务于九百毫米级翼展的小型载机,整体尺寸围绕机头动力舱布置,径向包络以覆盖发动机或电机外轮廓为下限,轴向长度则需兼顾前部流线和后部拆装空间。工程建模时,可先依据机身头部截面建立主曲面,再按动力包络体向内偏置出安全间隙;随后在侧面切出散热槽,并对槽孔边缘进行圆角或翻边处理。若采用轻质塑料、复合材料或3D打印制作,边缘圆角能够降低应力集中,槽孔之间的连接桥也应保留足够宽度,防止起降振动导致裂纹扩展。
安装思路上,护罩不宜只依赖单点固定。较合理的方式是在后端环面或内侧预留螺钉座、卡扣位或粘接法兰,使载荷分散到机身隔框与动力座附近。对于需要频繁检查动力系统的机型,快拆式固定比完全胶接更利于维护;对于竞速场景,则可在保证定位精度的前提下减少外露紧固件,以降低阻力。护罩下部和侧面的开口还应配合维修姿态考虑,当飞机倒置或侧放进行桨叶更换时,操作者不需要拆除大量结构件即可接触关键连接点。
在飞行性能层面,该件的价值不止于外观。机头区域是来流最先接触的部位,曲面连续性直接影响整机阻力和俯仰方向的气动力稳定性。护罩将突兀的机械零件纳入统一外形后,可降低湍流对尾翼和机翼根段的干扰;侧面槽道则在散热与减阻之间取得平衡,若完全封闭,高温部件可能在长时间爬升或满油飞行后出现热累积,若开孔过大,又会牺牲壳体刚性并增加内部紊流。因此,槽孔的长度、宽度、间距和方向都应顺着局部气流组织,而不是随意阵列。
三维结构设计中还需重点关注制造偏差。小型航模部件常受打印翘曲、薄板成型回弹或装配公差影响,护罩与机身对接处应预留少量搭接量,内圈与动力部件之间保留安全间隙。对于振动明显的动力组合,安装孔位附近可局部加厚,或设置加强筋连接外蒙皮与固定座;加强筋应尽量布置在内侧,不破坏外表面光顺度。经过这样的结构处理,整流护罩既能承担气动整流作用,也能在轻量、散热、维护和防护之间满足固定翼遥控飞行器的实际使用要求。
