航空机载气压高度指示表结构

　　该高度表属于小型通用航空器座舱内常见的气压式高度指示装置，整体采用前法兰盘加后圆筒机芯的经典机载仪表布局。前端方形安装面板承担仪表板定位、压紧和外观防护作用，四角预留安装孔，可通过紧固件直接固定在驾驶舱仪表板开孔处；后方圆柱形壳体用于容纳膜盒、传动齿轮、指针轴、刻度盘和调校机构，安装时从仪表板后侧穿入，前面板贴合板面，能够在有限的座舱厚度空间内完成布置。

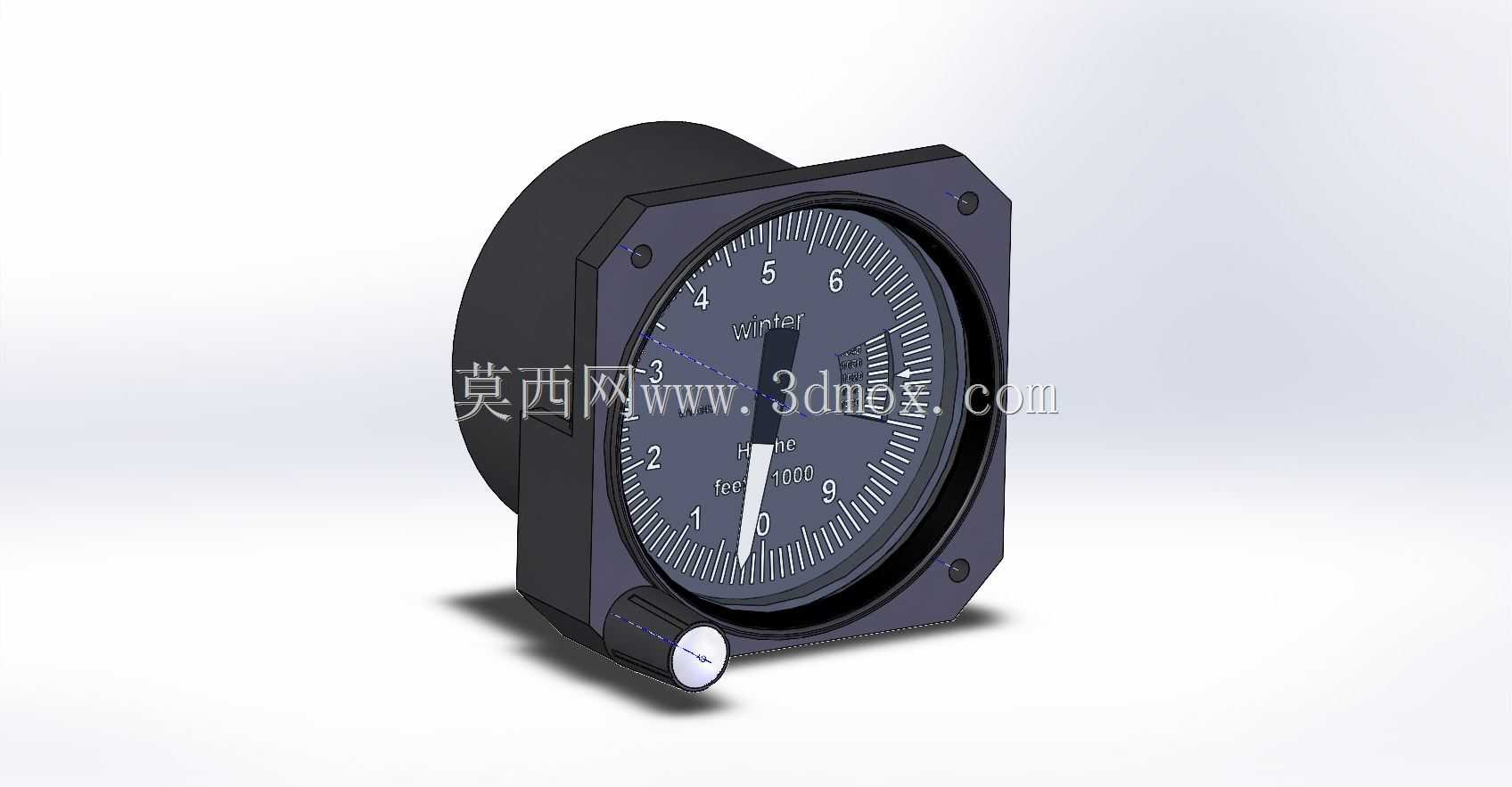

　　从实际使用场景看，这类仪表主要服务于轻型飞机、教练机、试验飞行器或模拟训练设备，向飞行员提供当前飞行高度参考。表盘采用大直径圆形刻度区，长指针与短指针配合读取高度数值，外圈细密刻度用于提高读数分辨率，中心附近设置气压基准调节相关标识。仪表下部伸出的旋钮用于气压基准设定或零点调校，旋钮端部带有防滑纹理和标识面，飞行员戴手套操作时仍可获得明确的旋转反馈。

　　结构设计上，前面板并非简单平面装饰件，而是兼顾安装刚度、密封边界和视觉定位的承力构件。方形轮廓与圆形表盘形成稳定的视觉中心，黑色壳体降低座舱反光，浅色刻度和高对比度指针保证在不同光照条件下快速判读。后壳圆筒外形有利于机芯同心布置，内部气压敏感元件、连杆放大机构和齿轮减速组件可沿轴线排布，减少偏载造成的指针迟滞。表盘后方的支撑结构需要保证指针轴与刻度盘同轴，避免在振动环境下出现擦针、卡滞或读数偏差。

　　安装边界方面，设计时应重点控制前面板外形尺寸、后壳直径、后壳伸入长度以及旋钮突出量。仪表板开孔需匹配后壳圆柱段，同时保留前方法兰压紧面；四角安装孔间距决定互换性，后方应预留气压接口、线束或机芯维护空间。旋钮位于前下方，操作半径内不应被相邻仪表、遮光罩或驾驶杆干涉。由于机载环境存在持续振动、温度变化和气压变化，壳体与面板连接处、表盘玻璃压边以及旋钮轴部位都需要考虑紧固、防松和密封。

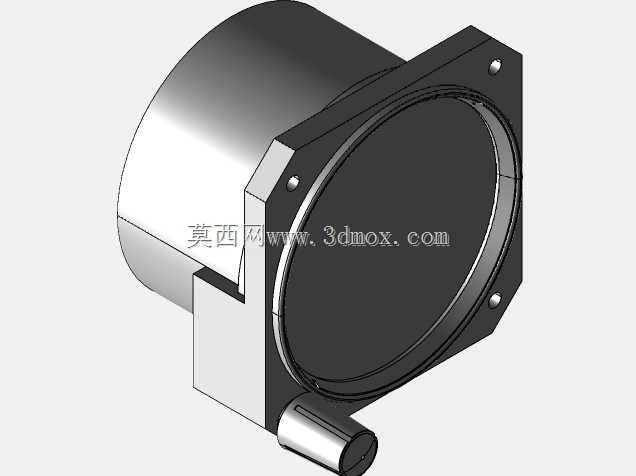

　　三维结构表达中，外观面可分为面板、壳体、表盘、指针、玻璃压圈和调节旋钮几个模块。方形面板边角做小倒角处理，既减少应力集中，也避免安装时划伤；圆柱后壳与前面板过渡处设置台阶，便于仪表板定位。表盘刻度、数字和单位标识属于人机界面关键要素，建模时应保持刻度线径向分布均匀，数字位置符合飞行员视线读取习惯。指针采用细长薄壁造型，端部指向刻度区，根部与轴套连接，需在轻量化与抗弯刚度之间取得平衡。

　　在维修和装配逻辑上，这类仪表通常以前面板为基准，表盘、指针和玻璃组件从前部装配，后壳内部机芯沿轴向固定。下部旋钮通过小轴与内部调校机构相连，轴套处需要限制径向窜动，同时保证旋转平顺。对于训练模拟器或地面演示设备，该结构也可作为座舱仪表布局验证件，用于检查仪表板开孔、视线遮挡、旋钮操作空间和多仪表排列密度。

　　工程建模时应避免只追求外观而忽略安装关系：前法兰厚度会影响压紧效果，后壳长度会决定仪表板后方占用空间，旋钮位置会影响飞行员操作路径，表盘直径则影响读数距离和辨识精度。把这些边界条件纳入结构后，该高度表不仅是一个外观展示件，也能够支持座舱布置、装配干涉检查、维修可达性分析和机载仪表原理展示。
