小型四轴数控雕刻铣削加工设备

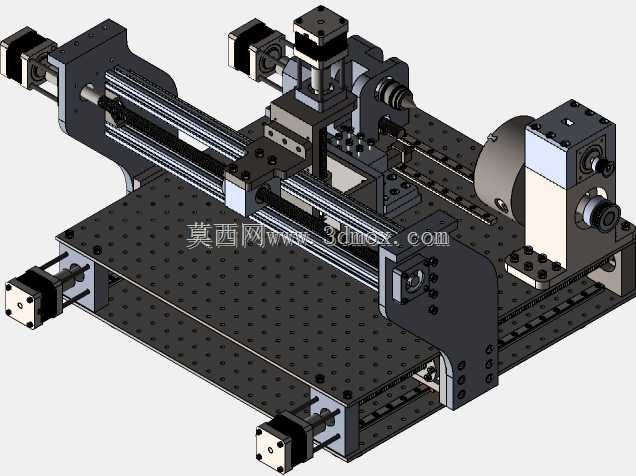

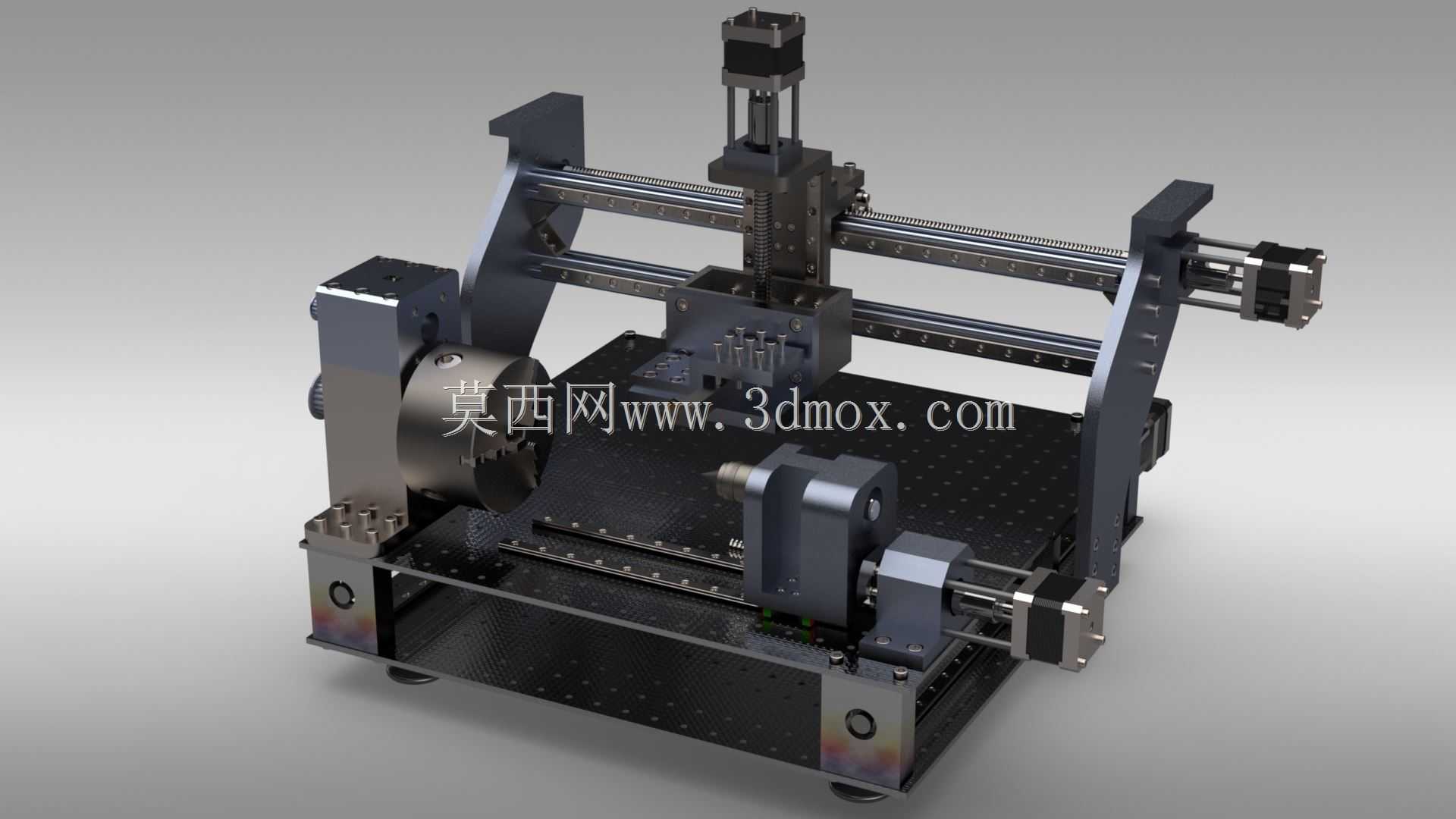

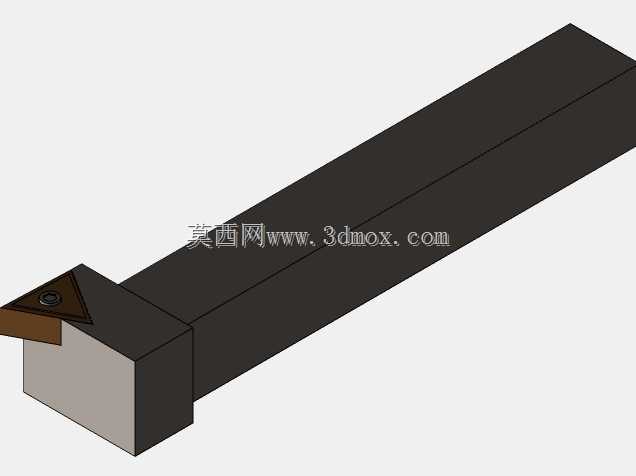

　　该设备属于小型龙门式数控加工装置，整体结构围绕平面铣削、浮雕雕刻、轻切削以及带回转特征零件的四轴联动加工展开。机架采用左右立板与底部平台组合的形式，横梁承担X向运动部件的支撑，Z向滑台安装在横梁移动座上，主轴或执行头沿垂直方向进给；工作台区域布置多孔定位面，便于装夹夹具、垫板、虎钳或定制工装。前端增设旋转夹持单元，可对棒料、筒形件、小型回转件进行分度或连续回转加工，使设备不只局限于二维平面雕刻，也能完成圆柱面刻字、周向槽位、异形轮廓和多面加工。

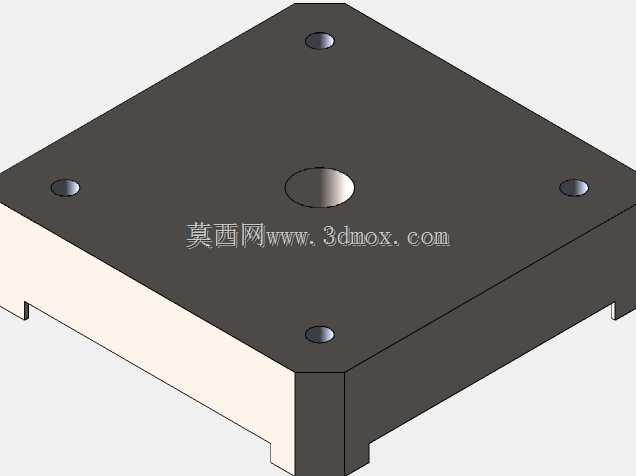

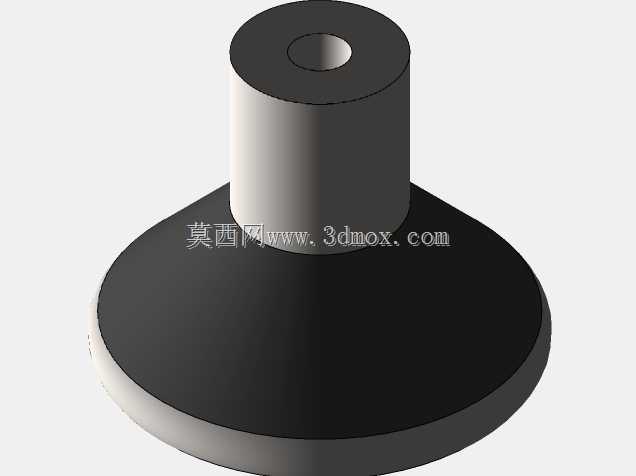

　　从实际使用场景看，这类设备常见于小件精密加工、教学实训、工艺样品制作、木工浮雕、软金属轻铣、塑料件修形以及实验室自动化验证。由于占地相对紧凑，它适合放置在桌面或小型工作间内，用于低载荷、多品种、频繁换件的加工任务。底部平台承担整机基准，安装时需要保证台面水平，并通过地脚或减振垫稳定支撑；左右立板决定横梁高度与Z向有效空间，设计时要兼顾刚性、开口高度和刀具可达范围。若加工件高度较大，应复核主轴端面到工作台的距离；若使用旋转轴，则要确认回转直径、顶尖间距以及刀路与支架之间的干涉边界。

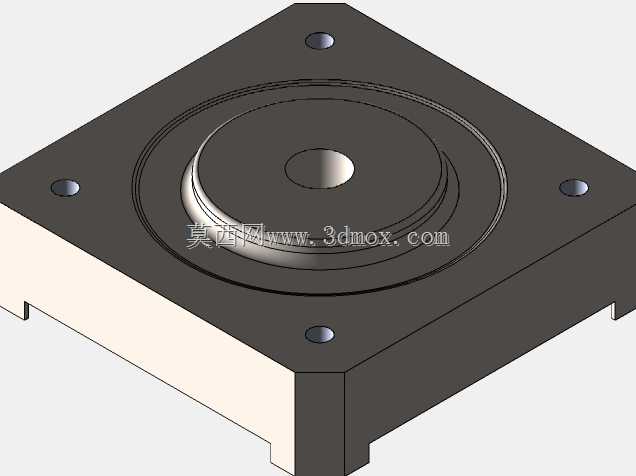

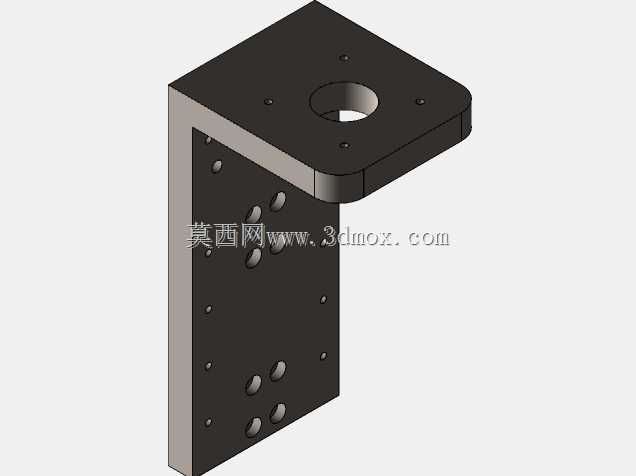

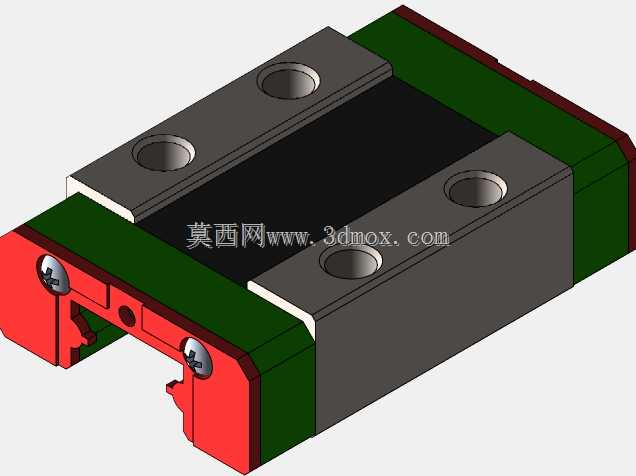

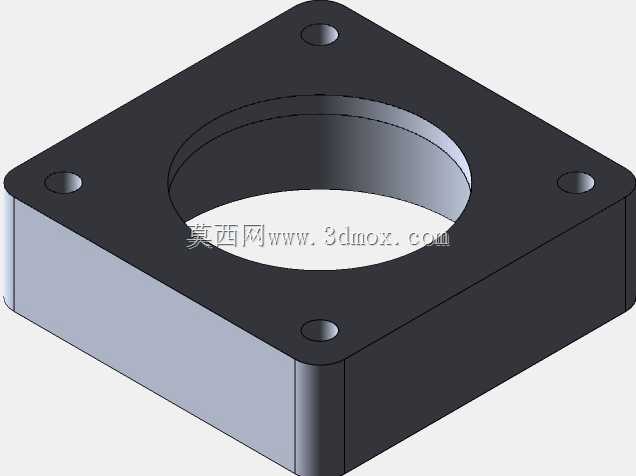

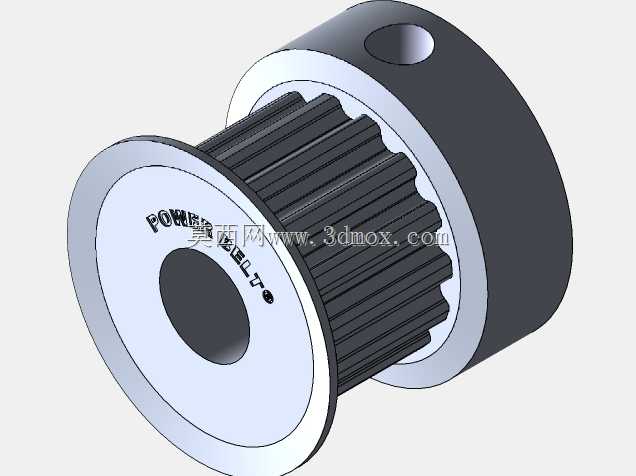

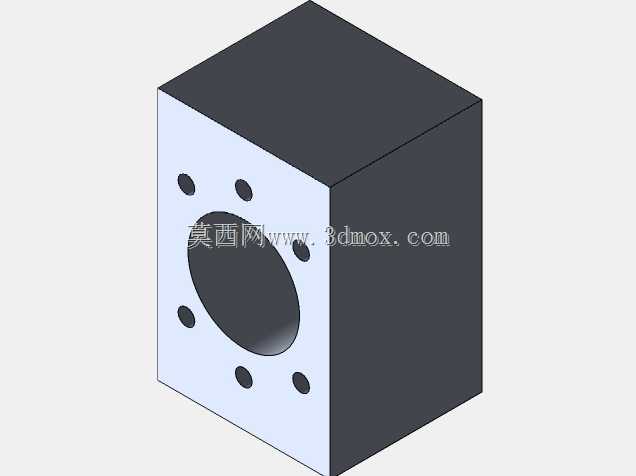

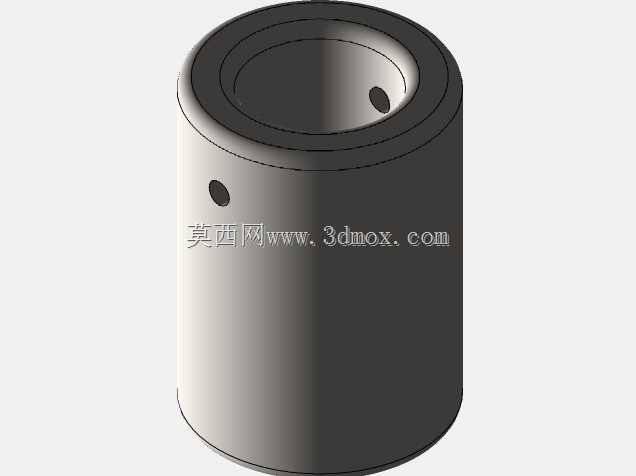

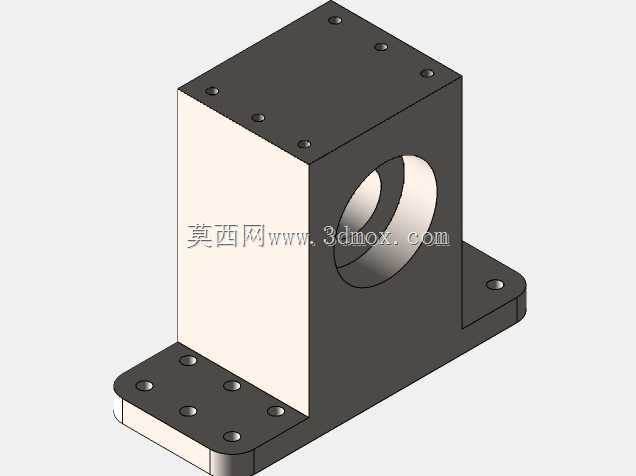

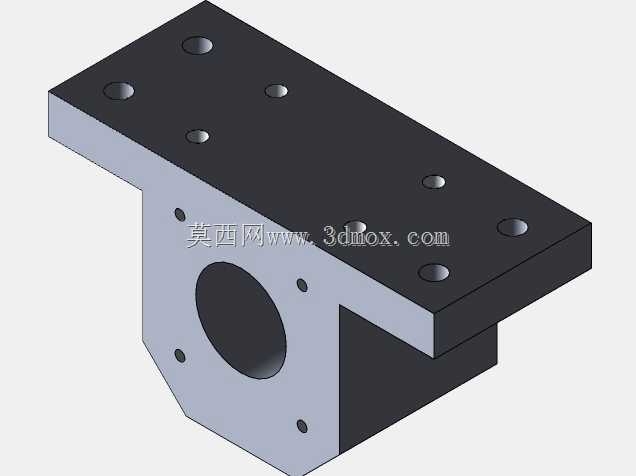

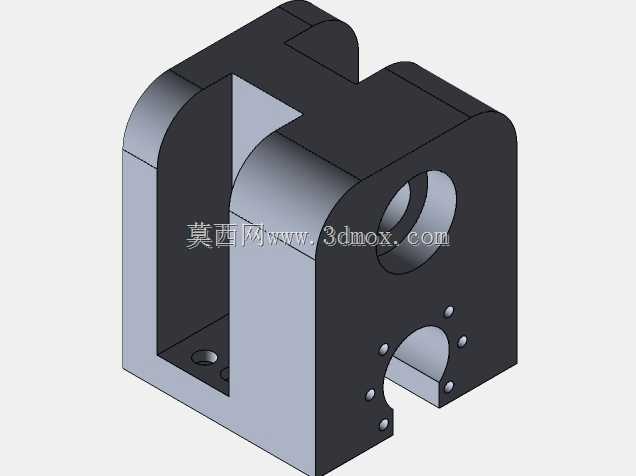

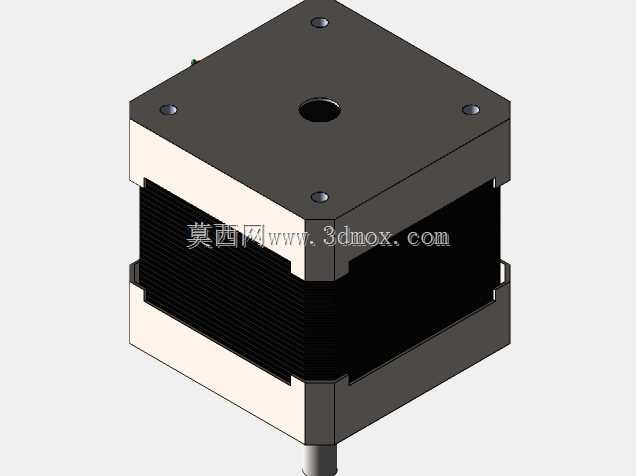

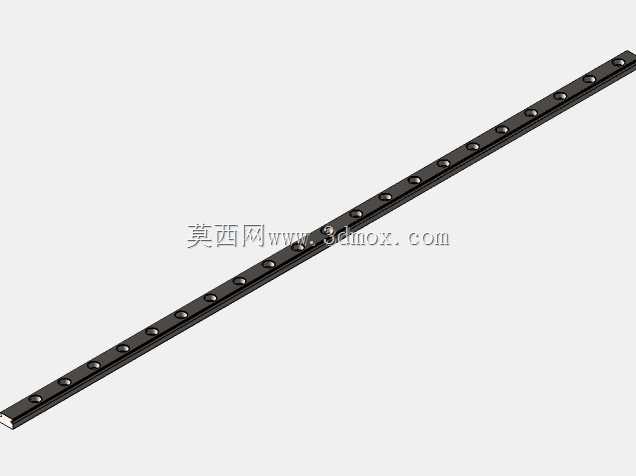

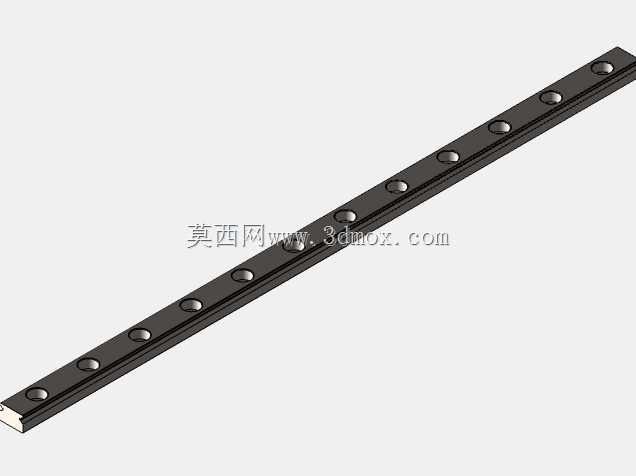

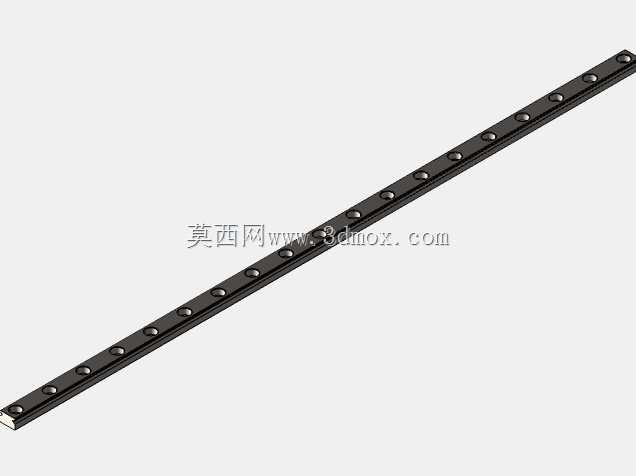

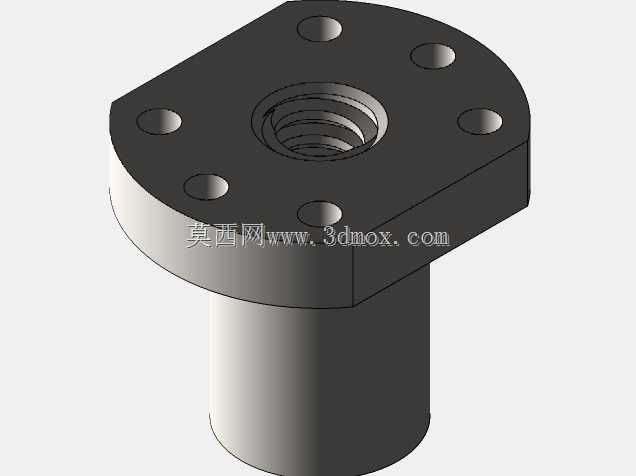

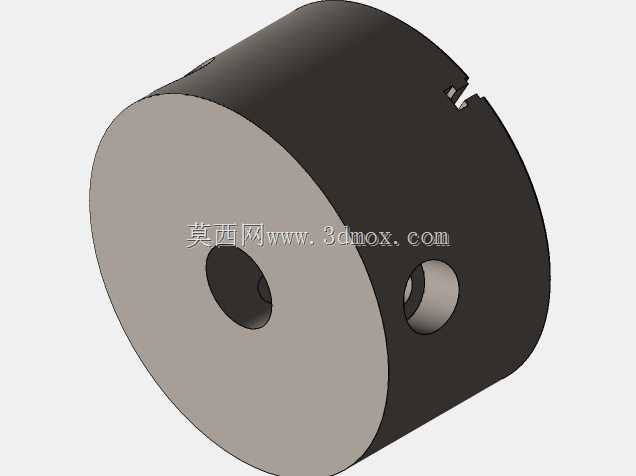

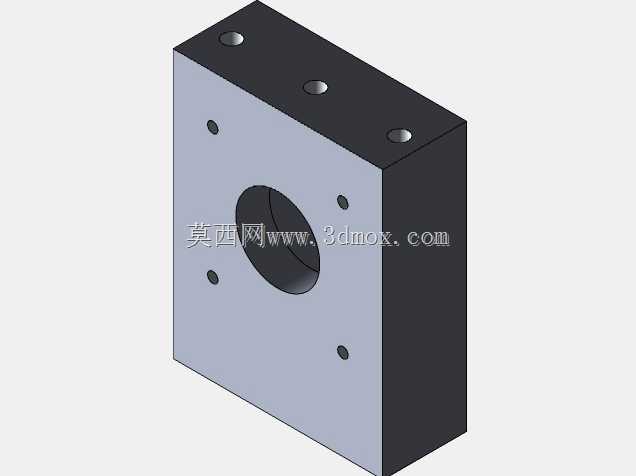

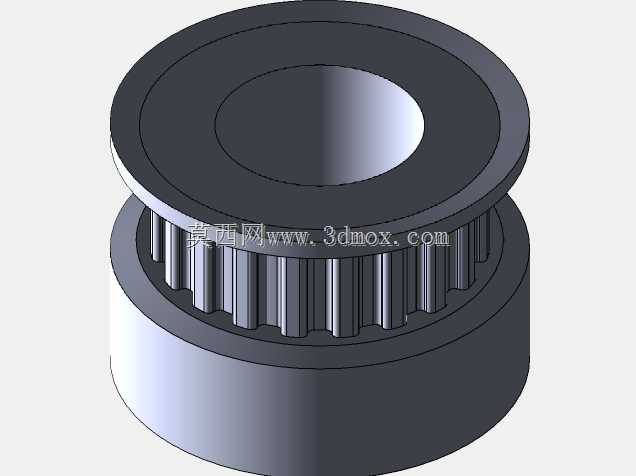

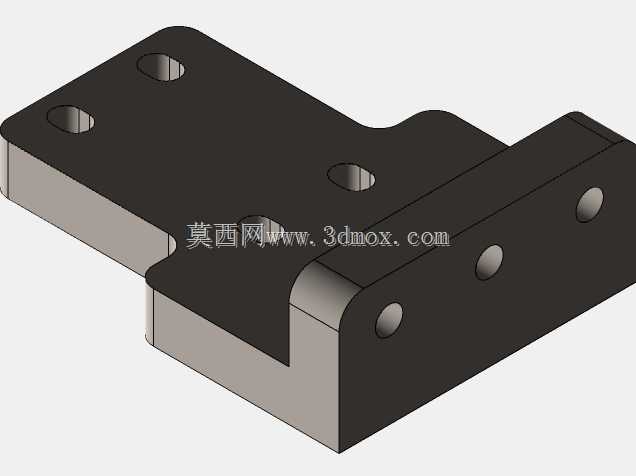

　　进给系统采用直线导轨与丝杠组合的思路，传动路线清晰：X向沿横梁布置，Y向沿床身方向布置，Z向由竖直滑台完成升降，旋转轴则通过独立驱动单元带动卡盘或夹头。各轴端部配置步进或伺服驱动件，电机座与联轴器位置在模型中均有体现，便于工程师校核轴系同心度、安装螺钉位置和维护空间。龙门两侧支撑结构需要承受切削反力，因此立板与横梁连接处应保持足够接触面积，装配时不能只关注外观对称，还要检查导轨平行度、丝杠同轴度以及运动座在全行程内的阻力一致性。

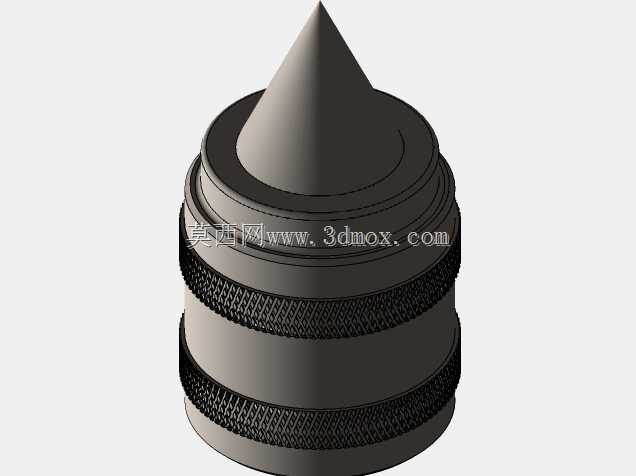

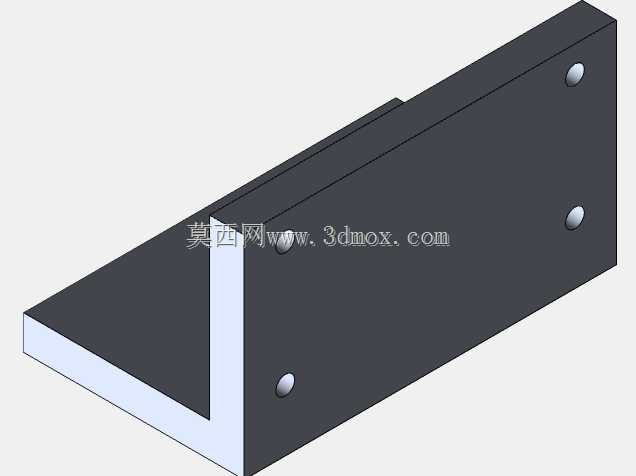

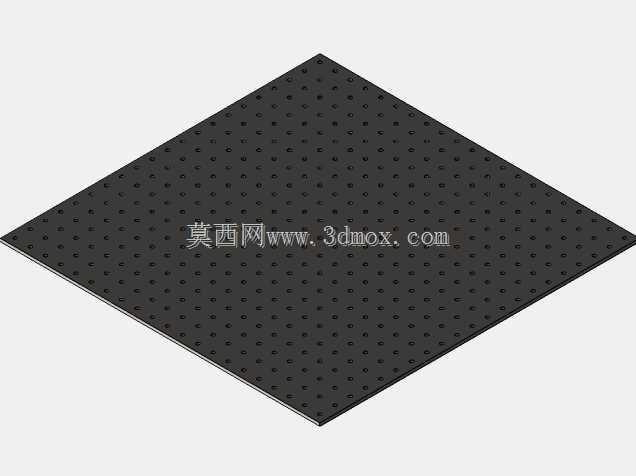

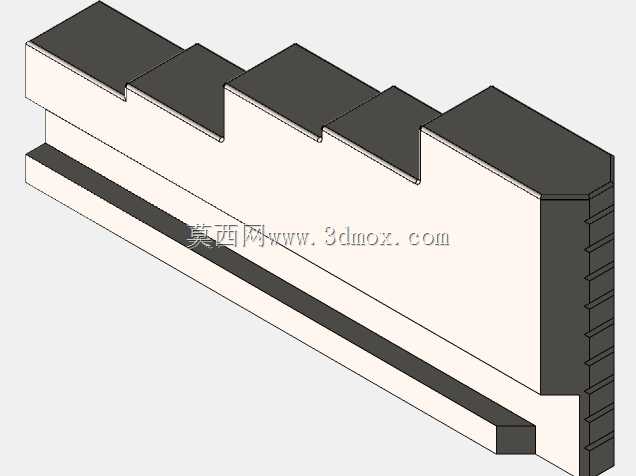

　　工作台面上的规则孔阵主要用于柔性装夹，可配合压板、定位销、垫块或专用夹具使用。针对平板类工件，可直接通过压板固定；针对异形件，可在孔阵上搭建辅助靠山；针对回转件，则由前端卡盘和尾座支撑共同约束。旋转轴的加入提高了设备工艺覆盖范围，但也对刀路规划提出要求：加工前需明确回转中心与刀具坐标系的关系，避免后处理输出的旋转角度与实际夹持方向不一致。尾座位置应根据工件长度调整，细长棒料需要适当顶紧以降低颤振，短件则可采用悬臂夹装，但要控制悬伸长度。

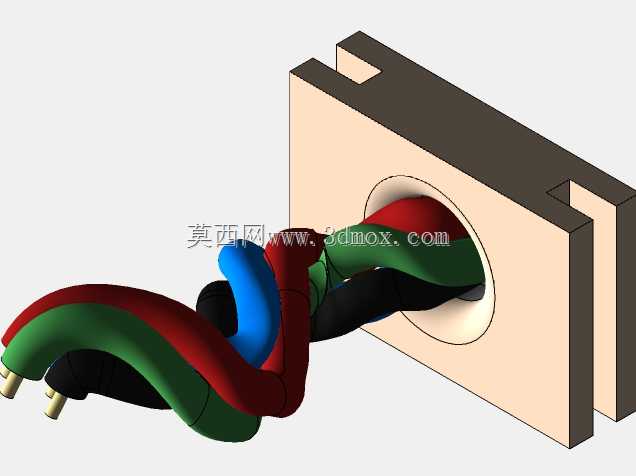

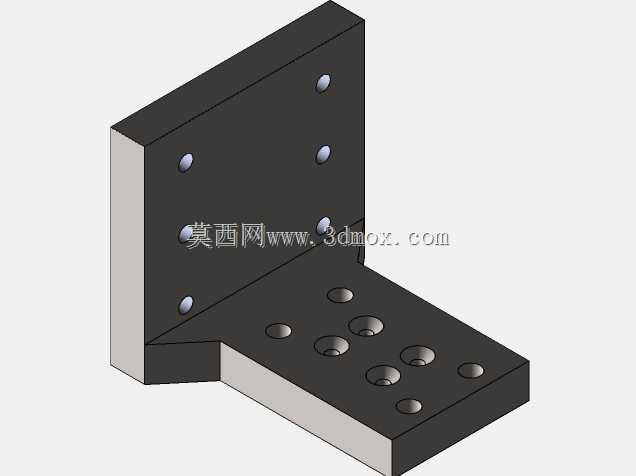

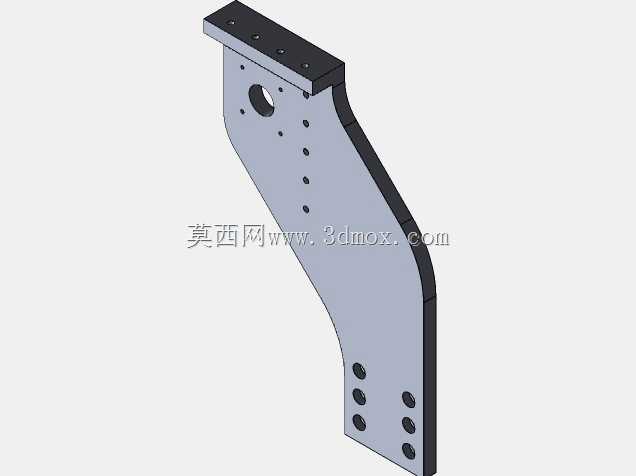

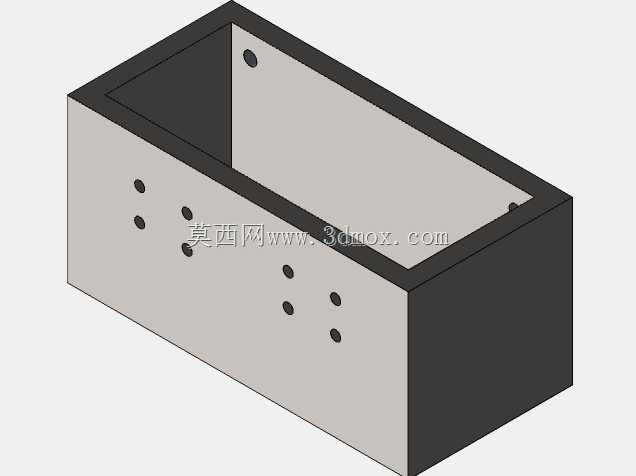

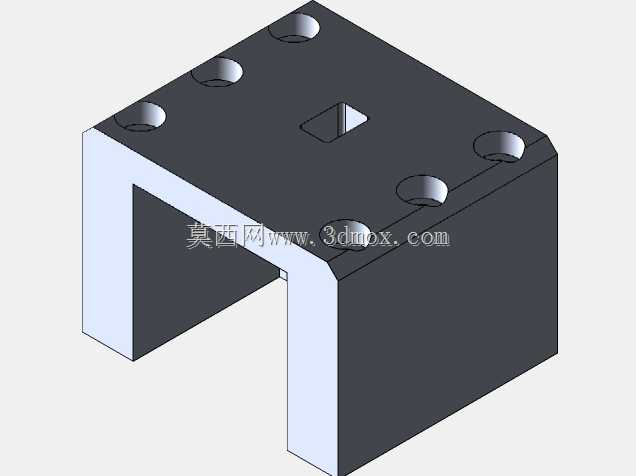

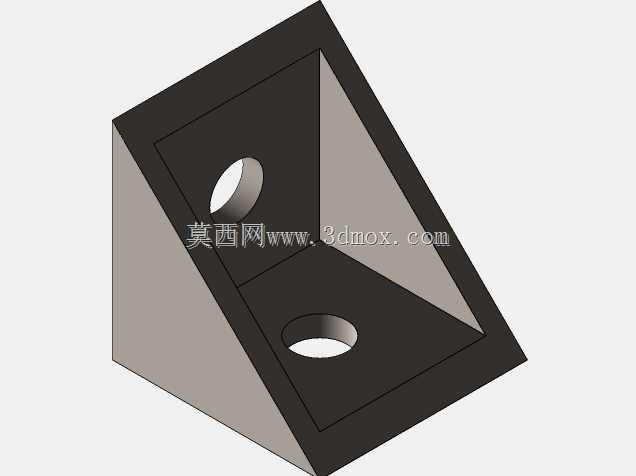

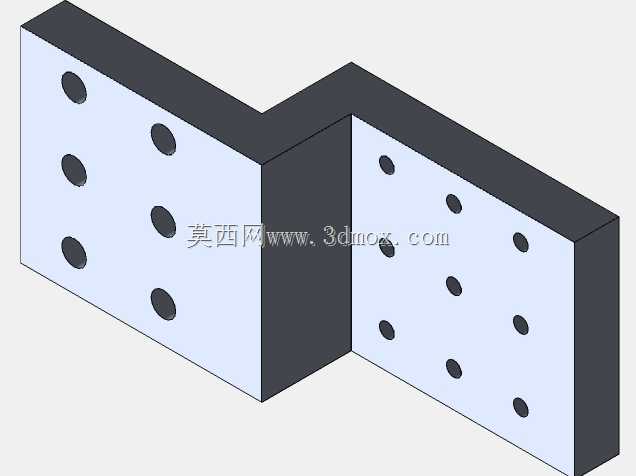

　　结构设计上，整机强调模块化。底部框架、左右立板、横梁、滑动座、Z轴滑板、主轴安装板、旋转轴组件和尾座组件均可独立拆分组装，便于加工、运输与后期维护。侧板采用弯折或加厚板件形式，在减轻重量的同时保留抗弯能力；运动部件尽量靠近导向元件布置，以减小偏载力矩。线缆和拖链虽然在外观中不是最突出的部分，但在真实设计中必须沿运动方向预留弯曲半径，尤其X轴与Z轴同时动作时，要防止线缆拉扯、摩擦或进入丝杠行程。

　　外形边界方面，设备宽度主要由左右立板和驱动电机外伸尺寸决定，深度由底架长度、Y向行程及尾座布置决定，高度则受Z轴电机、立柱和主轴夹座影响。选型或复刻时，应先确定加工对象的最大尺寸，再反推有效行程：平面加工关注X、Y行程和台面装夹面积，四轴加工关注回转直径、棒料长度和尾座行程。安装边界不仅是设备本体占地，还包括前方操作空间、后方电机维护空间、顶部起吊或检修空间，以及切屑、冷却和吸尘附件的布置位置。

　　该模型对机械设计人员的参考价值在于完整呈现了小型数控设备从床身、导向、传动、执行到夹具的空间关系。工程人员可据此检查板件壁厚、螺栓连接、电机选型、导轨跨距、主轴固定方式和旋转轴支撑形式，也可在其基础上扩展防尘罩、冷却管路、吸尘口、对刀仪或安全防护门。整体结构紧凑、功能分区明确，既适合作为桌面数控加工装备的结构样例，也适合用于四轴机床布局、运动干涉检查和自动化小设备开发的三维设计参考。
