小型并联三角洲教学机器人结构设计

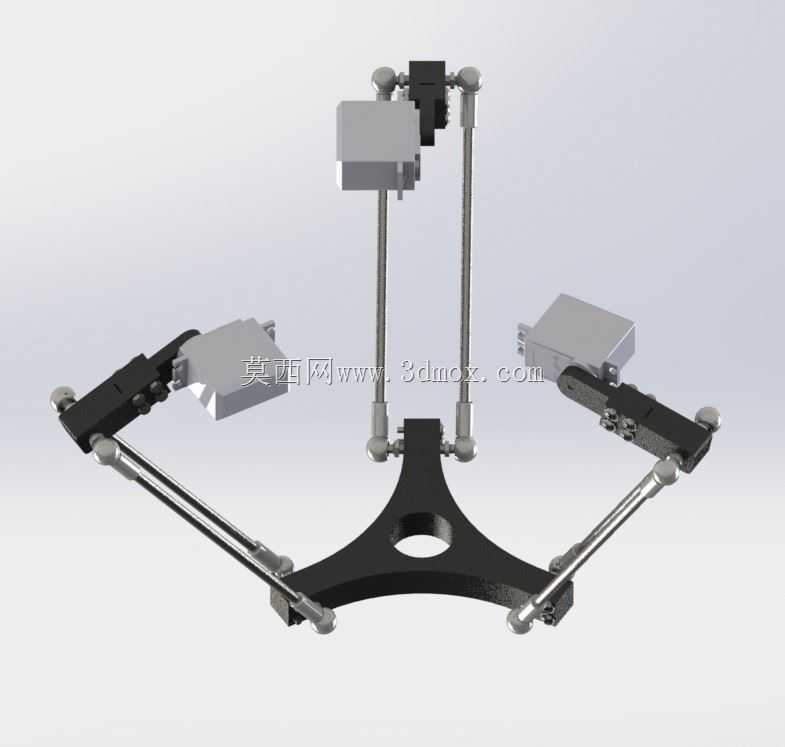

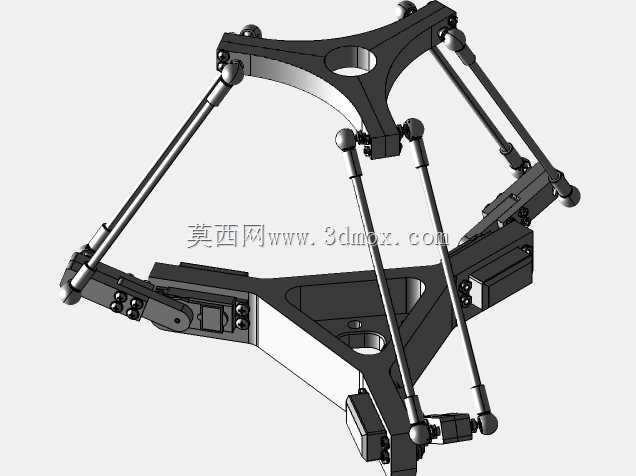

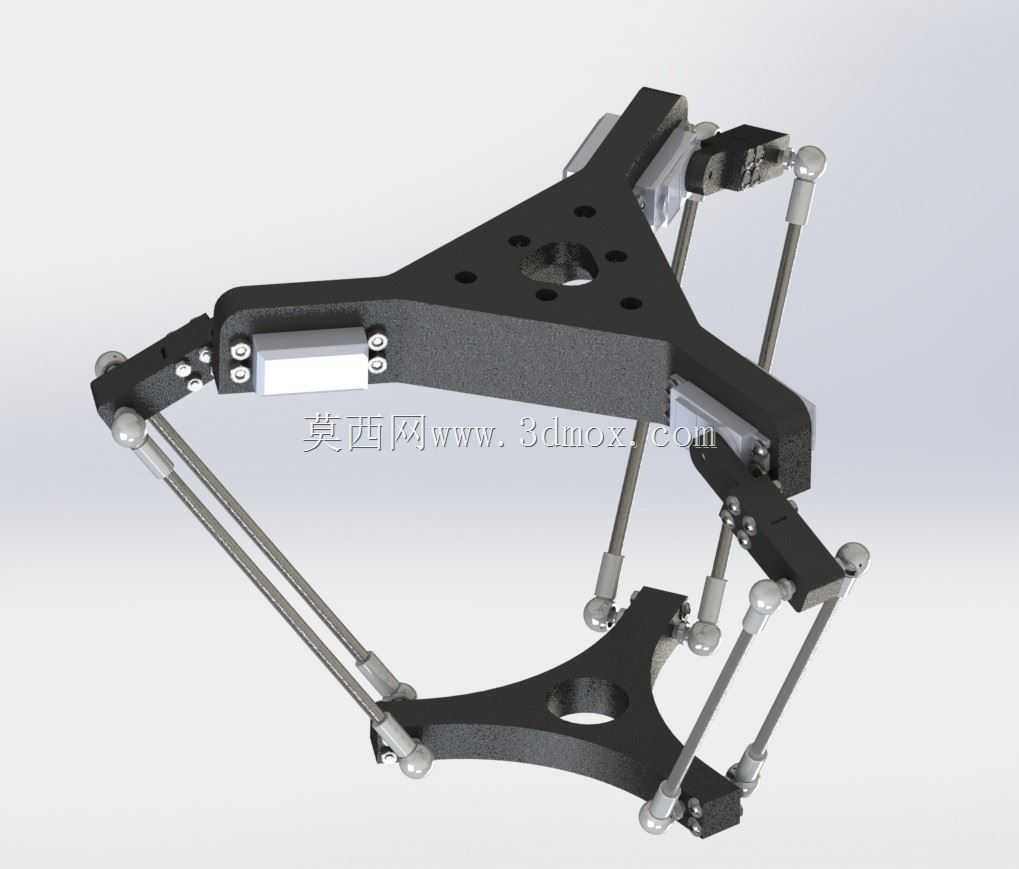

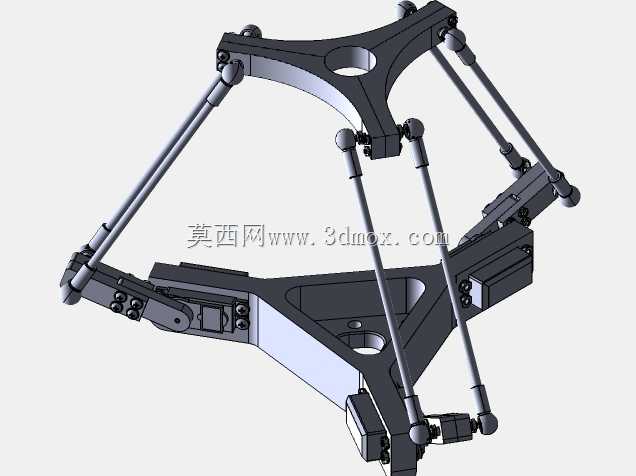

　　这套小型三角洲并联机构主要面向教学实训、运动学演示和轻型自动化实验场景。整机采用上下三角形平台配合三组平行连杆支链的典型布局，上平台作为固定基座，用于布置驱动单元和安装接口；下平台作为末端运动平台，可在三维空间内完成平动拾取、点位搬运和轨迹跟随动作。与串联机械臂相比，三角洲结构将驱动部件集中布置在固定侧，运动支链承担传力和约束作用，末端运动部件惯量更低，在高速拾放、短行程往复动作中具有明显优势。

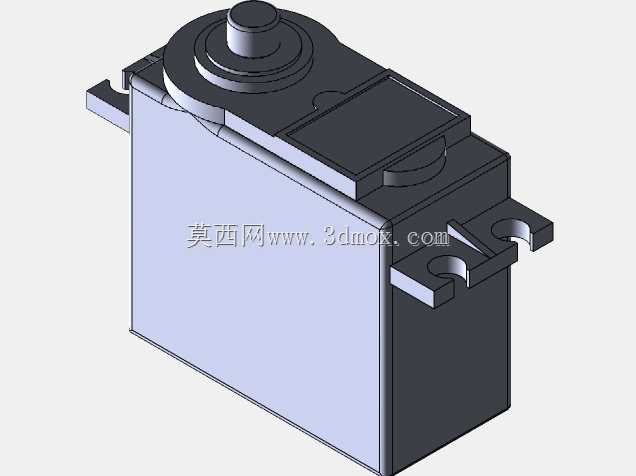

　　从实际用途看，该机构可用于高校机械原理课程中的并联机构讲解，也可作为实验室搭建小型分拣工作站、视觉拾取平台、运动控制算法验证平台的机械本体。三组支链对称分布，末端平台在理论工作空间内主要保持姿态平移，便于学生理解逆解计算、杆长约束、球铰转角限制和工作空间边界。若配合步进或伺服驱动、控制器与末端吸嘴，可完成轻量零件排序、小件搬运、教学演示等任务；若仅作为机械结构模型，则适合用于装配关系校核、运动干涉检查和零部件选型参考。

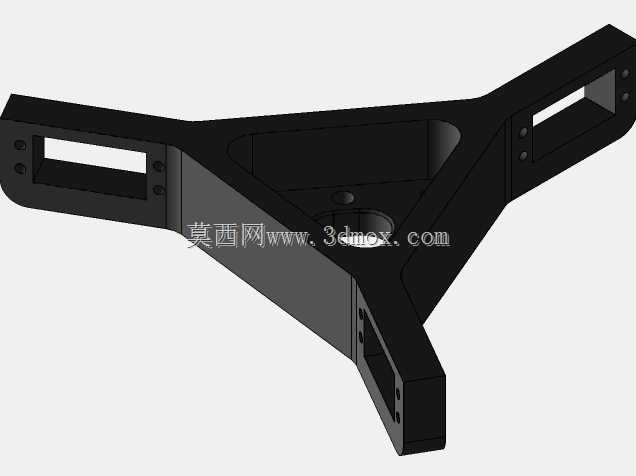

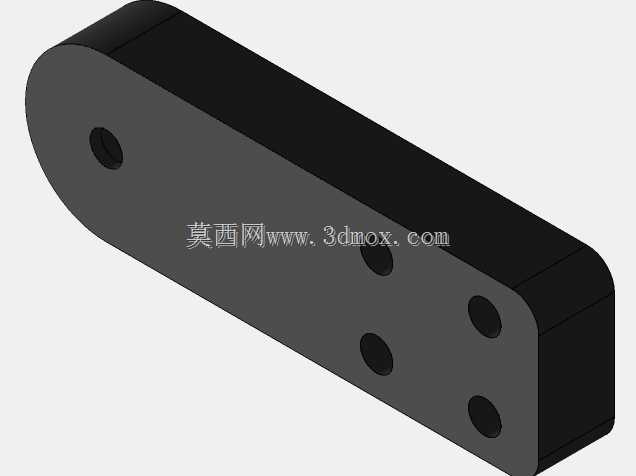

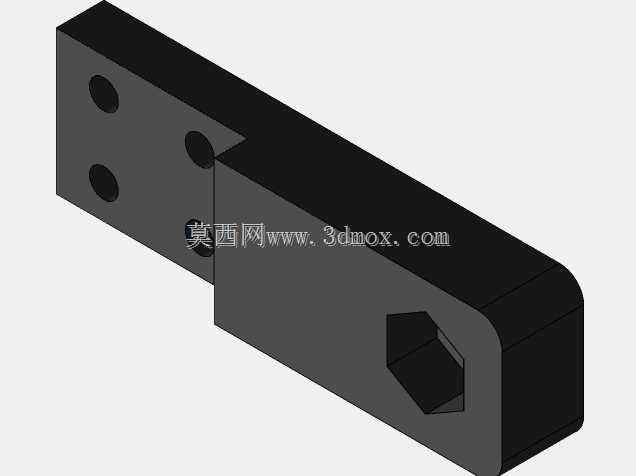

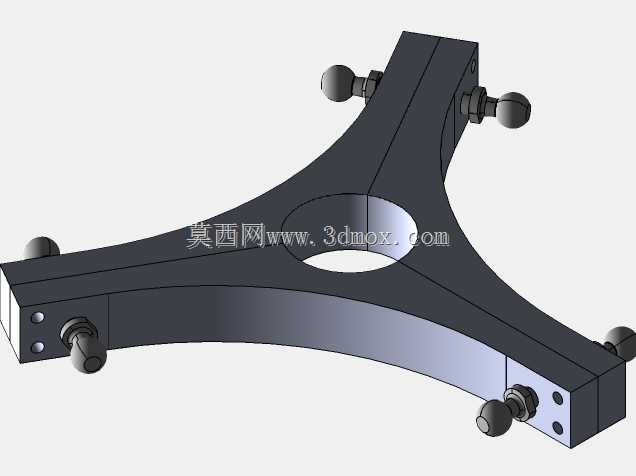

　　结构设计上，固定平台与动平台均采用三角形板件形式，板面上预留了多个安装孔位。上平台中心区域可安装末端走线支架、相机或其他检测元件，三个角部分别对应一组驱动摇臂；下平台中心开孔用于安装末端执行器，周边孔位用于连接连杆球头。支链采用成对平行杆布置，每根杆两端通过球铰或杆端关节件与摇臂、动平台连接。平行四边形约束能够限制动平台的转动自由度，使末端在运动过程中保持较稳定的姿态，这也是三角洲机器人实现高速平移拾放的关键。

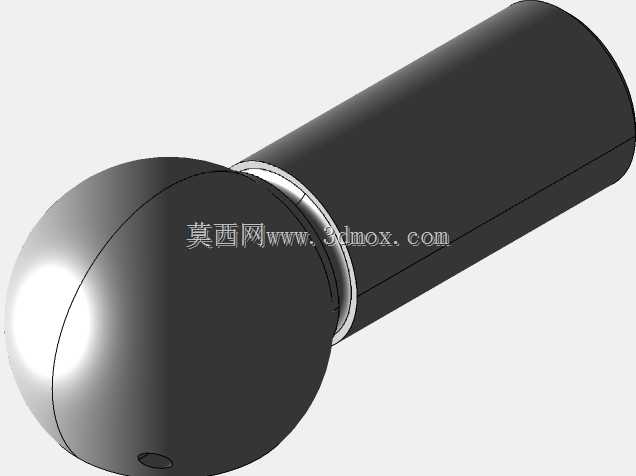

　　杆件部分选用细长金属杆形式，在保证刚度的同时控制运动质量。杆端连接位置需要重点关注关节轴线、球头摆动角度和锁紧方式。实际装配时，三组支链长度应保持一致，若杆长误差偏大，会造成动平台姿态偏斜、运动阻力增大，甚至在极限位置出现卡滞。驱动摇臂与固定平台之间的旋转轴需要保证同轴度，三组驱动轴的安装面应尽量处于同一平面；支链与动平台的连接点则应形成稳定的等边三角形分布，以保证运动学模型与实际机构一致。

　　安装边界方面，该设备属于小型台式机构，整体占地由上平台三角形外接圆和支链摆动范围共同决定。布置时不能只按静态外形预留空间，还要考虑驱动摇臂旋转、连杆外摆以及动平台下行时的包络区域。机构侧面在摇臂转到外展位置时会超出固定平台投影，后方和左右两侧均需留出检修与运动间隙；底部则要保证动平台在最低位置时不与工作台面、输送线或夹具发生碰撞。若安装在实训桌面上，固定平台应通过支架或立柱保持足够高度，支链下方不能布置线缆、工件盒等障碍物。

　　设计校核时，应先明确末端所需的工作半径、垂直行程和负载质量，再反推主动臂长度、从动杆长度以及上下平台铰接点半径。杆长增加会扩大工作空间，但也会降低固有频率并增大杆件挠曲；平台铰接点半径增大可提升支链稳定性，却可能缩小有效工作区域。球铰的摆角范围是另一项硬约束，尤其在工作空间边缘，连杆与平台、摇臂之间容易出现角度极限。三维建模过程中需要对驱动臂进行连续转动仿真，检查杆件交叉、球头干涉、紧固件碰撞和末端走线空间。

　　该结构的优势在于构型清晰、零件数量适中、运动关系直观，适合拆解为平台件、驱动臂、平行连杆、关节连接件和末端安装件进行教学。工程实现时，固定平台可通过铣削或板材加工获得，连杆可采用标准金属杆配合两端关节件，动平台则应在轻量化与刚度之间平衡。由于末端负载主要沿支链传递，关节处预紧不能过松，否则会产生回程间隙；也不能过紧，否则会增加驱动扭矩并造成运动不顺畅。整体来看，该模型完整呈现了三角洲并联机器人的核心机械特征，可用于教学演示、控制实验和轻型自动化机构方案验证。
