破碎机下方卷取导料溜槽钢结构

　　这套溜槽结构布置在破碎工序下游，承担物料从破碎机排料区向后续卷取或收集位置过渡的任务。破碎后的物料粒度不均，下落时带有冲击、摩擦和偏载，因此该部件不能按普通薄板护罩处理，而需要同时考虑料流轨迹、衬板磨损、机架支撑、检修空间以及现场安装边界。

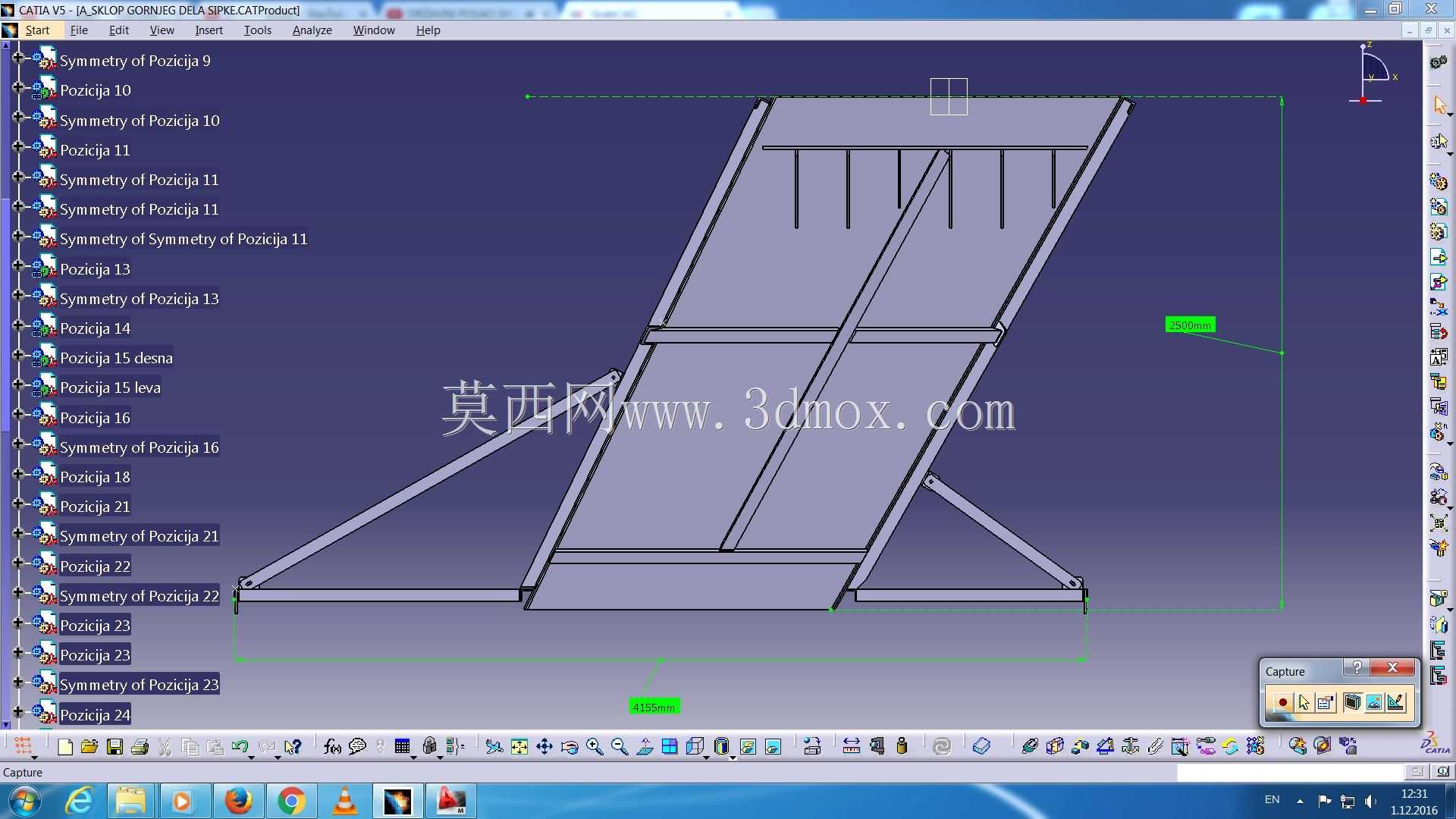

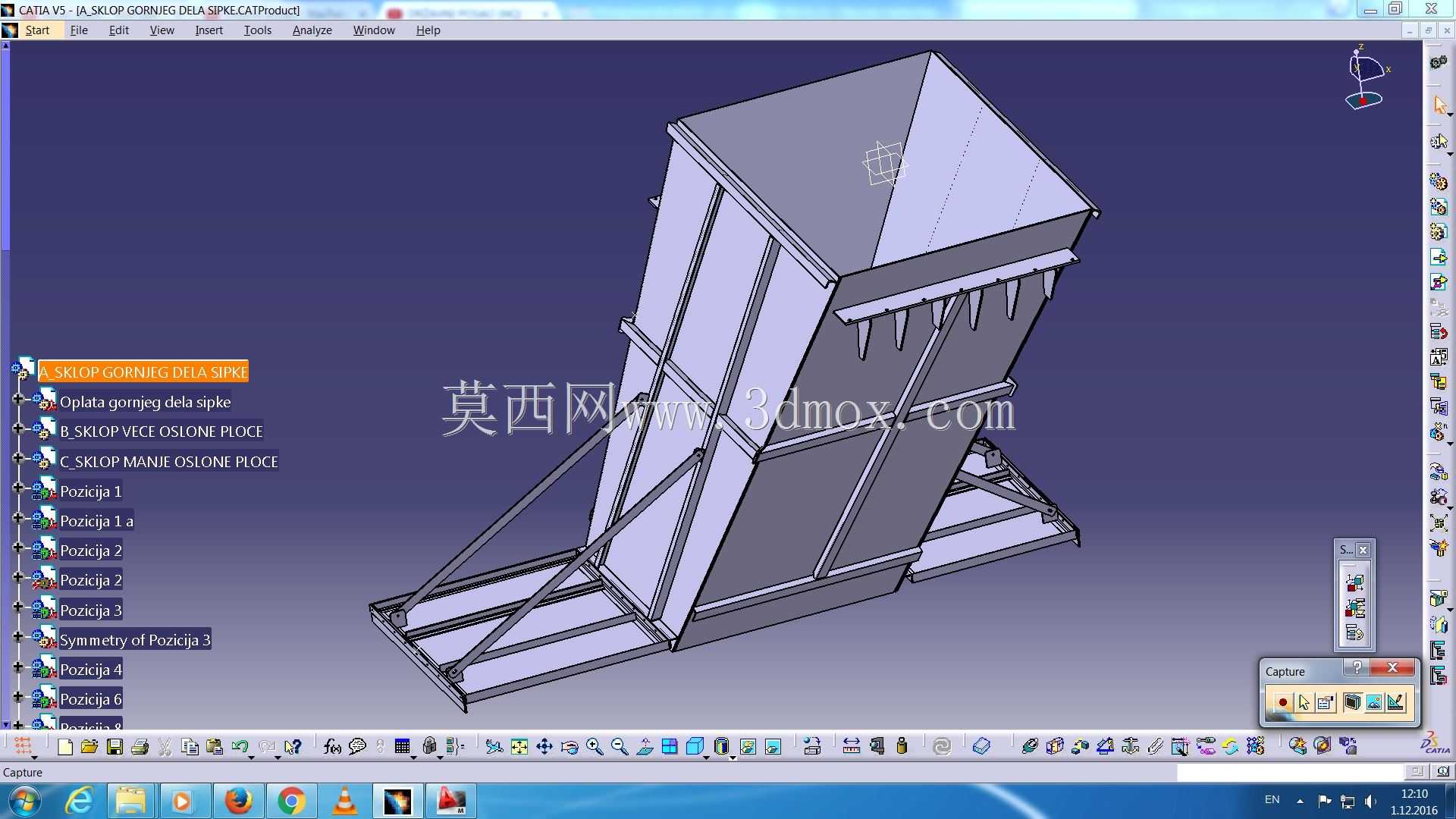

　　从模型形态看，主体采用倾斜槽体与下部框架组合。槽体上方承接破碎机排出的散料，内部形成连续下滑通道；侧壁和底板按料流方向布置，使物料在重力作用下沿斜面移动，减少堆料、堵料和反弹。槽体外侧设置加强筋和纵向梁，侧板并非单纯平面封板，而是通过折边、肋板和横梁形成箱格状承力结构。这样处理后，落料冲击不会直接集中在单块板上，而是分散到周边框架，尤其适合矿石、建筑垃圾、煤块等磨蚀性较强的工况。

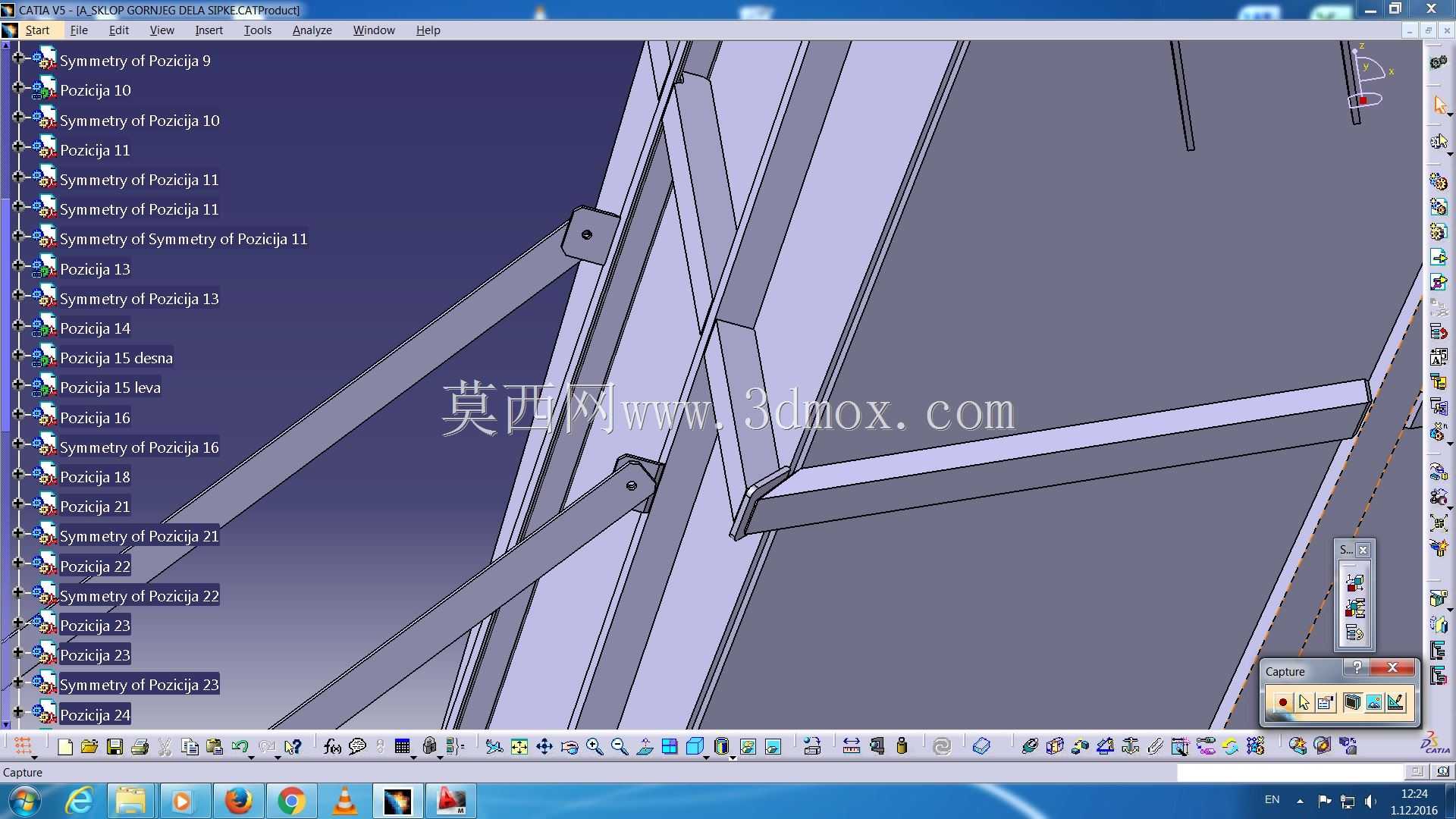

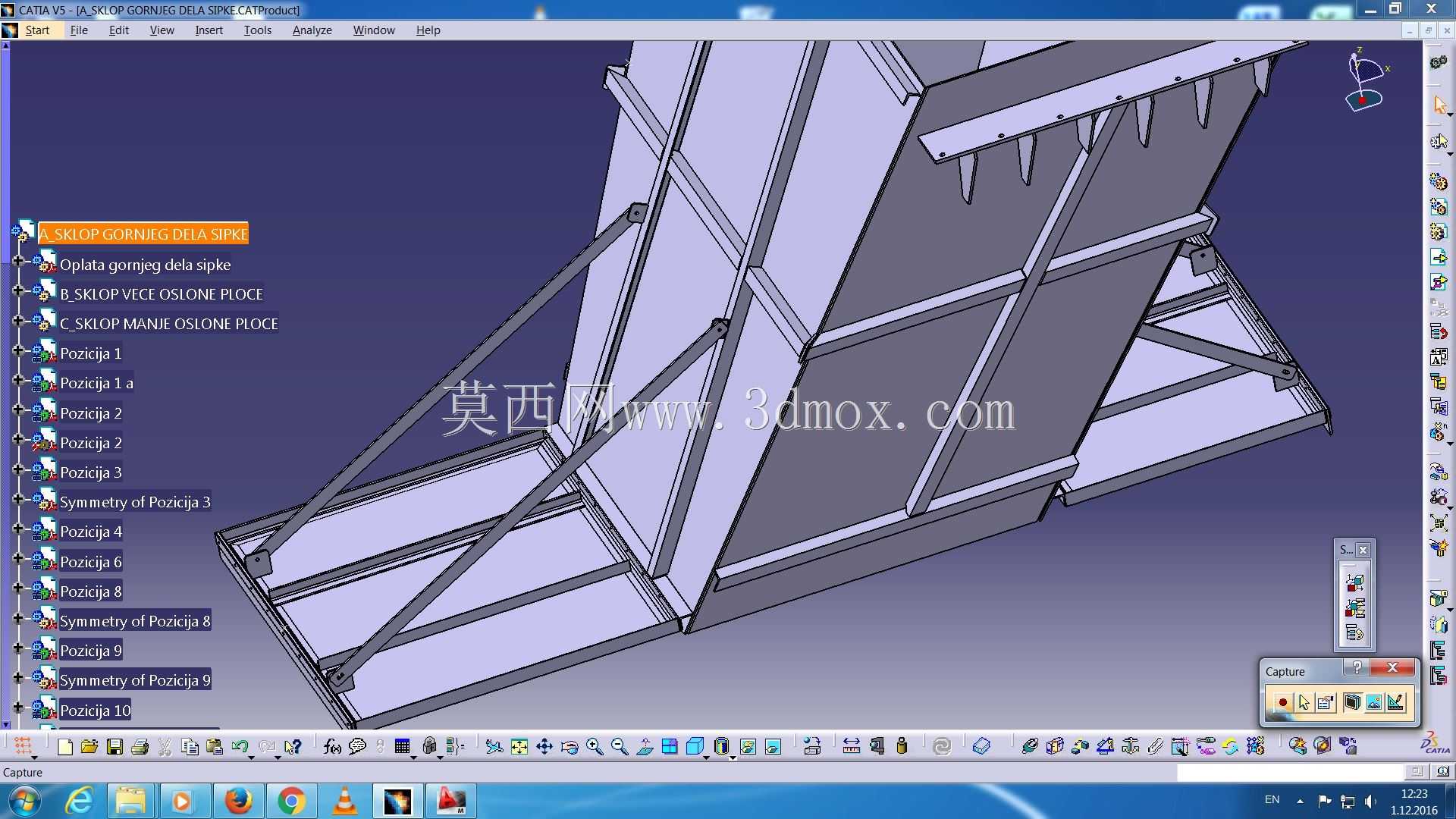

　　下部机架是该结构的重要组成部分。模型中可见底架由型钢焊接而成，承担槽体自重、物料重量以及动态冲击载荷。斜撑杆从底架延伸至槽体侧面，形成三角形稳定支撑，可限制槽体在受料时的侧向摆动和扭转。底架平面预留了与基础或平台连接的安装区域，实际工程中需要结合预埋件、地脚螺栓或现场钢梁位置复核孔距。若设备位于破碎机正下方，还应保证排料中心与溜槽受料中心对正，避免物料长期冲刷一侧壁板。

　　设计思路上，这类溜槽首先要确定物料进入点和离开点。进入点通常由破碎机排料口尺寸、转子或颚板运动方向决定；离开点则取决于下游带式输送机、料斗、卷取装置或转运车辆的位置。两点之间的高差、水平距离和倾角直接决定槽体外形。倾角过小，物料容易滞留；倾角过大，虽然流动性好，但物料速度高，会加剧底板磨损并增加下游受料冲击。因此模型中的斜槽采用较陡但受控的导向角度，并在受料区保留较大开口，以吸收来料波动。

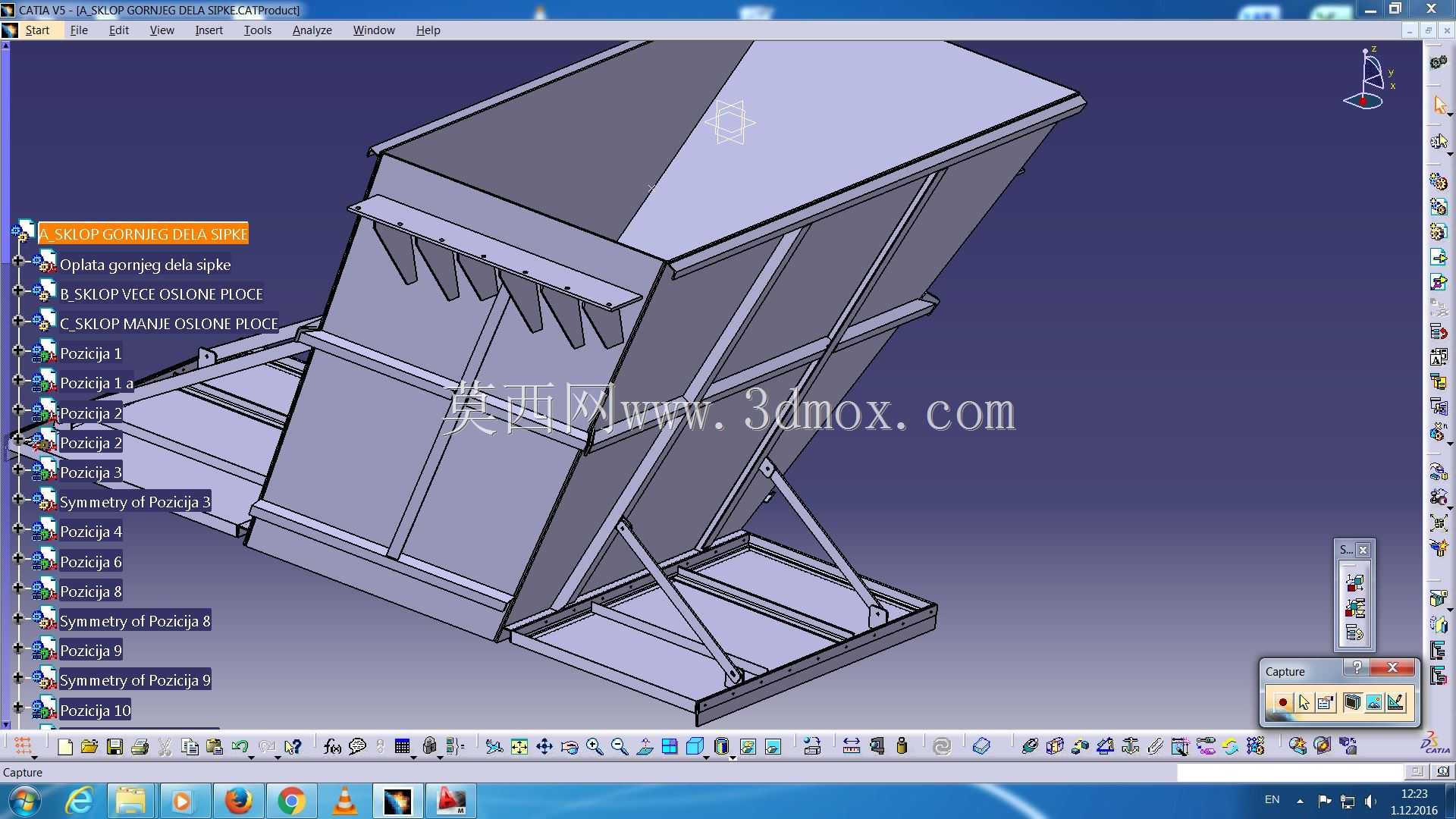

　　槽体上部的扩口结构有利于对准破碎机排料范围，防止飞溅物料落到设备外部。靠近上口的内侧可根据实际磨损情况铺设可更换衬板，衬板固定方式宜采用沉头螺栓或焊接压条，避免突出件干扰料流。底板是磨损最严重的区域，若处理磨蚀性物料，可在三维设计中将底板厚度、衬板厚度和更换空间单独表达；若处理轻质或颗粒较均匀的物料，则可适当降低板厚以控制重量。

　　外形尺寸方面，该结构属于现场配套件，整体宽度需大于破碎机排料宽度，并在两侧留出挡边余量；长度则按上下设备高差和水平偏移确定。槽体内部净宽不能只按物料最大块度选取，还要考虑成团物料、夹带杂物和瞬时高峰流量，通常需在理论通过断面基础上保留富余。下部框架的支腿位置应避开检修通道、输送带机架和除尘罩接口，底架外缘也应满足吊装和运输宽度要求。

　　安装边界上，上部进料端与破碎机之间宜设置柔性密封或搭接挡板，既防止粉尘外逸，又避免两处钢结构刚性顶死。下部卸料端应与后续设备保持合理高差，使物料以可控方向进入接收点。若现场粉尘较大，溜槽顶部或侧面可预留除尘风口；若物料湿度高、易黏结，则应减少内部突变台阶，并在易堵位置设置检修门。模型中槽体、支撑、肋板和底架分层清楚，便于在详细设计时继续补充板厚、焊缝、衬板、螺栓及工程图信息，也可作为破碎生产线转运溜槽选型和结构校核的参考。
