破碎机下方分叉式溜料导料槽结构

　　该分叉溜槽布置在破碎工序下游，承担破碎机排料后的集料、分流与导向任务。矿石经破碎后从上部进入槽体，物料在重力作用下沿倾斜底板下滑，到达分叉区域后被中间隔板分成两股料流，分别导入下方两条输送、筛分或转运通道。相比单一直溜槽，分叉结构能够在不额外配置摆动分料器的情况下完成固定两路分配，适合下游皮带机、筛分给料口或缓存仓并列布置的选矿、建材和骨料生产线。

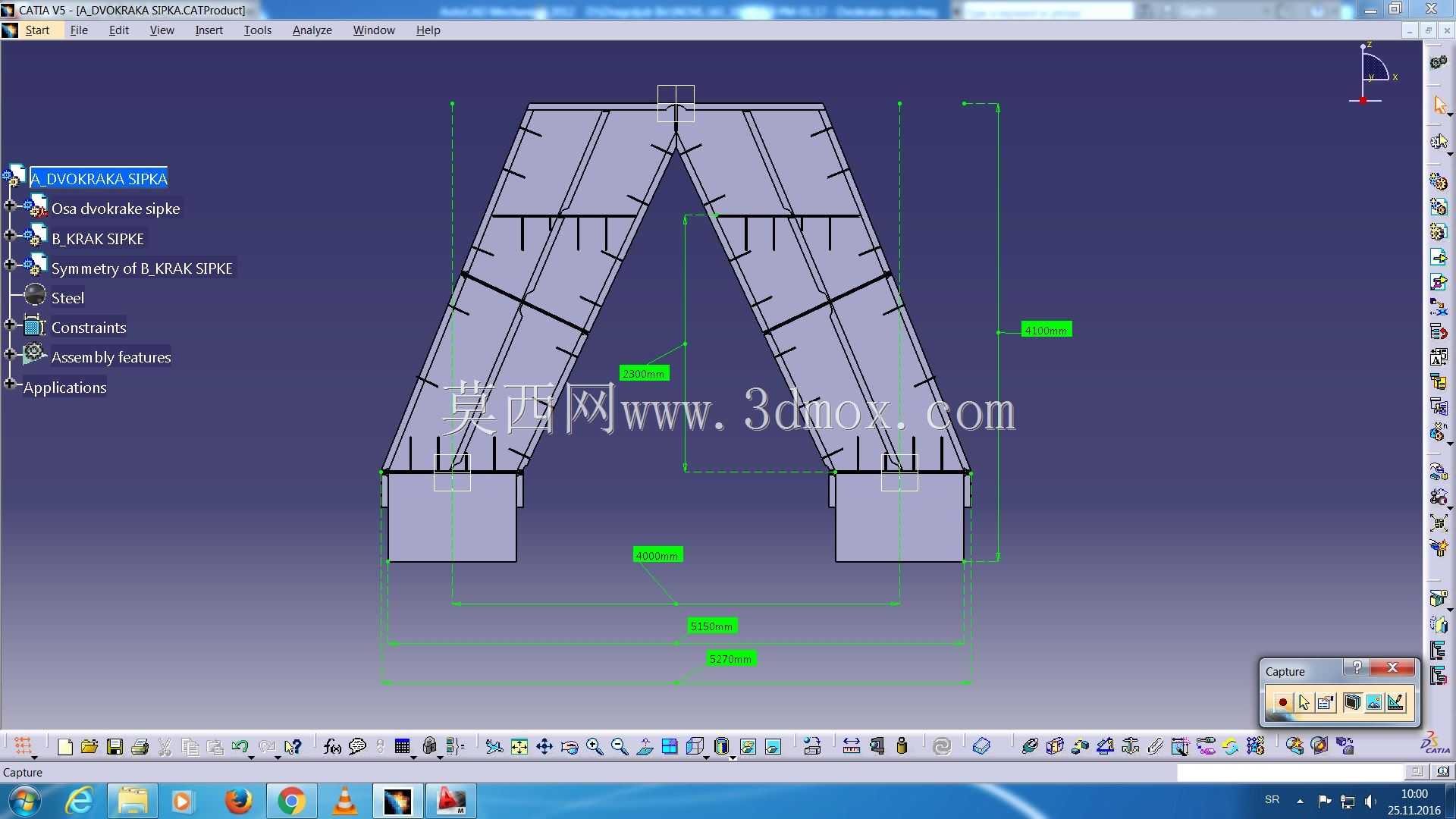

　　槽体采用上部受料段、两侧倾斜导料段和下部双出料段组合而成。受料口保持较大开口，用于承接破碎机排料时的离散冲击和偏料；侧壁向外形成围挡，防止块状物料在高速下落时外溅。分叉位置设置中央导流脊，使物料进入后自然向两侧分开，避免在交汇处形成堆料死角。两侧溜道底板按物料安息角和下滑速度确定倾角，既要保证矿石能够连续自流，又要控制过快冲刷；对于磨蚀性较强的物料，底板和侧板可在实际制造中铺设耐磨衬板，衬板通过螺栓或压条固定，磨损后可分段更换。

　　结构设计重点集中在抗冲击、防堵料和维护可达性三个方面。破碎机排出的物料粒度不均，夹带尖角石块，进入溜槽瞬间会对底板和分叉脊产生集中冲击，因此受料区需要保留足够板厚并设置缓冲落料区。槽内加强筋沿物料流向和侧壁高度方向布置，既提高钢板槽体的刚性，也减少满载振动时的板面变形。分叉脊顶部不能形成平缓平台，否则细料和湿料容易堆积；模型中将其处理成具有导向角度的尖脊，可让物料刚接触即向两侧滑移。出料口尺寸需与下游设备受料宽度匹配，口部留出法兰或焊接边，便于现场与溜管、导料斗或皮带导料槽连接。

　　从安装边界看，上部接口需要对准破碎机排料腔中心，整体高度受破碎机基础与下游输送设备标高差约束。槽体横跨两个出料方向，支腿或支撑座应落在土建平台或钢结构框架上，支撑点避开出料口维护空间。两侧出料段的中心线间距决定下游设备布置距离，设计时需结合皮带机滚筒、筛子进料口和检修通道统一校核。槽体外部还应预留衬板检修、积料清理和观察窗口位置；若处理含水、含粉较多的物料，可在易堵段增加振动器安装座或空气炮接口。

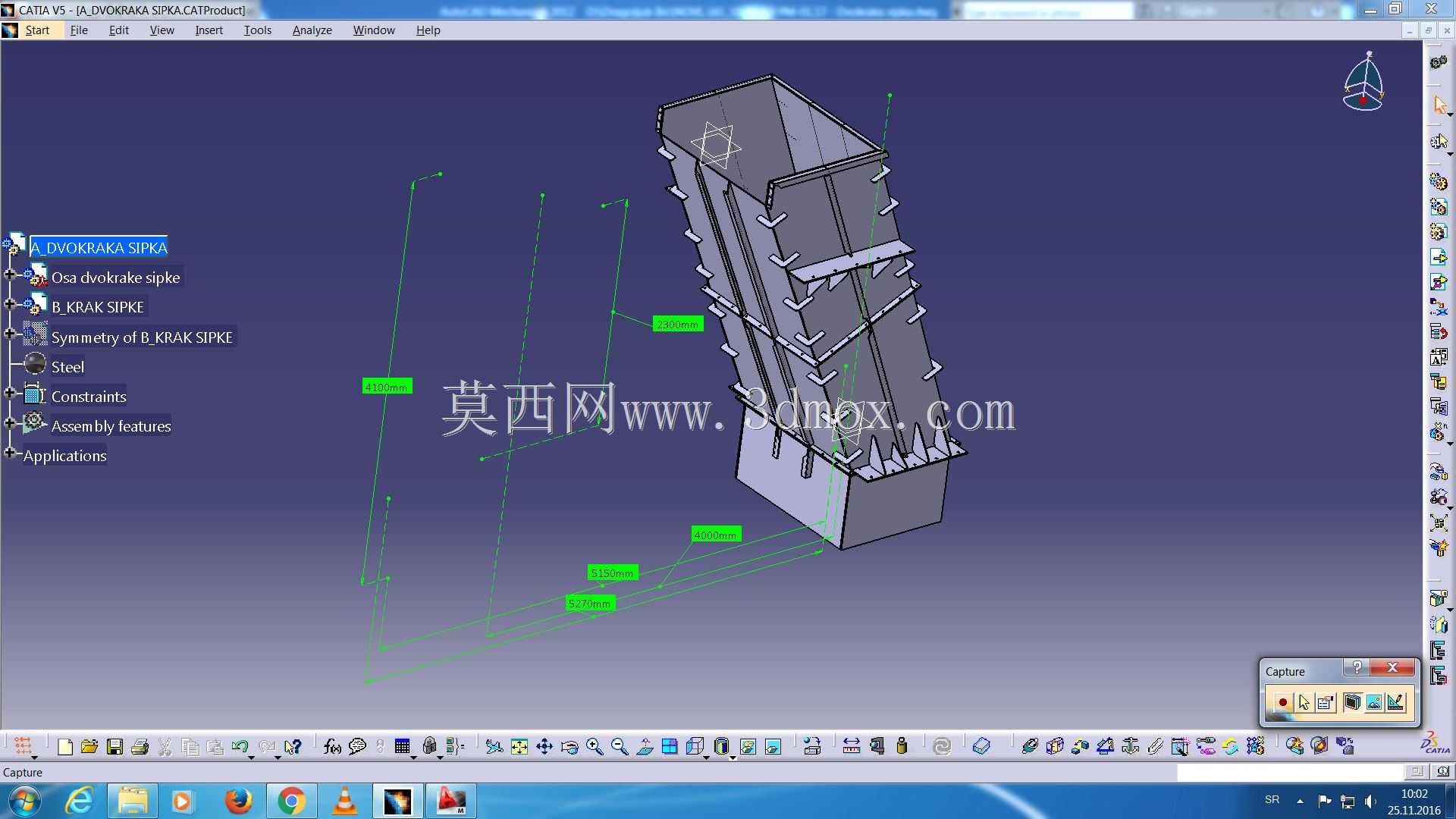

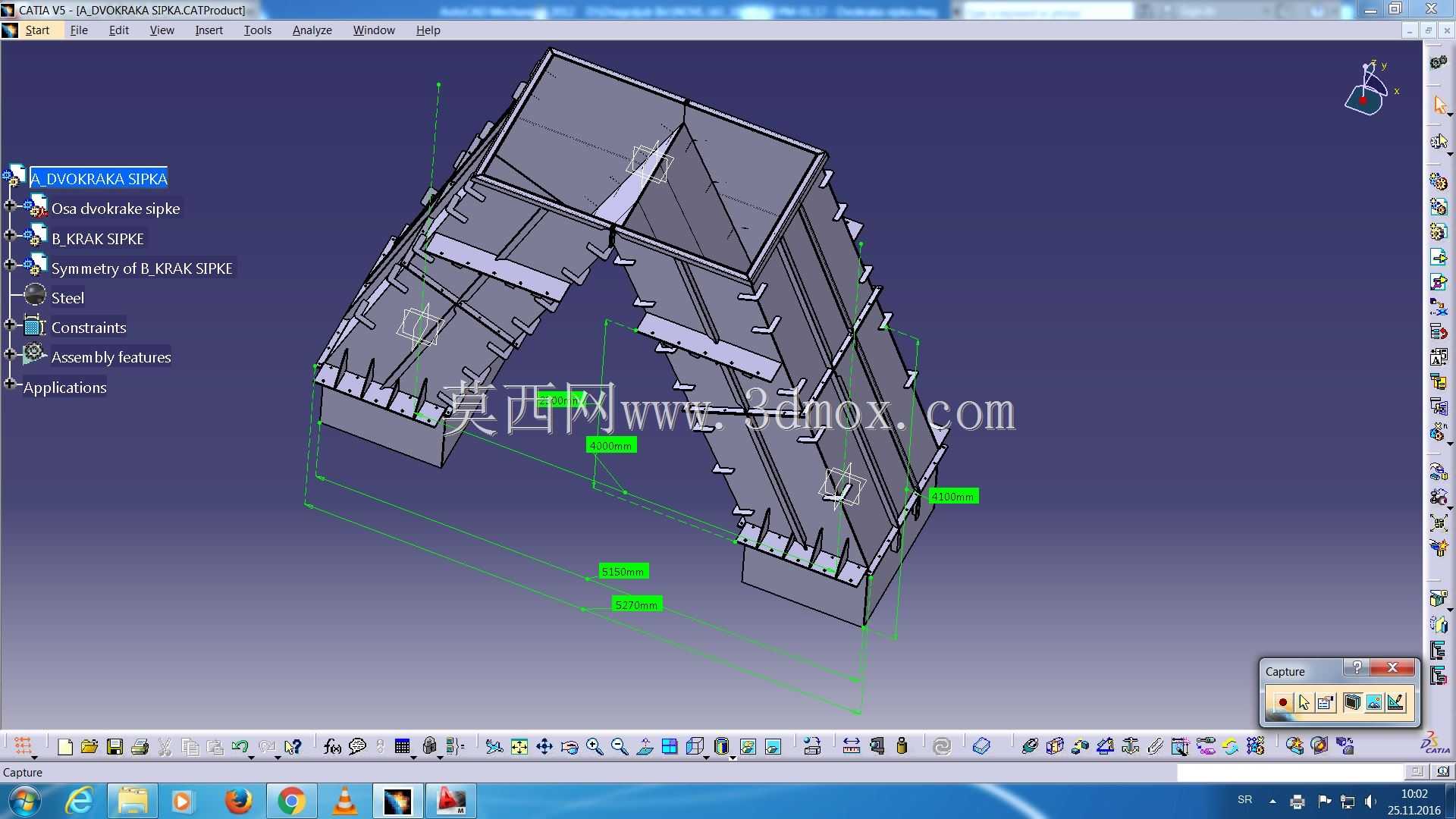

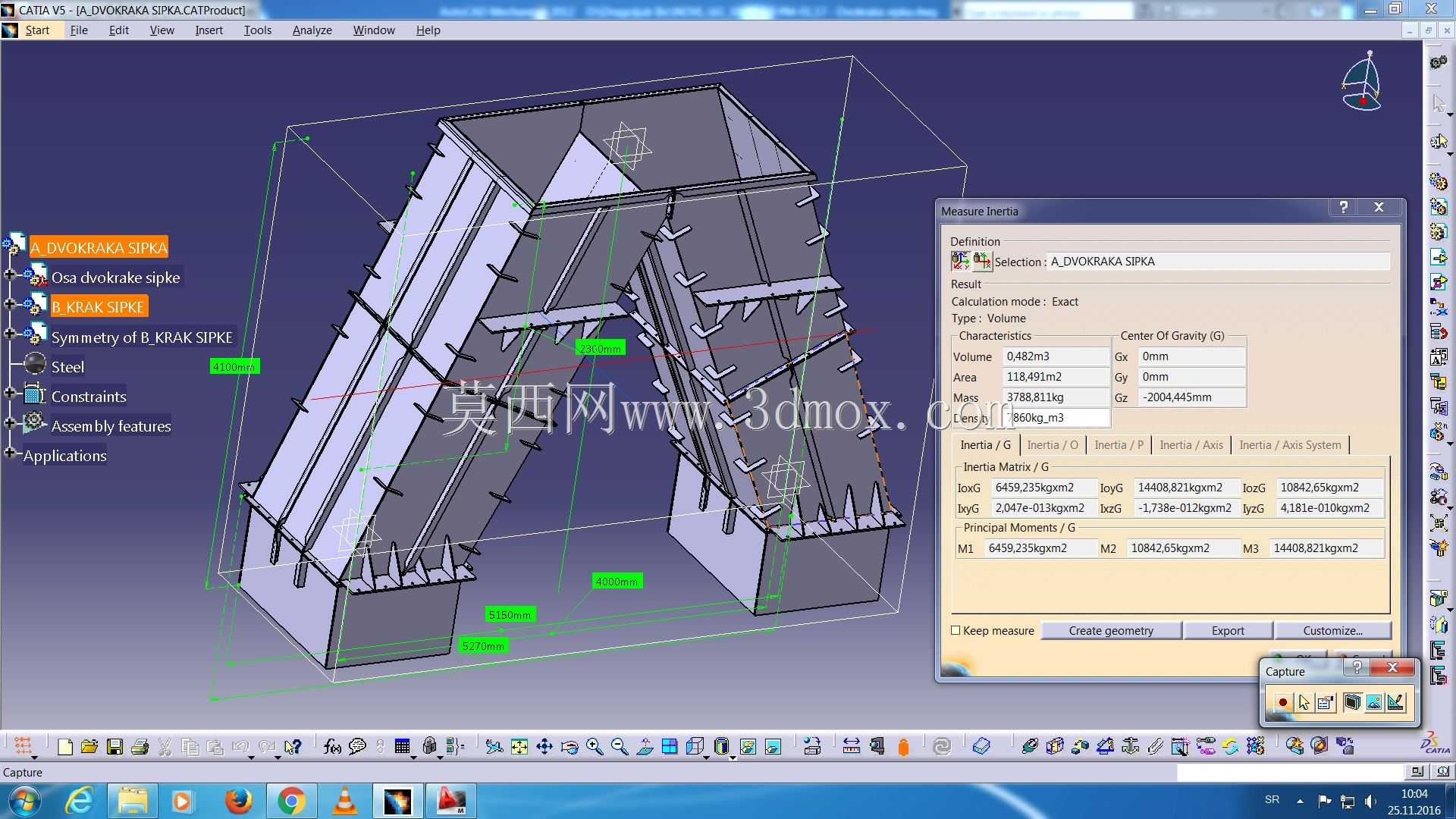

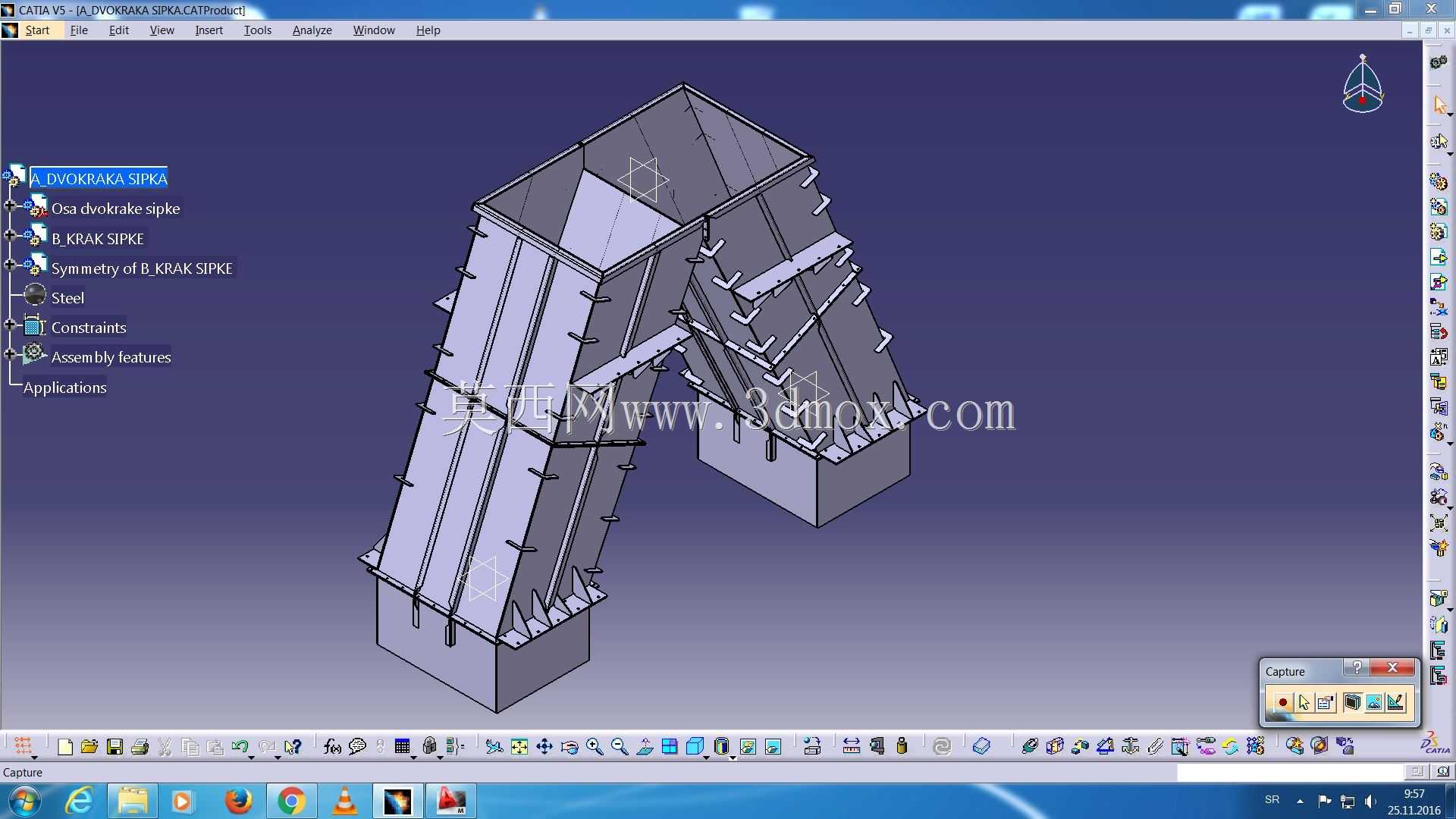

　　三维建模时，钣金壁厚、加强筋、衬板铺设区和分叉隔板均应按可制造逻辑表达。物料通道内部优先保证连续曲面或折线过渡，避免出现反向台阶；焊缝位置布置在外侧或便于施焊的区域。质量属性可用于评估槽体吊装重量和支撑载荷，但工程落地还需结合物料密度、块度、落差、磨损系数和现场产量进行复核。整体结构没有复杂运动部件，依靠几何流道实现稳定分料，适合作为破碎站下段固定导料和分叉转运部件使用。
