露天矿山防撞楼旋转溜槽漏斗结构

　　这套结构面向露天海岸矿山散料输送系统中的防撞楼工况，核心作用是在两条平行布置的带式输送机之间完成可切换式物料转接。设备安装在黄色钢结构受料平台顶部，物料经上部给料点进入圆筒形溜槽后，沿倾斜螺旋状导料通道向下滑落，最终落入下方带式输送机；当生产流程需要切换至另一条并行带式输送机时，上部驱动机构带动整个溜槽绕竖直中心轴线回转，使下部卸料口对准目标输送机的受料段，从而在不移动主输送设备的前提下完成料流方向切换。

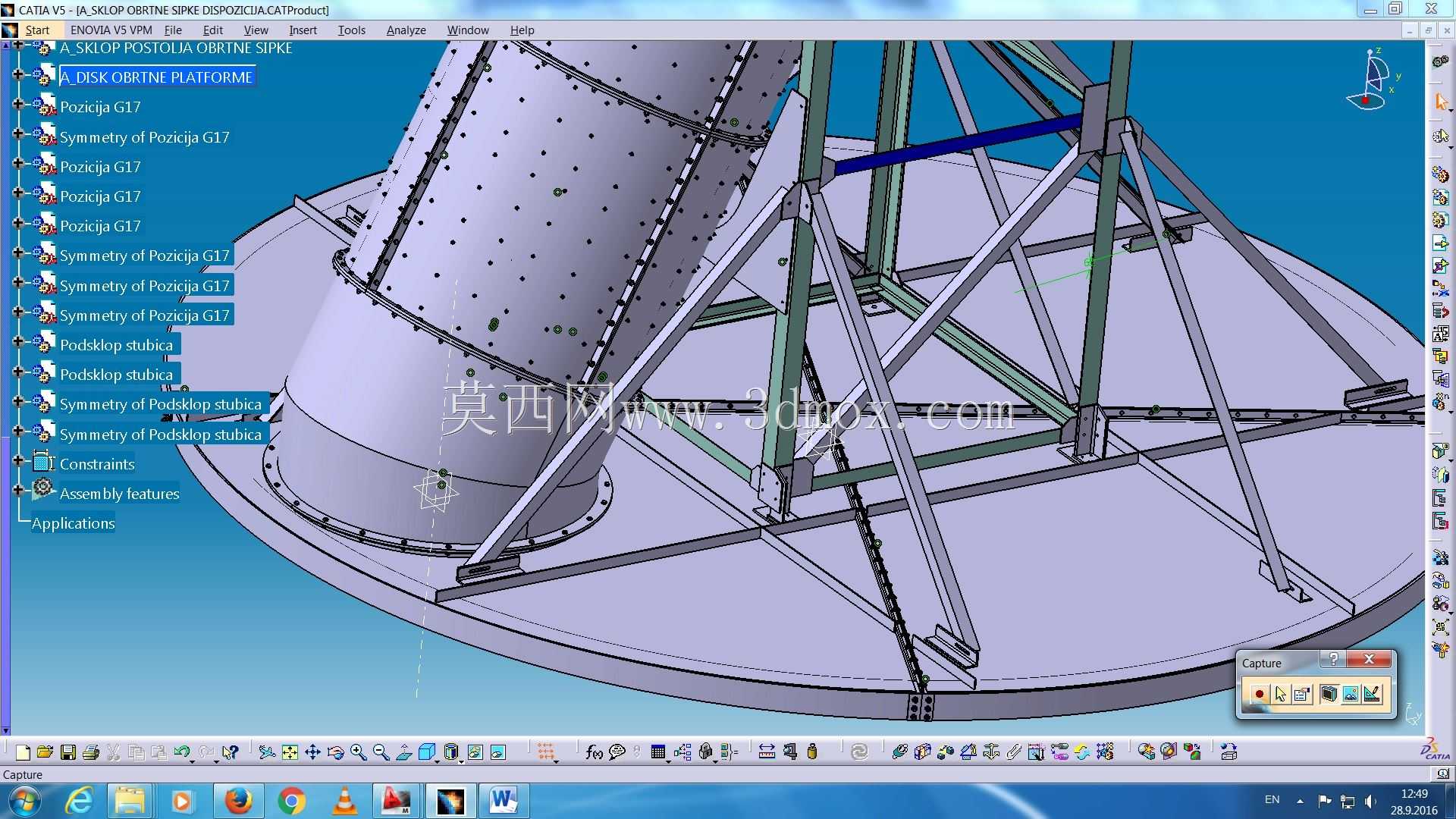

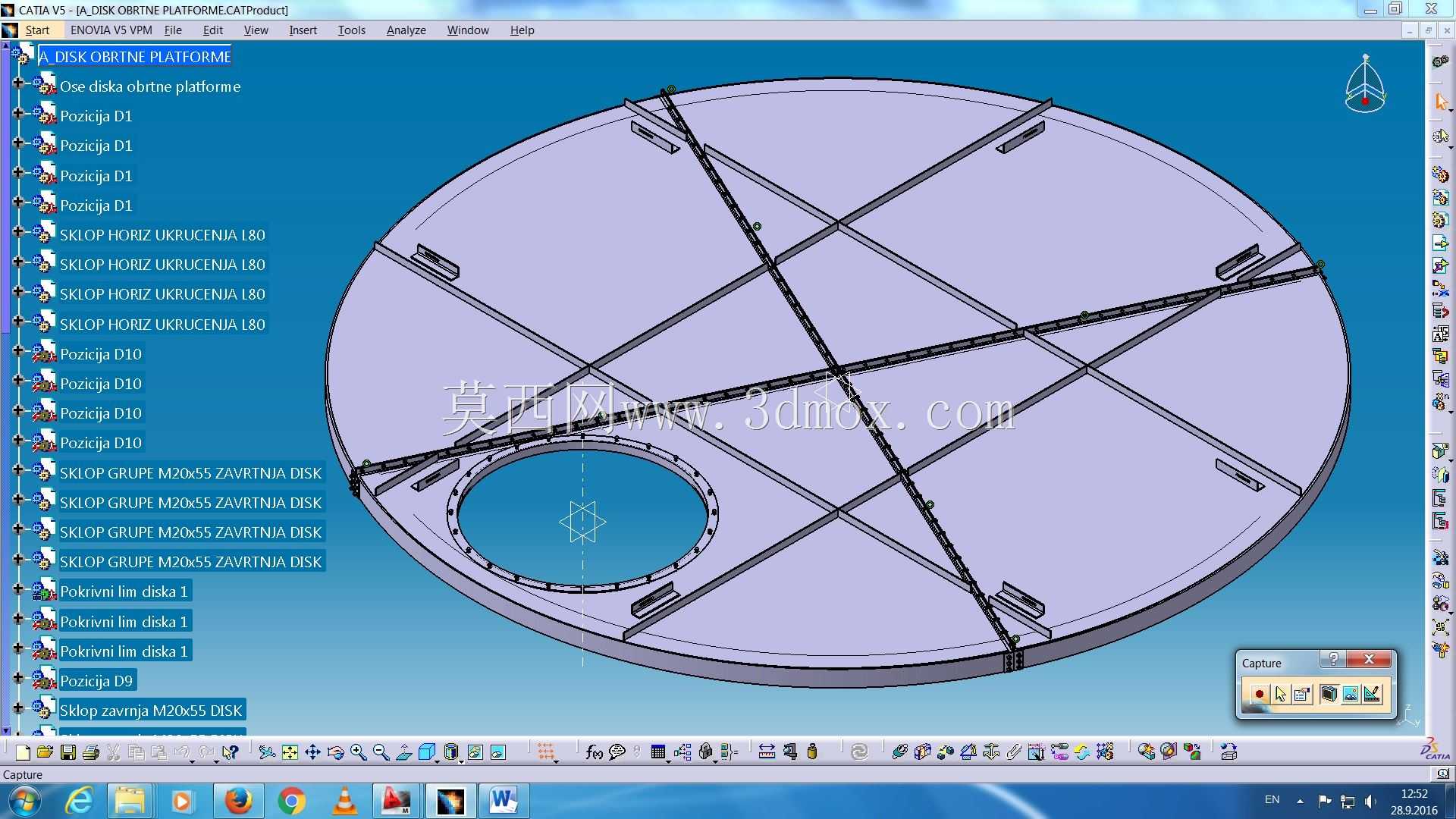

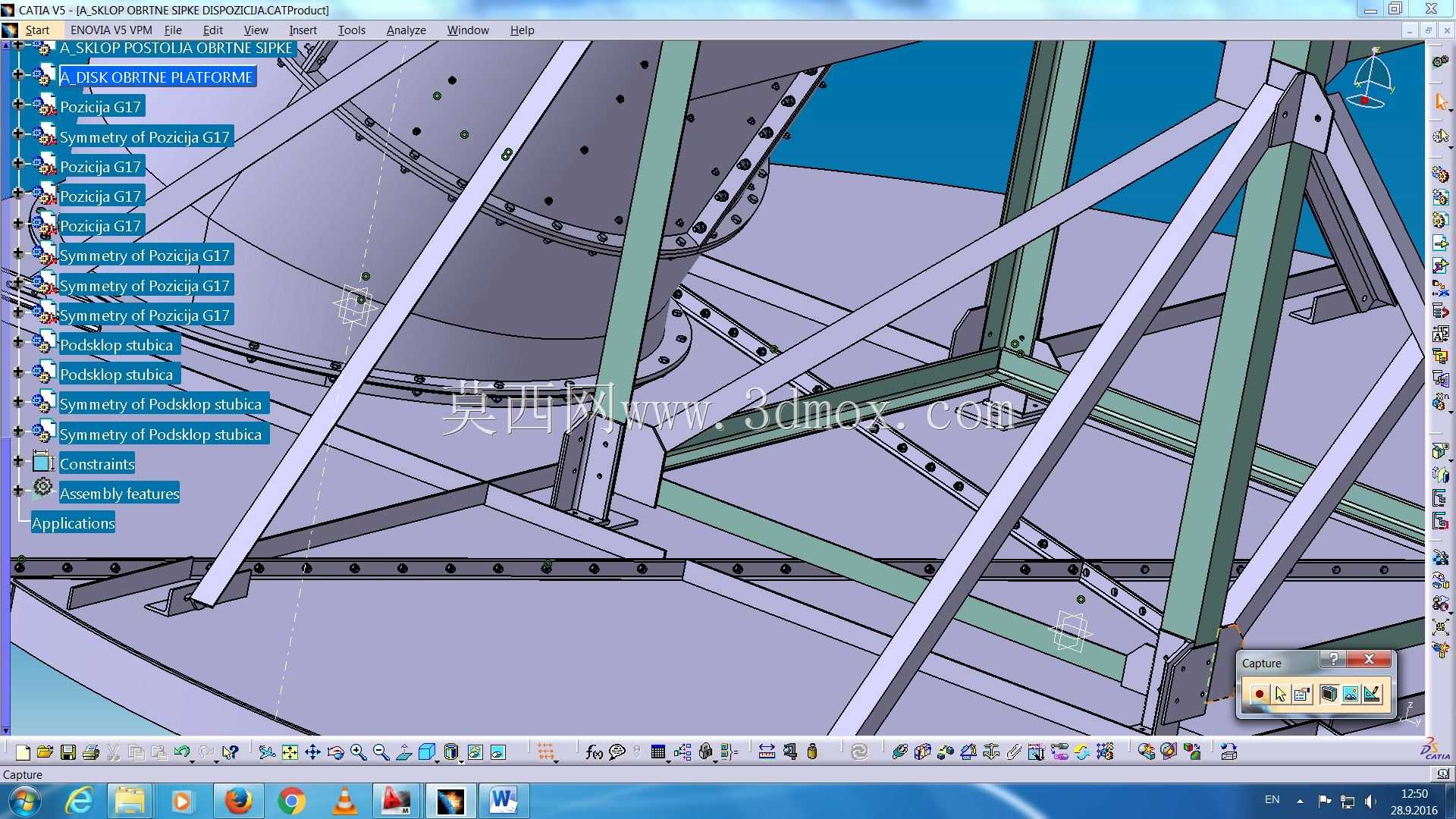

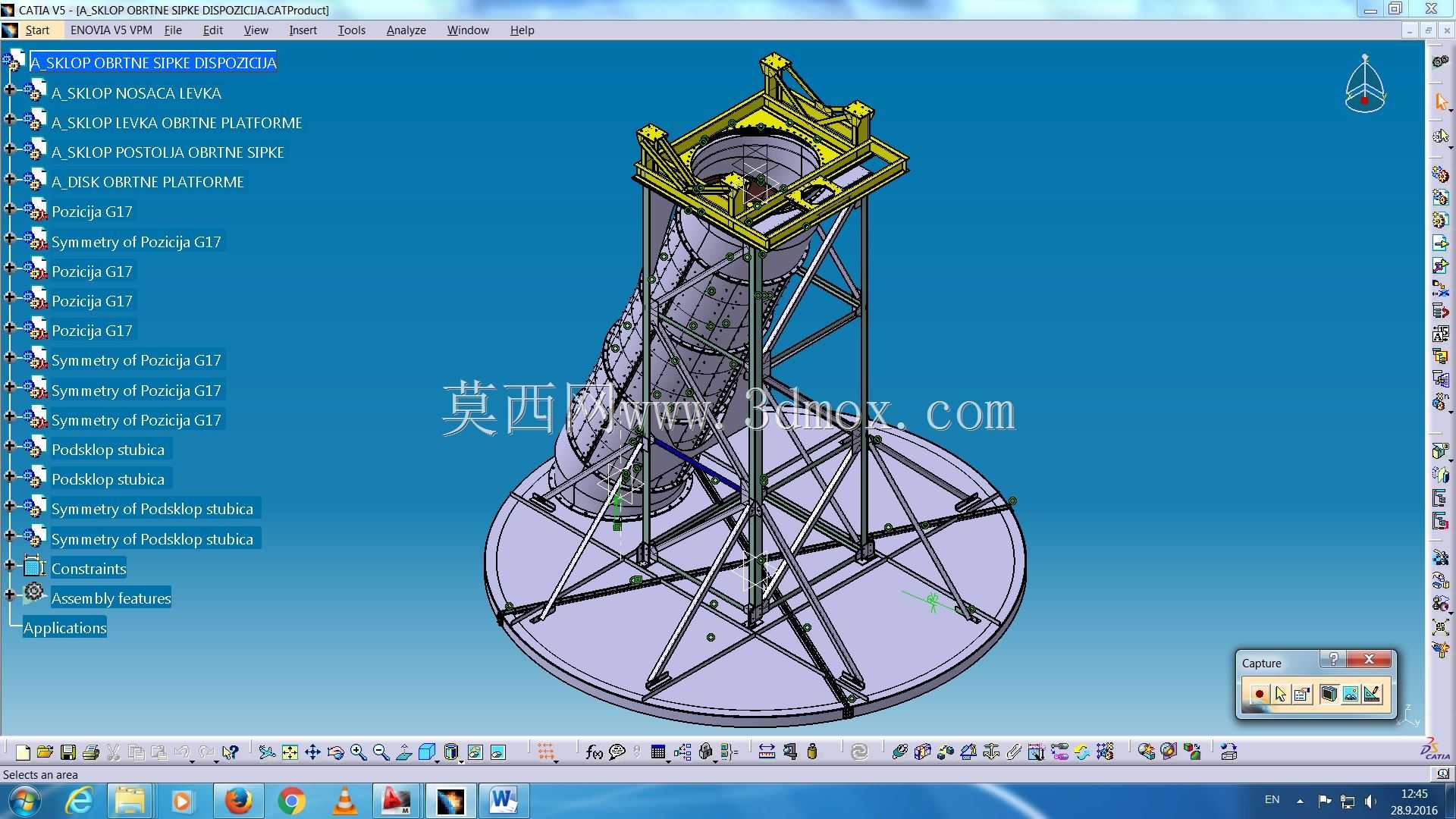

　　从现场布置看，设备下部采用圆形底盘作为安装基准，底盘通过多组放射状支撑腿与外围桁架立柱连接，形成稳定的塔架式承载结构。斜向溜槽筒体贯穿塔架内部，上端与顶部回转支承平台相接，下端悬伸至输送机受料点上方。顶部平台四周设置检修护栏，驱动装置、回转支承和挡料结构集中布置在平台上，既便于检修人员接近传动部位，也能让物料冲击载荷通过平台、立柱和底盘逐级传递到土建基础。

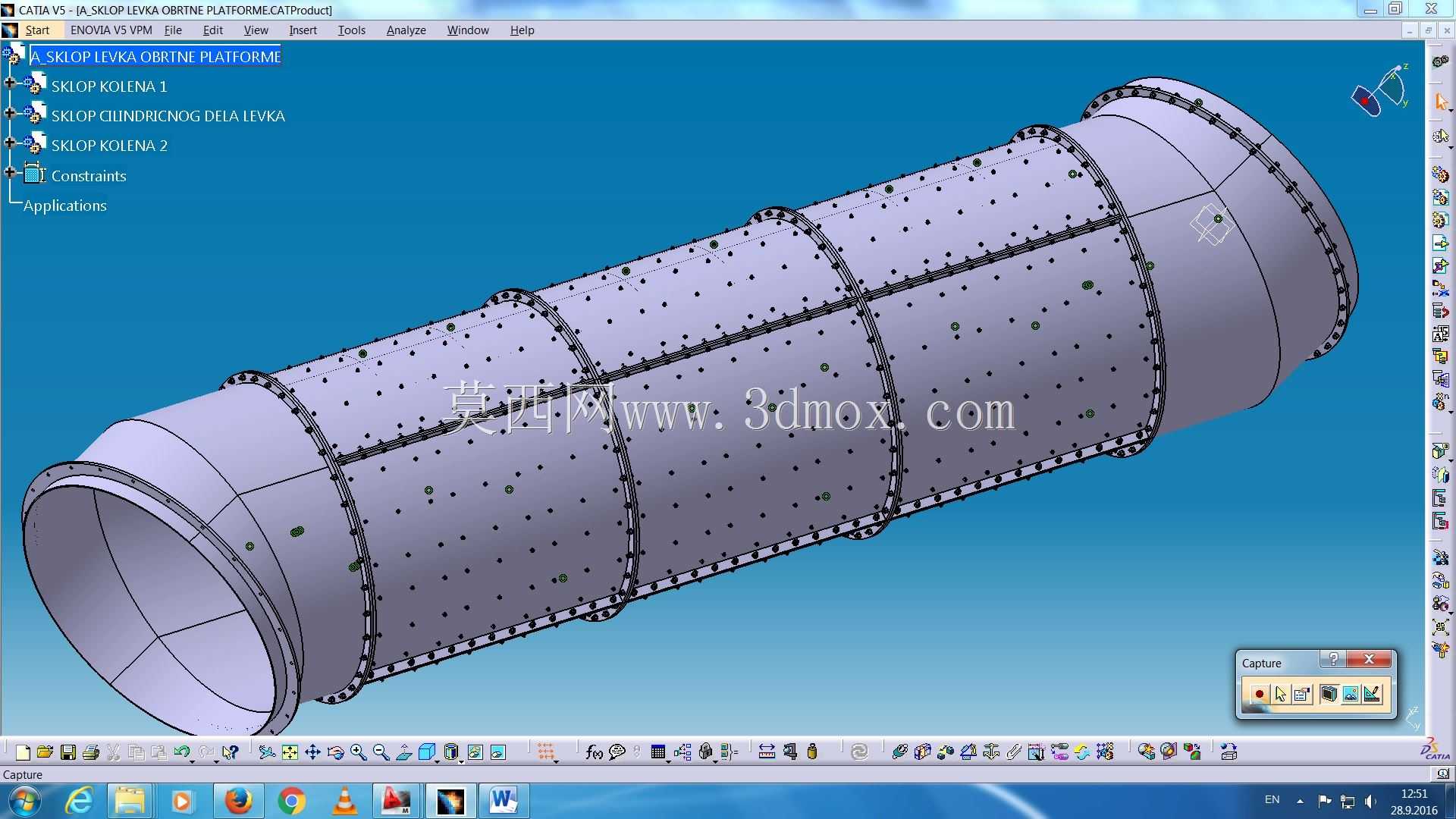

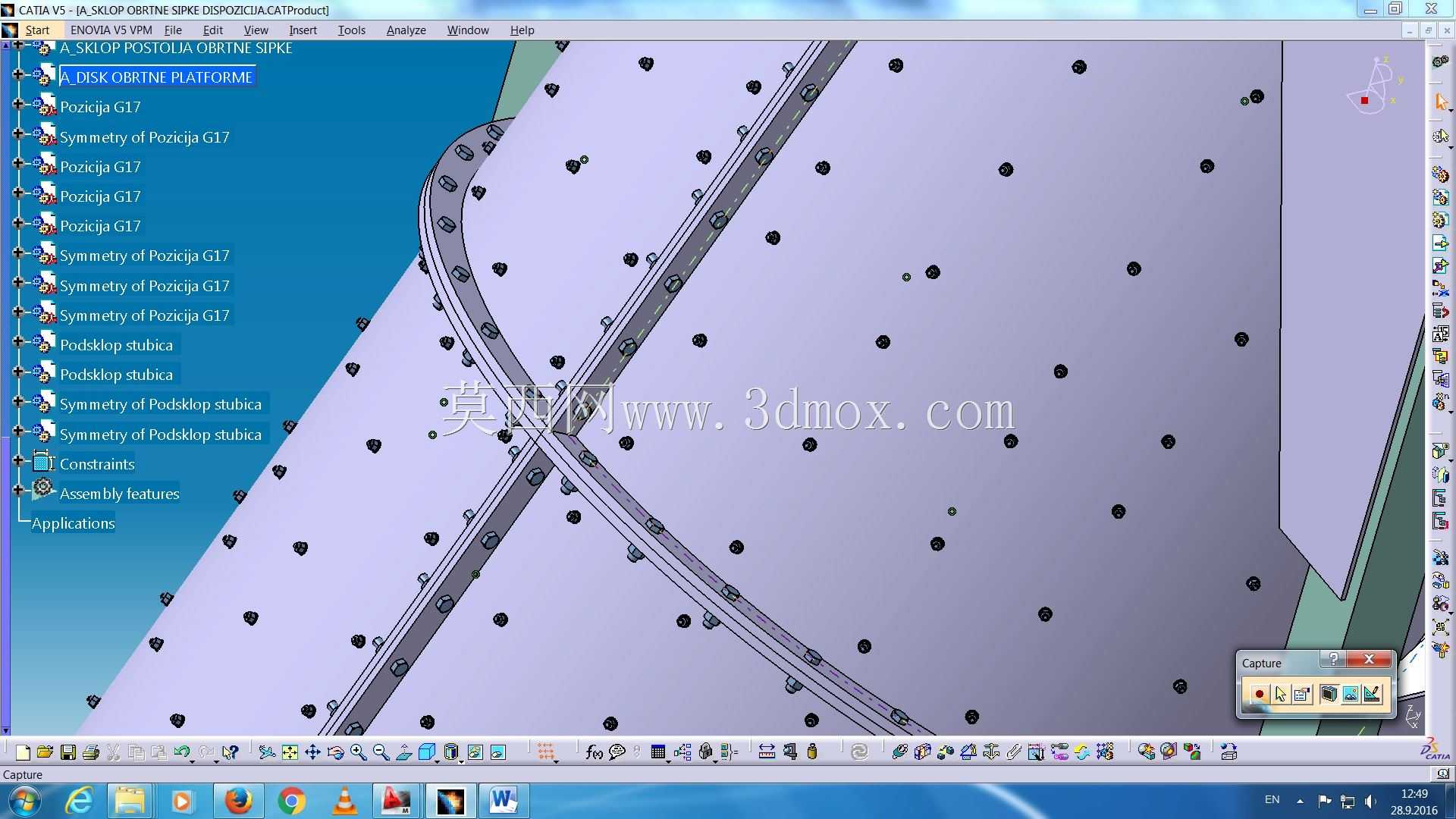

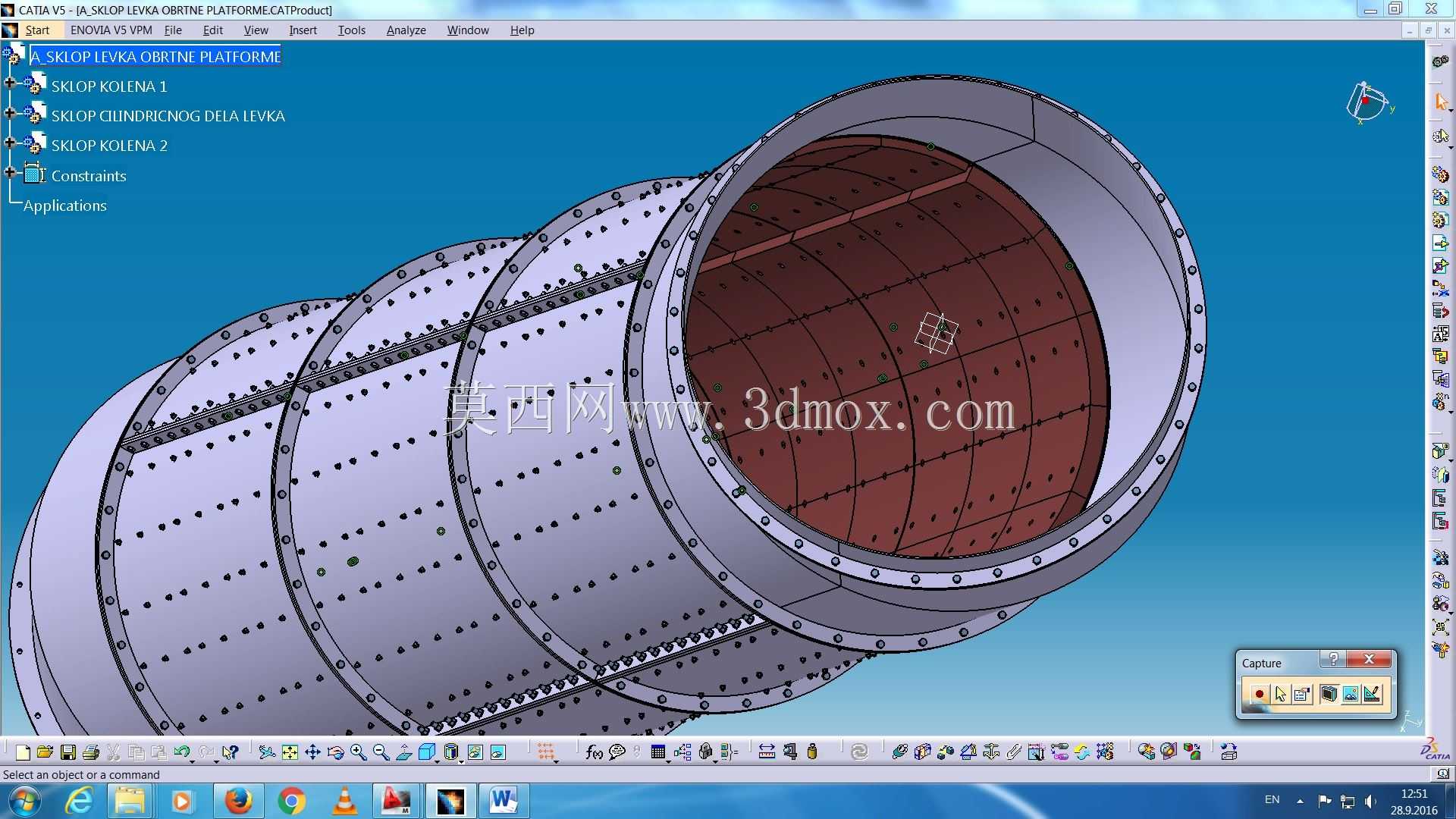

　　结构设计时需要重点处理散料下落过程中的冲击、磨损和偏载问题。溜槽内壁承担物料持续冲刷，模型中筒体采用分段板件拼合思路，便于在实际制造时按磨损区域更换衬板或加厚板材；倾斜通道的曲率并非单纯追求外观，而是让物料在重力作用下保持受控下滑，减少垂直坠落造成的皮带砸伤和粉尘外溢。下部卸料位置需要与带式输送机导料槽保持合理搭接高度，过低会干涉皮带机检修和托辊更换，过高则会增加物料落速和扬尘。

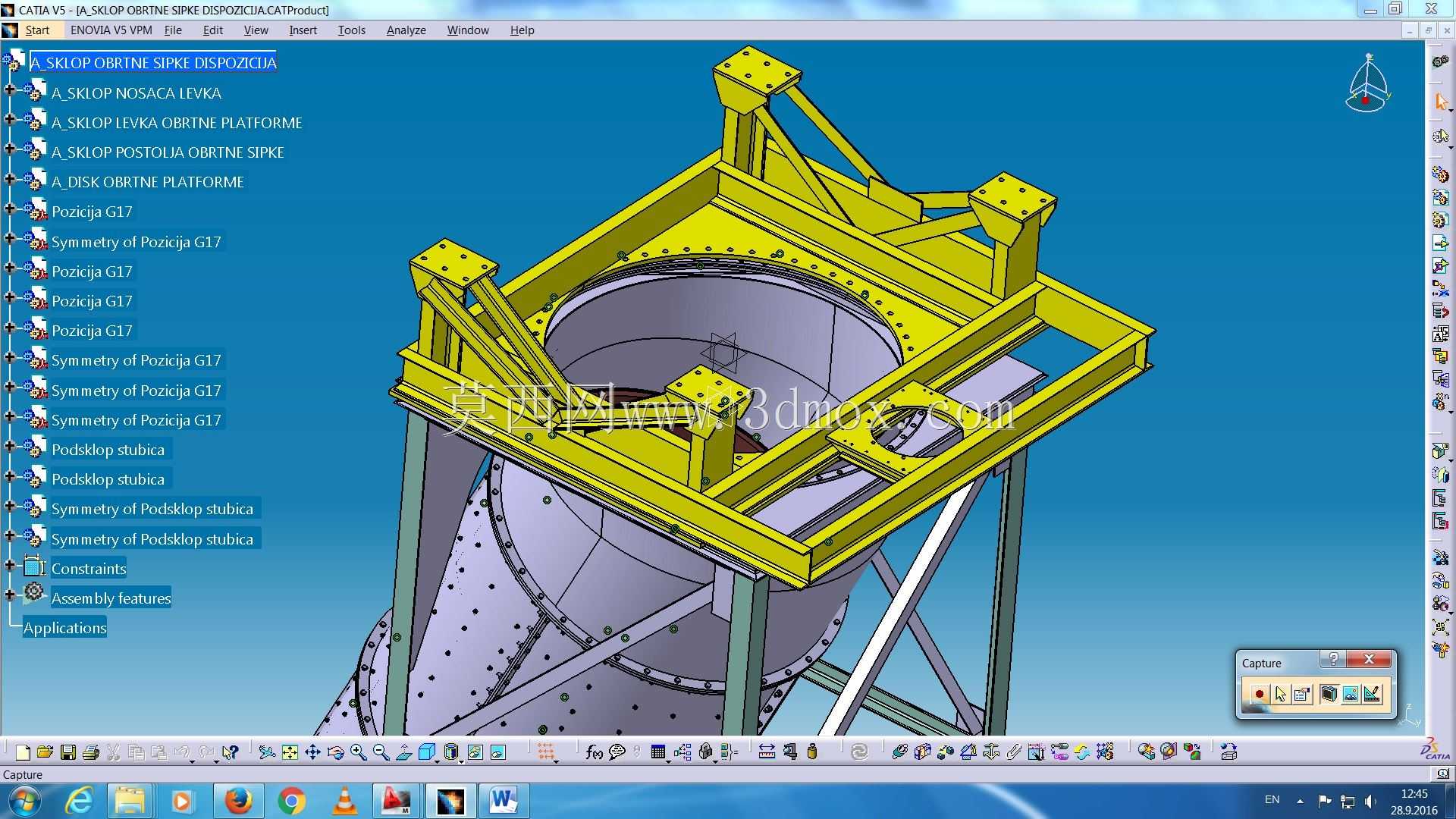

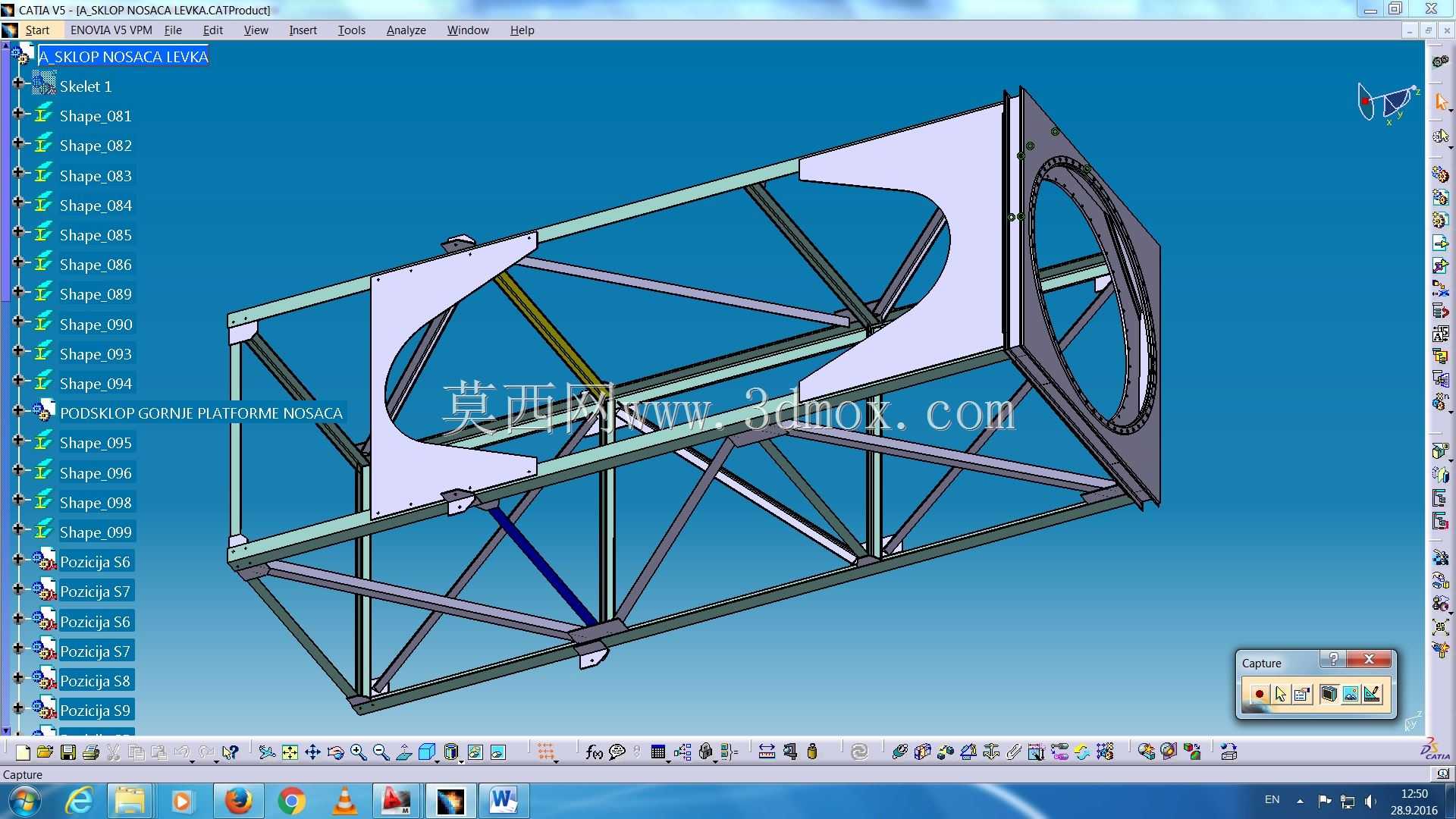

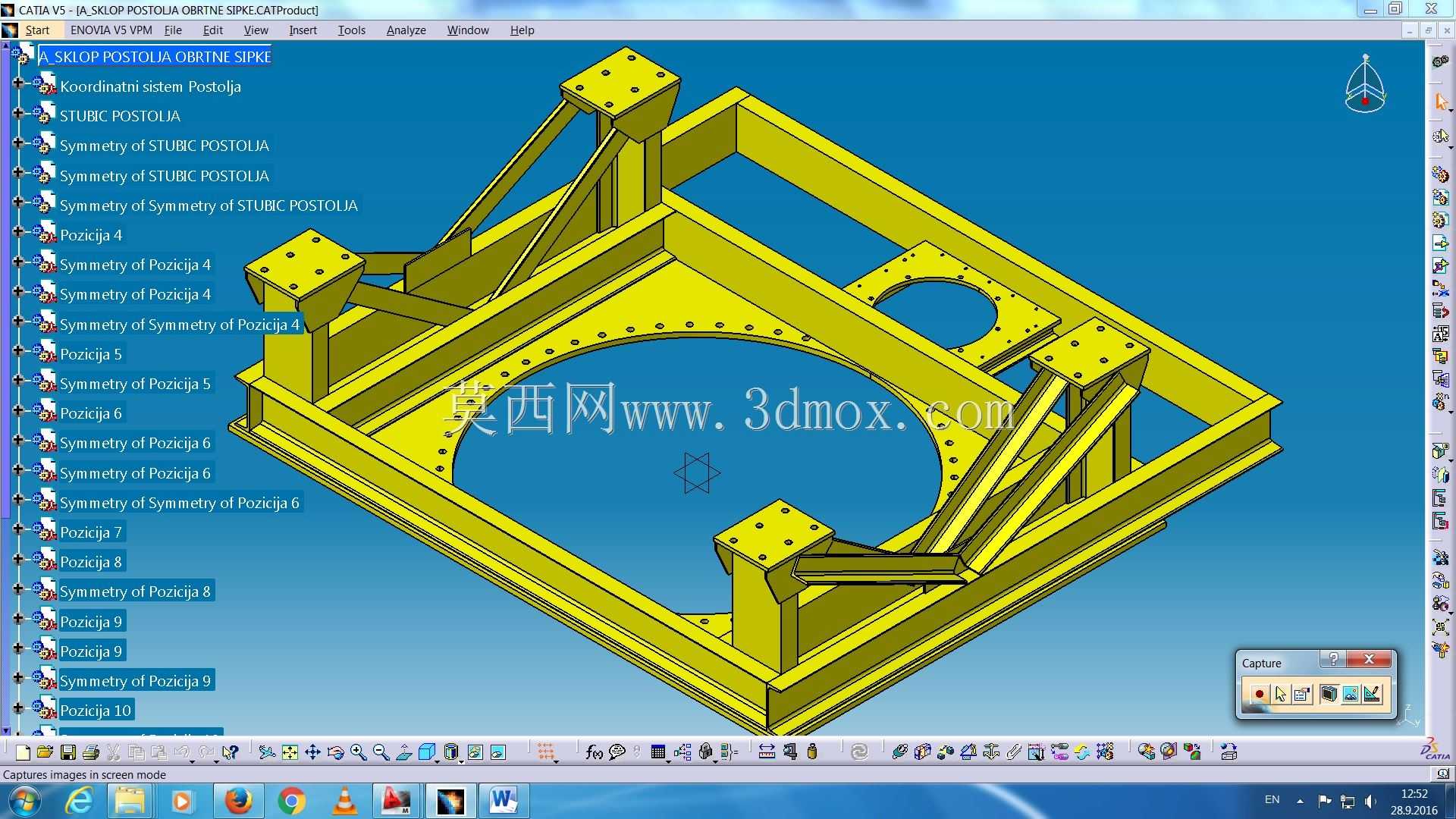

　　回转功能由顶部环形支承与驱动组件实现。溜槽本体连同上部受料段围绕固定中心旋转，平台上的驱动单元通过齿轮或链轮传动将扭矩传递给回转部件。由于设备长期承受矿石、煤料等散体物料的偏心冲击，传动部位需要保留足够的安全裕度，支撑塔架也采用交叉拉杆形式提高抗扭刚度。圆形底盘上的支撑点沿周向分布，能够承受旋转卸料时不同方向产生的水平力，避免塔架在频繁切换过程中出现晃动。

　　安装边界方面，下部圆底盘需要与防撞楼内的设备基础或钢平台可靠固定，地脚位置应避开带式输送机机架、托辊组和检修通道。塔架外围尺寸需满足人员绕行、皮带机吊装和溜槽检修空间；顶部平台高度则由上游给料设备落料管、溜槽倾角以及下游皮带机受料点共同决定。三维建模时，回转溜槽、固定塔架、顶部护栏、驱动平台和下部底盘应分层装配，便于检查旋转过程中溜槽与支撑腿、管线、输送机罩壳之间的干涉关系。

　　在实际选型和细化设计中，还要结合物料粒度、含水率、输送能力和切换频率校核溜槽断面。断面过小容易在湿黏物料条件下堵料，断面过大则会降低料流约束效果并增加设备重量。溜槽转向角度应根据两条带式输送机的相对位置确定，卸料口末端宜设置可调整的导向段，使物料以接近皮带运行方向的速度落入输送带，降低偏载和撒料风险。整体结构既体现了矿山散料转运设备对耐磨性、可维护性和布置紧凑性的要求，也为防撞楼内多输送机切换作业提供了清晰的机械实现方案。
