矿用排水泵与电动机共用焊接支撑机架

　　露天矿在遭遇洪水倒灌、采坑汇水之后，排水恢复往往是复产前最紧迫的环节。坑底积水夹杂泥沙、岩屑和散落杂物，水泵需要在临时泵站、坑边平台或移动橇座上快速就位，电动机与泵体之间还要保证联轴器对中，因此支撑结构不能按轻型设备底座处理。这套机架围绕水泵和电动机的联合承载展开，主体采用型钢焊接框架，形成一个可整体吊运、整体就位的公用底座。

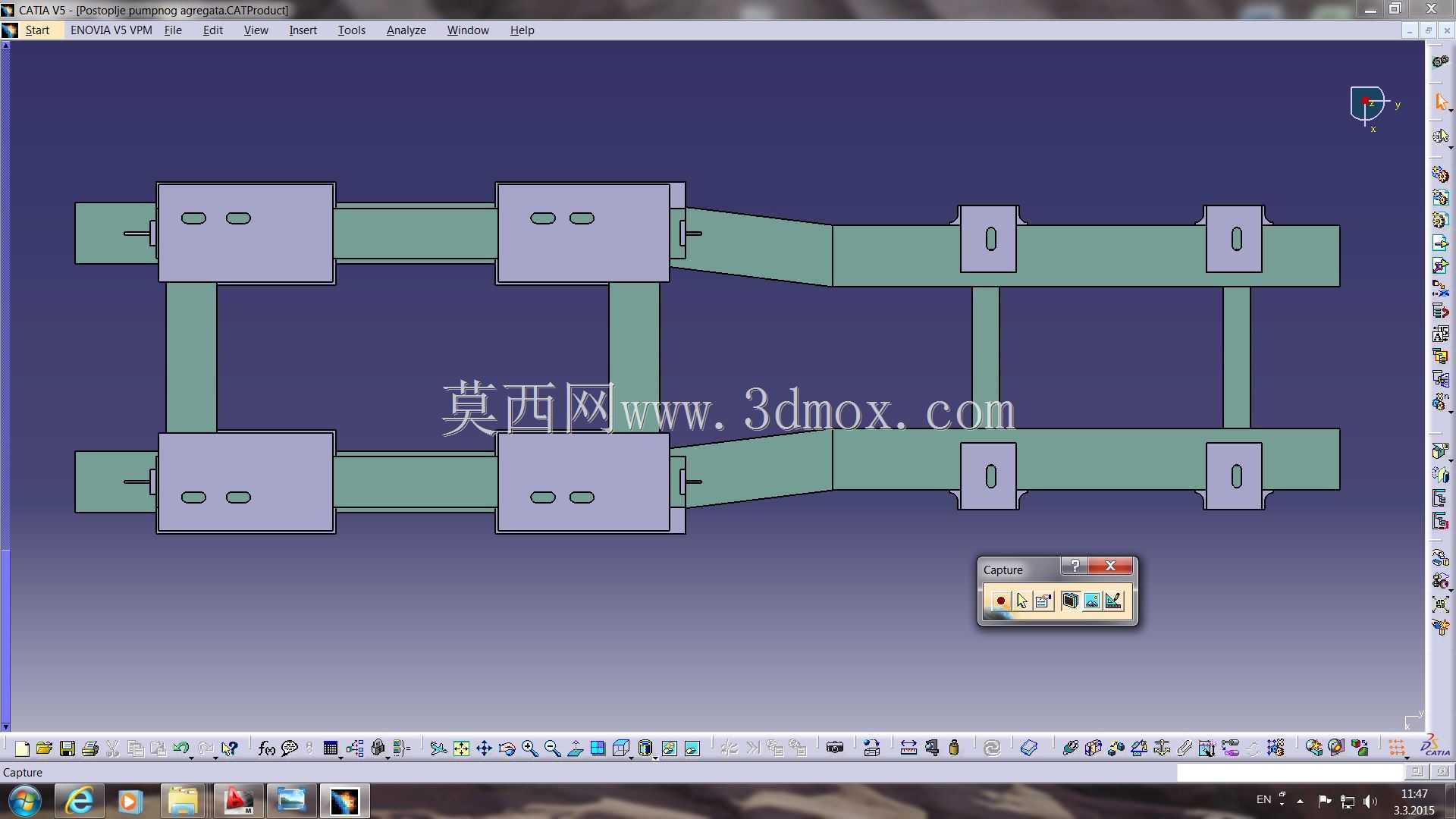

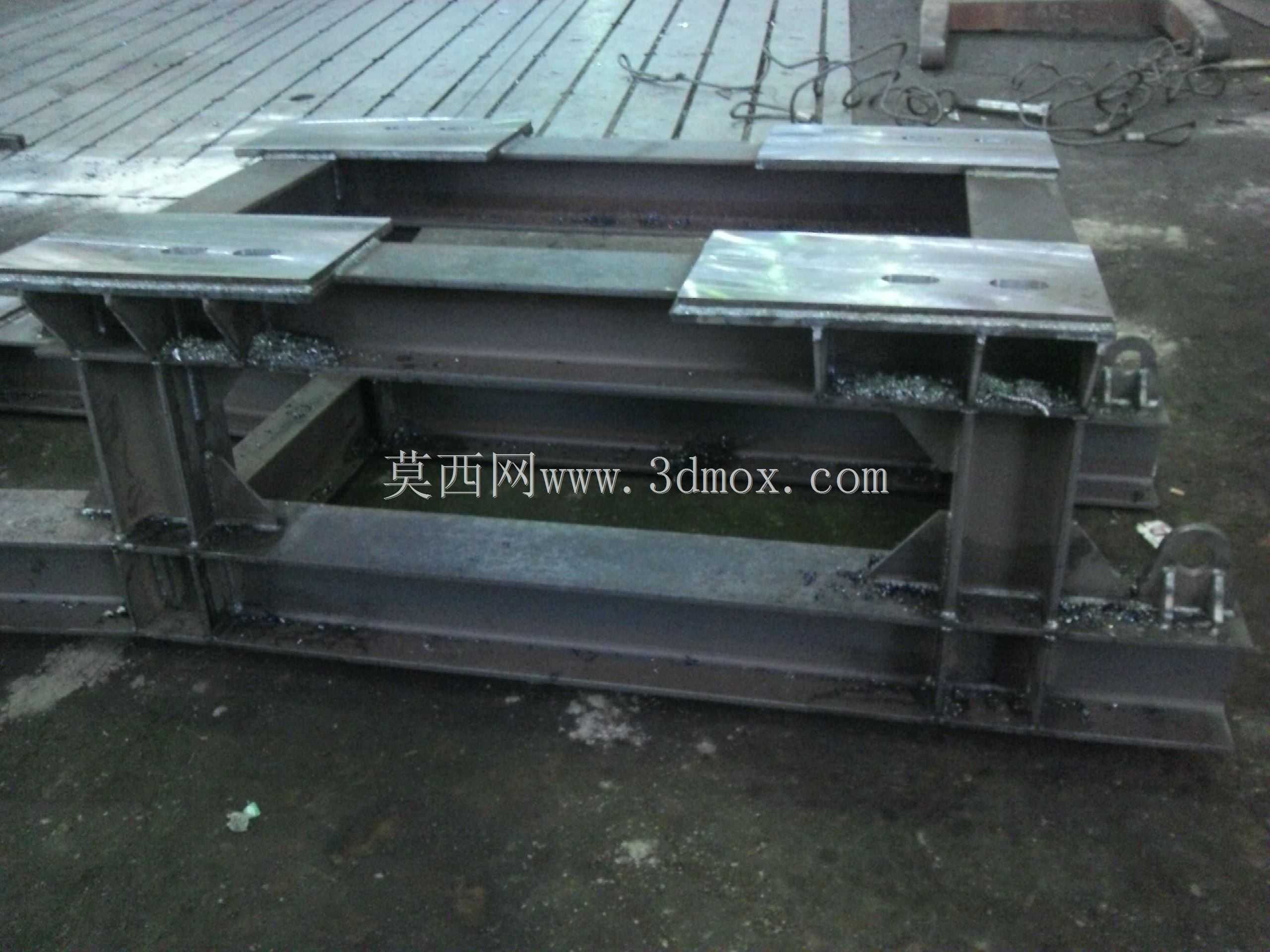

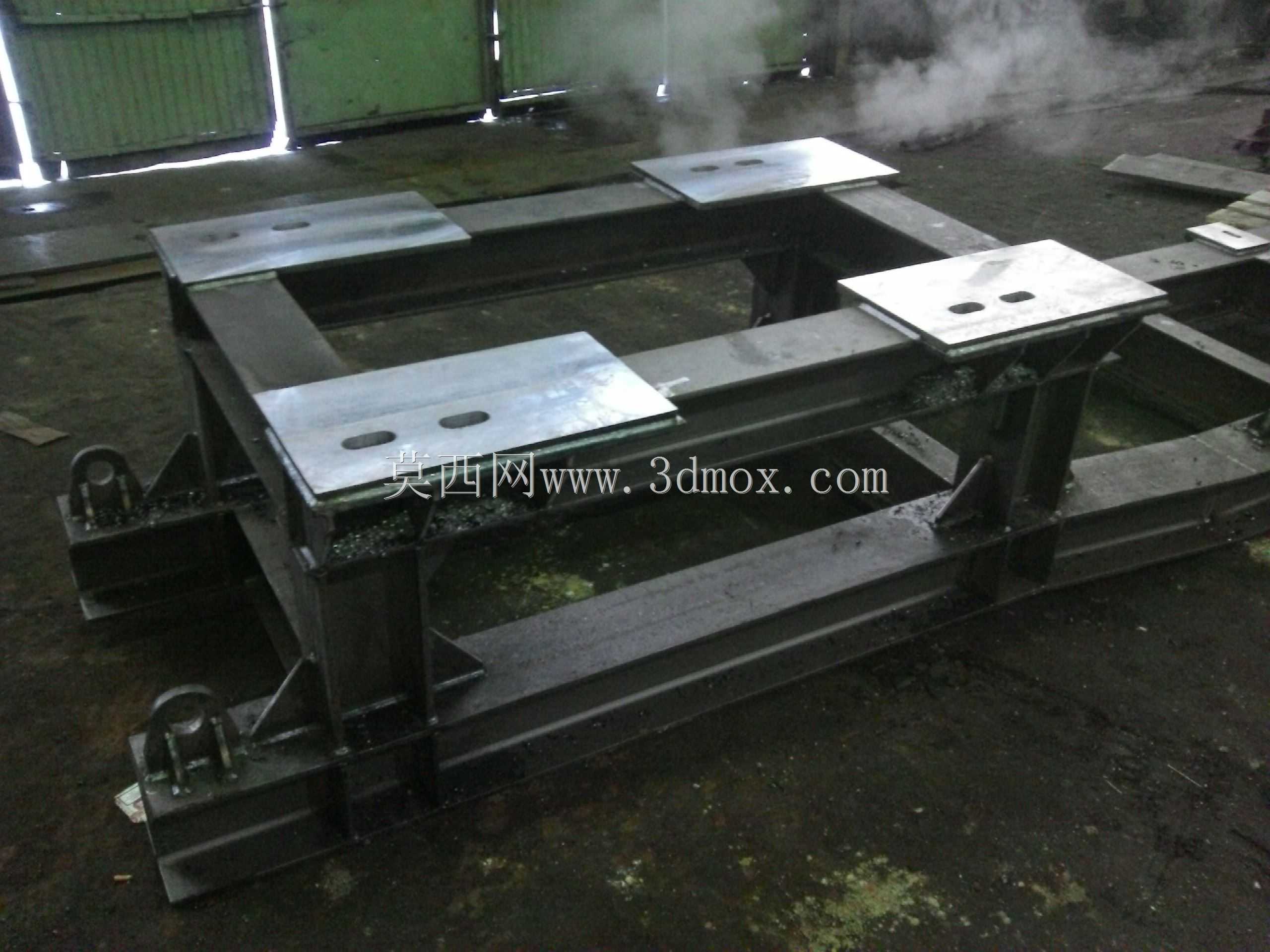

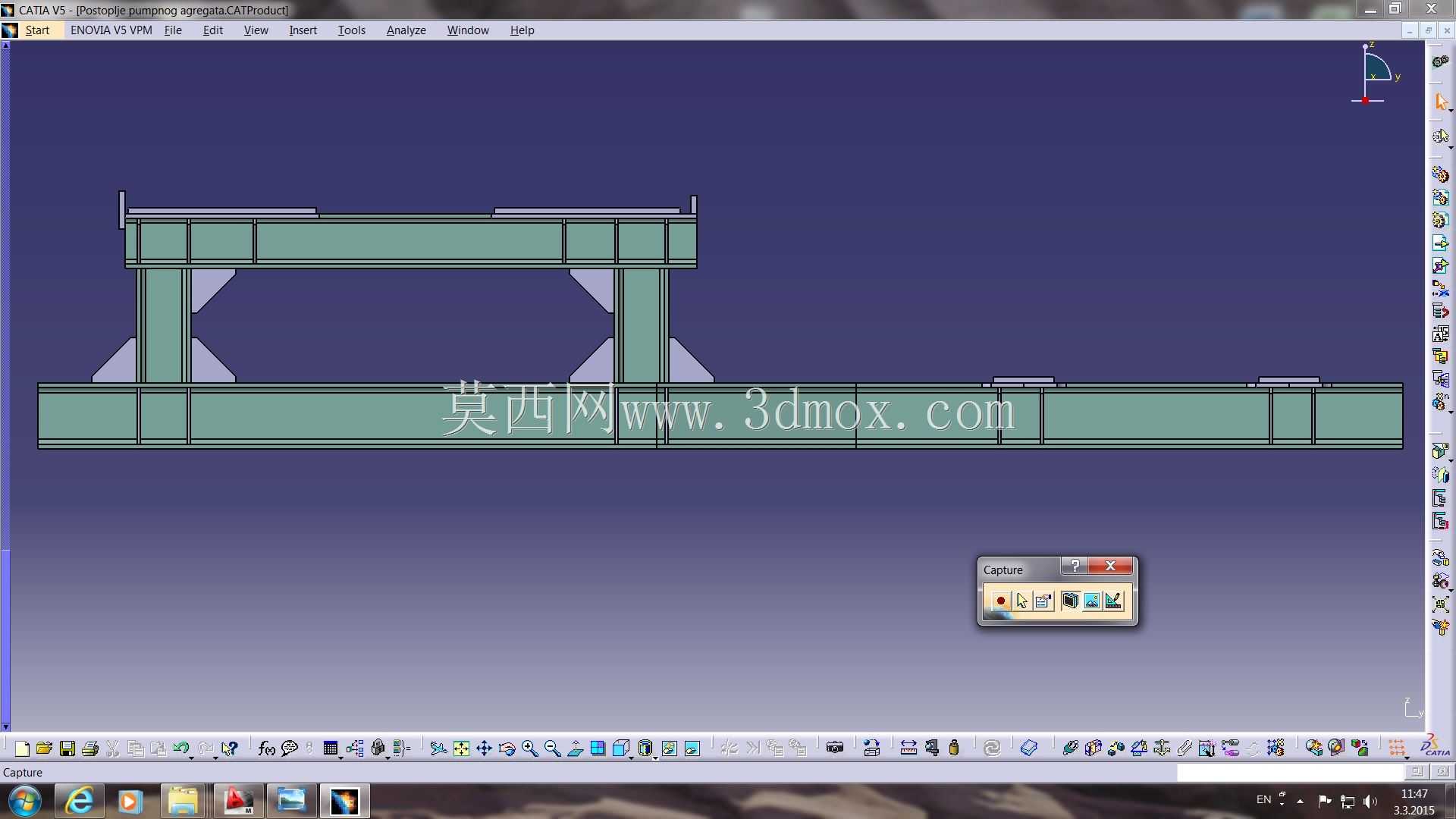

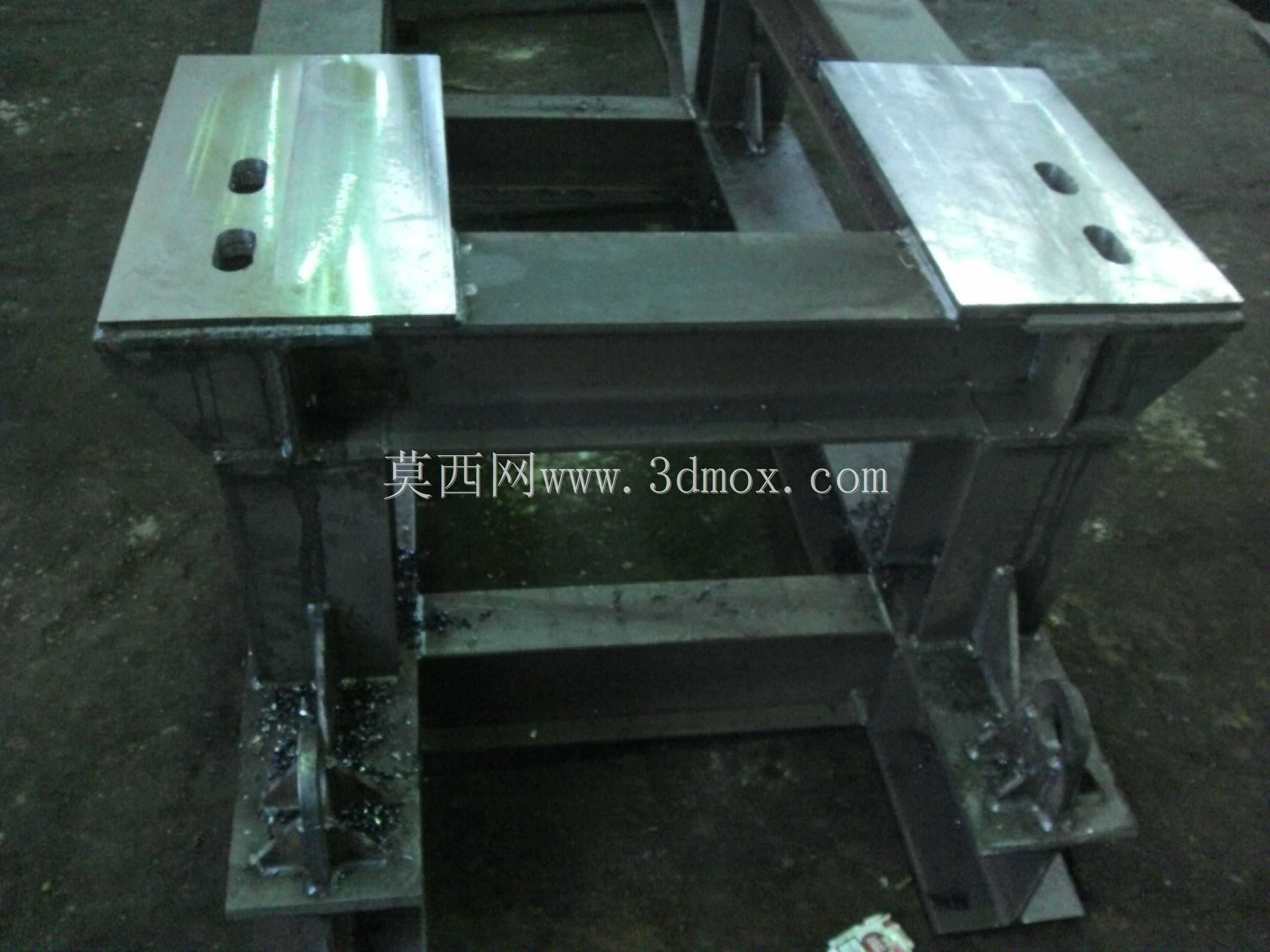

　　从现场结构看，机架纵向布置两根主梁，承担泵组和电机的重量，并把载荷传递到下方垫点；横向构件在电机安装区、泵体安装区以及端部形成分隔，使两个动力设备的地脚反力能够分散到框架上。端部和侧向伸出的安装板用于固定设备支座，板上预留长圆孔或螺栓孔，便于在装配时补偿基础偏差、调整泵轴与电机轴的同轴度。对于靠联轴器直联或皮带传动的排水机组，这种可调边界比完全焊死的支座更符合现场检修习惯。

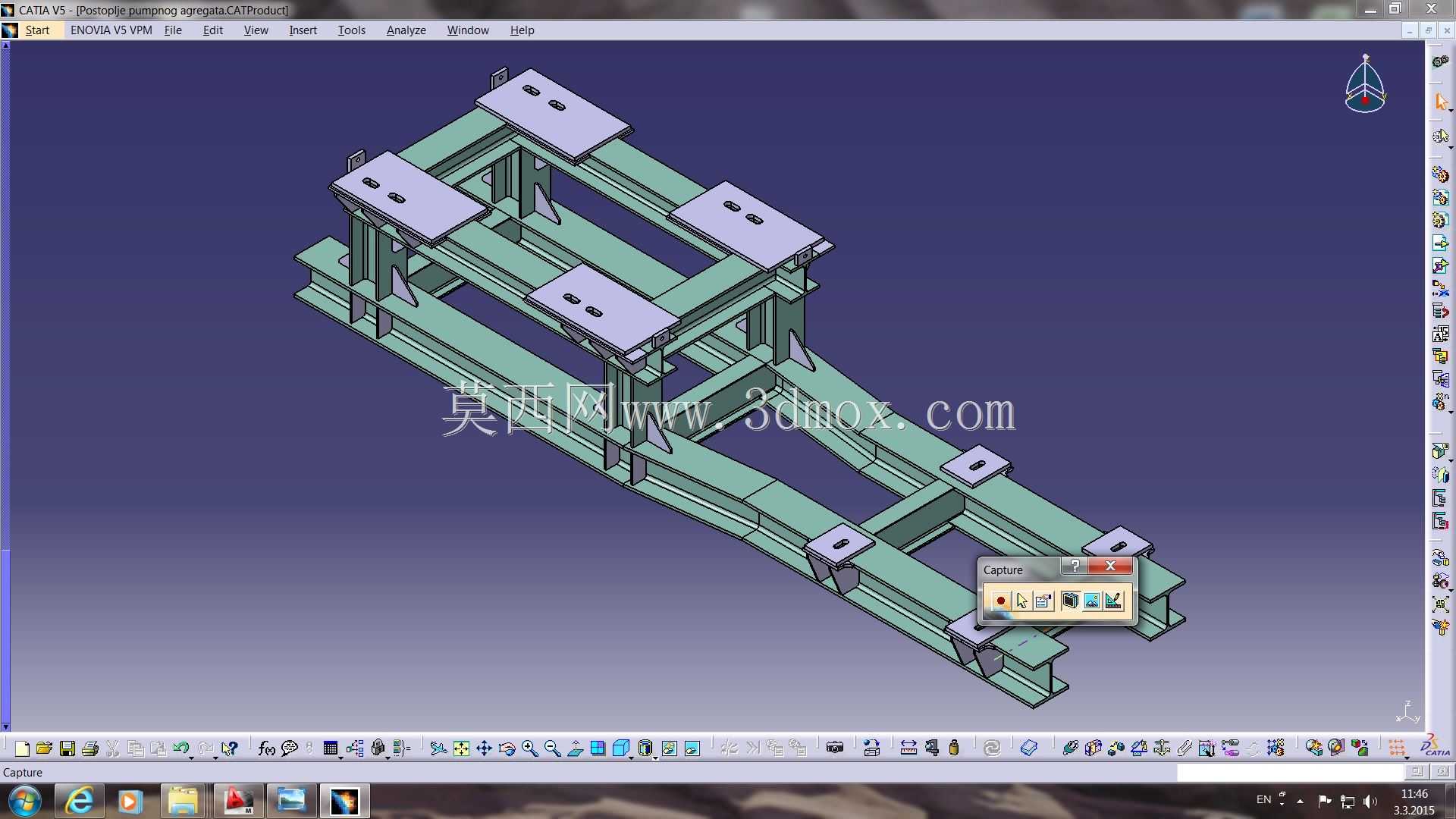

　　设计这类支架时，首先要明确泵和电机的相对位置。泵体通常靠近吸水管路一侧，电机布置在传动侧，两者中心距、轴高和地脚孔位必须与设备样本一致。三维建模时不能只画外形轮廓，应把泵壳、电机底脚、联轴器、护罩、吊装方向和检修空间一并纳入参考。底座宽度要覆盖电机最外侧接线盒和泵体进出口，长度方向还要留出管路法兰拆装余量；若现场使用软管或弯头，支架端部不能与吸水管、出水管发生干涉。

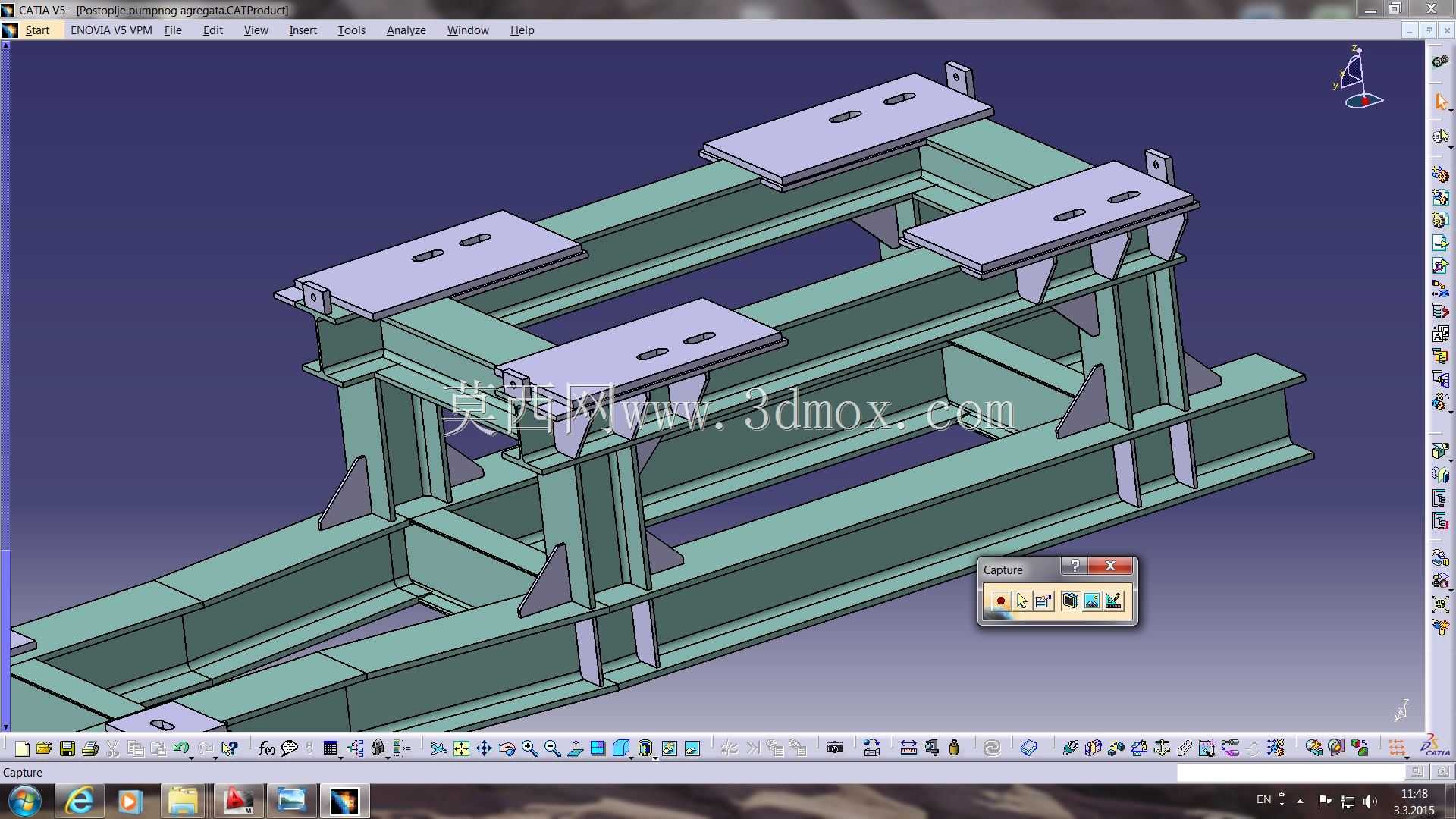

　　承载思路上，框架并非单纯追求大截面，而是让受力路径短而直接。设备支脚下方应尽量落在主梁或加强隔板上，避免把重载点放在薄板悬臂区。电机启动时存在瞬时扭矩，水泵运行中又有振动和水力脉动，因此电机底板、泵支座板与梁翼缘之间需要设置加劲肋，减少局部翘曲。框架下部可保留开放空间，方便叉车、钢丝绳或吊装索具穿入；在泥泞场地临时放置时，底部接触点应能适应垫木、钢板或混凝土墩，不宜依赖大面积平整基础。

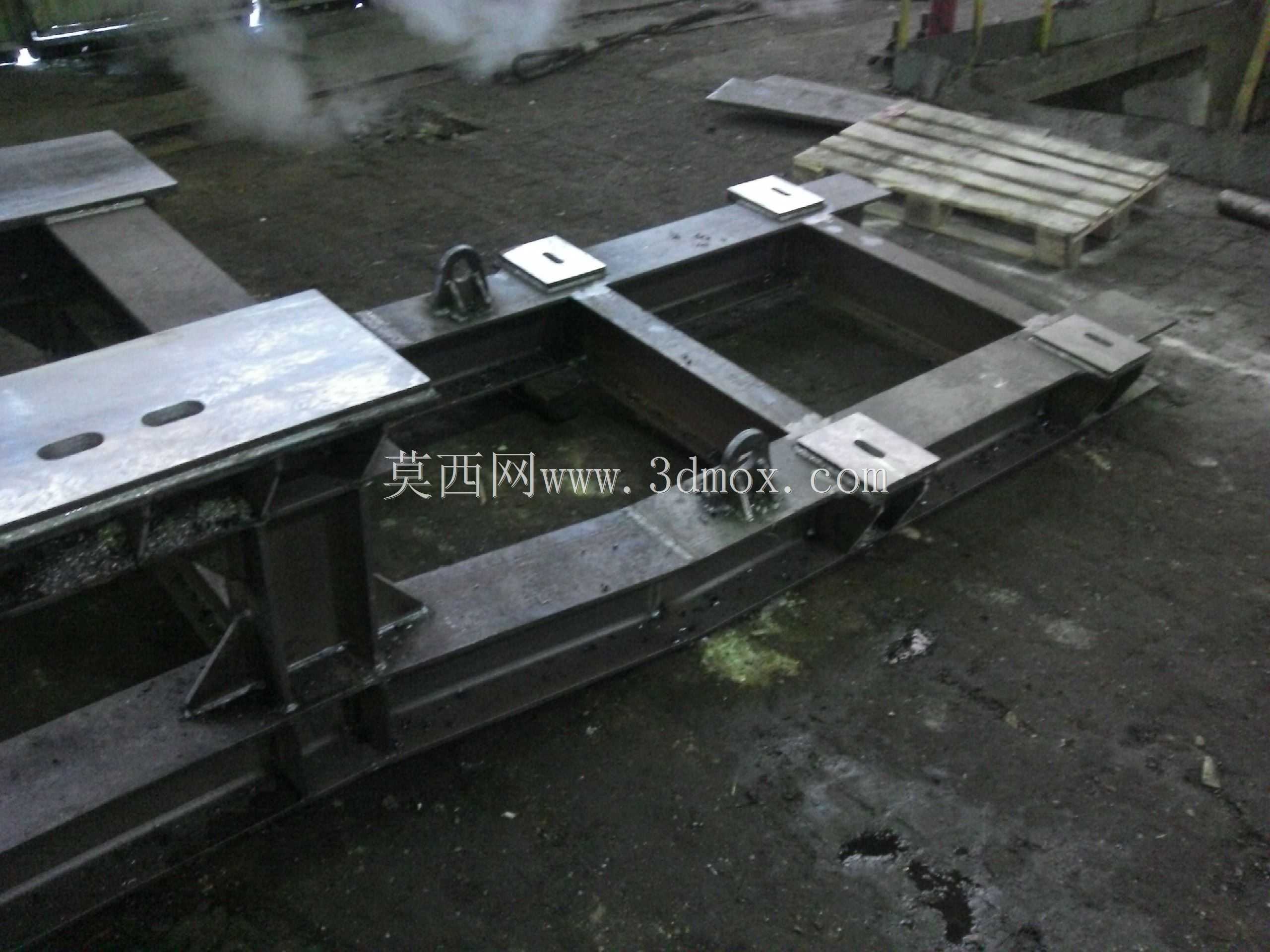

　　焊接结构的外形尺寸受运输和现场通道限制。露天矿坑内道路往往狭窄，支架宽度要考虑平板车、拖车和吊装设备的通行能力；长度则以泵组中心线为基准，向两端延伸出管路和检修位置。安装边界不仅包括设备本体 footprint，还包括上方吊点、侧面螺栓操作空间、电机散热风道以及泵体填料函或密封件的维护位置。若支架需要重复搬迁，吊点应设置在主梁附近，并使吊起后整机重心尽量位于框架中心，避免泵端或电机端明显下沉。

　　在防腐和使用环境方面，矿坑排水区域湿度高，泥沙冲刷频繁，焊缝处容易积水。型钢拼接宜减少朝上的开口槽，无法避免时应考虑排水或焊接封板；支座板边缘、螺栓孔周围和加劲肋端部是应力集中和锈蚀重点区域，建模时应把焊脚、切角和板厚关系表达清楚。现场涂装多采用重防腐底漆和面漆，但结构设计本身仍应避免藏污纳垢的死角。

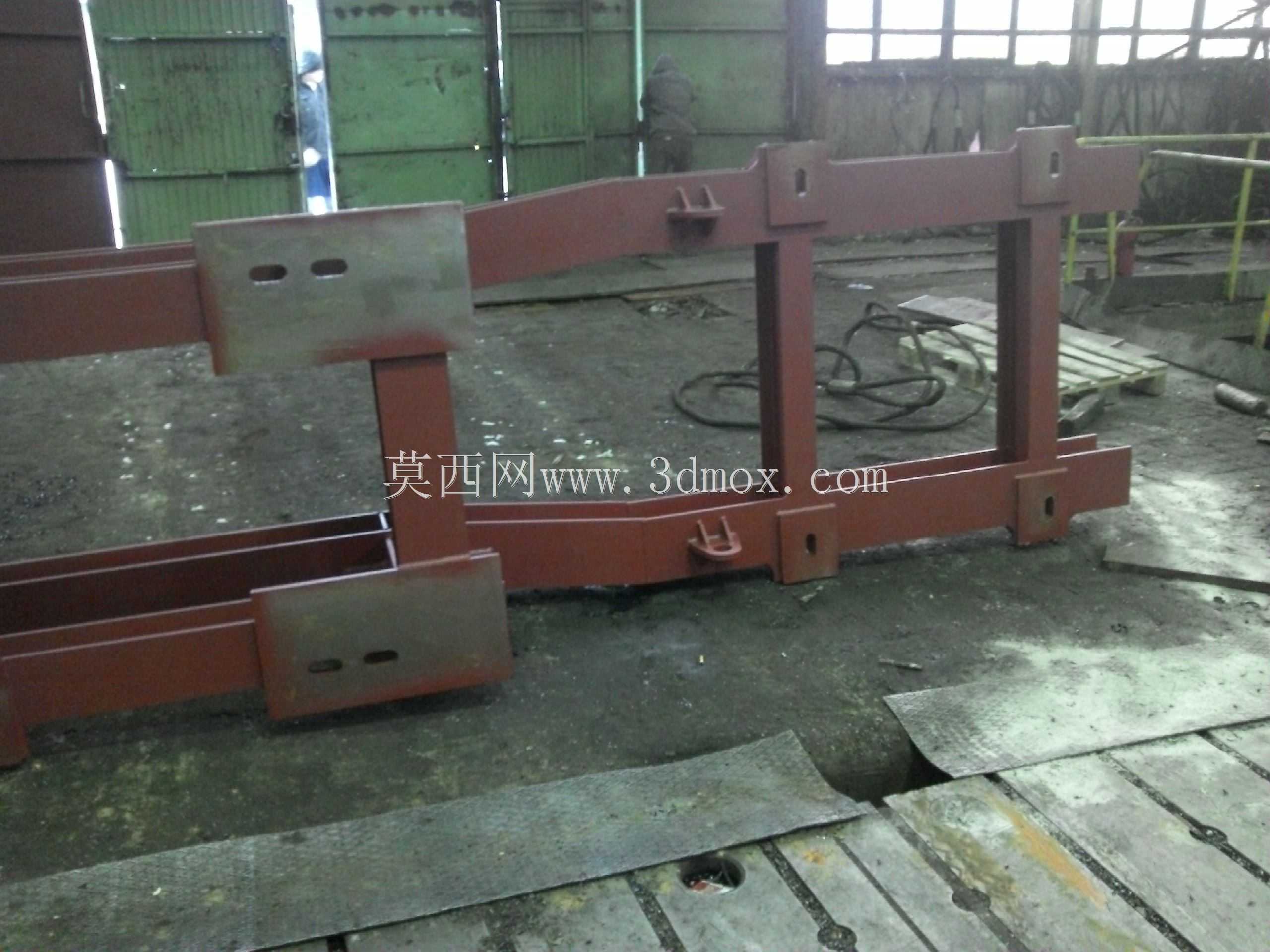

　　从安装流程看，机架先在车间或平整场地完成拼焊，校核对角线和平面度后再布置泵与电机。设备落位时，以泵轴中心为基准调整电机位置，再通过垫片组校正高度和水平；联轴器径向、轴向偏差满足要求后，紧固地脚螺栓并复测。支架上的长孔主要服务于微调，不应被理解为可以无限移动设备；若孔位过长，会降低底板局部支承面积，反而加重振动。

　　三维结构设计还应关注管路载荷的传递。水泵进出口若直接连接刚性管道，法兰力和热位移可能反过来作用于泵壳，支架虽然主要承托设备，但也要为管路支墩、柔性接头或膨胀节预留位置。吸水管侧尤其需要稳定支撑，避免管道重量压在泵口上；出水管侧的振动和水锤冲击也不能全部由泵体承担。把机架、设备和管路作为一个临时排水系统考虑，比孤立绘制一个钢框架更能反映现场真实需求。

　　整体上，这套支撑机架强调的是矿用抢险排水条件下的快速布置、可靠承载和方便检修。它不是精密机床底座，却必须控制关键安装面的相对位置；它采用焊接型钢获得较低制造成本和较短交付周期，又通过支座板、加劲肋和吊装边界的细节设计满足泵组长期运行要求。对于结构建模人员来说，真正需要把握的是设备重量、振动、管路干涉、现场吊装和维护空间之间的平衡，而不是单纯把型钢拼成外观相似的架子。
