带式输送机驱动端电机半幅焊接支撑座

　　这套结构针对散料输送工段里皮带机驱动段的电机安装需求展开，做的是沿纵向对称面剖切后的单侧支架形态，现场用于灾后复产的选矿、采矿物料转运线，配套西门子系列电动机，承担把电机输出扭矩传递到皮带轮、带动整条带式输送机循环运转的承载任务。

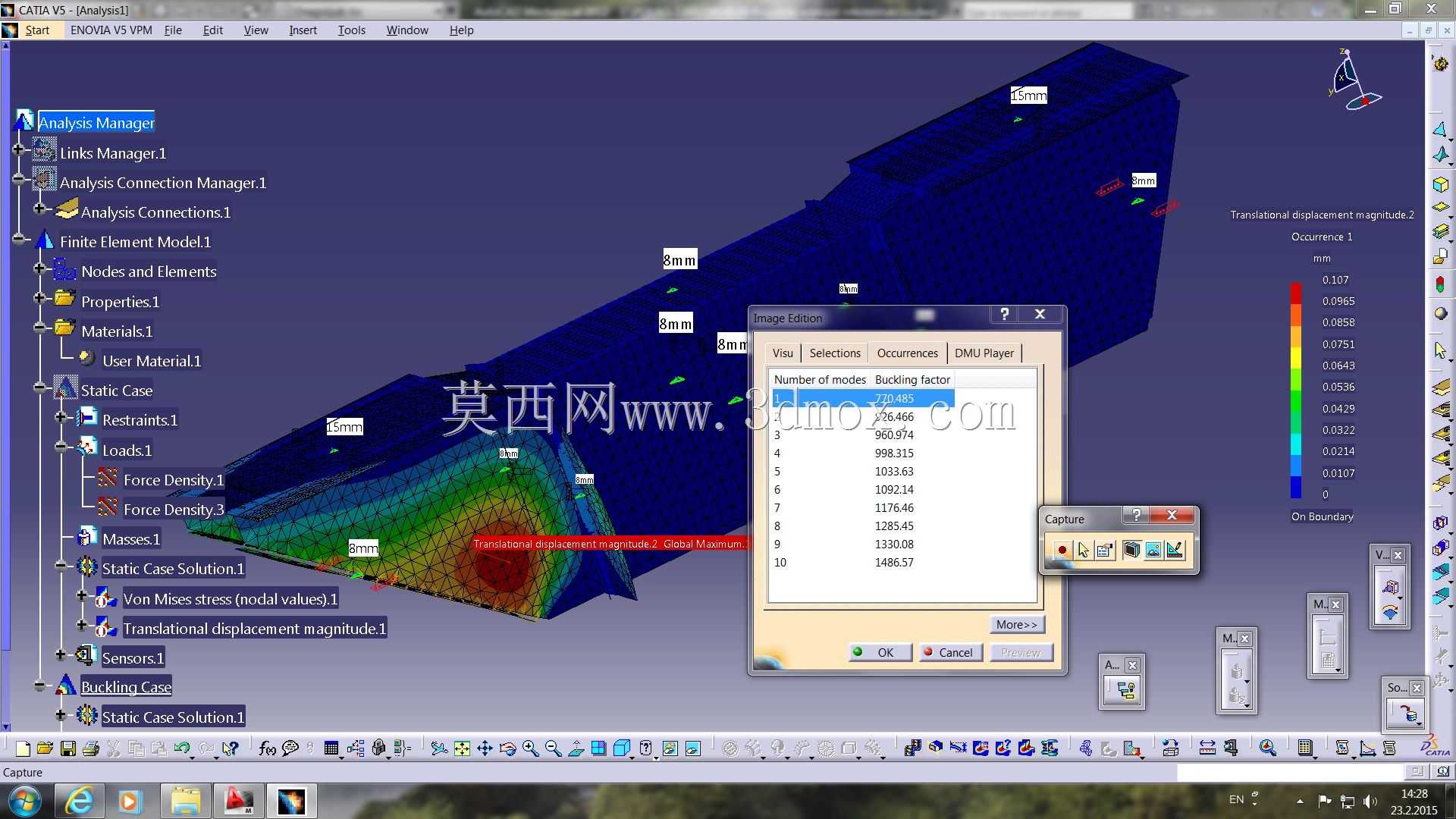

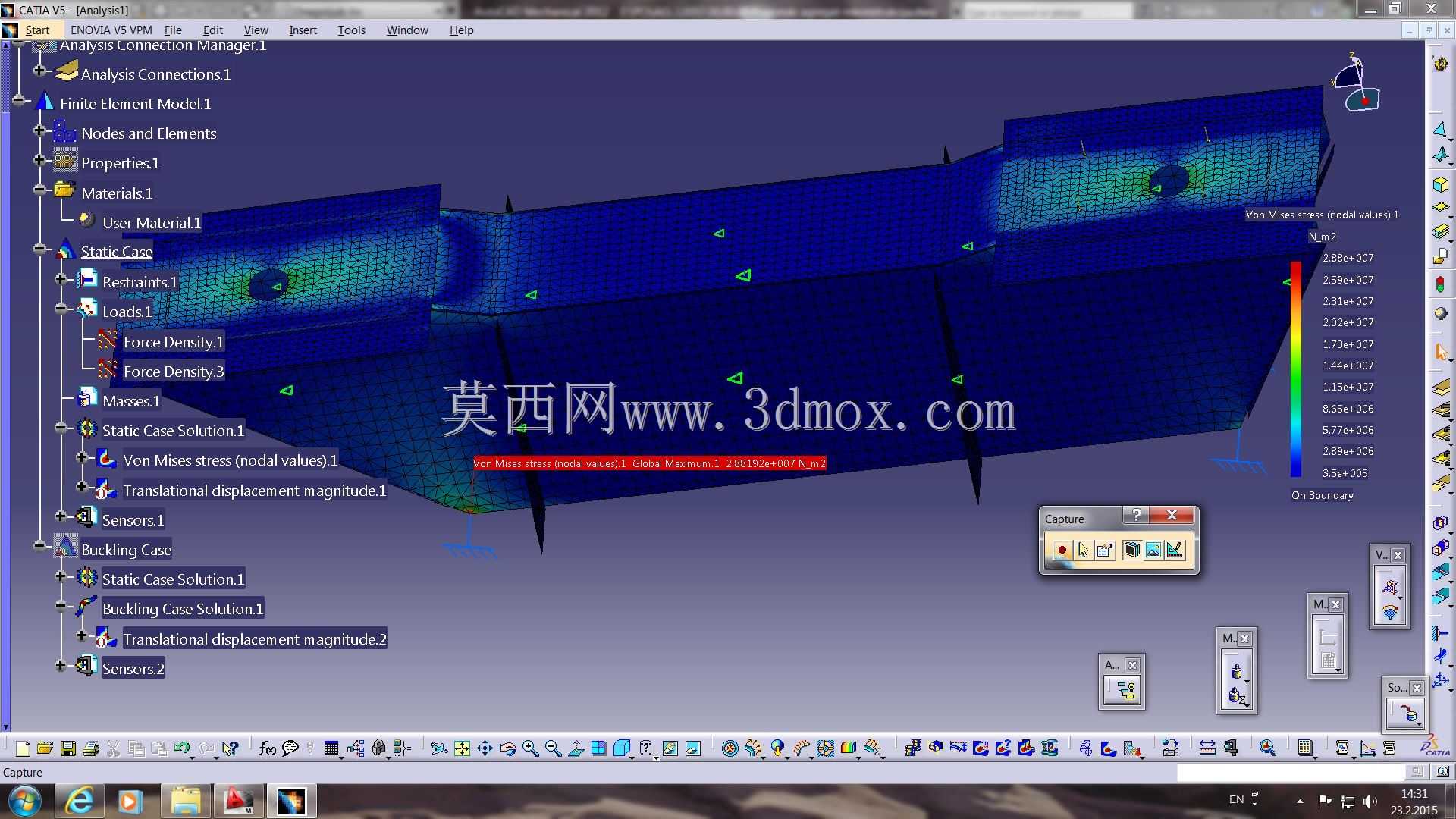

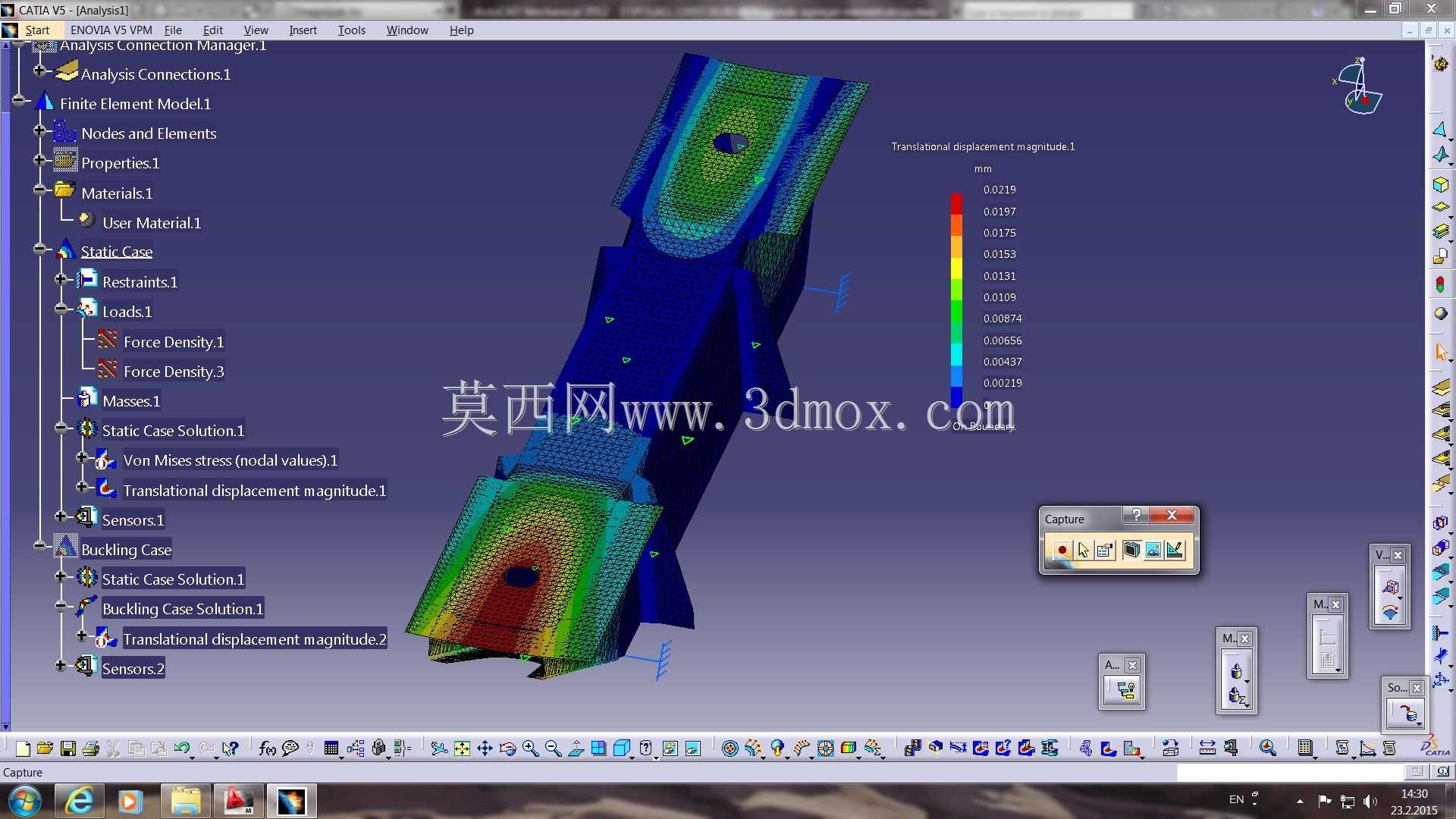

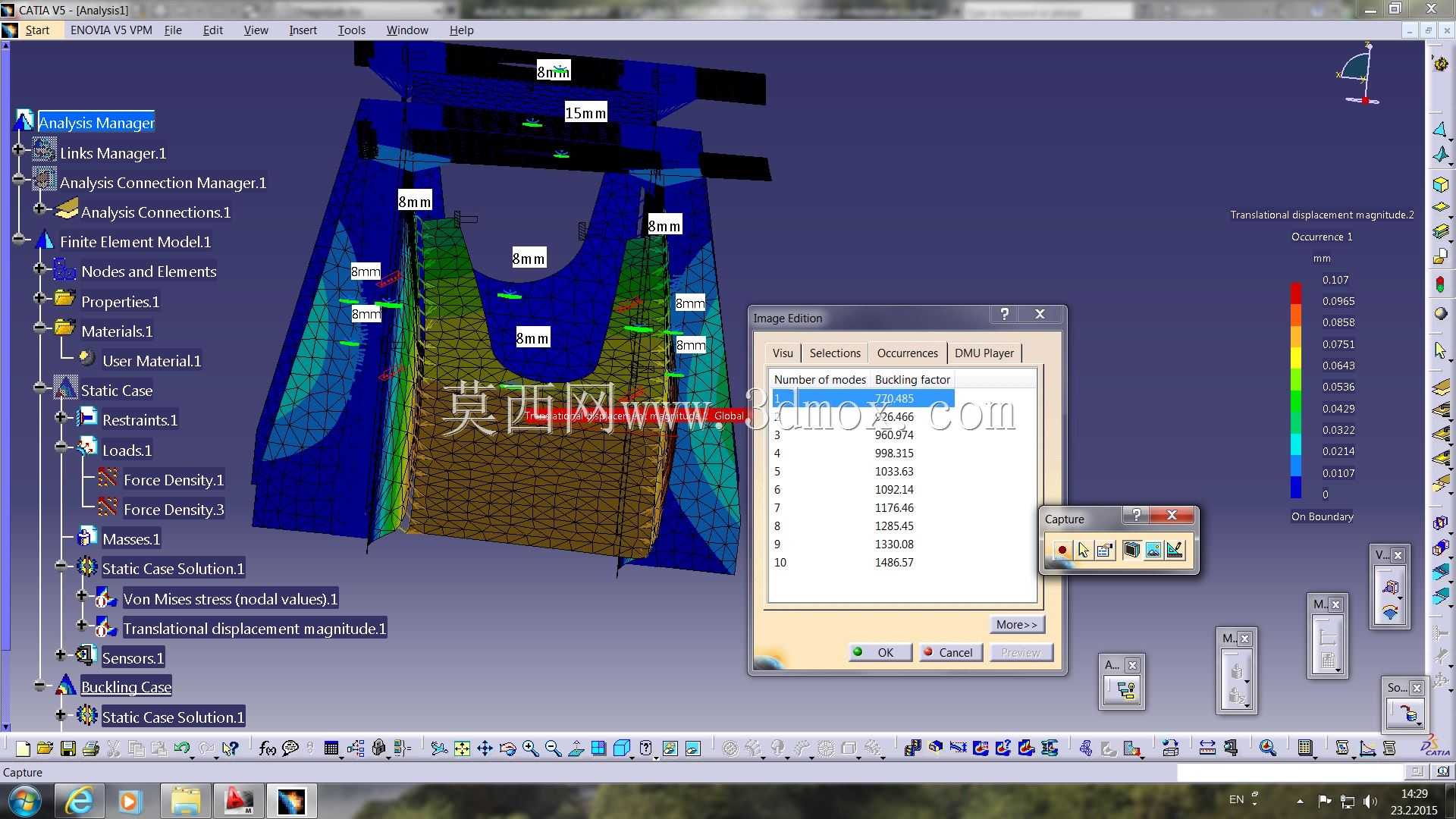

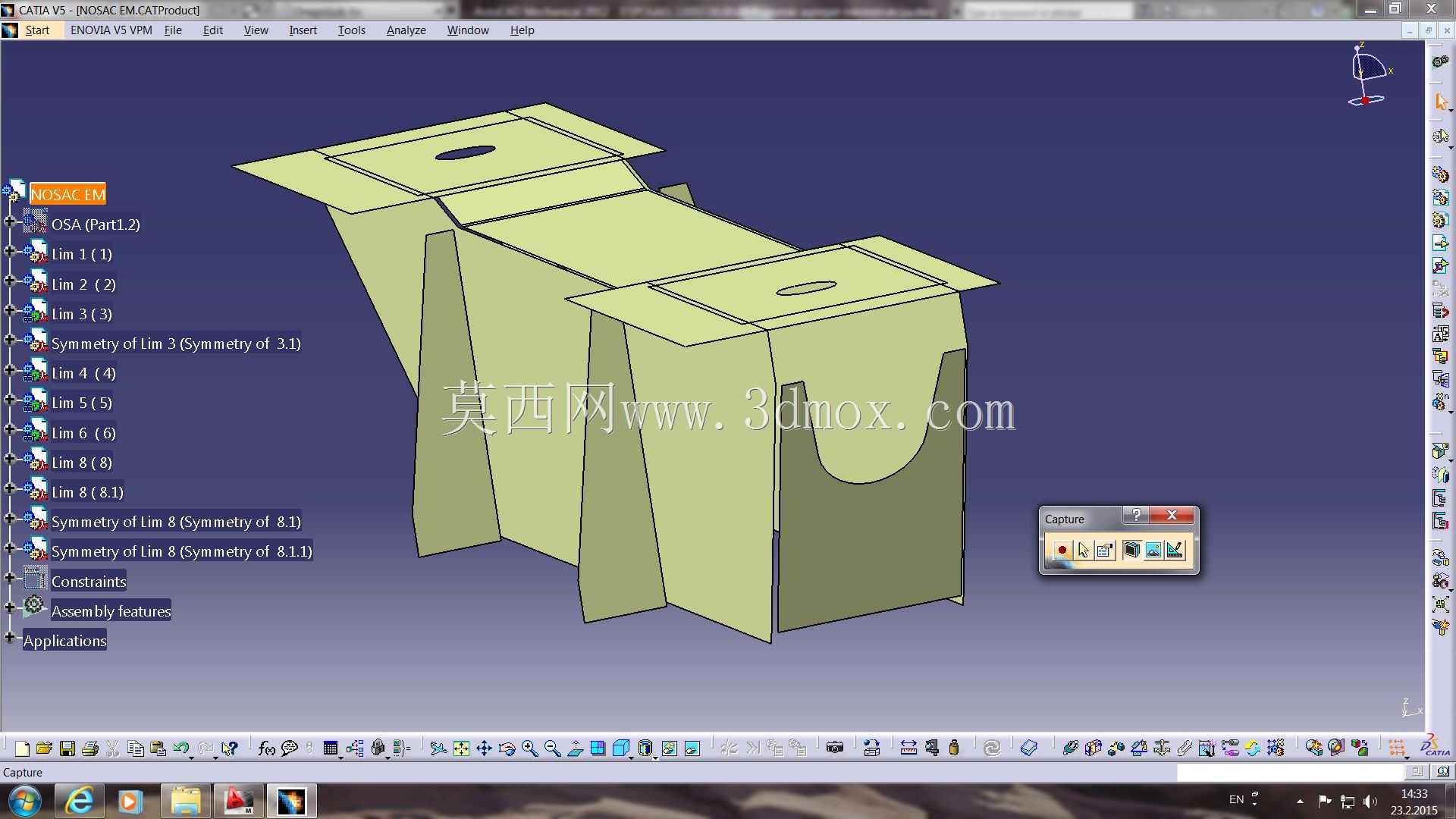

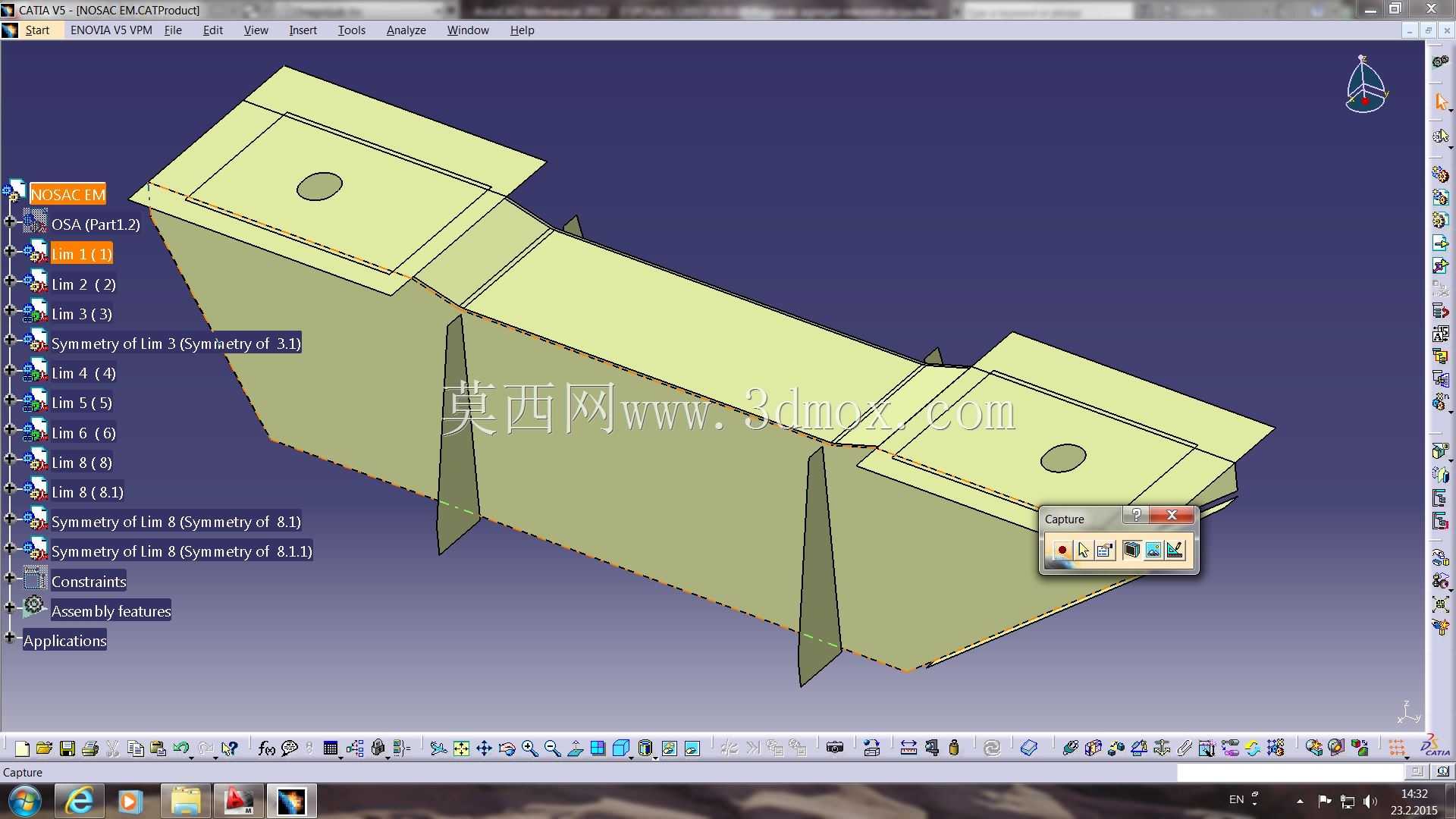

　　从现场安装边界来看，支架整体沿皮带机驱动轴的轴向方向延伸，长向跨距覆盖电机底座的两个安装脚位，两端向上折出带螺栓过孔的水平安装平台，平台上预留的圆孔对应电机底脚的固定螺栓点位，中间通长的槽型主体采用薄钢板折弯拼焊成型，两道垂直向下的支撑立板把长槽体分隔成三段受力区间，既可以把电机运行时的自重、皮带张紧产生的径向拉力直接传导到下方的设备基础钢架，也能避免长跨度槽体在电机启停冲击下出现侧向扭摆。

　　设计思路上没有采用铸件电机底座的厚重构型，而是顺着钣金折弯的工艺特性排布结构：两侧的槽壁从底板边缘一体向上弯折，端部安装面额外延伸出折边，和侧壁形成封闭的箱型局部加强区，电机底脚压紧在平台面上之后，螺栓的预紧力会顺着折边分散到整个侧壁，不会在薄钢板上出现局部压陷。中间两道悬空的支撑肋板下端对齐现场输送机架的横梁顶面，安装时肋板和横梁之间可以垫调整垫片，用来微调电机轴和减速机高速轴的平行度，补偿皮带轮找正时的高度差。

　　实际工况里，皮带机启动瞬间皮带的松边会突然张紧，电机底座要承受沿皮带传动方向的反复拉扯，这个半幅结构的对称另一半拼合之后，两端的安装平台刚好合围出电机两个底脚的完整安装面，长槽的内腔还可以容纳电机接线盒的走线空间，侧壁不会和电机外壳、皮带轮护罩发生干涉。建模过程里先按电机样本的底脚孔距定出两端平台的孔位坐标，再顺着载荷传递路径拉出侧壁的折弯轮廓，支撑肋板的位置特意避开了电机底座的加强筋凸起，装配时不需要额外切割修配。

　　外形尺寸的控制上，支架总长度略大于电机底座的轴向总长，两端平台伸出电机底脚的边缘留出扳手操作空间，槽体的内部宽度大于电机机座的径向宽度，保证电机落位时两侧都有装配间隙，支撑肋板的高度匹配现场输送机主梁的顶面标高，整套支架焊接完成后只需要对两端安装平台做一次端面铣削，就能保证两个电机安装面的平面度满足皮带轮对中要求，不需要后续大量机加工工序，非常适合矿区抢修、生产线快速重建的场景，既能缩短改造停机时间，也能在保证支撑刚性的前提下降低支架整体自重，方便现场吊装就位。
