煤炭转运接料导料斗输送转接结构

　　该结构主要服务于散料输送系统中的带式输送机转接环节，常见于煤矿、选煤厂、港口煤炭堆场、火力发电厂输煤栈桥以及长距离物料转运站。现场布置时，上层带式输送机将煤炭沿运行方向抛入接料区域，物料并不直接转向其他输送带，而是先进入本接料漏斗形成受控落料路径，再由下部导料段把煤流整理后送出。这样的布置能够避免散料在高差转换处自由飞溅，减少皮带偏载、撒煤、扬尘和大块物料冲击，对整条输煤线的稳定运行具有直接作用。

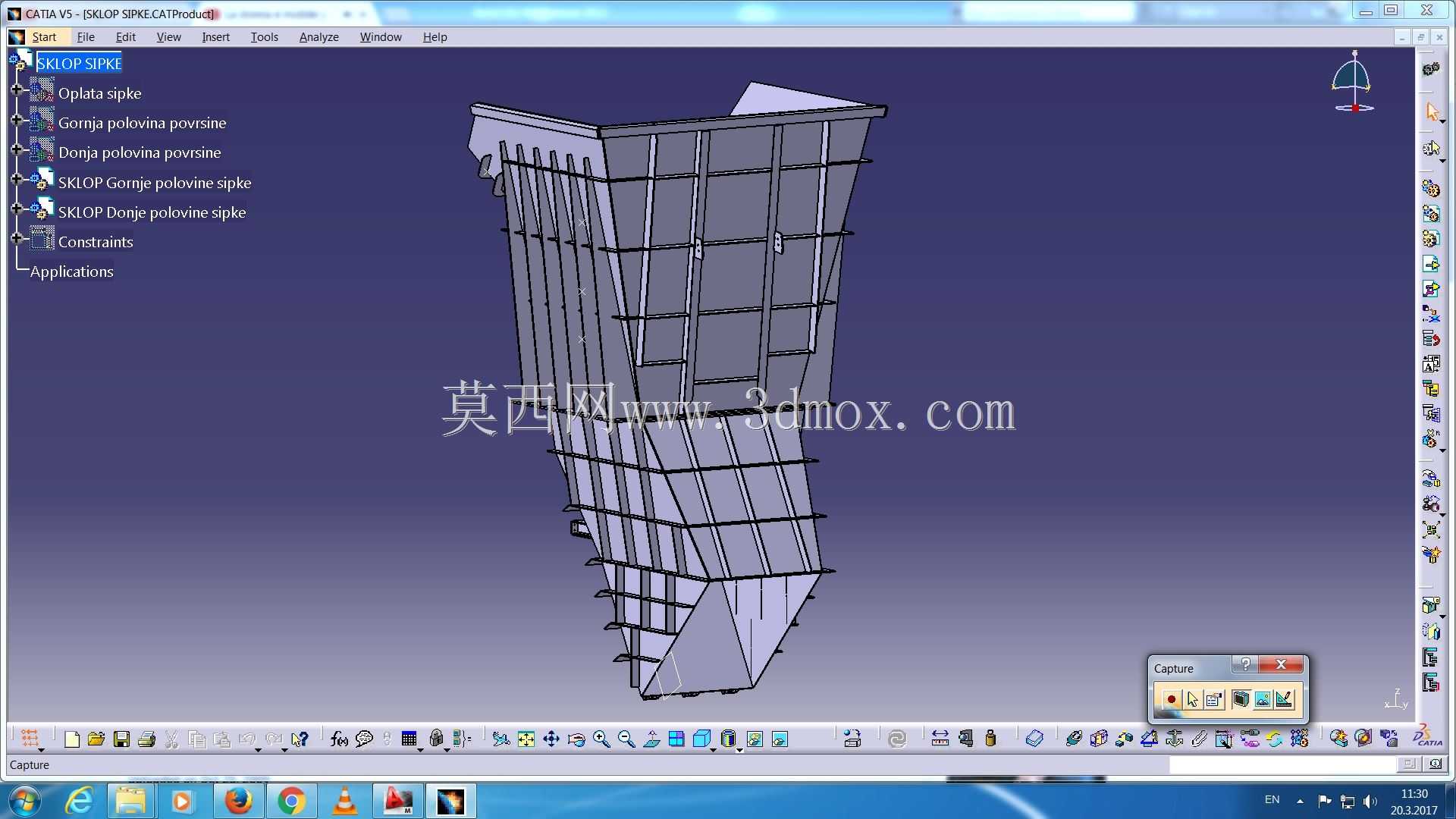

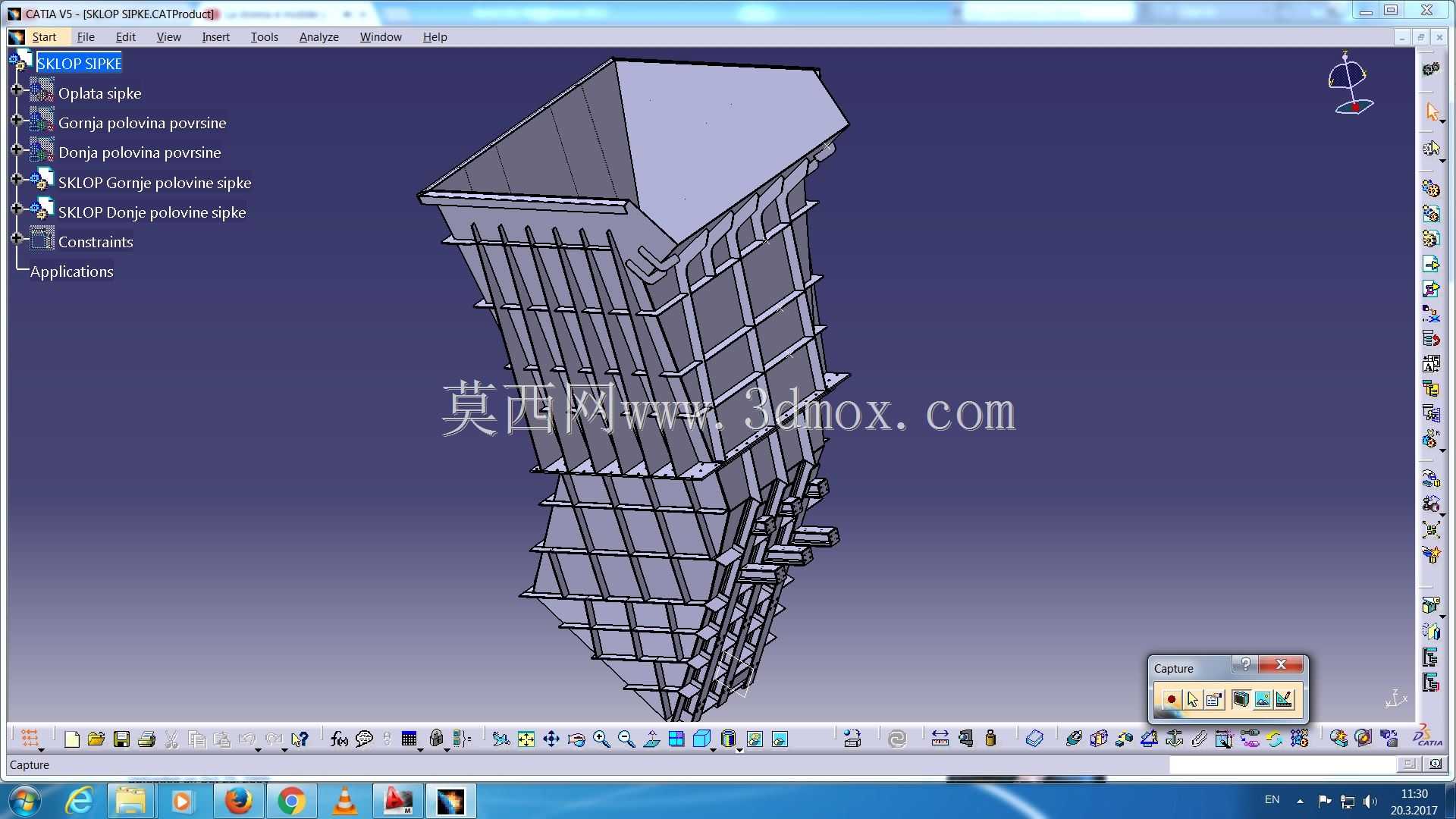

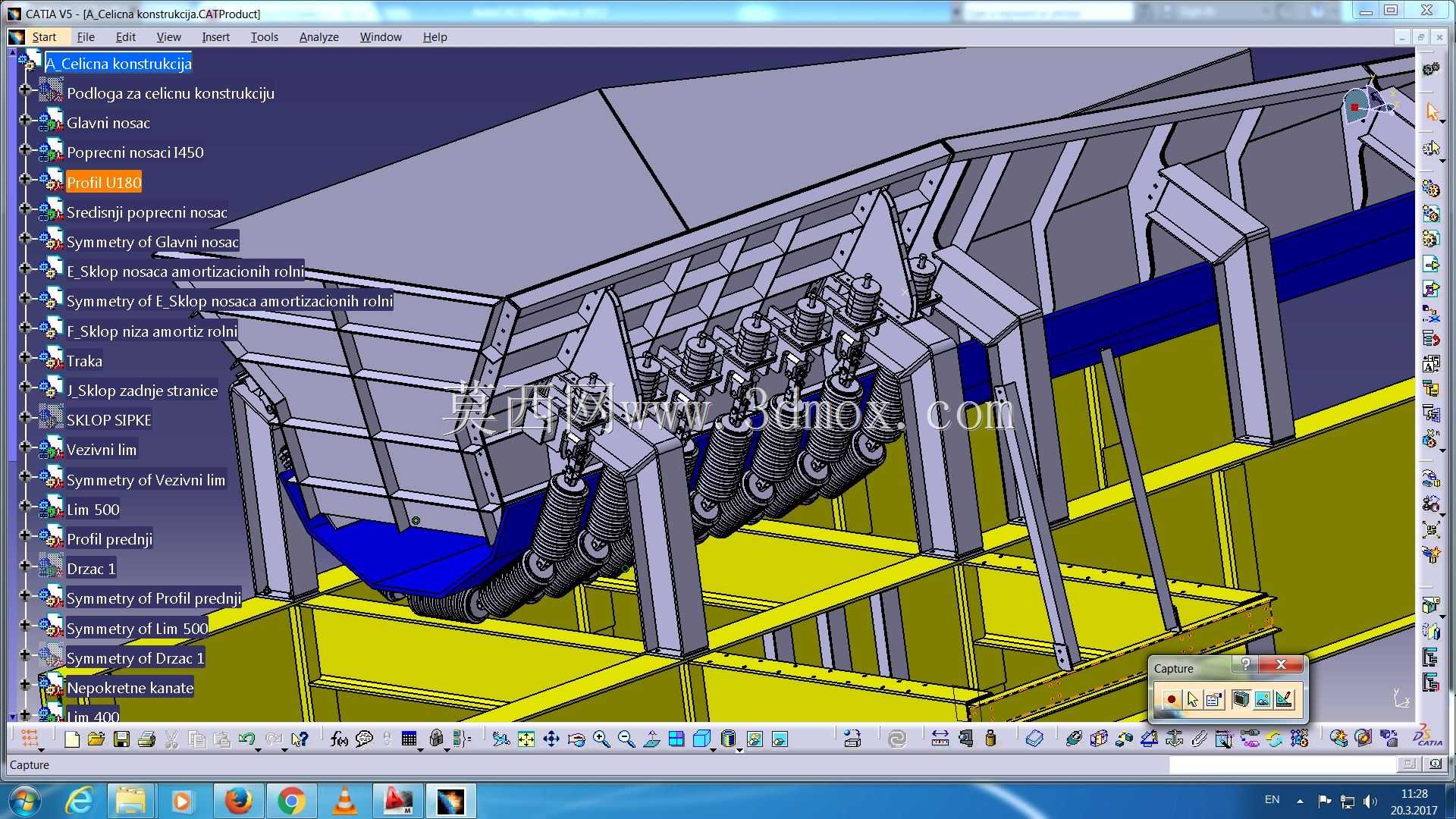

　　从功能上看，上部宽口区域承担接料和汇集任务，开口范围需要覆盖上游皮带的卸料轨迹，尤其要考虑带速、物料粒度、含水率、抛料弧线以及皮带机头部滚筒位置。模型中上部落料腔采用较大的受料空间，侧壁形成渐缩通道，使煤流从横向抛射状态逐步转为竖向或斜向滑落状态。中部密集肋板和竖向分格结构体现了耐磨衬板安装与腔体加强的设计思路，既可以承受煤块持续冲刷，也便于在磨损后更换衬板，而不需要整体拆除主钢结构。下部收缩段则承担导流和对中功能，通过斜面角度控制物料速度和方向，使落料点尽量稳定在下游设备允许范围内。

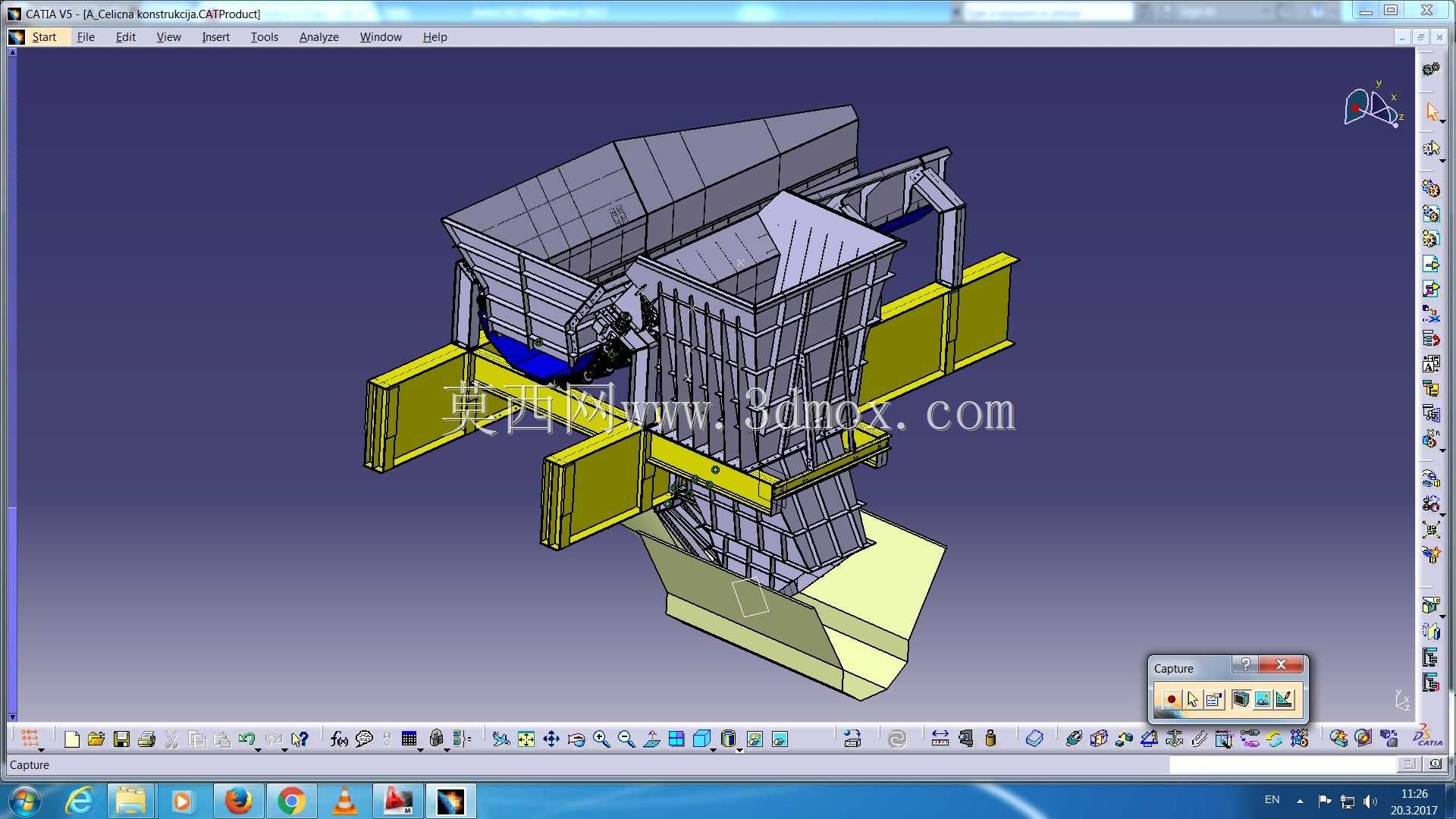

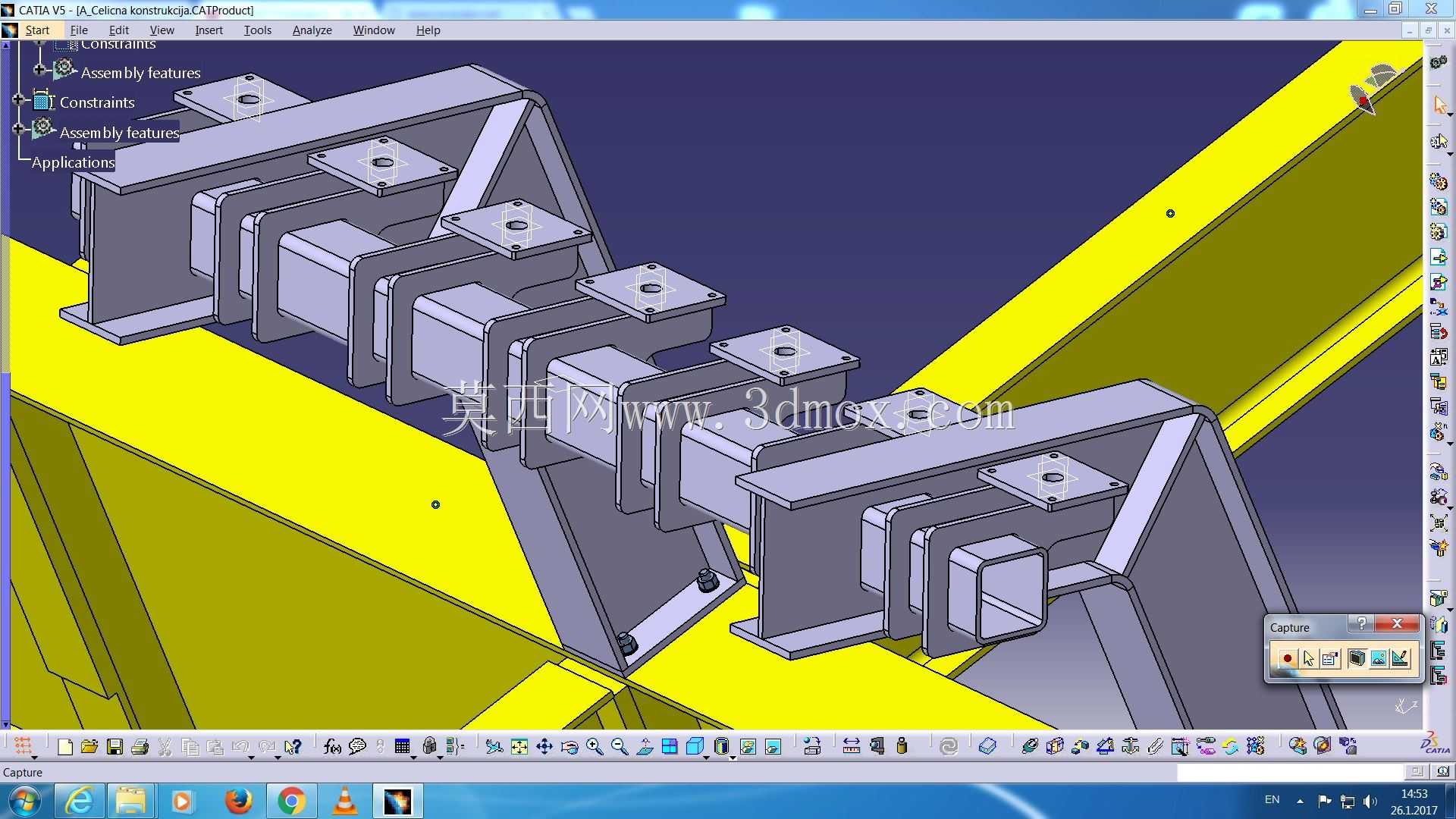

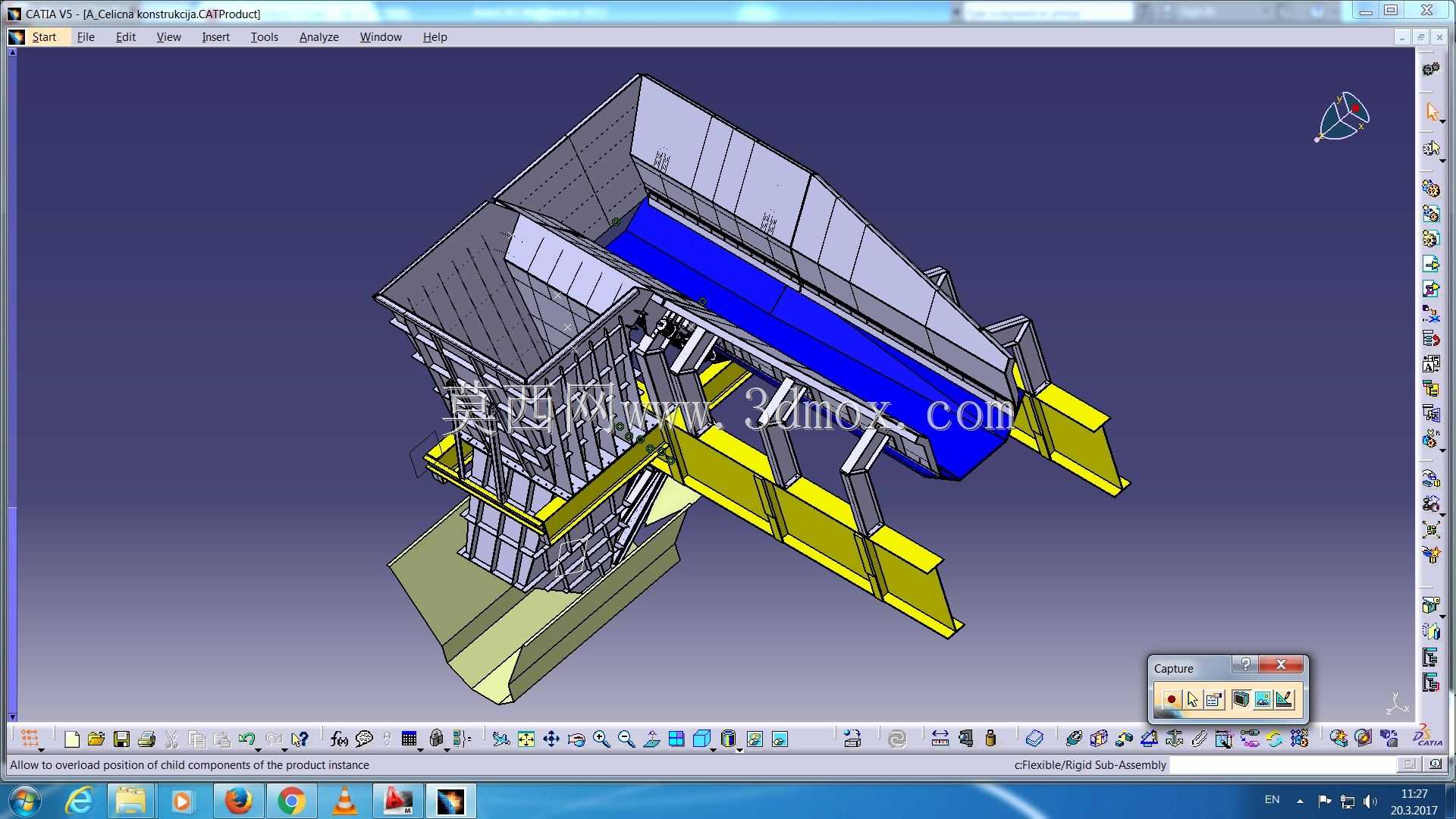

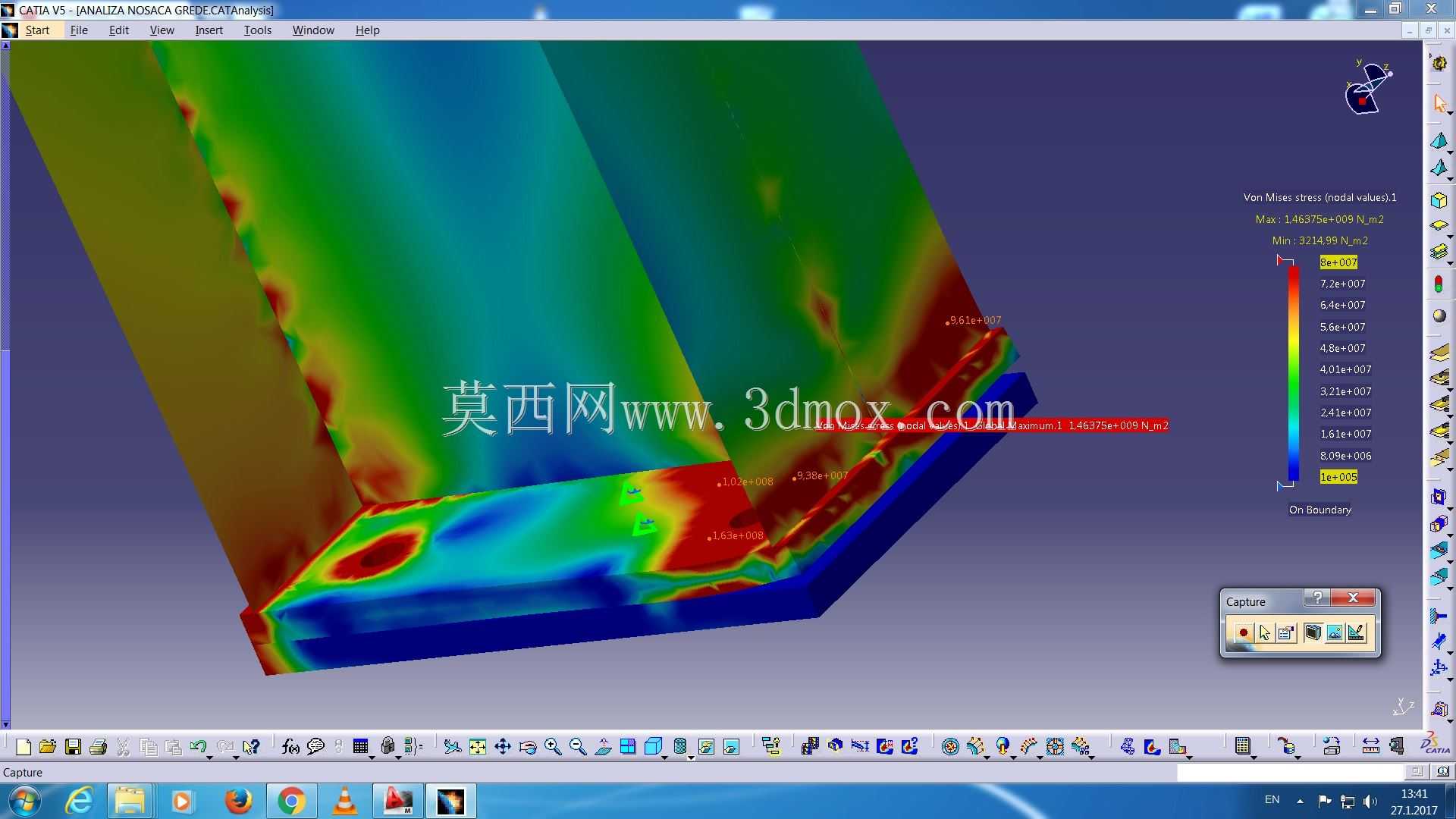

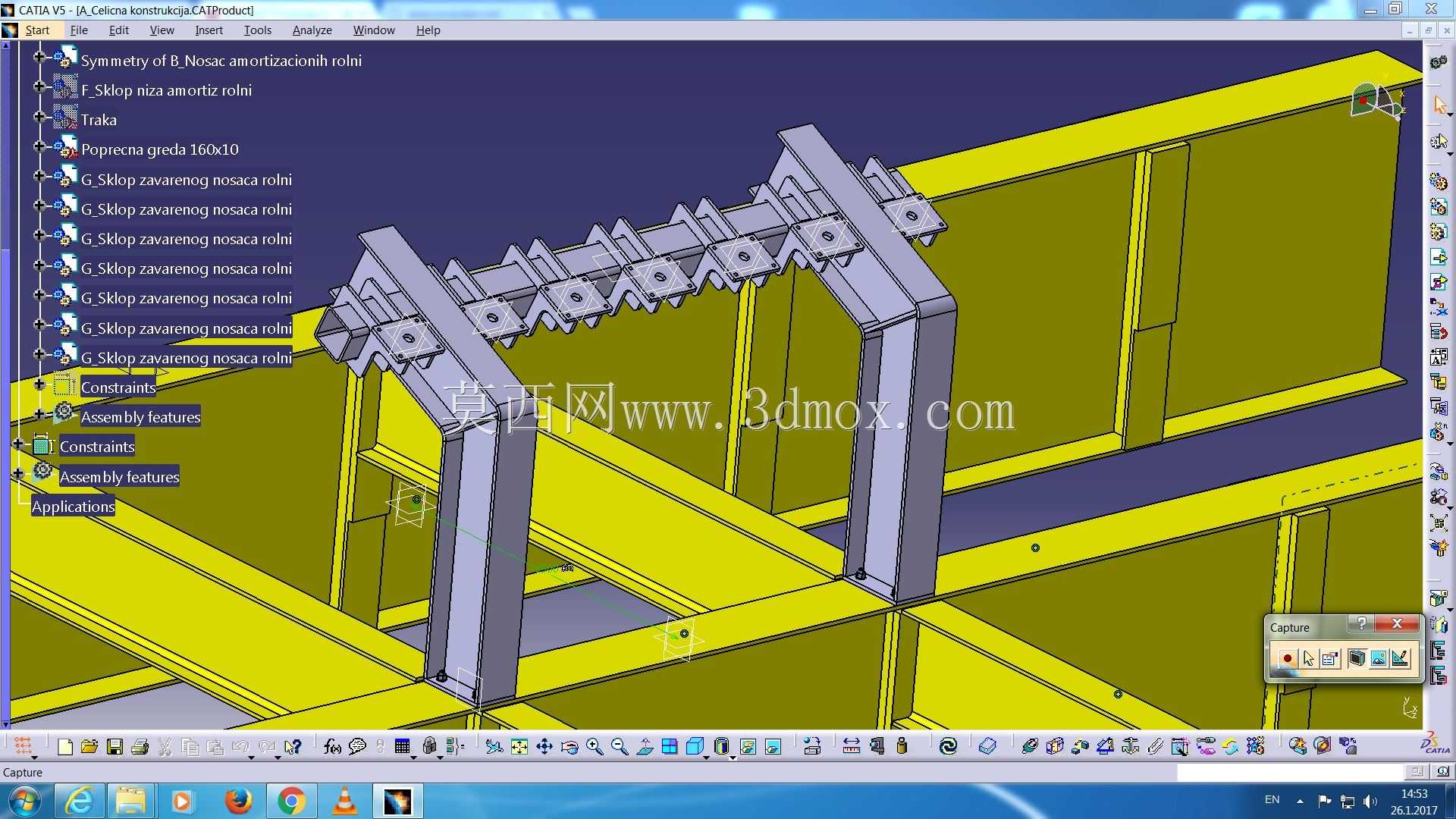

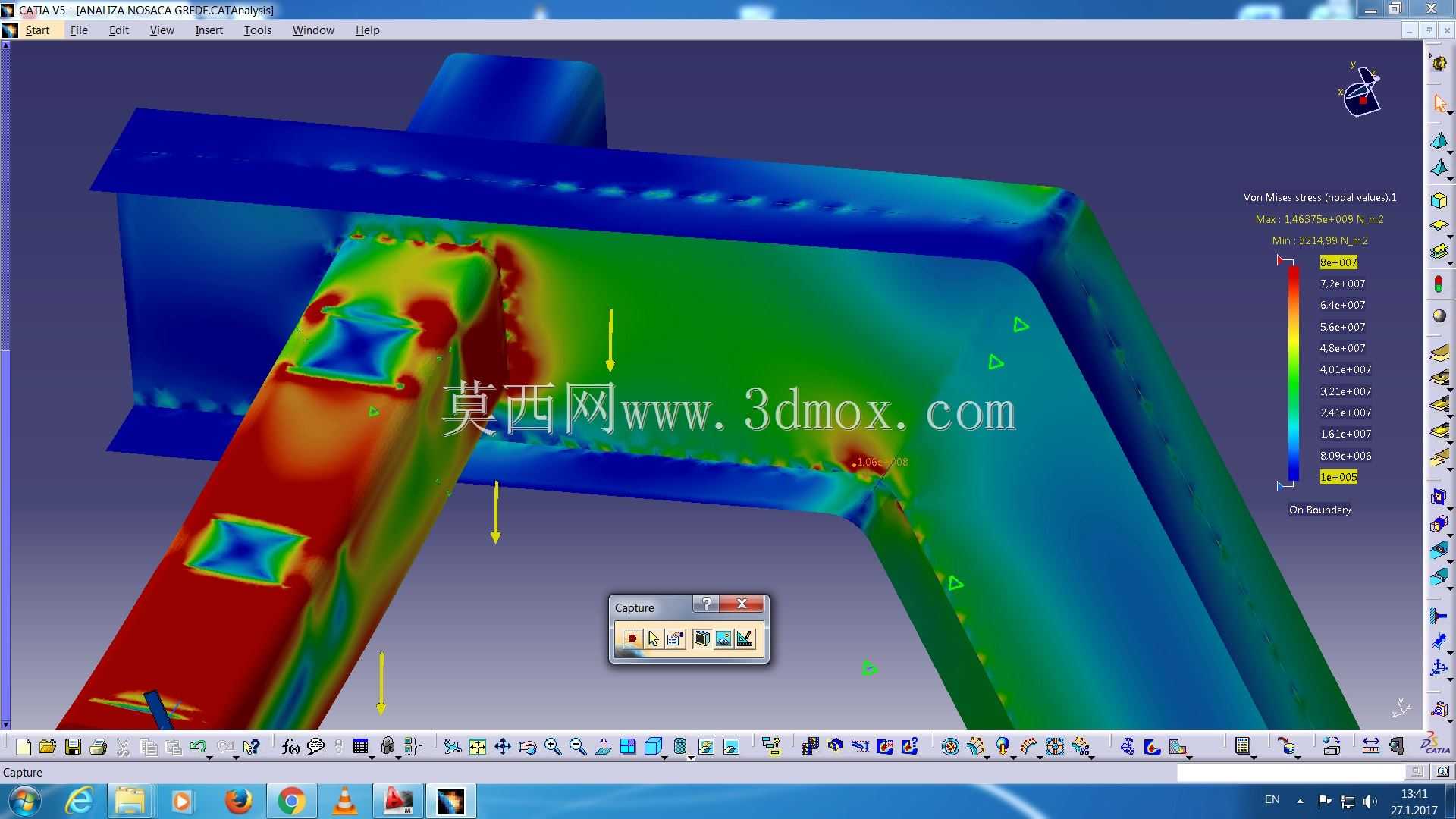

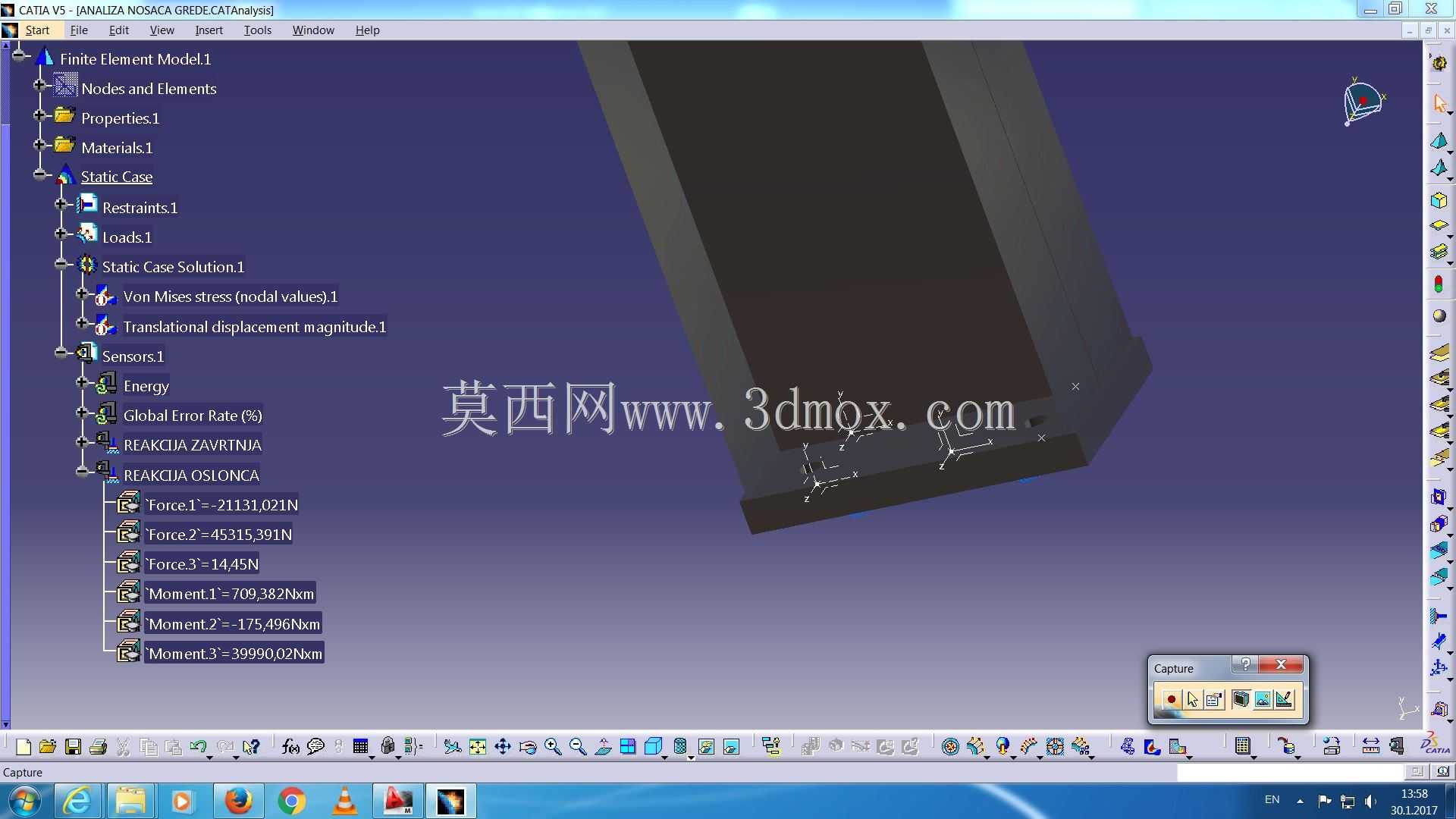

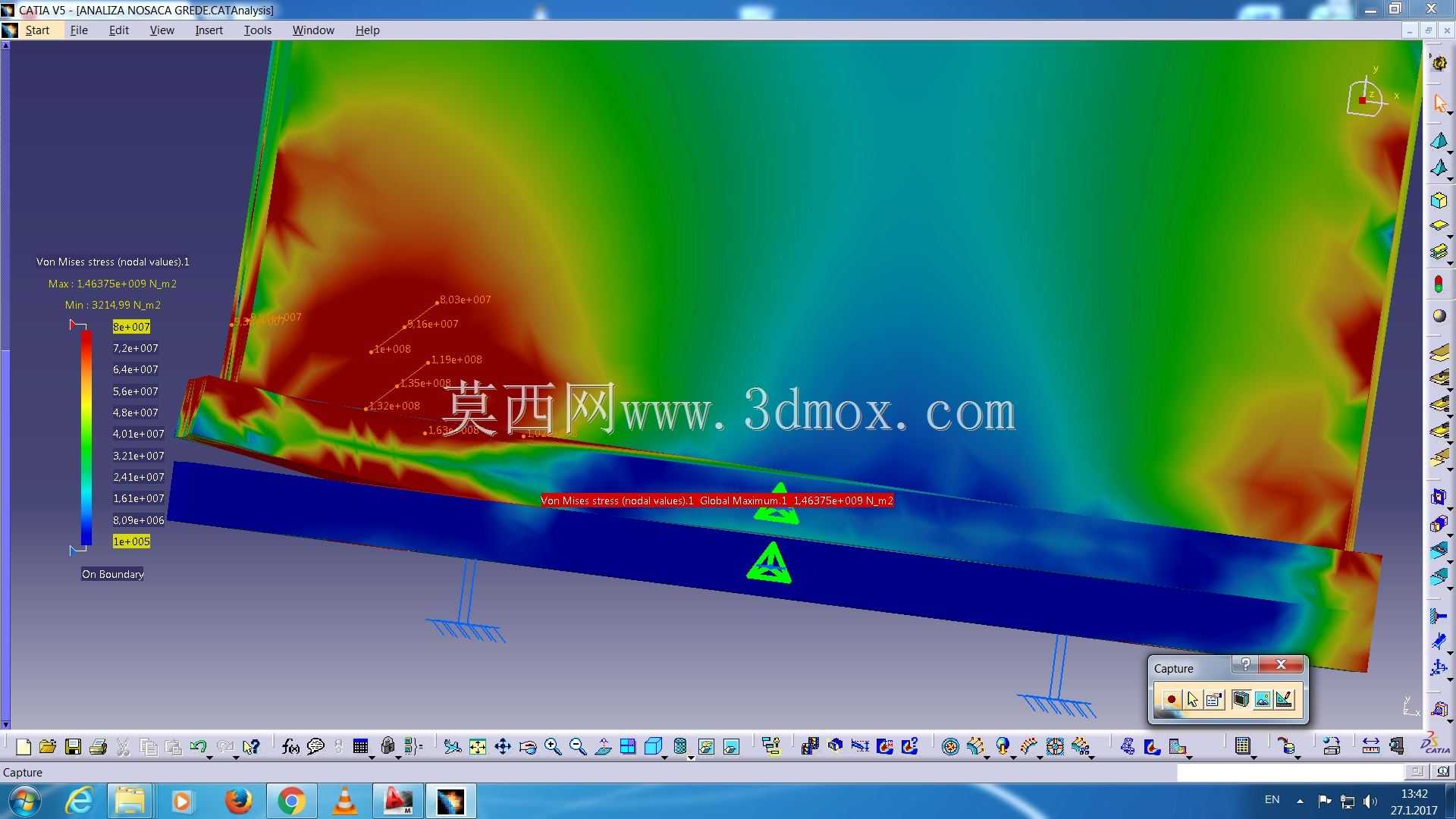

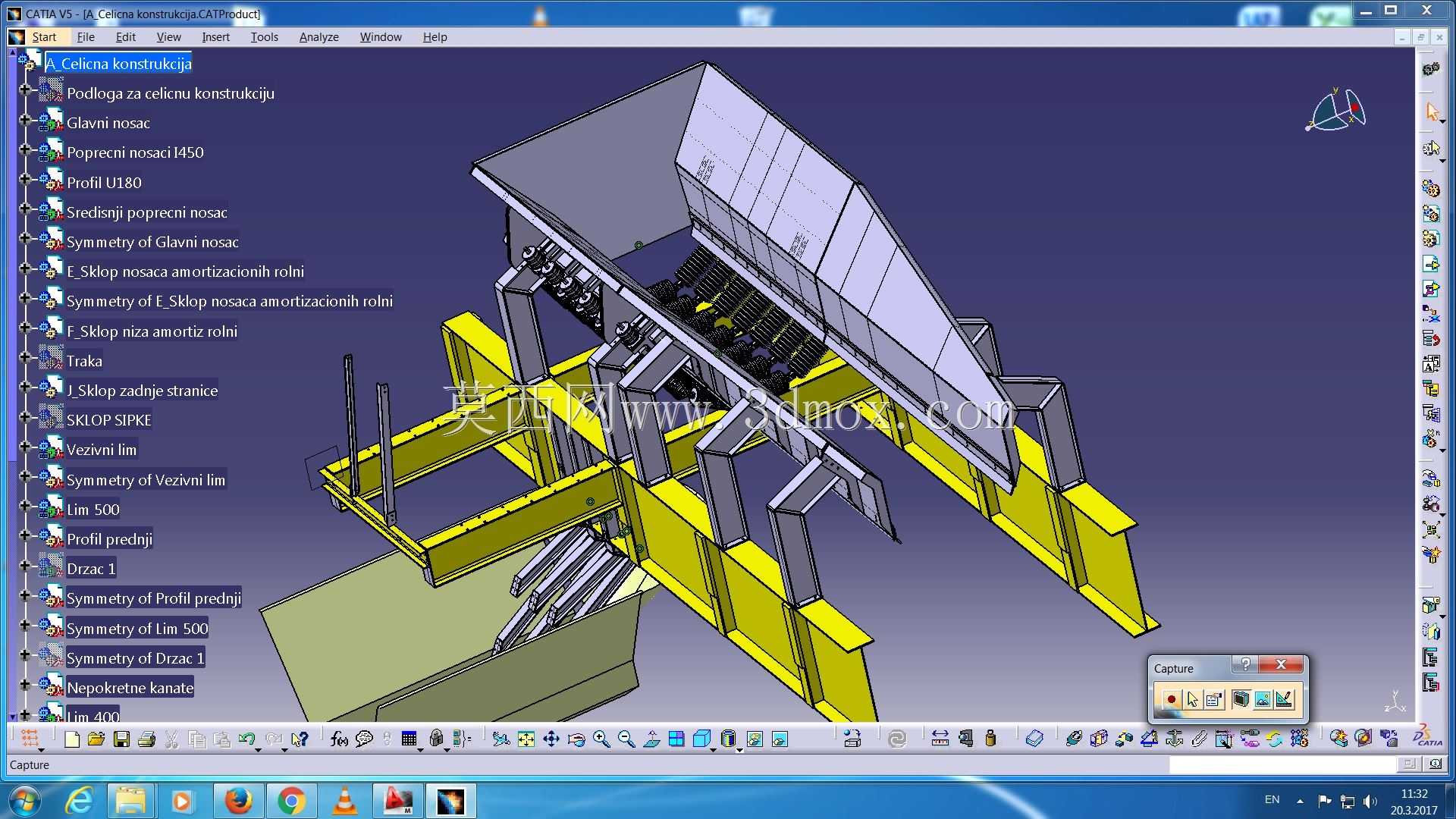

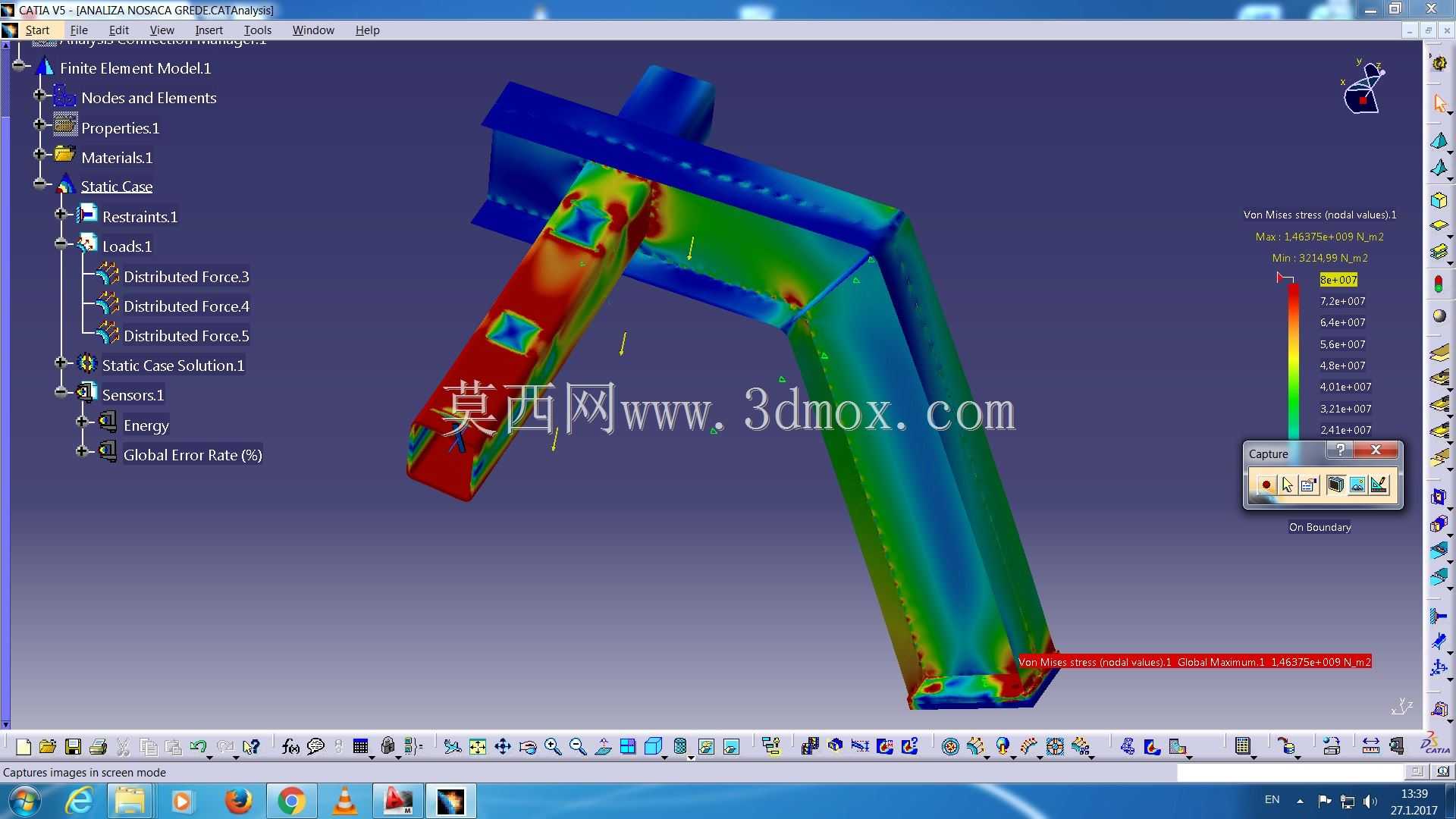

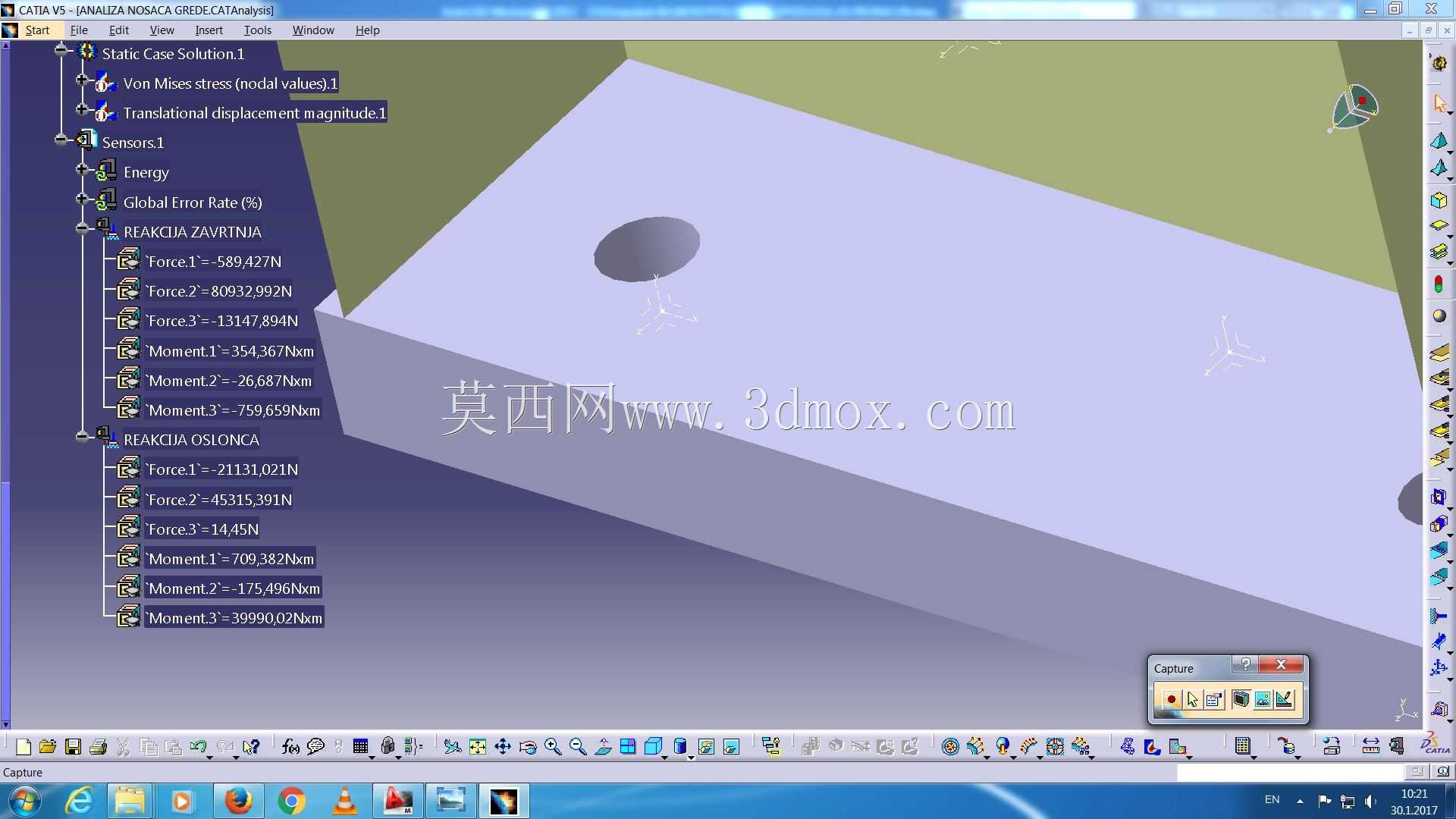

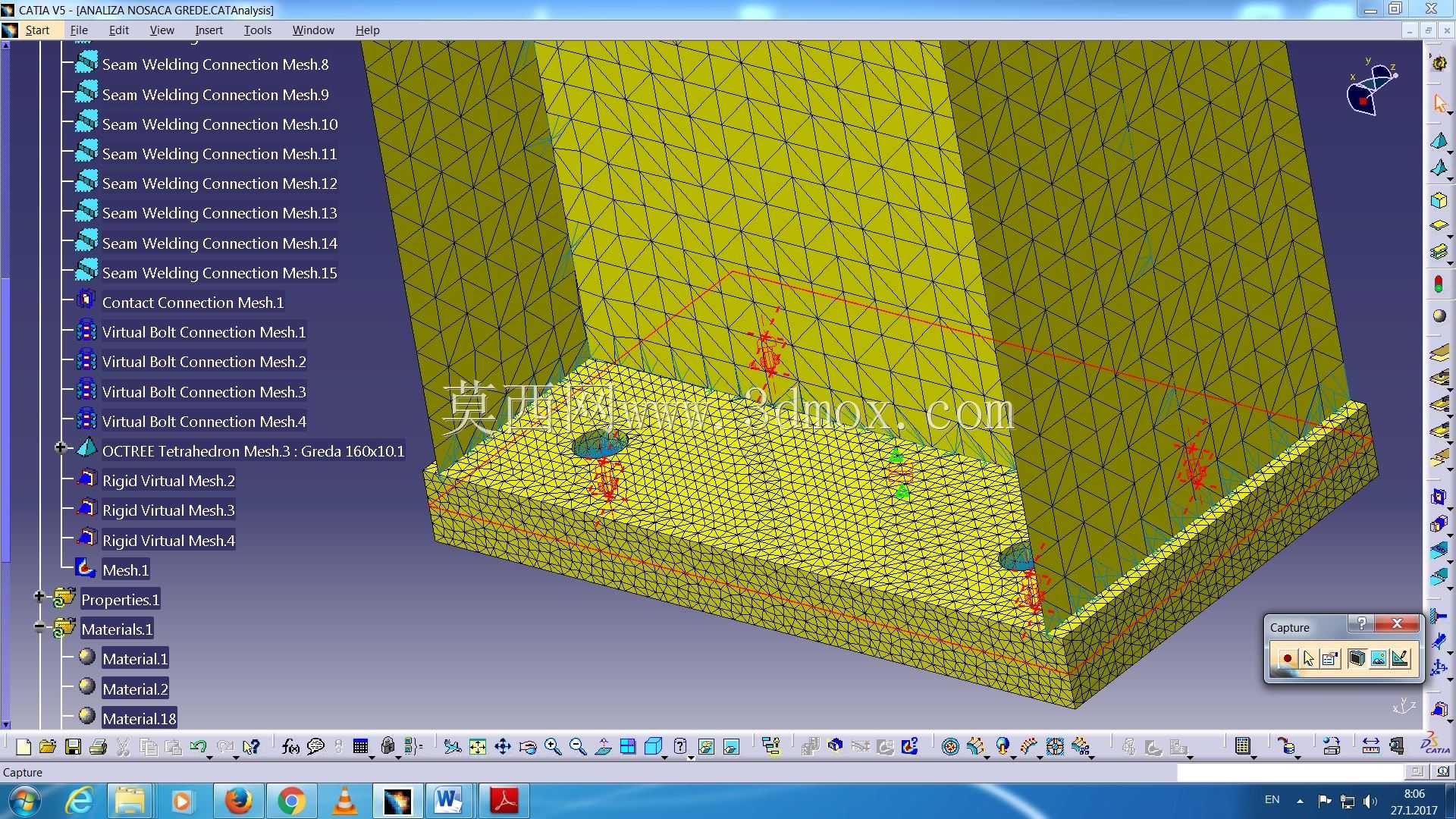

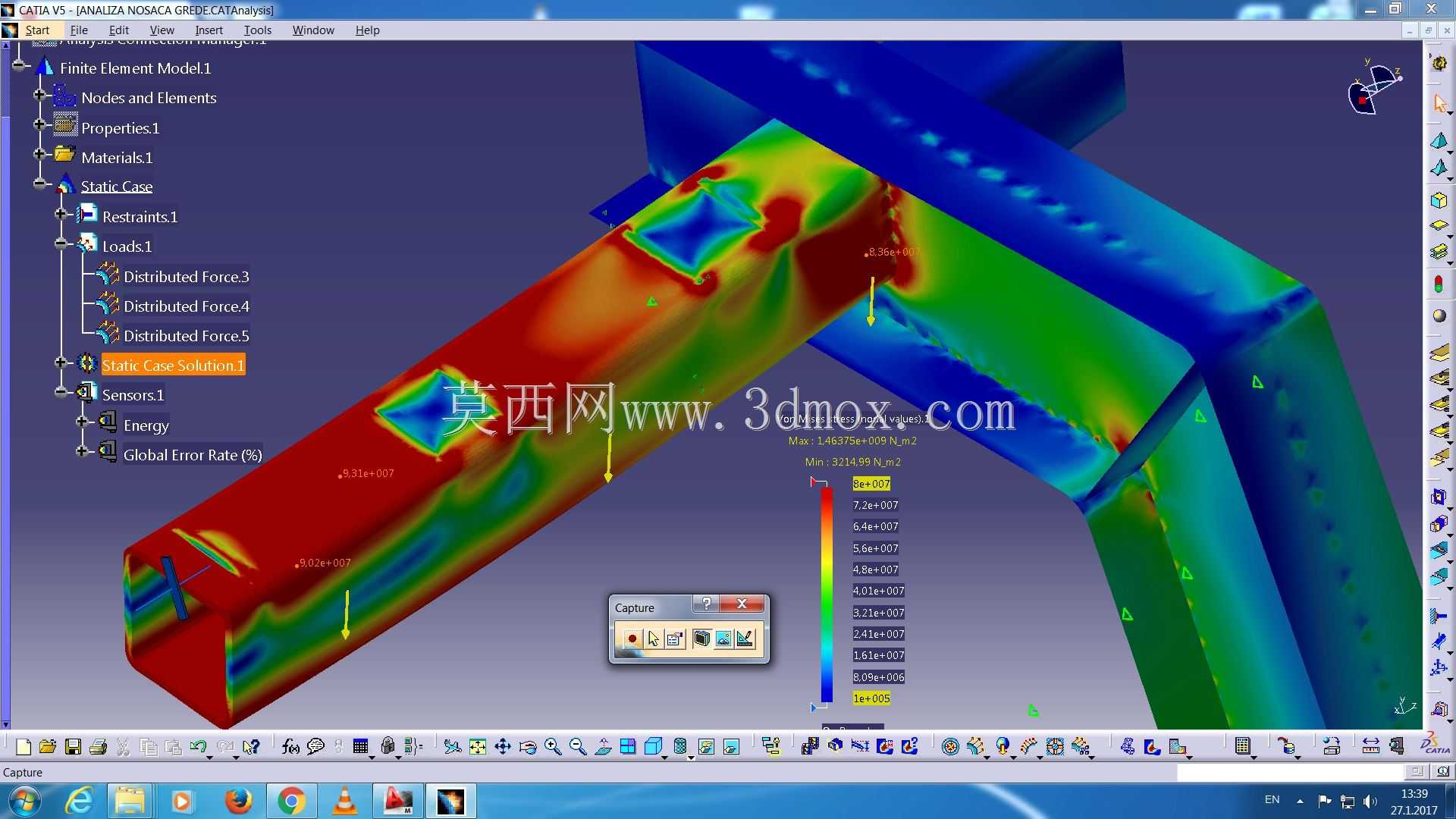

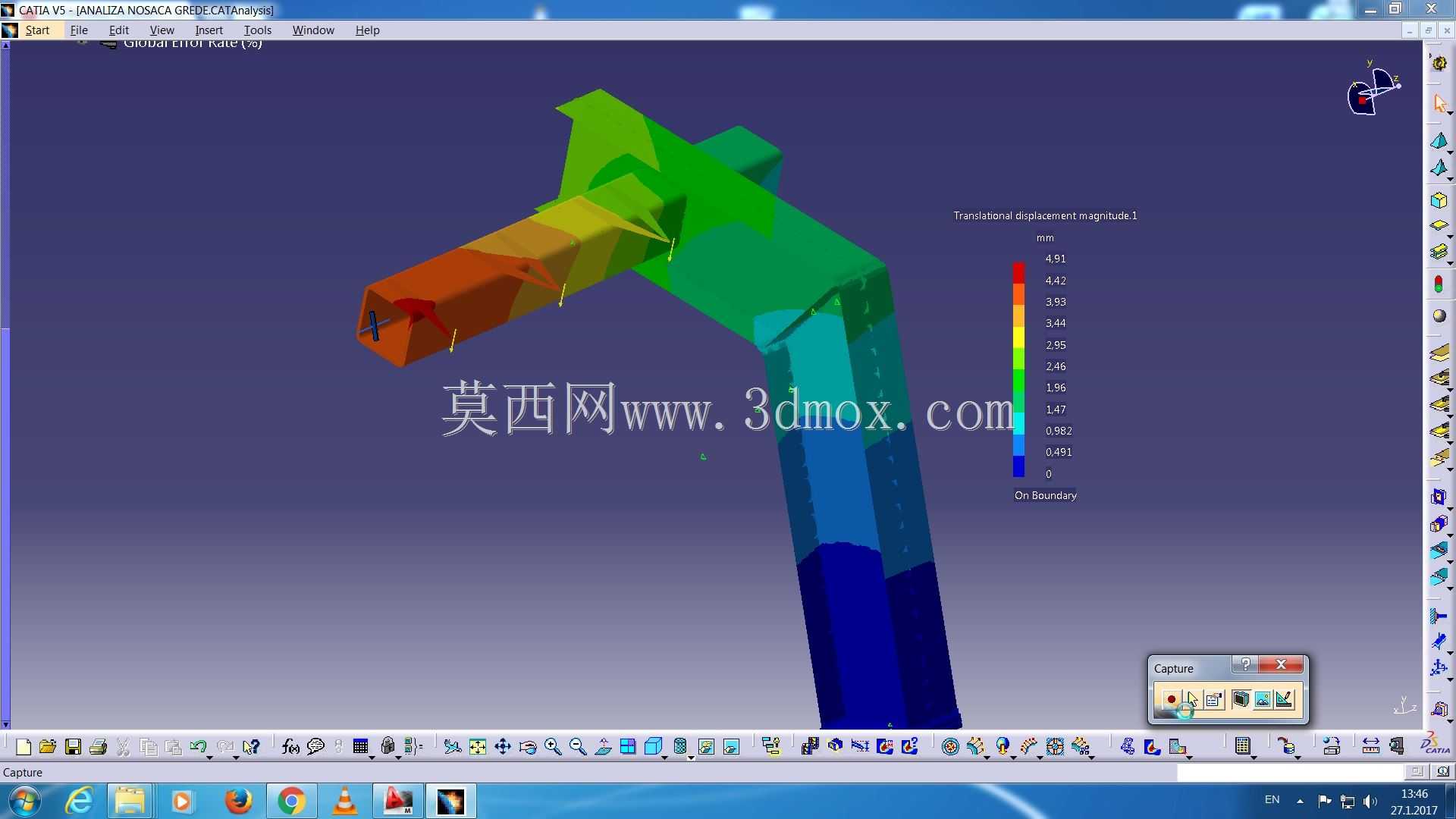

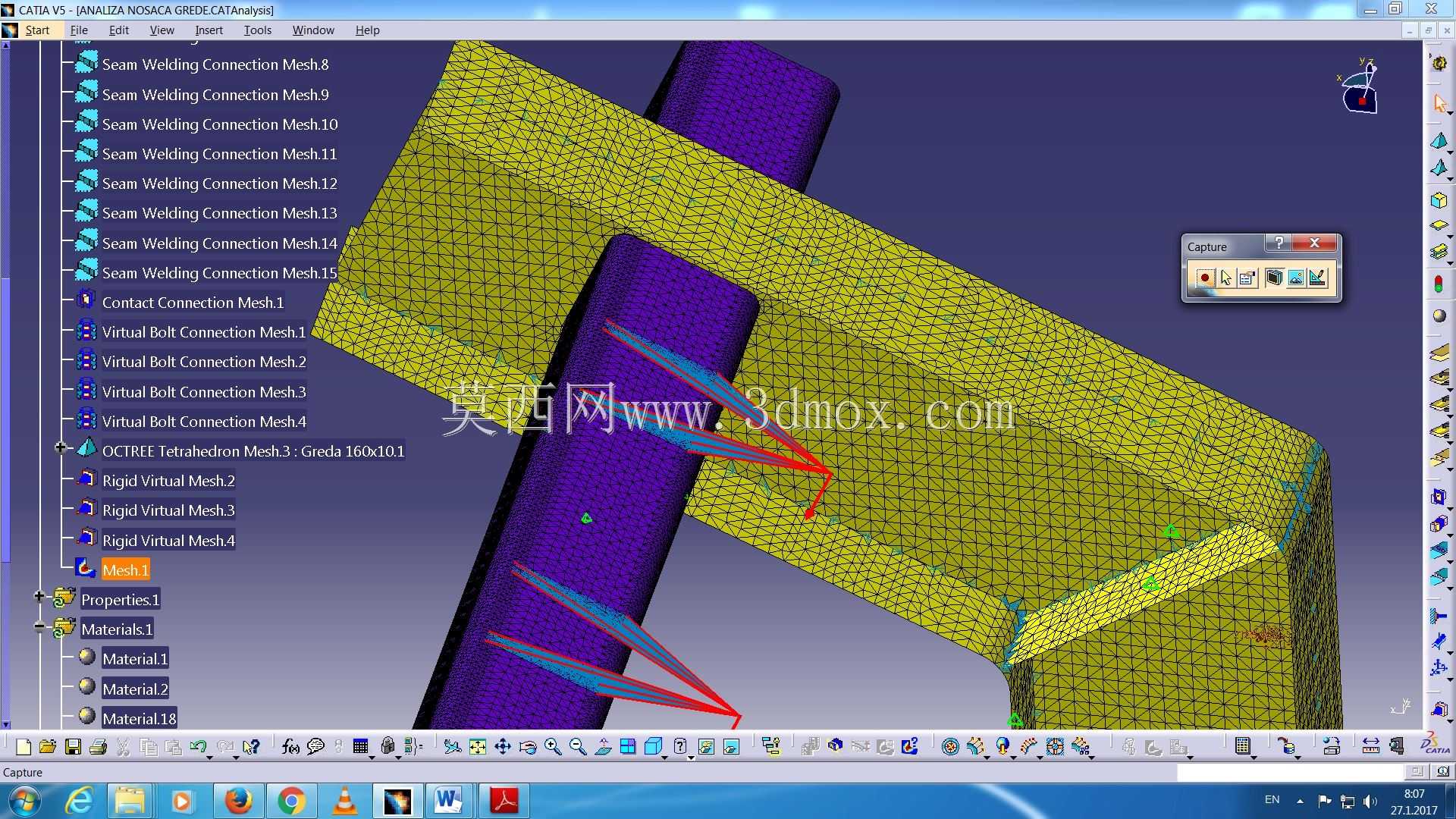

　　结构外形并非简单等截面斗体，而是由受料斗、支撑梁、侧向安装板、下部导料溜槽以及外部加强框架组合而成。两侧黄色构件可理解为与输送机机架、平台梁或预埋件连接的支撑边界，承担斗体自重、物料重量、冲击载荷和检修载荷。安装时需要核对支撑梁间距、螺栓孔位置、斗体上口与上游头罩的衔接尺寸，以及下部出料口相对于下游皮带中心线的位置。若落料点偏离槽形托辊中心，容易造成皮带跑偏；若出料口距离皮带过高，则会产生较大冲击和粉尘；若间隙过小，又可能在湿煤、黏煤工况下发生堵料。

　　设计思路上，这类接料漏斗不能只按静态容积建模，还要结合散料流动特性。斗壁倾角应大于煤炭与钢板之间的摩擦停滞角，在处理湿煤、粉煤或含泥量较高的物料时，溜槽面需要更陡，必要时保留衬板固定面、检修门和观察口。模型中侧壁的折线轮廓有利于改变物料运动方向，降低煤流直接砸向皮带的动能；宽腔与窄出口之间的过渡则兼顾通过能力和结构紧凑性。对于大块煤，应保证最小通流截面不被肋板、法兰或衬板压条侵占；对于粉煤，则需关注腔体密封，使导料槽、除尘风口和挡尘帘能够配套布置。

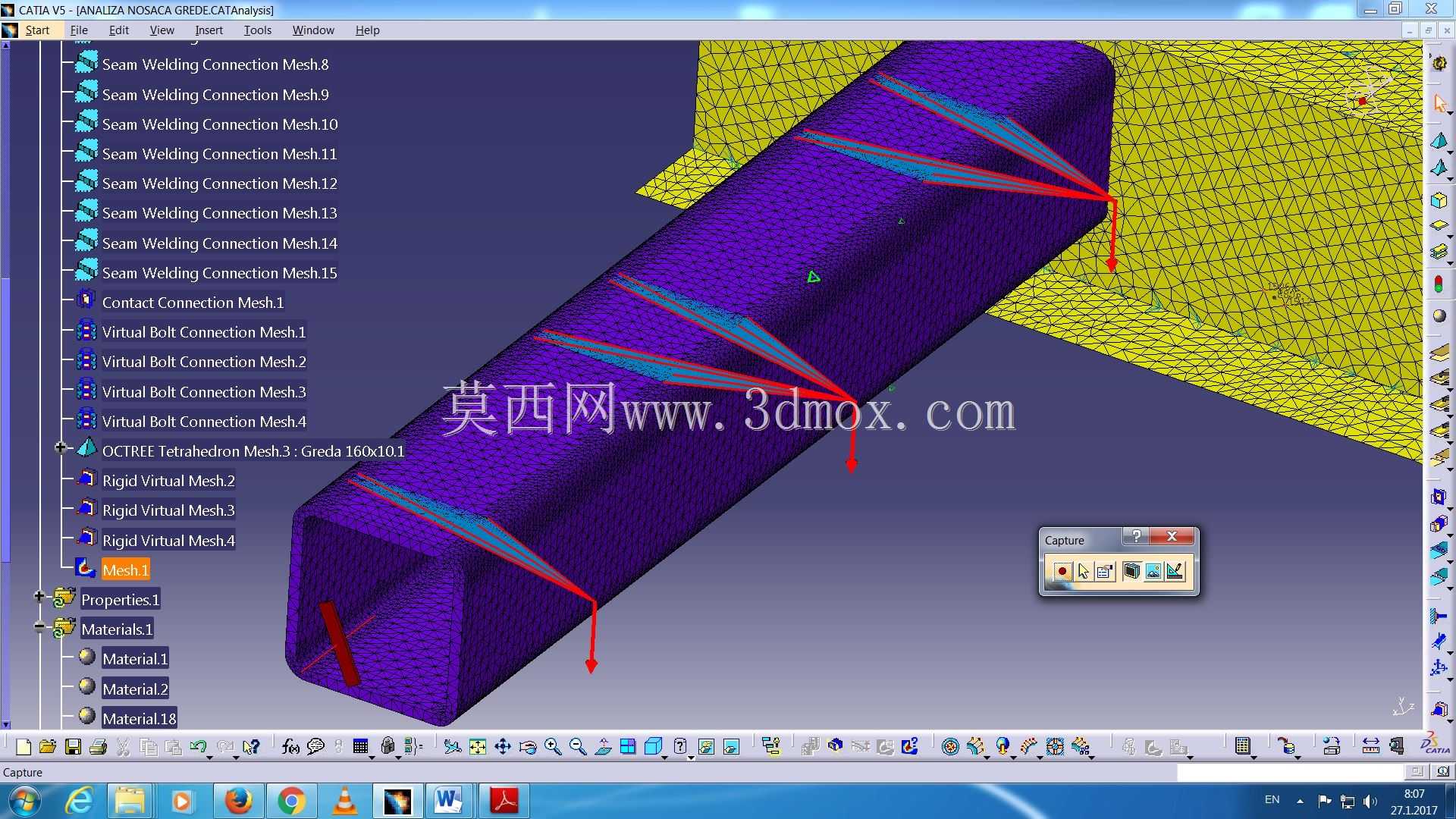

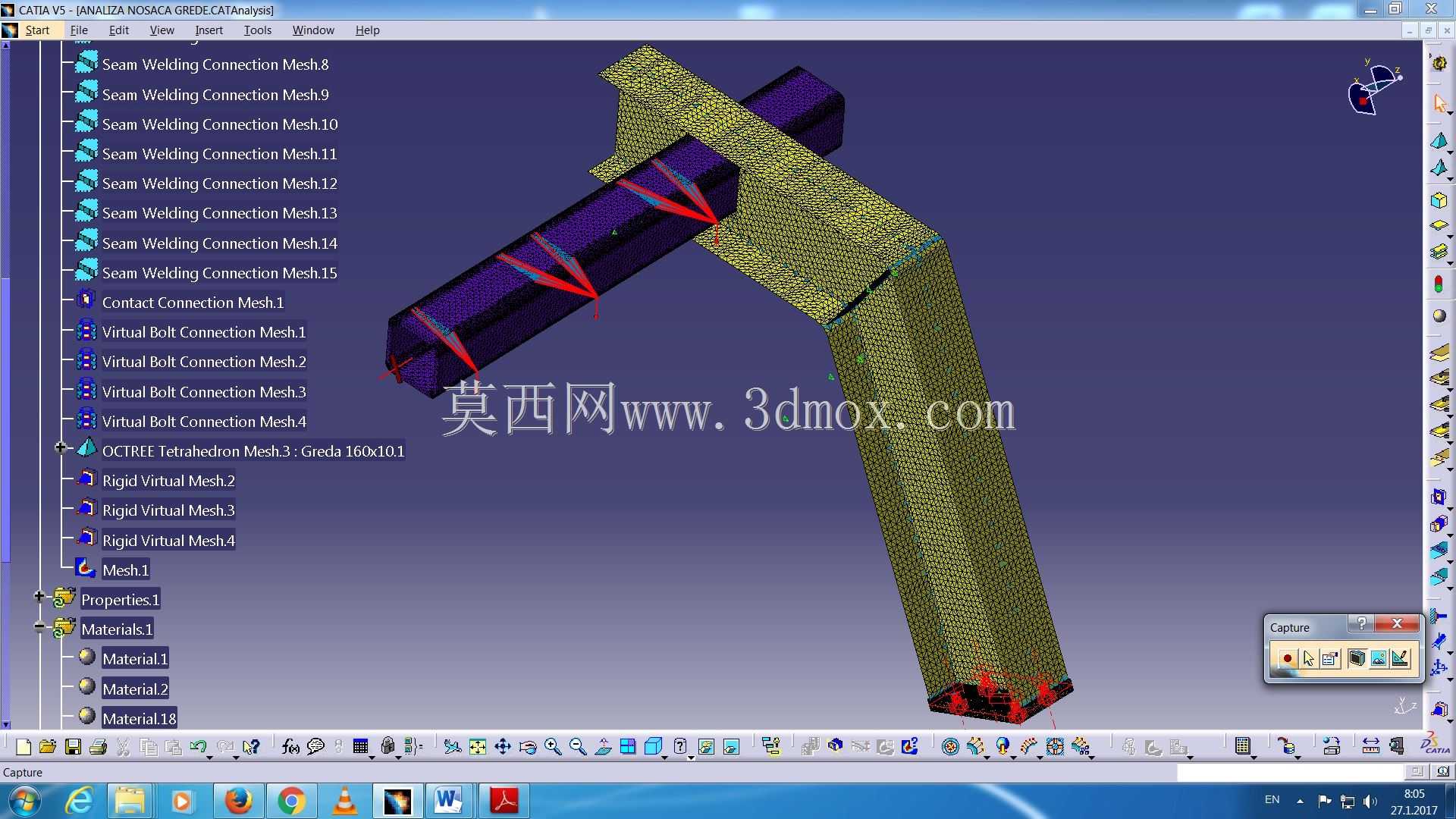

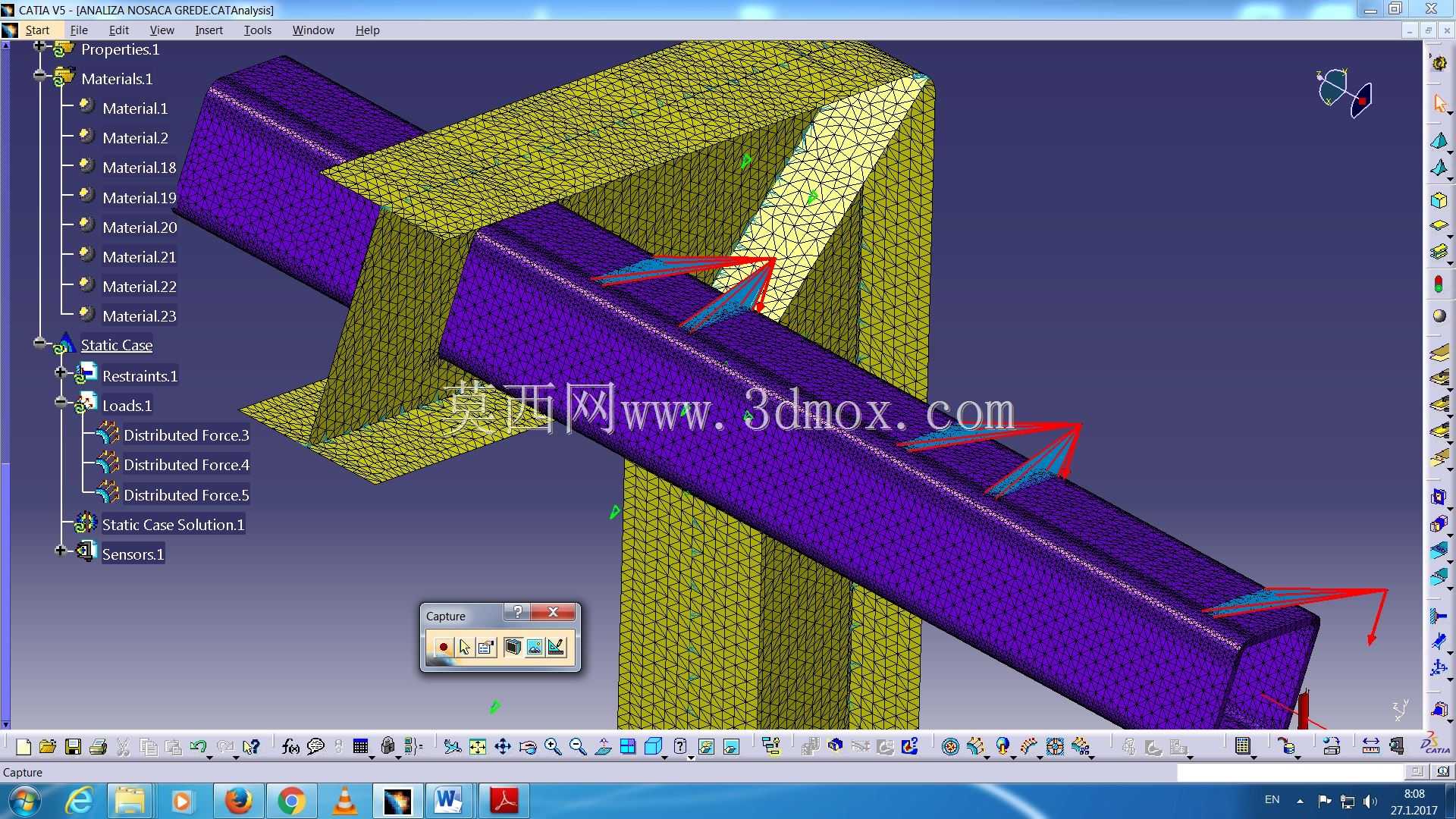

　　在三维建模过程中，结构工程师需要把设备本体与上下游输送机关联检查。上游头部漏斗、卸料轨迹、皮带宽度、带速、滚筒直径、托辊组角度和下游受料点应作为整体校核，而不是孤立绘制一个斗形壳体。支撑梁的标高、平台开孔、检修空间、衬板螺栓可达性以及吊装分段，都影响现场安装效率。外形尺寸方面，上口宽度应充分接纳抛料轨迹，侧向挡板需留出防溢边缘；下部出料口应与导料槽宽度匹配，避免物料在出口处挤压成拱；外部加强肋的布置方向应顺着主要冲击和吊挂受力路径，在受冲击较大的迎料面增加厚度或衬板保护。

　　该模型对散料输送设备设计具有较强参考价值，可用于转接溜槽结构布置、接料斗支撑方案校核、衬板安装方式表达以及输煤系统落料点分析。实际应用中，还可根据输送量、物料密度、粒度组成和落差高度调整斗壁角度、出口尺寸、梁截面和耐磨层范围，使接料、缓冲、导流和密封之间取得平衡。
