斗轮挖掘设备弧形铲斗取料结构

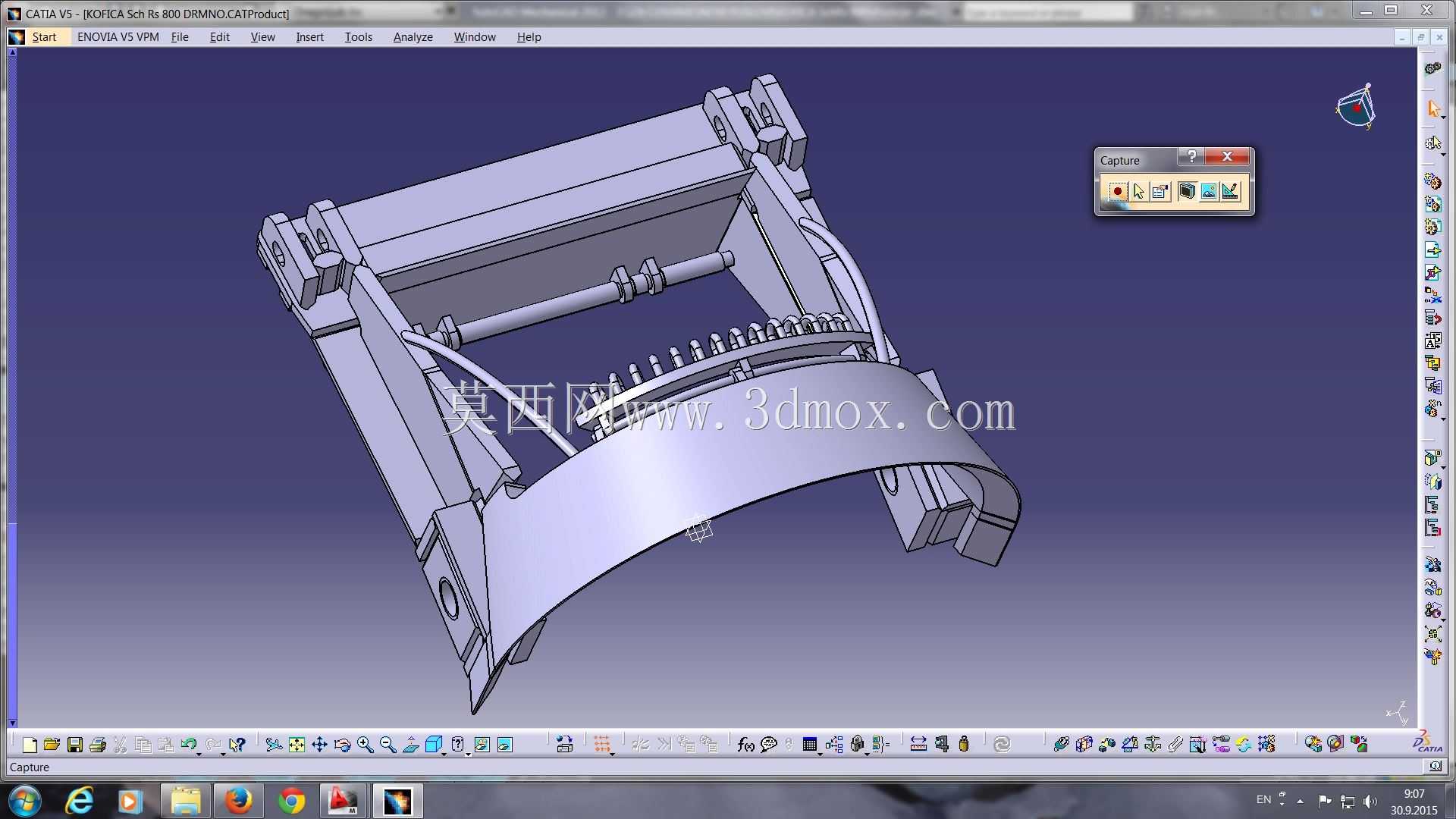

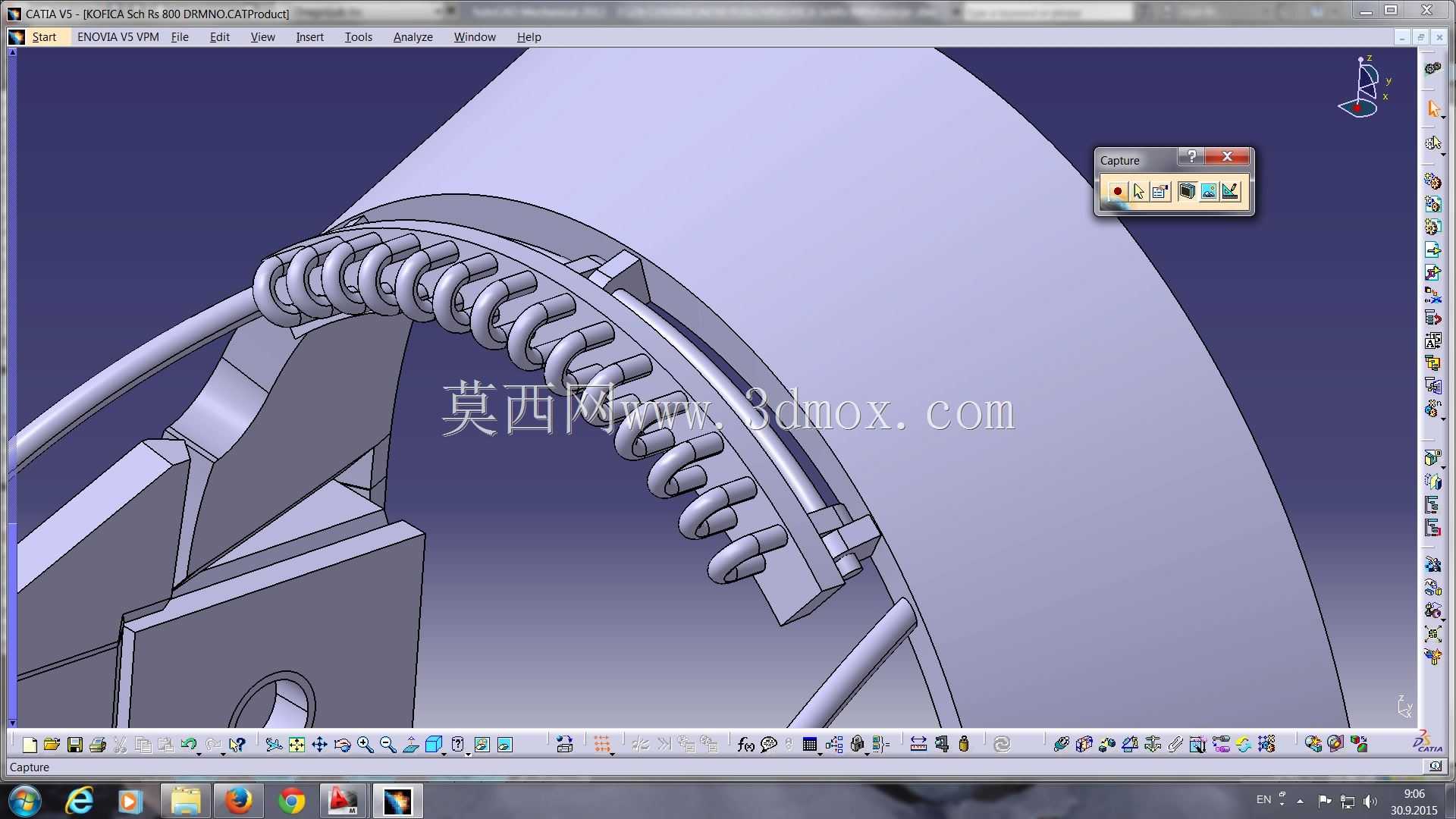

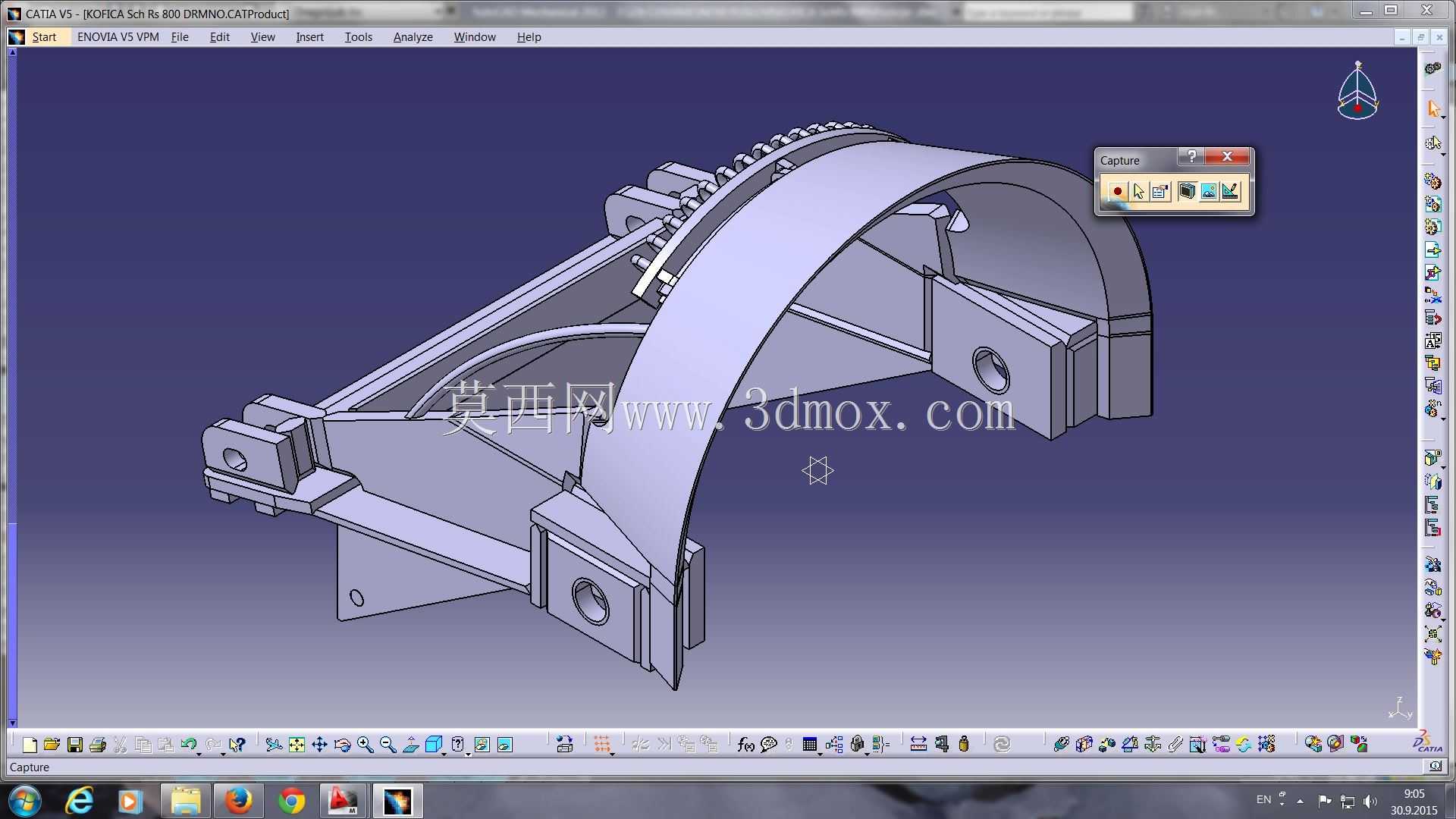

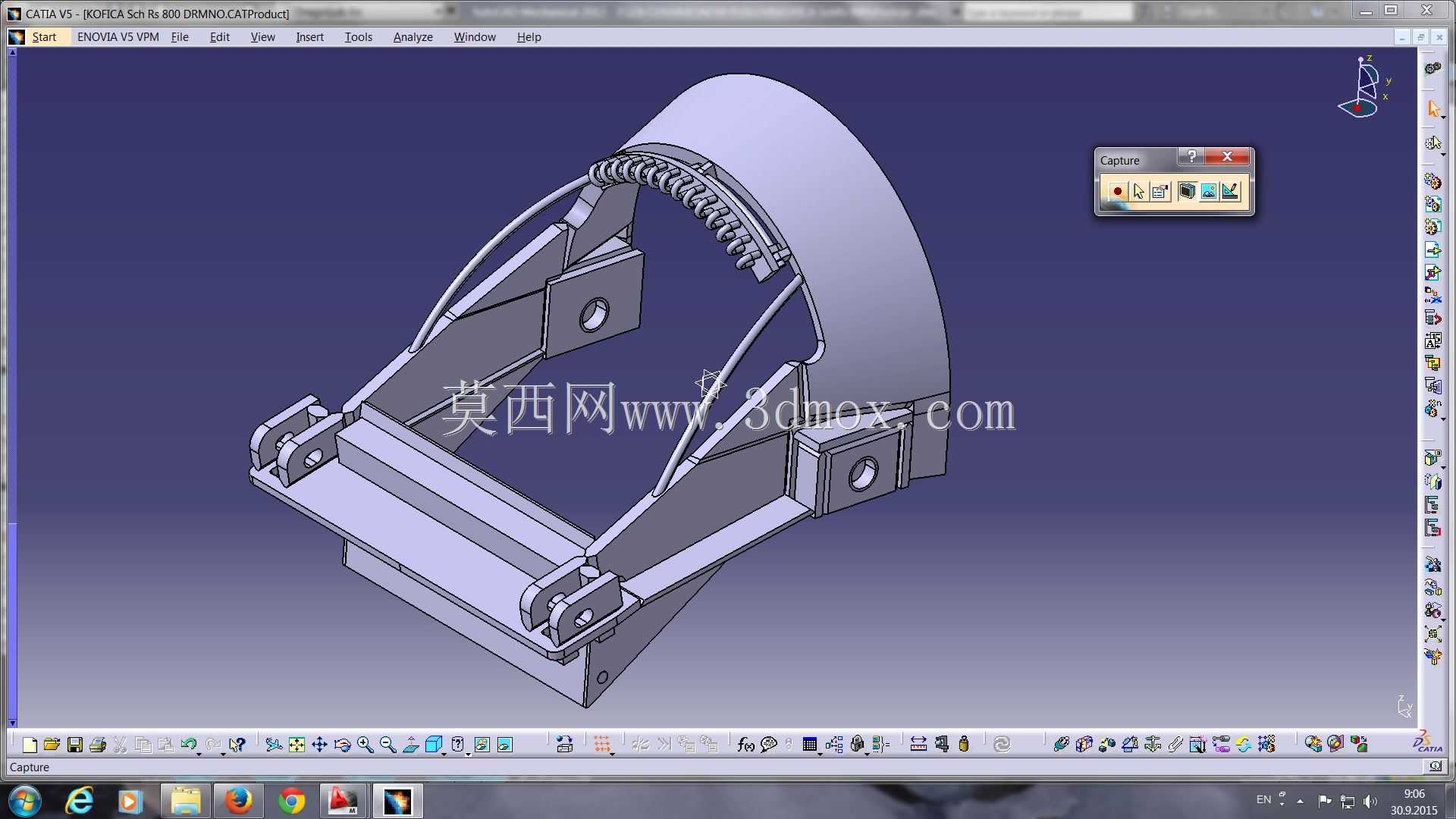

　　该结构面向散料连续采掘与大坪场地转运作业，属于斗轮挖掘设备上直接接触物料的取料执行部件。斗体采用弧形包络轮廓，上部为大半径弯弧护板，下部衔接平直承料底板，两侧设置带铰接孔的三角支板，整体围绕“切入—盛料—回转卸料”的动作路径布置。弧形护板在斗轮回转过程中可引导物料向斗腔内部滑移，减少散料外溢；平直底板在铲斗切入料堆时提供稳定承托面，避免块状物料直接冲击铰接区域。两侧支板上的同轴铰接孔用于将铲斗固定在斗轮轮体的链节或支架上，孔位周边加厚并设置凸台，以承受挖掘阻力带来的交变挤压与剪切载荷。斗腔前缘排布一组带齿形的夹持件，沿弧形开口连续布置，作业时先于斗体接触料层，对压实土壤、砂石或松散矿料进行松动，降低主斗板切入阻力；

　　齿形件通过紧固件与斗体连接，磨损后可单独拆换，避免整体更换弧形护板。建模时以铰接孔轴线为装配基准，先确定两侧支板的跨距与孔位同轴度，再向上拟合弧形护板的母线，向下拉伸底板并与支板合并，保证斗腔内部无突兀台阶，物料在回转提升阶段可沿弧面顺畅滑向卸料位置。外形边界方面，弧形护板最高点相对铰接孔中心形成较大包角，可在斗轮单圈转动中容纳更多散料；底板前端伸出支板前缘，形成切入料堆的先导边；两侧支板外侧预留与轮体连接件避让的空间，安装时铲斗可绕铰接轴线小幅摆动，以适应料堆表面起伏。在露天矿场表土剥离、港口散货堆取料、工地大面积土方倒运场景中，这类铲斗随斗轮连续回转，不需要像单斗挖掘机那样反复完成动臂升降、斗杆收放的循环动作，取料效率更稳定。

　　结构设计上，弧形护板承担物料摩擦与冲击，板厚沿物料流动方向可做差异化处理，前缘与底板接触物料的区域适当加厚，后部护板以保证刚度为主；两侧支板将挖掘反力传递到斗轮框架，铰接孔内可配套耐磨轴套，降低转动副磨损。斗腔内部宽度与两侧支板跨距保持一致，避免物料在边角积存；齿形件的排列间距依据常见物料粒度确定，过密会增加切入阻力，过疏则大块物料容易卡滞。三维装配校核时，需要重点检查铲斗在斗轮圆周方向的相邻间隙，保证回转过程中不与相邻铲斗、轮体辐条及卸料溜槽发生干涉；同时核对铰接孔与配合销轴的公差带，使铲斗在受载摆动时既不松旷，也不会因热胀或污物堆积而卡滞。整体结构没有复杂内腔，焊接成型后可对前缘易损区域堆焊耐磨层，支板与底板交接处设置连续焊角，消除应力集中缺口，适应长时间连续采掘的工况要求。
