铜质轻量化直齿传动轮结构设计

　　这款铜制直齿圆柱齿轮的结构设计，面向中小载荷、低转速且对传动平顺性、耐蚀性有一定要求的精密传动场景，在消费电子小型调节机构、通讯设备微调组件、轻工自动化进给单元、小型仪器仪表传动链路中都有适配空间。铜合金材质本身具备优良的减摩特性与抗大气腐蚀能力，在无持续油润滑、或采用脂润滑长期免维护的安装工况下，相比钢制齿轮能更好地避免齿面锈蚀卡滞，运行过程中啮合噪音更低，很适合布置在操作人员近距离接触的桌面设备、便携终端内部传动位。

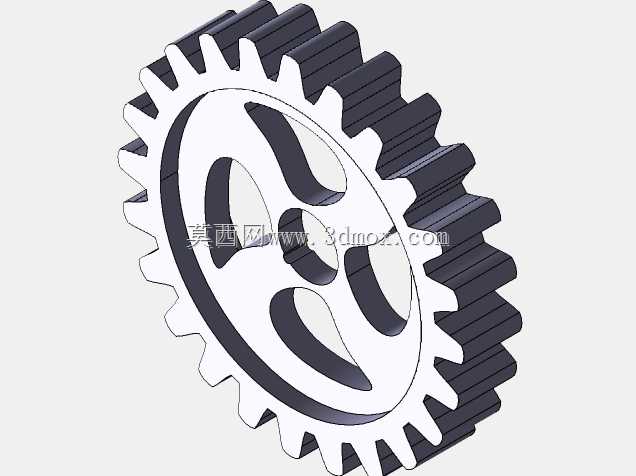

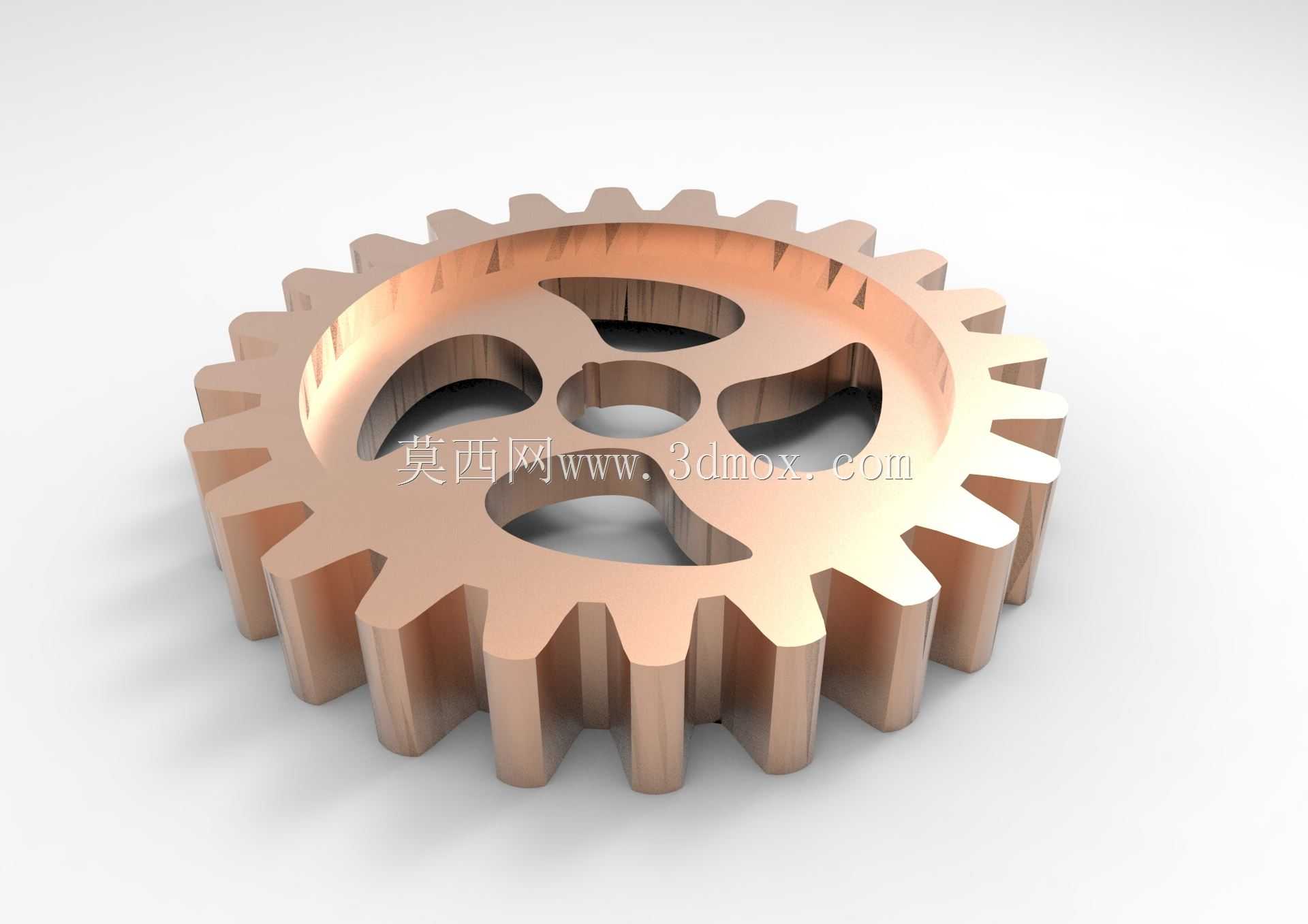

　　从结构细节来看，轮体采用直齿渐开线齿形，齿向沿齿轮轴向完整贯通，齿顶、齿根过渡圆角做了连续圆滑处理，避免热处理或机加工过程中在齿根位置产生应力集中。轮体中心设置同轴安装通孔，可与配套传动轴形成间隙配合或小过盈配合，孔口两端预留微小倒角，既方便装配时轴体快速导入，也能消除压装过程中孔口锐边对轴面镀层的刮伤。中心孔与外圈轮齿之间的腹板区域，没有采用整面实心板材结构，而是设计了三扇均布的异形镂空轮辐，三个镂空窗口沿圆周120度对称分布，轮辐截面从中心轮毂向外缘齿圈平滑过渡，在保证轮体整体扭转刚度、抗弯强度满足设计载荷要求的前提下，大幅去除了腹板区域的冗余材料。这种镂空设计首先直接降低了零件自身重量，减小齿轮高速转动时产生的转动惯量，让传动启停过程的响应速度更快，降低驱动端的瞬时扭矩负载；其次镂空窗口可作为传动腔内部润滑脂的流动通道，啮合过程中挤出的润滑脂可以穿过窗口在腔体内循环，避免脂体被轮体封堵在齿面侧形成搅动阻力，同时敞开的空间也能让齿轮啮合产生的磨粒随润滑脂流入镂空区域沉降，减少磨粒在齿面间反复碾压造成的磨粒磨损。

　　设计过程中齿形参数的匹配需要优先校核配对齿轮的中心距公差，直齿轮的侧隙需根据安装环境的温度波动范围预留补偿量，铜材的线膨胀系数高于钢材，若设备工作环境存在较大温差，需在侧隙计算时纳入铜轮受热膨胀的尺寸增量，避免高温工况下轮齿胀死出现卡齿。轮辐的镂空轮廓并非随意裁切，每一条轮辐的受力路径都沿中心轮毂到齿圈的传力方向布置，传递扭矩时轮辐承受的弯曲应力被控制在铜合金许用应力范围内，镂空边缘全部做圆角过渡，避免尖角位置在交变载荷下产生疲劳裂纹。齿圈部分保留足够的径向厚度，保证轮齿的啮合刚性，避免齿圈受载后产生过大径向变形导致啮合精度下降。

　　安装边界层面，齿轮轴向两端面需要和相邻的限位轴套、轴承端面保留合理的轴向间隙，避免轴系窜动时轮体端面和相邻零件发生摩擦剐蹭；外圆齿顶和传动腔内壁之间要预留安全径向间隙，防止零件加工同轴度误差、装配偏心导致齿顶刮蹭腔壁。中心安装孔的尺寸公差需和配合轴的轴径公差形成匹配的配合体系，若采用键连接传递扭矩，轮毂轴向长度需覆盖键的有效配合长度，保证键槽侧壁的挤压强度满足额定扭矩传递需求。铜质轮体在装配时不宜采用过大的压装力，避免铜材较软的特性导致孔口变形、轮辐受挤压产生微形变，压装过程需沿轴向均匀施力，受力面贴合轮毂端面，不可直接压在齿面或轮辐镂空位置。在实际选型应用中，这类轻量化铜齿轮尤其适合对零件自重、运行噪音、免维护周期有要求的小型传动场景，对称的三孔轮辐结构也让零件的动平衡特性更优，转动过程中偏心振动极小，能有效提升整套传动机构的运行稳定性与使用寿命。
