1比2传动直齿啮合齿轮副结构

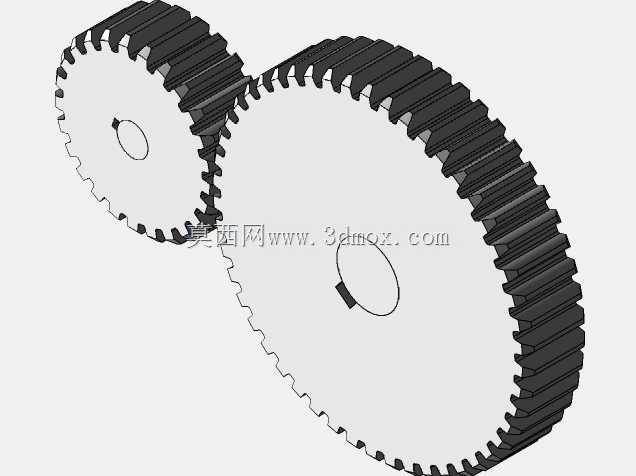

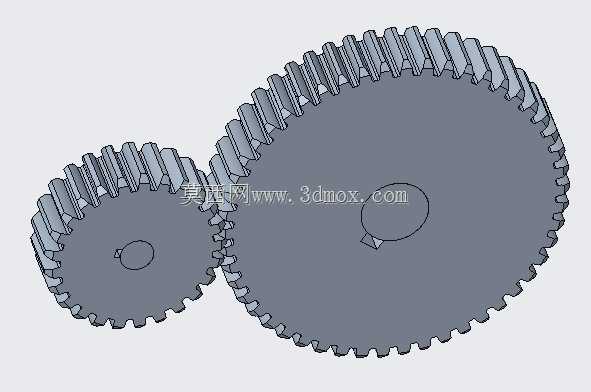

　　这套齿轮副采用外啮合直齿圆柱齿轮布局，大小两轮轴线平行布置，齿宽方向保持完整对齐，用于在两根平行轴之间传递定比回转运动。小齿轮作为主动件输入转速，大齿轮作为从动件输出低转速大扭矩，两轮分度圆相切形成标准外啮合关系，中心距可由两轮分度圆半径直接确定，在布局校核时只需保证齿顶圆之间保留合理侧向间隙，避免实体干涉。

　　从实际设备使用场景看，这类1:2定比齿轮副常见于轻载传动工位、教学演示台、小型进给机构以及需要固定减速比的辅助传动链路。直齿圆柱齿轮加工和装配门槛较低，齿向沿轴向平直，啮合接触线平行于齿轮轴线，运转时没有轴向分力，支撑轴承只需承担径向载荷，轴系结构可以做得比较紧凑。对于转速不高、冲击不大、需要直观展示传动关系的场合，直齿轮比斜齿轮更便于加工、检验和后期维护。

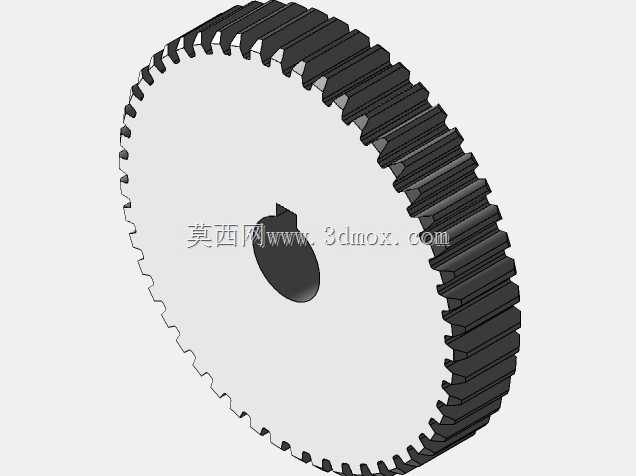

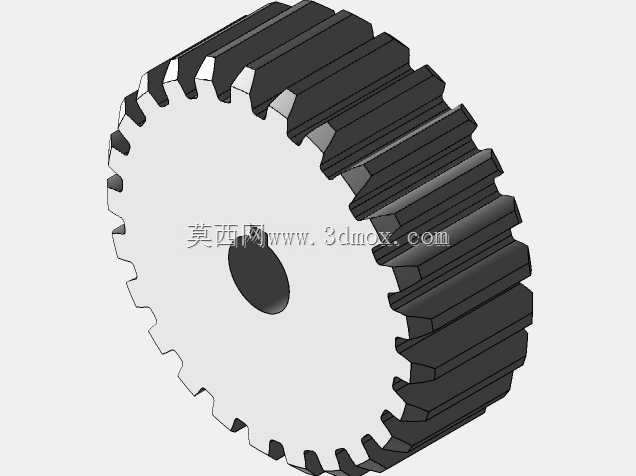

　　结构上，两个齿轮均采用盘式轮体，外缘布置连续轮齿，中心设置轴孔和键槽定位特征。主动小齿轮直径较小，从动大齿轮直径约为小齿轮的两倍，齿数按相同模数和传动比匹配，保证齿距一致、啮合连续。轮齿从齿根到齿顶形成渐开线齿廓，啮合过程中沿齿高方向逐步接触，能够把输入扭矩稳定传递到输出轴。大齿轮轮盘面积较大，在满足齿根弯曲强度的前提下保留了较厚实的腹板区域，既可以维持刚性，也便于后续根据轴系需求调整减重孔、轮毂长度或紧固方式。

　　设计这类齿轮时，首先要确定模数、齿数和压力角，再由齿数与模数推算分度圆、齿顶圆和齿根圆。传动比为1:2时，大齿轮齿数取小齿轮齿数的两倍，可获得明确的减速关系；若用于动力传动，还需要结合材料、热处理和齿面接触强度校核齿宽，避免齿面过载磨损。模型中两轮齿宽一致，装配时应让齿宽中线重合，防止偏载造成局部齿面应力集中。轴孔与键槽的位置决定了扭矩传递路径，轮毂外径和长度需要与轴径、轴承位置以及挡圈或锁紧螺母空间协同考虑。

　　安装边界方面，布局重点不在单个齿轮外形，而在两轴中心距、齿顶外圆包络和轴向占位。小齿轮外圆围绕自身轴线旋转，大齿轮外圆占据更大半径范围，两轮齿顶在啮合点附近距离最近，箱体或护罩内壁需要避开齿顶圆运动轨迹，并预留润滑和装配间隙。轴向尺寸主要由齿宽、轮毂伸出量和两侧轴承位置决定；由于直齿轮不产生轴向力，轴承选型可偏向深沟球轴承等径向承载元件，端盖和挡圈只需完成轴向定位。若机构置于开放演示环境，可在齿轮副外侧增加防护罩；若置于封闭箱体内，则应在底部预留油液空间或设置润滑脂腔，使啮合区得到持续润滑。

　　从建模思路看，齿轮主体可先由轮坯旋转成型，再按渐开线齿廓切制单个齿槽，通过圆周阵列形成完整轮齿。大小齿轮分别建立轴孔、键槽和轮毂特征后，按理论中心距进行装配，检查齿面接触、齿侧间隙和转动连续性。干涉校核不能只看静止状态，应让两轮按传动比同步旋转，扫掠整个啮合周期，重点观察齿顶与齿根、齿侧与齿侧在进入和退出啮合时的间隙。对于需要工程落地的结构，还可在轮盘上补充减重孔、倒角、退刀槽和表面处理要求，使三维模型既能表达运动原理，也能衔接零件加工与装配。

　　整体而言，该齿轮副结构清晰、传动关系明确，适合作为平行轴定比减速机构的基础方案。它没有复杂的换向或变速结构，设计难点集中在齿廓匹配、中心距控制、轴系定位和啮合间隙上；只要把齿根强度、轴孔连接和箱体避让处理到位，就能在小型传动装置、实验平台和通用机械动力链路中稳定承担减速与扭矩传递作用。
