大速比交错轴蜗轮蜗杆传动副

　　这套交错轴传动副在车间里最常出现在需要把高转速小扭矩输入转换成低转速大扭矩输出的工位，比如小型回转工作台的分度驱动、输送线末端的阻挡顶升机构、轻工设备里的角度调节单元，以及一些对自锁性有明确要求的手动调节机构。选用这类结构的核心原因，是两轴空间呈90度交错布置，不需要额外增加锥齿轮换向环节，单级就能拿到很大的传动比，整机布局可以做得非常紧凑。

　　从实际使用角度看，蜗杆作为主动件连续回转时，螺旋齿面推动蜗轮轮齿逐步啮合，运动传递过程中重合度高，冲击比直齿轮小很多，运行噪音低，这也是它常被用在对振动有要求的小型设备里的原因。多数工况下反行程具备自锁特性，也就是蜗轮侧无法反向驱动蜗杆，这一特性在升降、俯仰、角度保持类机构里很有价值，停机后负载不会自行倒转，能省掉额外的制动抱闸部件。当然设计时不能把自锁当作唯一安全制动手段，重载或冲击工况仍要配合独立制动结构。

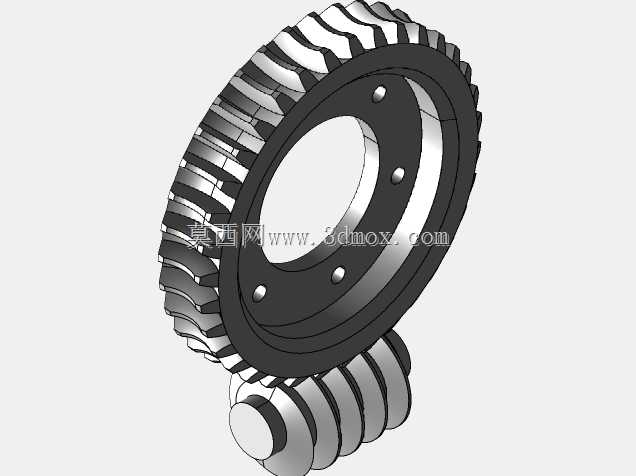

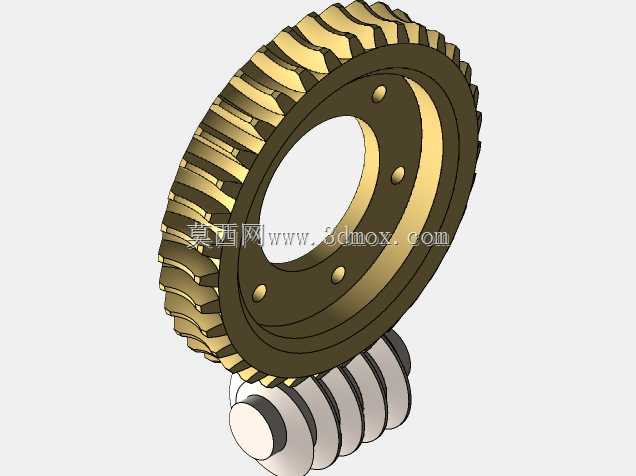

　　建模时先把两根轴的中心距锁定在150mm，这是整套机构最关键的安装边界，箱体镗孔、轴承座定位、端盖配合都要围绕这个尺寸展开。蜗杆分度圆直径取72.5mm，蜗轮分度圆直径取227.5mm，两个参数直接决定啮合中心距，也限定了箱体内部的最小容纳空间。蜗轮齿宽方向要留出足够的包络区域，保证蜗杆螺旋齿能和蜗轮齿面形成线接触；蜗杆两端的轴颈长度、轴承安装位、联轴器对接段要在建模初期就和轴向空间一起校核，避免后期和箱体肋板、润滑腔壁发生干涉。

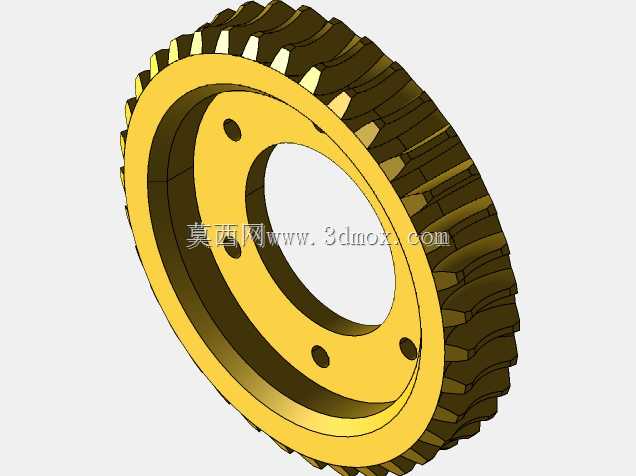

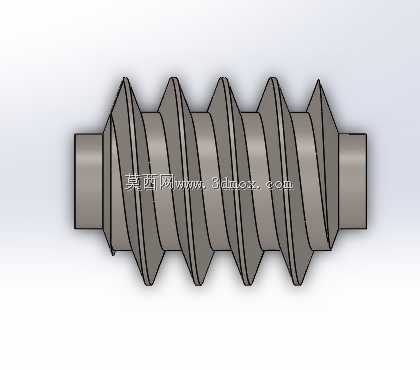

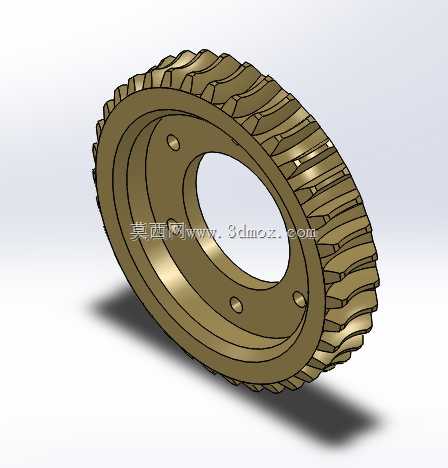

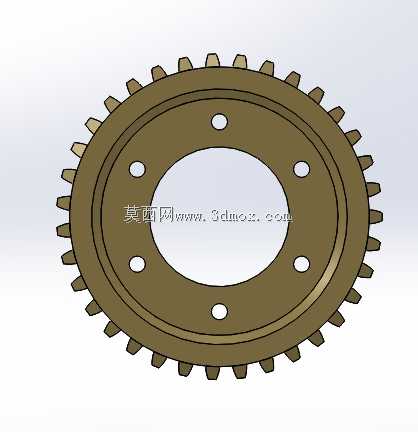

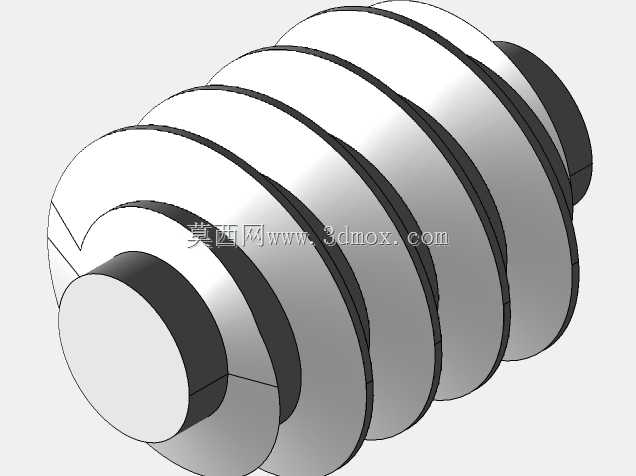

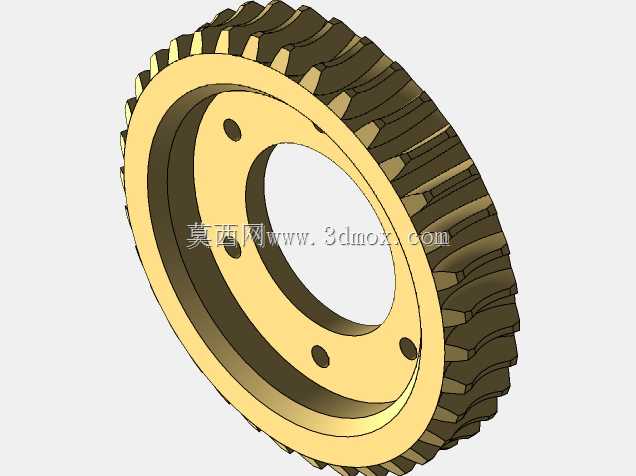

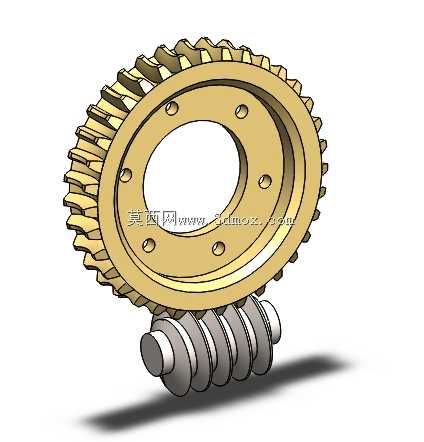

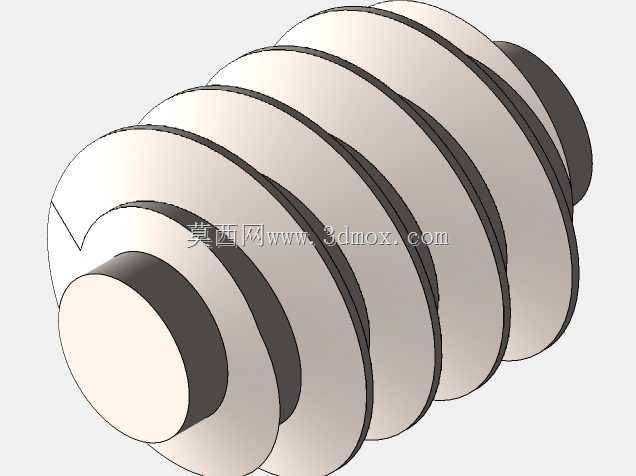

　　结构细节上，蜗轮采用轮缘与轮毂组合的形式，端面上均布六处安装孔，既可以作为轮缘与轮毂的联接孔，也可直接作为输出法兰的固定孔，方便把转盘、摇臂或输出链轮直接锁在蜗轮端面上。蜗轮中心是大直径通孔，输出轴可以从中穿过，也适合布置中空走线、过杆的场合。蜗杆为圆柱螺旋结构，两端轴颈同轴度要求高，建模时齿面和轴段要做成连续实体，方便后续导入工程图时直接剖视表达。

　　设计思路上，先按速比要求确定蜗杆头数和蜗轮齿数，再反推模数与分度圆，校核齿面滑动速度、接触强度和热平衡。这类传动摩擦发热比平行轴齿轮明显，箱体内部要预留润滑油池，蜗杆浸入油面的深度要控制在合理范围，过浅润滑不足，过深搅油损耗大。蜗轮齿圈通常选用减摩铜合金，蜗杆采用淬硬磨削钢件，两种材料配对能显著降低胶合风险，三维装配时要把材料差异带来的膨胀量、跑合间隙在侧隙设定里预留出来。

　　安装边界方面，外围布局要给蜗轮外圆留出径向间隙，227.5mm的分度圆加上齿顶圆后，箱体内部孔径不能贴着齿顶；蜗杆轴向两端要留出轴承、端盖和密封件的位置，输入侧还要预留联轴器或手轮的装拆空间。两根轴的垂直度误差、中心距偏差都会直接影响接触斑点，建模阶段把箱体、轴承、轴、传动副作为整体装配检查，能提前发现齿面偏载、干涉和润滑死角，到了现场装配时只需按接触斑点微调垫片厚度，就能让齿面啮合区稳定分布在齿宽中部。
