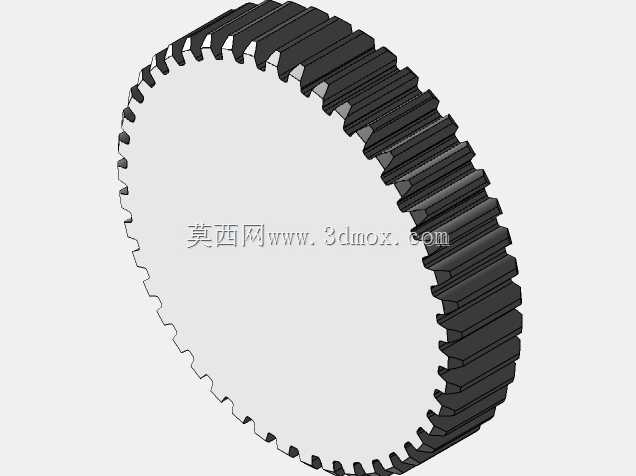

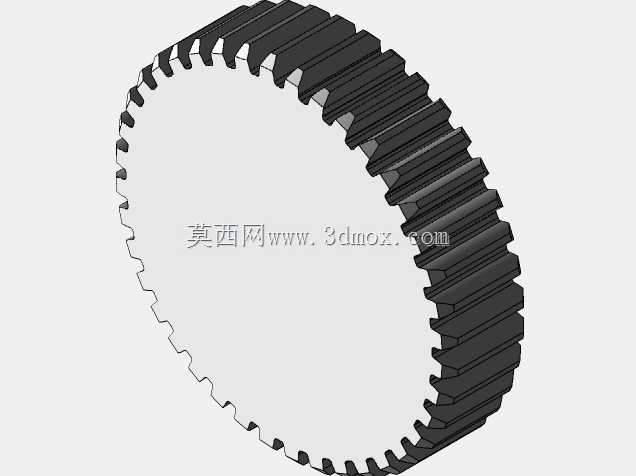

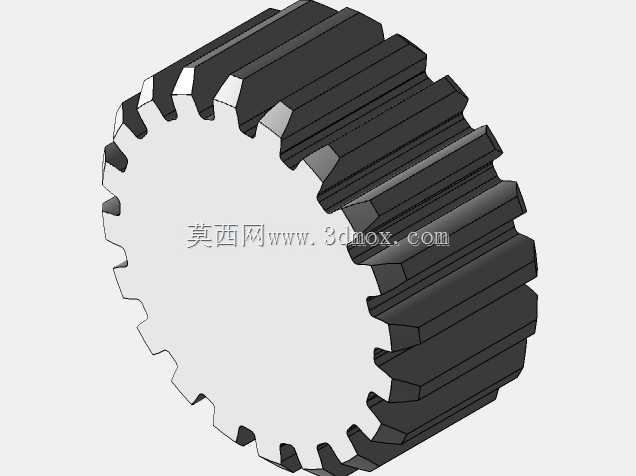

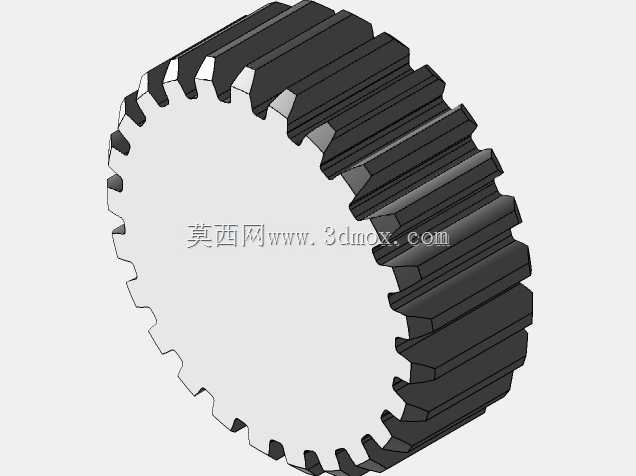

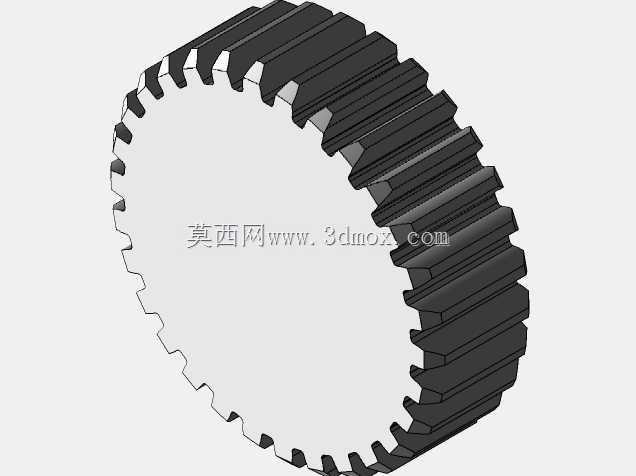

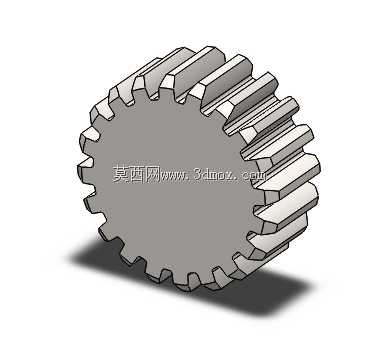

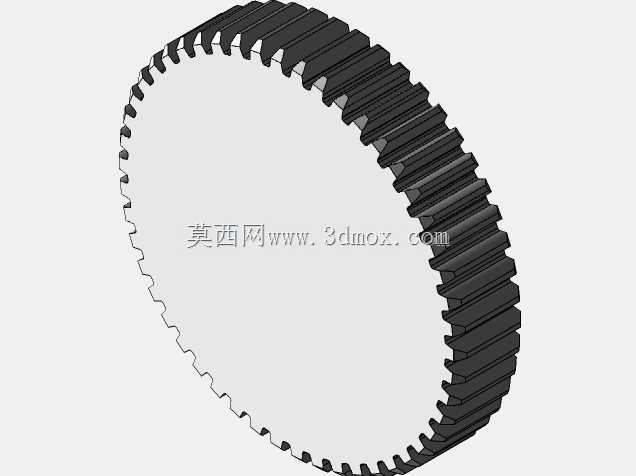

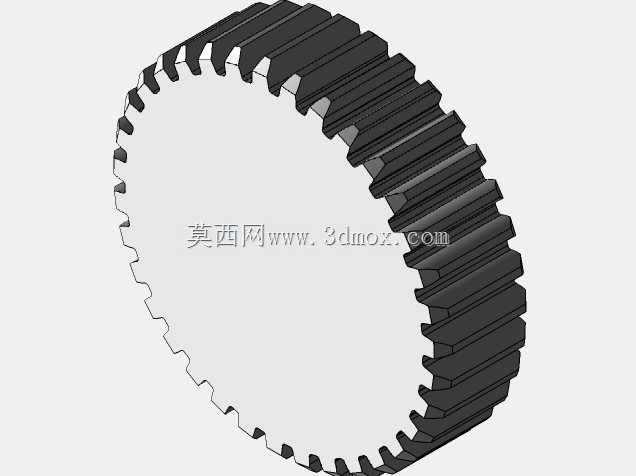

直齿圆柱齿轮是机械传动系统里最基础、应用面最广的动力传递零件,这组模数2mm的直齿轮,覆盖20齿到50齿共7种常用齿数规格,齿宽统一设定为20mm,适配绝大多数中小载荷的平行轴传动场景。在常规轻工设备、小型输送线、桌面级工装夹具、3D打印机传动模组、小型自动化分拣设备里,这类小模数直齿轮往往承担减速增扭、转速匹配、运动同步的核心作用:比如在小型皮带输送机的驱动端,电机输出轴搭配小齿数齿轮,从动轴安装大齿数齿轮,就能把伺服电机几千转的高转速降到输送带需要的几十转,同时把电机输出的小扭矩放大数倍,带动工件平稳移动;在工装夹具的旋转工位里,配对啮合的等齿数直齿轮可以保证两个夹爪同步对中,避免工件装夹偏位;在小型包装设备的送膜、送纸机构里,不同齿数的齿轮组合还能精准调整送料长度,让每一个包装工位的进给步距保持一致。
从设计思路来看,选用2mm模数是兼顾承载能力和结构紧凑性的典型选择:模数直接决定轮齿的齿厚、齿高和整体抗弯强度,2mm模数的轮齿齿全高约4.5mm,齿根厚度足够承受日常轻载传动的冲击,不会出现小模数1mm齿轮容易断齿的问题,同时齿轮整体外径不会过大——20齿齿轮分度圆直径40mm,齿顶圆直径44mm,50齿齿轮分度圆直径100mm,齿顶圆直径104mm,20mm的齿宽也让啮合接触面积足够,传动过程中齿面接触应力分布均匀,既不会因为齿宽过窄导致单位面积载荷过大出现过早磨损,也不会因为齿宽过宽增加不必要的轴向安装空间,还能避免齿轮加工时齿向误差过大导致啮合偏载。
实际选型配对的时候,首先要确认安装轴的中心距:两个啮合齿轮的中心距等于两个齿轮分度圆半径之和,比如20齿和50齿配对,中心距就是(40+100)/2=70mm,设计安装墙板的时候就要严格按照这个中心距加工轴承孔,中心距偏差过大会出现侧隙过大传动冲击噪音大,或者侧隙为负轮齿卡死转不动的问题。齿宽20mm的设定也给轴向安装留出了足够余量:齿轮和轴一般采用平键连接传递扭矩,齿轮两端可以用轴套或者卡簧限位,轴向总占用空间大概在22mm到25mm之间,在布局设备内部传动腔的时候,只要预留出这个轴向尺寸,再给齿轮啮合位置留出少量润滑空间即可,不需要额外设计复杂的挡油结构。
这类直齿轮的轮齿采用标准渐开线齿形,压力角取通用的20度,这种标准化齿形的好处是互换性极强,只要模数、压力角相同,任意齿数的标准齿轮都可以正确啮合,不需要单独配对定制,设备维护更换备件的时候直接采购同参数标准件就能替换,大幅降低后期运维成本。和斜齿轮相比,直齿轮啮合的时候是整个齿宽同时进入、同时退出啮合,加工难度更低,没有轴向力,支撑轴只需要承受径向载荷,选用普通深沟球轴承就可以满足支撑需求,不需要额外配置能承受轴向力的角接触轴承,能进一步简化传动箱的结构、降低整体成本。在实际工况里,如果传动线速度不超过3m/s、载荷平稳没有频繁正反转冲击,这类直齿轮的使用寿命可以达到上万小时,日常只要在啮合位置定期涂抹润滑脂,避免齿面干摩擦,就能有效防止齿面过早磨损、点蚀。
不同齿数的齿轮在传动里的分工也很明确:20、25齿的小齿轮一般装在高速输入轴侧,小齿轮转速更高,相同传动周期里轮齿参与啮合的次数更多,设计的时候可以适当对小齿轮做齿面淬火处理提升硬度,抵消啮合次数多带来的磨损;40、45、50齿的大齿轮一般装在低速输出轴侧,转速低、承受扭矩更大,更大的分度圆直径也让轮齿传递扭矩的力臂更长,整体受力更平缓。在做三维结构布局的时候,这组齿轮可以直接调用装配到传动链路里,提前校验运动干涉:比如旋转齿轮模拟传动的时候,可以直观检查齿轮外圆和周边机架、传感器、管线的安全间隙,避免设备实际装配后出现齿轮转动剐蹭周边零件的问题,也能通过不同齿数的搭配快速算出传动比,匹配电机转速和终端执行件需要的运动速度,大幅缩短传动系统的设计迭代周期。
