止动轭架直线间歇传动机构

　　这套止动轭架传动结构属于典型的直线往复间歇运动执行单元，核心功能是将旋转盘的连续圆周运动，通过偏心销与开槽轭架的滑动配合，转化为轭架连同横向滑杆的定行程直线往复运动，在自动化产线的短距离工位推送、物料定距进给、阀门周期启闭、小型工装往复移位场景中应用十分广泛。

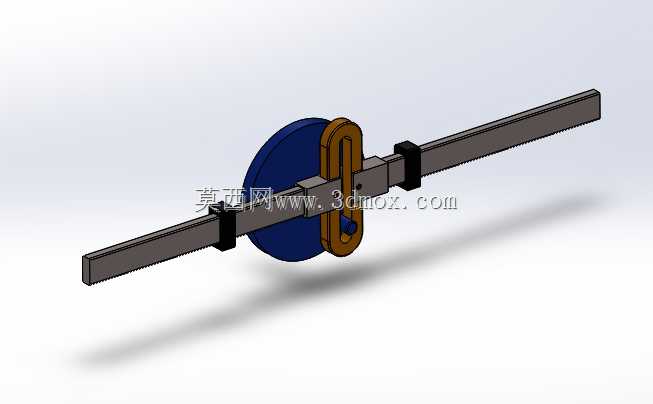

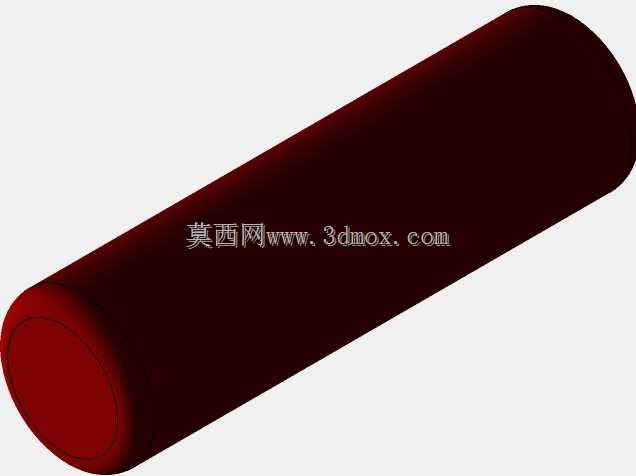

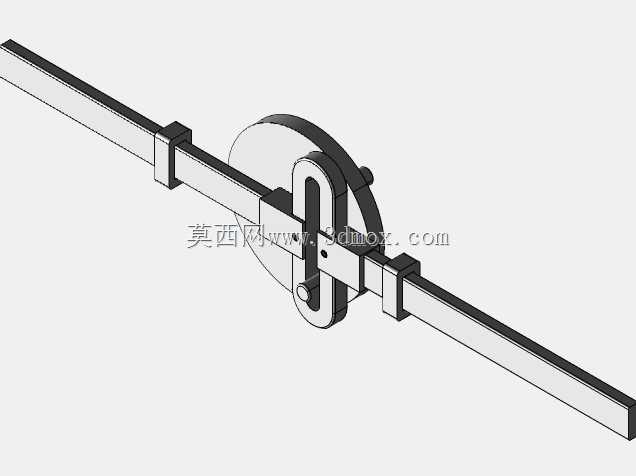

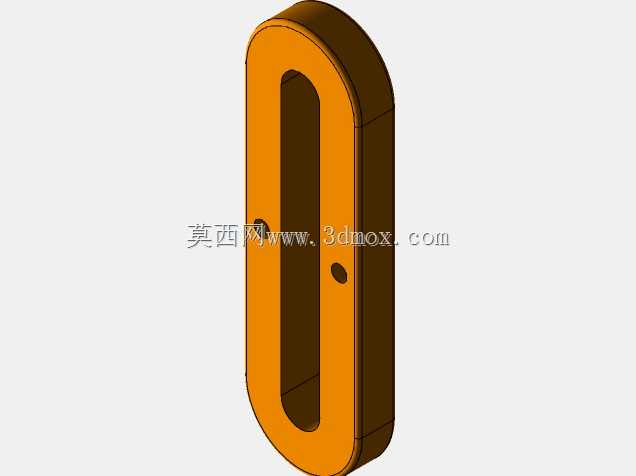

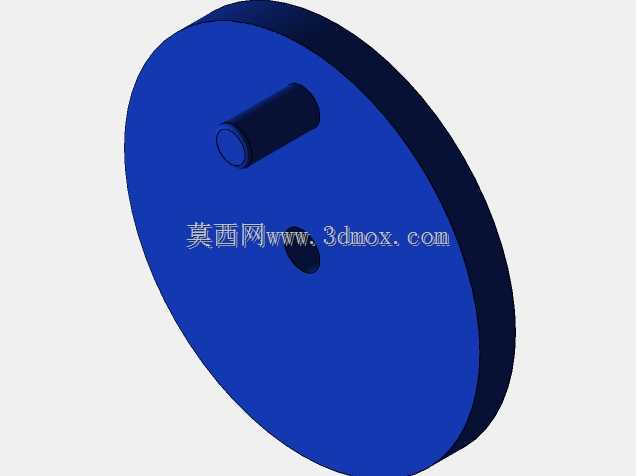

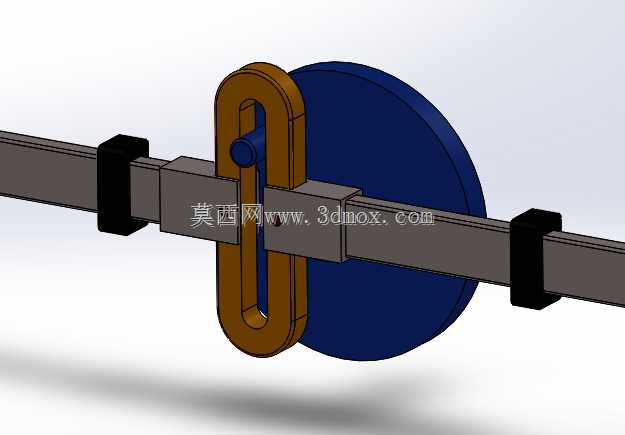

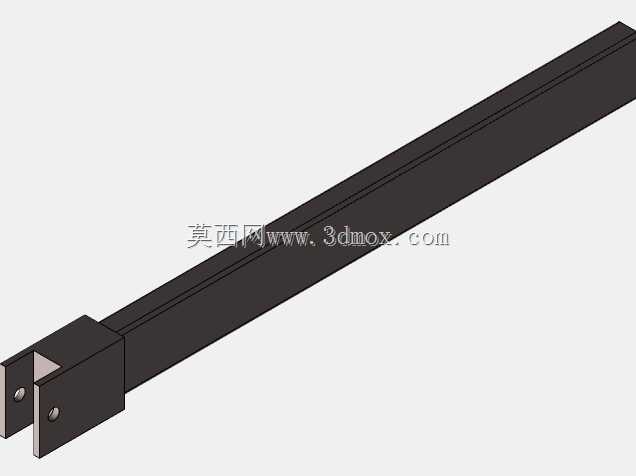

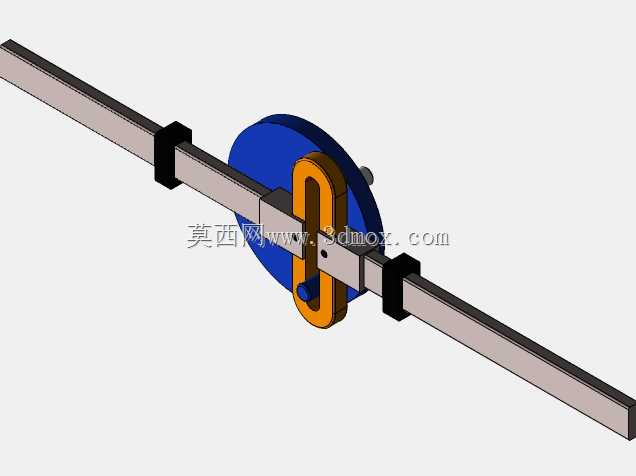

　　从实际装配逻辑来看，整套机构的动力输入端为后侧的大直径旋转圆盘，圆盘盘面偏离回转中心的位置固定有圆柱形偏心销，偏心销嵌入前侧棕色轭架的纵向通槽内部；轭架整体为U型开槽框体，两侧开槽边平行布置，中部预留的长槽宽度与偏心销外径保持小间隙滑动配合，当圆盘带动偏心销做圆周运动时，偏心销一方面沿轭架的纵向槽上下滑动抵消竖直方向的位移分量，另一方面通过槽壁的侧向推力带动轭架沿水平方向做往复直线运动。轭架底部与横向布置的方形滑杆刚性固连，滑杆穿过两处固定式导向支座，导向支座内部预留与滑杆截面匹配的方形导向孔，既可以约束滑杆的周向转动，也能承受滑杆往复运动过程中产生的径向倾覆力矩，避免轭架受偏心销侧向力时出现偏摆卡滞。

　　设计过程中首先需要确定的核心参数是旋转圆盘的偏心距，该数值直接决定滑杆的直线往复总行程：行程长度等于2倍偏心销中心到圆盘回转中心的距离，在工位推送场景下如果需要实现80毫米的进给行程，偏心距就需要设定为40毫米，同时要校核偏心销在圆周运动最远端位置时，轭架纵向槽的有效长度必须覆盖偏心销的上下活动范围，槽的两端要预留至少3到5毫米的安全余量，避免偏心销运动到极限位置时撞击槽体端面。轭架的开槽宽度需要和偏心销的配合公差做匹配，常规轻载传动下选用H7/g6的间隙配合，既可以保证滑动顺畅无卡滞，也能避免间隙过大导致往复运动换向时出现明显冲击窜动；偏心销的悬臂长度需要完全贯穿轭架的槽体厚度，销的根部和圆盘连接位置要做轴肩定位，防止传动过程中销体出现轴向窜动脱出。

　　安装边界方面，两处导向支座的中心高需要和轭架与滑杆的连接面高度完全同轴，两个支座的间距需要根据滑杆的总行程做合理布置：当滑杆运动到前侧极限位置时，滑杆的后端不能脱离后侧导向支座，运动到后侧极限位置时滑杆前端不能脱离前侧导向支座，两处支座的支撑跨距通常要大于总行程的1.2倍，以此降低滑杆悬臂段的挠曲变形量。旋转圆盘的后侧需要预留驱动轴的安装空间，驱动轴和圆盘回转中心的同轴度需要控制在0.05毫米以内，避免圆盘回转时出现径跳，导致偏心销的运动轨迹偏移，加剧轭架槽的磨损。

　　这套结构相比普通曲柄滑块机构的优势在于，轭架本身同时承担了滑块和传动拨叉的功能，不需要额外在滑杆上加工铰接转轴，零件数量更少，装配维护难度低；运动过程中滑杆的往复运动在两个行程端点位置会自然出现短暂的近似停歇特性，正好适配需要执行件在行程末端停留完成工位动作的工况，比如推送物料到位后给后续检测、夹紧工序留出动作时间，不需要额外加装复杂的凸轮停歇结构。结构的所有运动副都属于敞露式滑动配合，日常运维时可以直接在轭架槽和偏心销的接触位置、滑杆和导向支座的配合面加注润滑脂，磨损后仅需要更换偏心销的耐磨衬套或者导向支座的导向套即可快速恢复精度，在低速轻载的非标自动化设备、教学演示实训台、小型轻工机械的进给单元中适配性极强。建模时所有配合面的装配关系都按照实际工程约束搭建，圆盘的回转副、偏心销和槽的滑动副、滑杆和导向座的移动副都可以直接用于运动仿真，直观验证全行程范围内不存在零件干涉，行程长度符合设计预期。
