速比1比16多级圆柱齿轮减速传动结构

　　这套多级圆柱齿轮减速结构面向中小功率传动场景搭建，核心目标是把高转速、低扭矩的输入动力逐级转换为低转速、高扭矩的输出动力，总传动比设定为1:16，可直接适配通讯辅助工装、小型输送辊道、实验室轻载回转台、小型物料推送机构等对输出转速有明确减速需求的设备。整套结构采用平行轴直齿圆柱齿轮啮合方案，所有齿轮轴线保持平行布置，输入轴、中间传动轴与输出轴沿传动路径依次排布，齿轮与轴的配合、轴段的支承位置都在三维结构中完整呈现，没有省略传动链上的关键啮合零件。

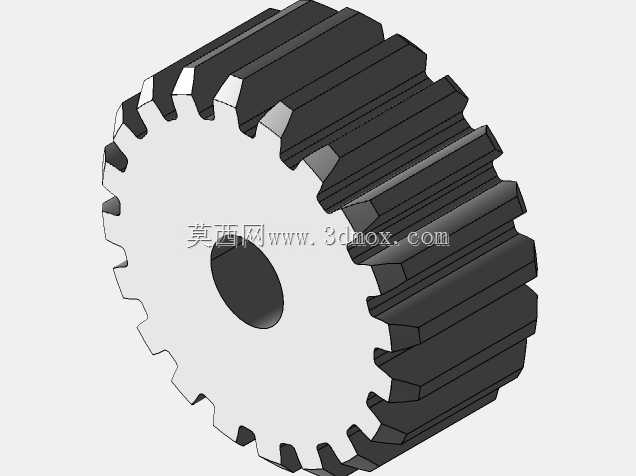

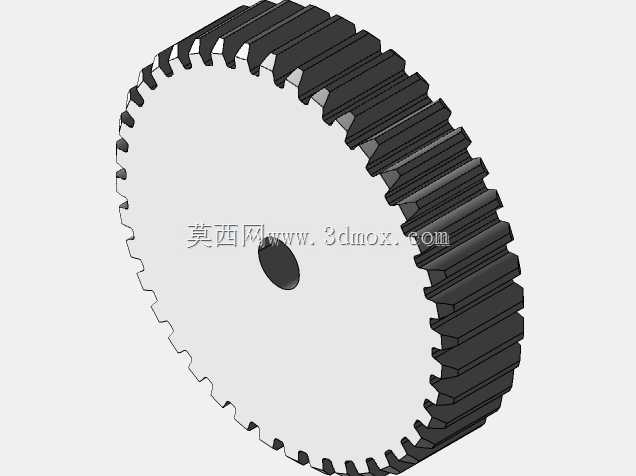

　　从实际选型逻辑来看，16的总减速比拆分为多级齿轮副共同承担，而非单对齿轮完成全部减速。单级齿轮副如果要实现16倍减速，从动齿轮直径会远大于主动齿轮，不仅整机径向尺寸急剧增大，小齿轮的啮合齿面接触应力也会长期处于偏高区间，磨损速度快，运行噪音难以控制。拆分为多级传动后，每一级齿轮副的传动比分配更均衡，主动齿轮与从动齿轮的直径差控制在合理范围，图中主动齿轮直径取40mm、配对从动齿轮直径取80mm，单级即可实现2倍减速，其余各级齿轮按传动链扭矩递增规律匹配齿数与分度圆尺寸，低速级齿轮承受的扭矩更大，齿宽与轮体直径也相应加大，高速级齿轮转速高、扭矩小，轮体尺寸更紧凑，这种尺寸梯度完全符合齿轮减速器的常规设计思路。

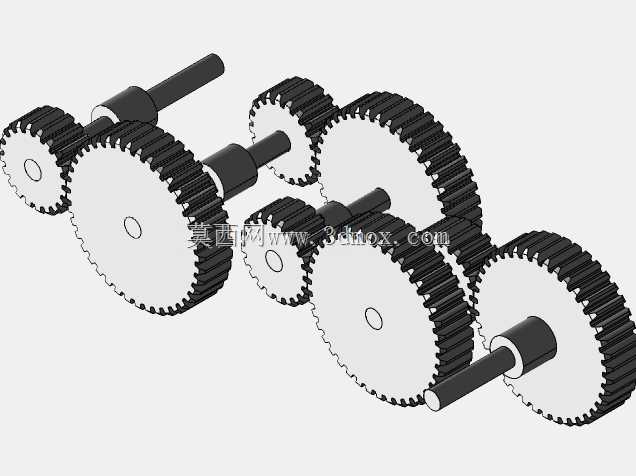

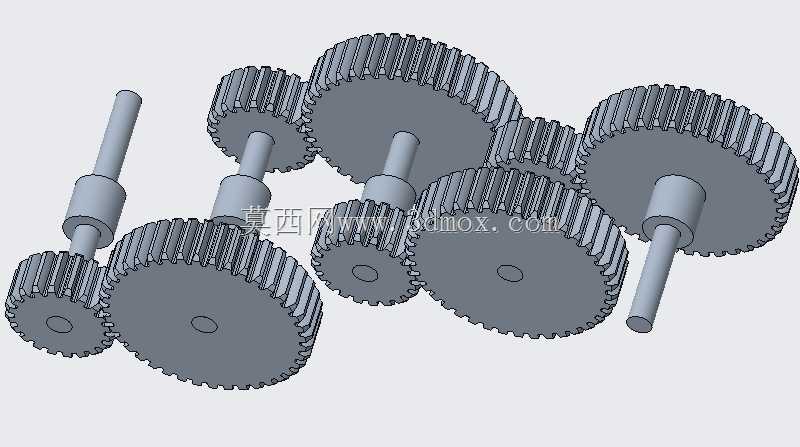

　　结构布局上，所有传动轴均采用阶梯轴设计，轴段直径根据安装零件的不同做分段变化：齿轮安装位的轴段直径与齿轮轮毂孔匹配，通过轴肩实现齿轮的轴向定位，避免齿轮运转时沿轴窜动；轴的两端预留支承轴颈，用于装配滚动轴承，轴承可嵌入箱体轴承座孔内，为转轴提供径向支承，抵消齿轮啮合产生的径向分力。轴端伸出段分别作为动力输入端与输出端，输入端可连接电机输出轴、带轮或联轴器，输出端可对接工作机的执行构件，动力传递路径清晰：输入轴带动首个小齿轮转动，小齿轮与啮合的大齿轮传递扭矩并完成一级减速，大齿轮所在的中间轴同步带动轴上另一组小齿轮转动，再与下一级大齿轮啮合，经过多组齿轮副连续啮合后，最终由输出轴输出减速增扭后的动力。

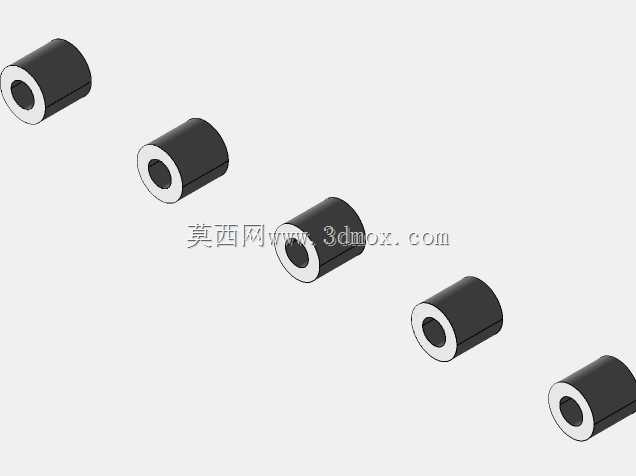

　　直齿圆柱齿轮的选用也贴合轻载通用设备的使用需求，直齿轮加工工艺成熟，滚齿、插齿即可完成齿形加工，成本低于斜齿轮与锥齿轮，装配时无需调整轴向啮合位置，对箱体加工的轴向尺寸公差容忍度更高；啮合过程中沿齿宽方向同时接触，没有斜齿轮传动产生的轴向分力，轴承只需承担径向载荷，支承结构更简单。整套机构的安装边界主要由各级齿轮的最大外圆直径决定，最大从动齿轮的齿顶圆构成了整机径向尺寸的上限，多根平行轴的中心距需要严格按照齿轮啮合的理论中心距加工，中心距偏差过大会导致齿侧间隙不合理，间隙过小会出现卡齿、运转卡顿，间隙过大则会加剧回程误差与啮合冲击。轴向方向上，各轴上的齿轮、定位轴套、轴承沿轴段依次排布，轴的总长度决定了箱体的轴向宽度，设计时需要在齿轮两侧预留足够的箱体壁厚与轴承安装空间，避免运转时齿轮与箱体内壁发生干涉。

　　在工程应用中，这类减速结构常安装在原动机与工作执行机构之间，电机的额定转速通常在每分钟上千转，而很多工装执行件只需要每分钟几十转甚至几转的转速，同时需要足够的扭矩克服负载阻力，减速器恰好填补了动力端与执行端的转速扭矩 mismatch。三维建模过程中，所有齿轮的齿形、轮毂、轴孔、键槽位置都按参数化逻辑生成，修改齿数、模数、齿宽参数即可快速调整传动比与承载能力，工程师可直接在装配环境中校验齿轮啮合干涉、轴系零件装配顺序，提前发现轴段长度不足、齿轮齿顶碰撞等设计问题，缩短物理样机的试制周期。日常维护层面，平行轴齿轮结构的拆装顺序清晰，拆开箱体端盖即可依次取出轴系组件，检查齿面磨损情况、补充润滑脂，齿轮采用油浴润滑时，箱体内润滑油液面高度可浸没低速级大齿轮的下部齿面，齿轮转动时带起润滑油飞溅到各啮合点与轴承位置，无需额外配置复杂润滑管路，整体结构可靠、维护门槛低，非常适合通用轻工设备、小型自动化工装的传动配套。
