紧凑型弹性联轴器传动缓冲结构

　　这类弹性联轴器主要布置在两根需要传递旋转扭矩的轴系之间，常见于小型伺服驱动、步进电机输出端、精密进给机构、轻工输送辊道、实验台架以及通讯设备内部的小型传动单元。实际设备中，主动轴与从动轴很难在加工、装配和运行后始终保持严格同轴，轴承间隙、机架焊接变形、安装面平面度误差、热膨胀以及负载冲击都会带来径向错位、角度偏摆和轴向窜动。弹性联轴器的作用并不是单纯把两根轴硬接在一起，而是在保证扭矩传递的同时，通过中间弹性体吸收偏差，降低轴系附加弯矩，避免电机轴承、减速器输入轴或支承轴承过早失效。

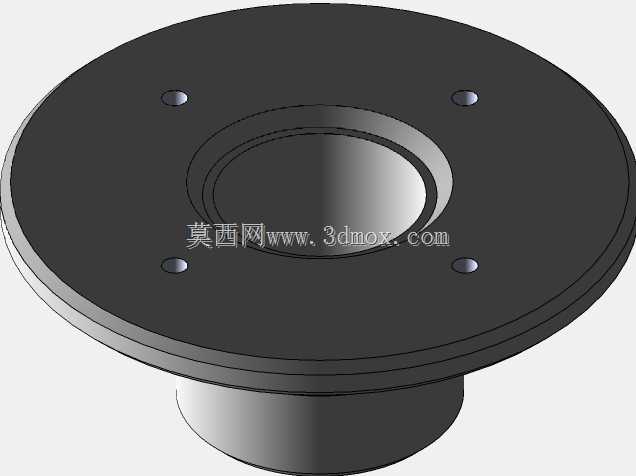

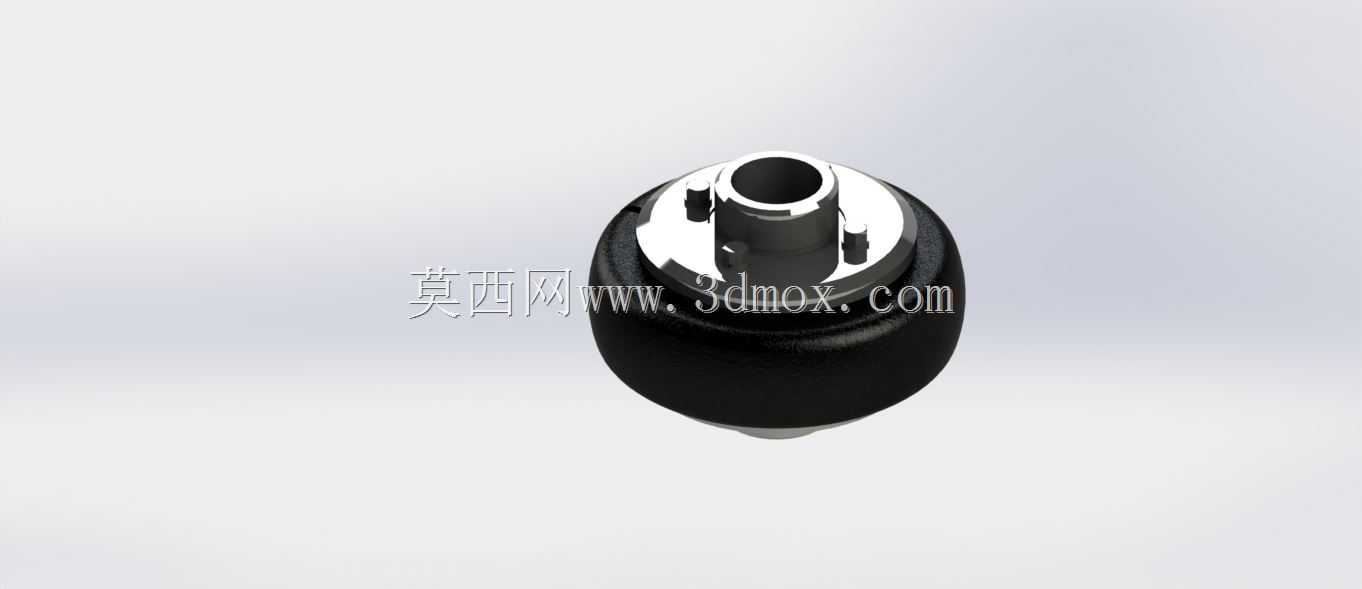

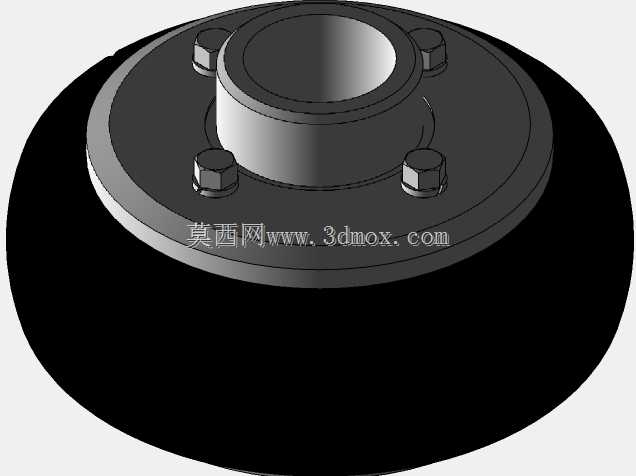

　　从结构上看，该模型采用金属端接部位与黑色弹性外环组合的形式。上部金属接头设置轴孔和锁紧结构，可与电机轴或传动轴形成可靠周向固定；外露的圆柱轴孔边界清晰，便于在装配时校核轴径插入深度。金属部分承担夹持、定位和扭矩输入，外形包含台阶、切口和局部凸起，这些特征在建模时不能只按外观旋转成型，需要反映夹紧螺钉位置、开槽变形区以及与弹性体配合的止口关系。黑色弹性体位于外侧，呈环形包覆状态，既参与扭矩传递，也提供扭转弹性和错位补偿能力。

　　在传动特性上，金属夹持端应具备较高刚度，使轴与毂之间不发生明显打滑；弹性环节则需要适度柔顺，在启动、换向和负载突变时产生可控变形。若弹性体刚度过高，轴系不对中产生的反复约束力会直接传入轴承；若刚度过低，又会造成相位滞后、定位精度下降和振荡。设计此类零件时，需要同时考虑额定扭矩、最高转速、转动惯量、扭转刚度、允许偏心量、允许角偏和轴向插入范围。对于精密伺服场合，联轴器的回转对称性和动平衡余量也很关键，模型中外轮廓应尽量保持同轴，金属凸起和开槽位置需对称布置，避免高速旋转时产生不平衡激励。

　　安装边界方面，轴孔直径、插入深度、外圆最大直径和总长度是选型时最先核对的尺寸。该结构整体外形短粗，适合轴向空间受限但需要一定缓冲能力的位置。装配时主动轴和从动轴分别从两端或对应连接位插入，轴端不应顶死内部限位面，应保留少量轴向间隙，以容纳热伸长和制造误差。锁紧螺钉的压紧方向、螺钉头沉入空间以及拆装工具操作角度都要在三维布局中提前检查；若联轴器靠近墙板、电机法兰或传感器支架，还要确认外圆与周边零件的径向安全距离，不能只按理论中心线摆放。

　　建模过程中，可先依据轴线建立回转主体，再处理金属端的夹持槽、螺钉孔、定位台阶和弹性体包覆轮廓。弹性体与金属件之间的配合面应体现实际压装或粘接边界，不能把两个零件做成无间隙的单一实体而忽略装配关系。黑色外环的圆弧过渡、端部收口和金属件外露高度，都会影响外观判断以及工程图中的尺寸标注。对结构工程师而言，三维模型不仅用于展示，还应支持干涉检查、轴系长度校核、螺钉工具空间确认和不同轴径规格派生。

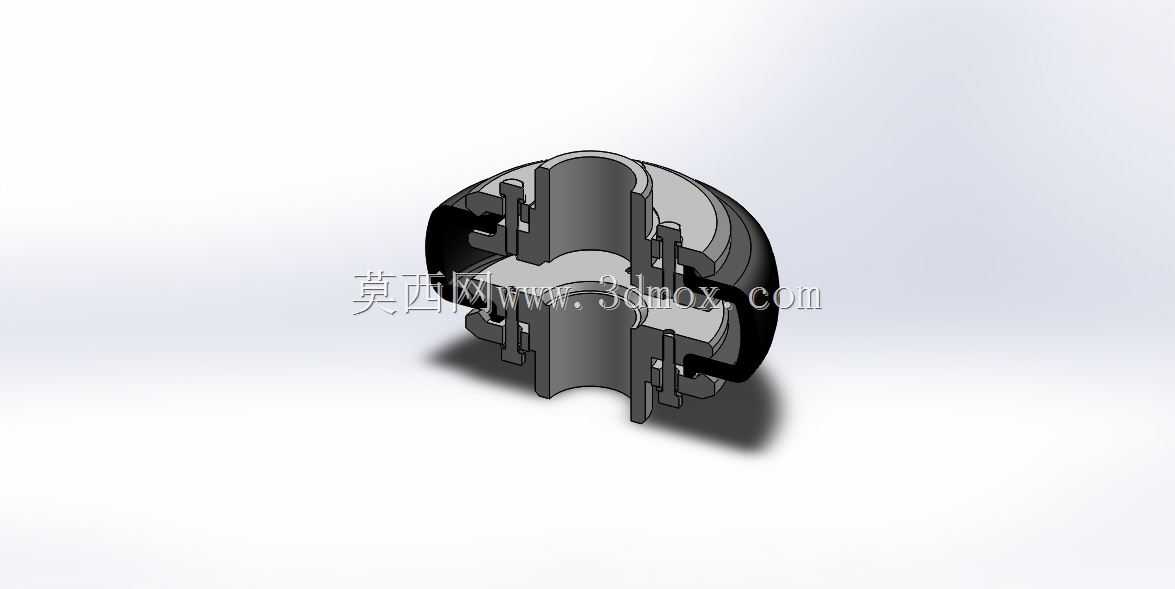

　　在设备维护场景中，弹性体属于容易受疲劳、温升和油雾影响的环节。长期交变载荷下，橡胶或聚氨酯类材料可能出现硬化、裂纹或压缩永久变形，因此外形设计应便于观察外环状态，拆装时也应减少对相邻电机和支架的拆卸量。该模型把金属连接区与弹性缓冲区明确分开，能够直观表达载荷路径：扭矩由轴端夹持区进入金属骨架，再通过弹性环节传递到另一侧，错位引起的位移主要在弹性区域被吸收。

　　现场使用还需注意，联轴器不能替代轴承承受显著径向载荷，也不应通过强行拉拽来弥补过大的安装偏差。若机架本身刚性不足，单靠高弹性联轴器只能缓解振动，不能根治轴系对中问题。合理做法是在设计阶段把安装面加工基准、电机止口、支承轴承孔位和联轴器外径统一到同一轴链中校核，再依据工况选择补偿量和刚度。三维布局时，应让联轴器外侧保留观察和拆装空间，轴端插入长度满足夹持要求，螺钉锁紧方向避开线缆、护罩和管路。这样形成的传动连接结构，既能稳定传递旋转运动，又能在不对中和冲击载荷条件下保护上下游关键部件。
