西门子16毫米8WAI工业连接器结构设计

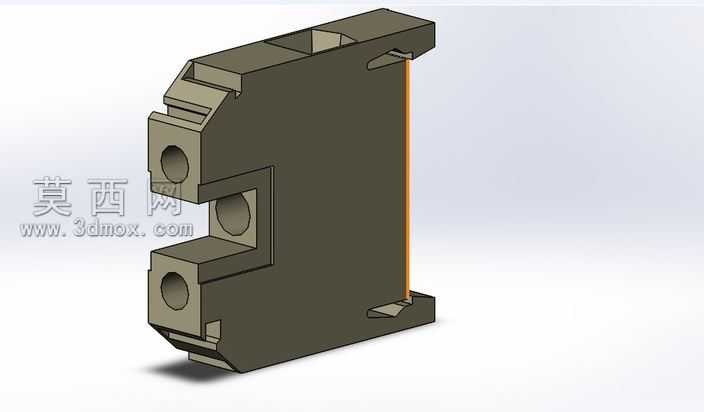

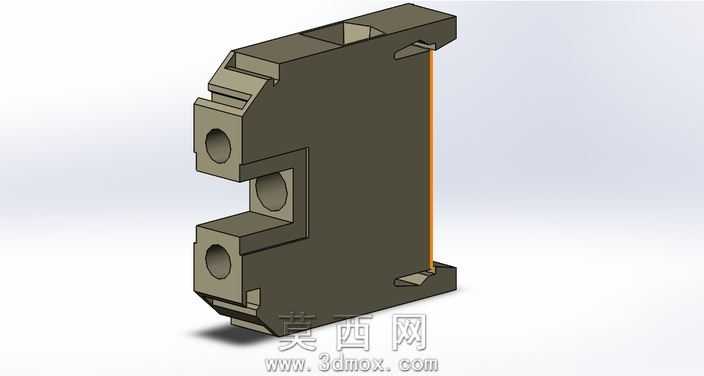

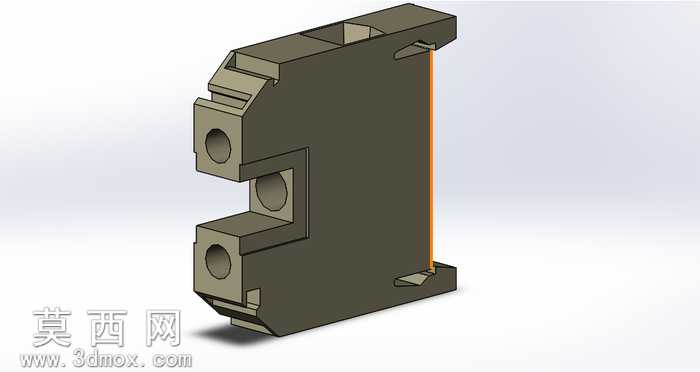

本模型为西门子规格的8WAI型16毫米连接器三维建模成果，建模阶段以工业级连接器的实际装配尺寸为基准，在SolidWorks环境下完成全参数化建模流程，首先通过草图绘制勾勒出连接器主体的轮廓基准，依次完成基座、卡接结构、接线孔位、导轨卡扣等核心结构的特征建模，全程保证各结构的尺寸公差符合工业电气连接的通用规范。模型采用实体建模方式还原产品的真实结构，主体基座部分做了加厚处理以保障结构强度，侧面设置的三处圆形接线孔位同轴度经过严格校准，孔位边缘做了倒角处理避免接线时割伤线缆绝缘层；背部的导轨卡扣结构采用弹性卡接设计，建模时还原了卡扣的倾斜导向面与限位凸台结构，可直接适配标准电气安装导轨的快速装配需求，无需额外固定件即可完成卡装定位。渲染阶段采用哑光深灰工程塑料材质模拟连接器的实际外壳质感，材质参数调整为低反光、高粗糙度的工业塑料属性，还原产品真实的注塑外壳视觉效果，边缘处做了细微的圆角过渡处理，避免尖锐棱角带来的视觉违和感，同时在卡扣边缘添加了细微的橙色线条标识，还原工业连接器的相位标识细节。设计过程中充分考虑连接器的实际使用场景，整体结构采用模块化设计思路，主体部分为一体化注塑成型结构，无多余拼接缝隙，既保障了整体的结构强度，也简化了实际生产的注塑工艺难度；各孔位的间距、深度均按照16毫米规格的接线要求设置，可适配对应线径的线缆压接装配，卡接结构的弹性形变范围经过参数化校验，既保证卡装后的固定强度，也可借助简易工具完成快速拆卸维护。模型整体结构完整无缺失特征，各部件之间的装配关系清晰，可直接用于电气装配场景的布局模拟、产品结构验证以及教学演示使用，建模过程中未添加多余的装饰性特征，所有结构均服务于连接器的实际连接、固定、装配功能，完全还原工业连接器的实用化设计属性。
