樱桃分选导向接料漏斗钣金结构

　　该结构面向小型果品分选、清洗后输送和人工包装工位中的导向接料环节，主要承担把樱桃从上方输送或分选位置集中导入下方收集容器的作用。果品在连续处理线上体积小、滚动速度快，若直接落入周转盒，容易因落点分散造成弹跳、挤压和堆积偏载；漏斗通过上宽下窄的过渡通道，将物料约束在固定流道内，使果实沿斜壁缓慢滑移，最终从下部窄口稳定排出。

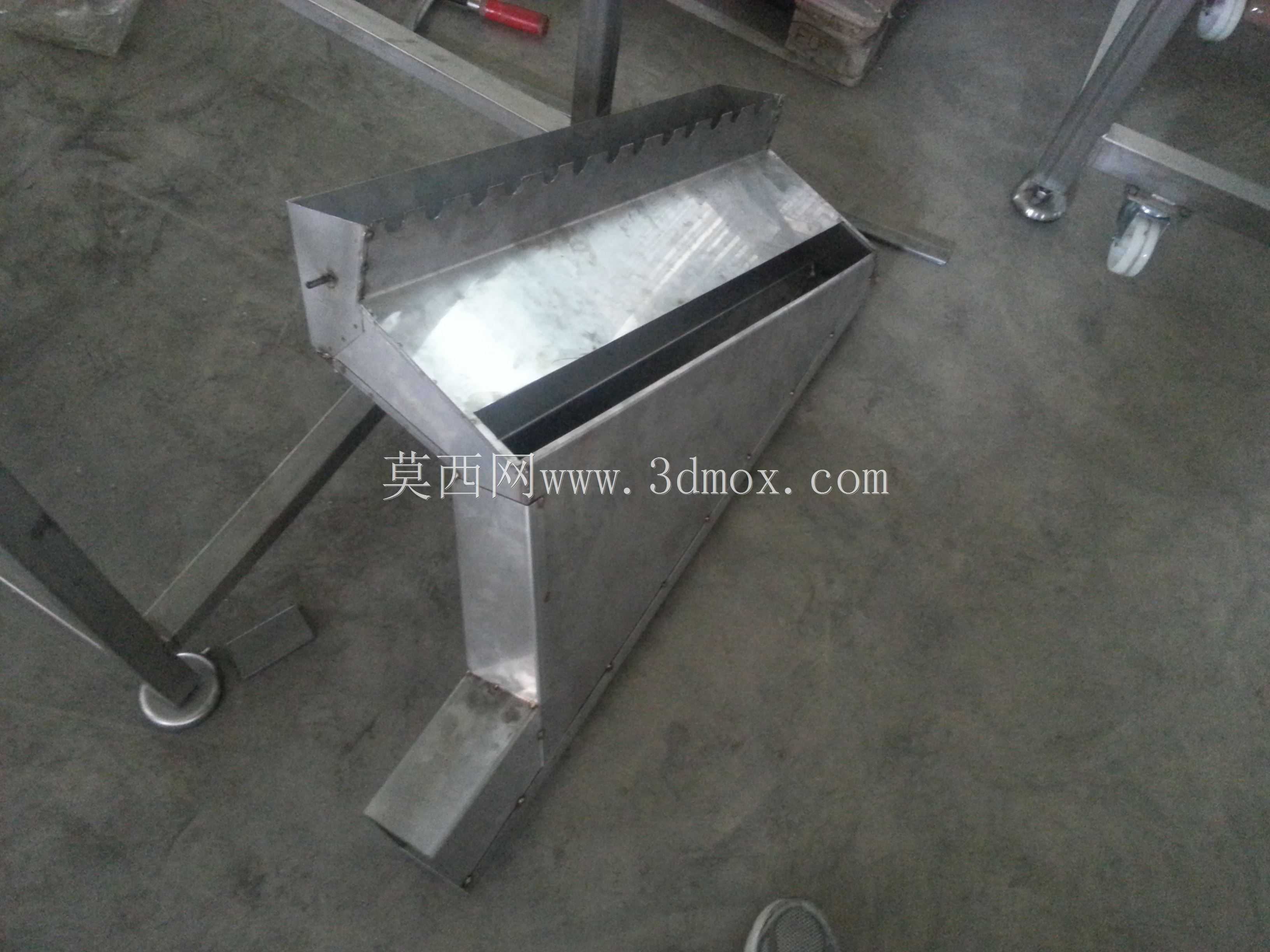

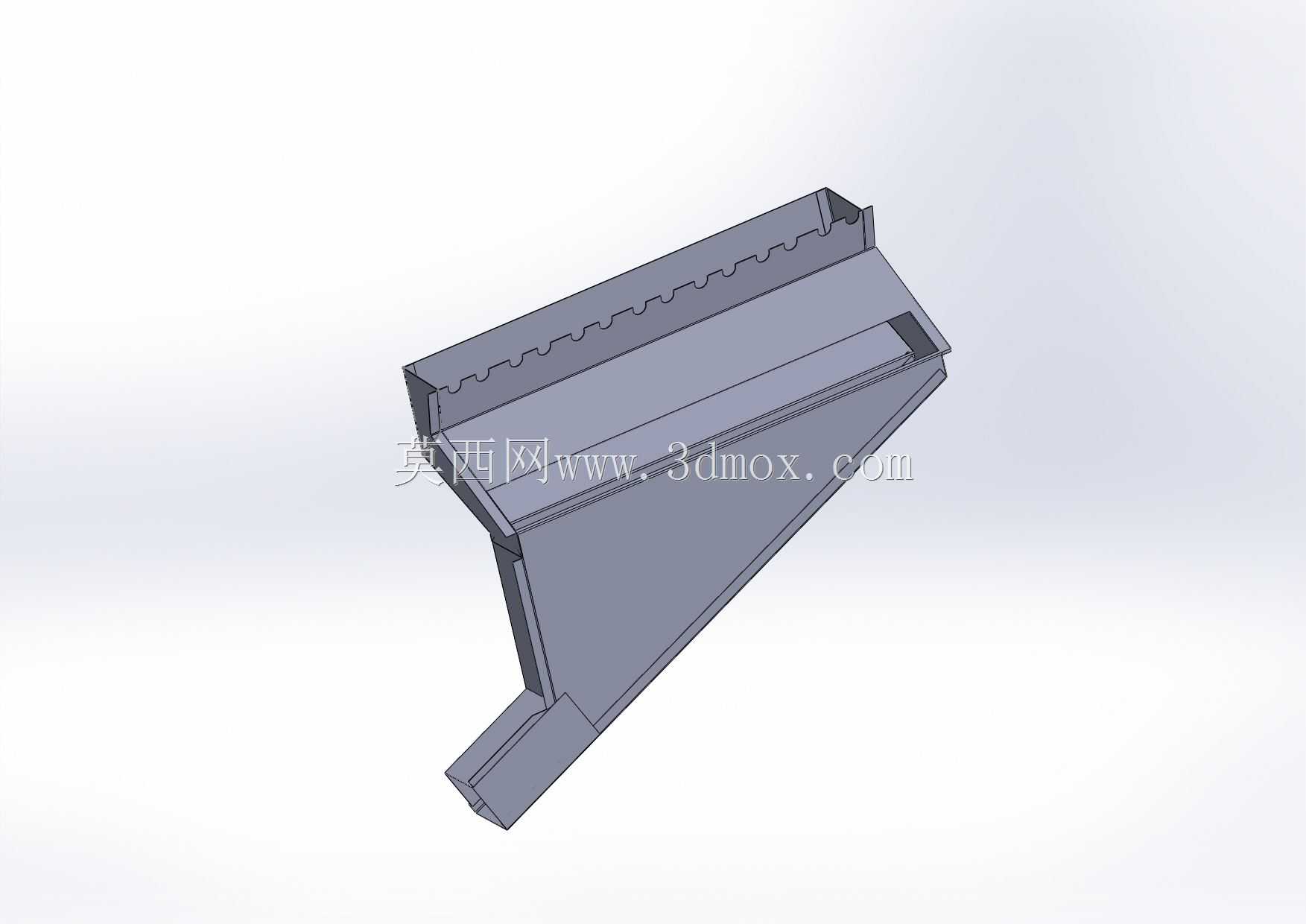

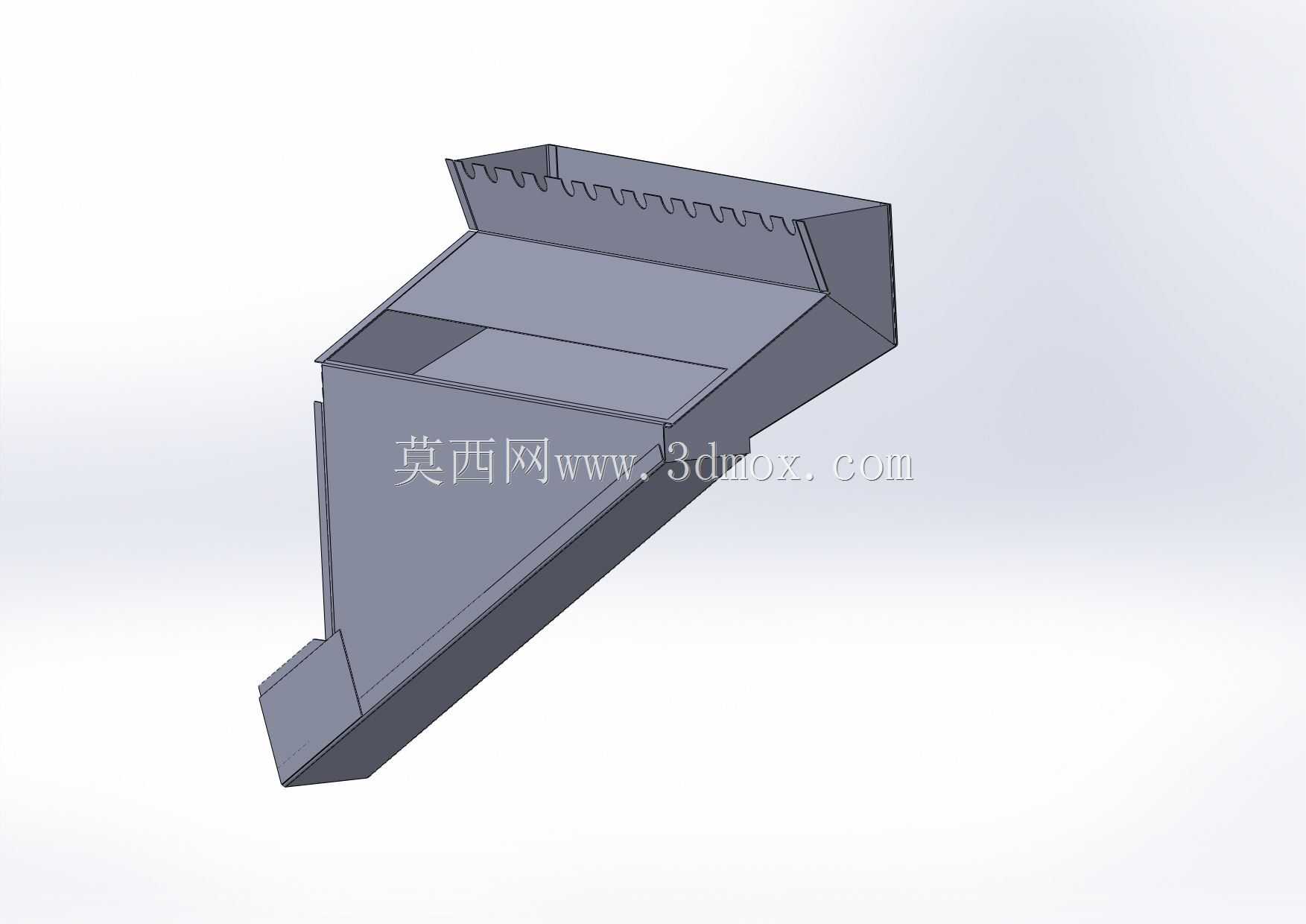

　　从整体外形看，模型采用长槽式接料口与斜置收敛斗体组合，而非传统圆锥漏斗。上部开口沿长度方向展开，可对应输送带末端、辊轴分选间隙或多列出料口，接收范围更宽；两侧立边形成挡料边界，减少果实从侧向滚落。斗体底部向一端倾斜，物料在自重作用下向低位出口汇集，出口处设置短管状导向段，可对准包装盒、称重盘或下一级输送槽。该形式适合樱桃、小番茄、李子等近似球形果品的短距离导流，也可用于小型塑料件、五金件的分选落料。

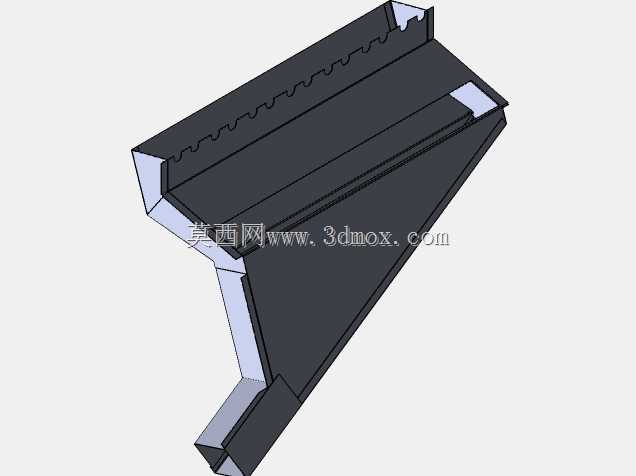

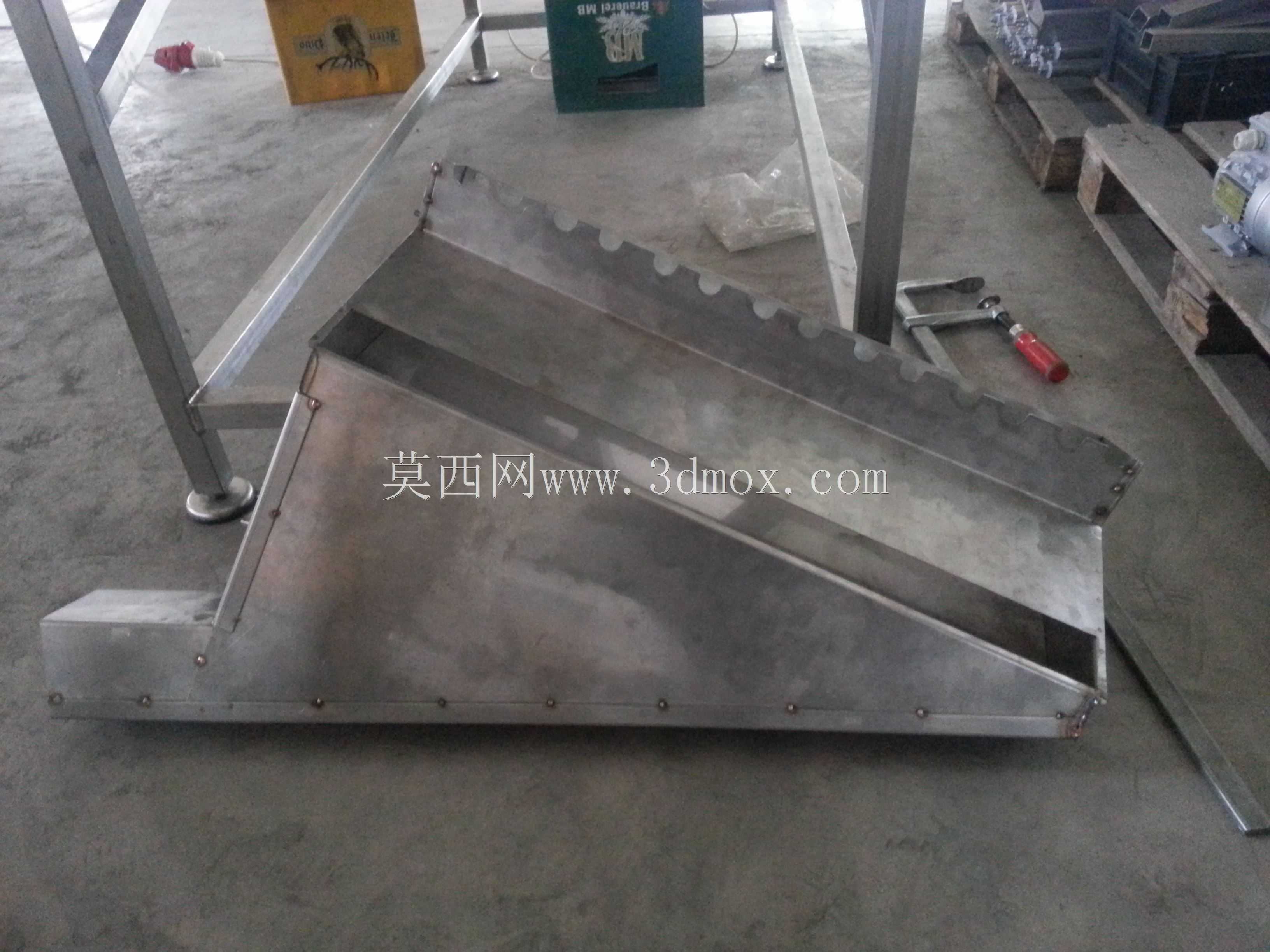

　　结构设计上，壁板以薄板折弯为主，棱线清晰，便于通过钣金展开、下料和折弯成型。上部边缘连续布置锯齿形卡位结构，可作为与机架横梁、分选台面板或输送设备侧边的定位接口；安装时将该边沿搭放在支撑型材或焊接支架上，再通过螺栓、压板或卡扣固定，能够限制漏斗在振动和物料冲击下的位移。两侧封板与主斜板拼合形成封闭流道，避免果实在转向处外溢。下部出口保留平直段，方便套接软布袋、透明导流管或缓冲海绵套，以降低果实跌落高度。

　　在功能特性方面，长槽入口扩大了接料覆盖面，斜底板提供稳定下滑角，侧壁则控制物料层厚度。针对樱桃表皮易损伤的特点，内壁没有设置突出的内螺栓和尖锐转角，折边尽量朝向外侧，实际制造时可在折弯棱线处增加小圆角，或在接触面附加食品级软胶垫。斗体倾角需要兼顾流动性与防撞击：角度过小，果实可能滞留；角度过大，下落速度过快，容易在出口处堆积碰伤。当前结构通过较长斜壁延长减速路径，使物料在进入出口前逐步调整姿态。

　　安装边界主要由上部开口长度、斗体宽度、下部斜向伸出长度和出口截面决定。上方设备的落料区应落在漏斗开口范围内，且落料中心宜偏向长槽中部，避免局部满载。下方收集容器的开口需覆盖出口短管的投影位置，支架高度应保证出口与容器底部或缓冲面之间留有可调距离。若用于自动化包装线，可在出口附近增设光电检测位或挡料板，漏斗本体不承担计量功能，只提供稳定料流。维护时，薄板结构可整体拆下清洗，外露折边也增强了壁板刚度，减少薄钢板在持续振动中的变形。

　　建模时需重点处理折弯等厚、侧板搭接、出口收口和上沿卡位齿形的关系。齿形间距应与配套机架的定位点一致，斜板与侧板相交处应保留焊接或折边连接余量；出口短管与斗体过渡区应避免截面突变，防止小果卡在接缝处。对于需要食品接触的使用场景，可在结构外形不变的基础上选用不锈钢板，并对切割边、焊接点进行打磨钝化；若用于工业小件落料，则可采用普通钢板喷塑或铝板折弯，以降低重量和成本。
